GOST 30245 ορθογώνιος κοίλος σωλήνας δομικού χάλυβα τμημάτων για τις δομές κτηρίου χάλυβα

Περιγραφή προϊόντων

Την ορθογώνια κοίλη GOST 30245Steel τμημάτων κλίση κλειστή ένωσε στενά το τετραγωνικό και ορθογώνιο τμήμα της οικοδόμησης

Εφαρμογή: για τις δομές κτηρίου χάλυβα.

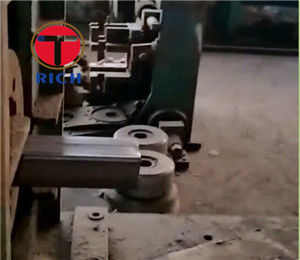

Μέθοδος κατασκευής: Διαμόρφωση του στρογγυλού σωληνοειδούς τμήματος με τη διαμήκη συγκόλληση (αυτόματη συγκόλληση υψηλής συχνότητας) και επακόλουθο στο τετραγωνικό ή ορθογώνιο τμήμα.

Τα τμήματα άρθρου θα προσαρμοστούν σε εκείνοι που διευκρινίζονται στα fingures 1 και 2

Παρατήρηση: χ-ύψος (πλάτος) β-πλάτος πάχος τ-τοίχων Ακτίνα ρ-ακρών Στιγμή ι-αδράνειας Στιγμή W-αντίστασης ι-ακτίνα της αδράνειας

χ: 50400mm τ: 414mm

Ανοχή:

1. Η μέγιστη απόκλιση του πάχους τοίχων θα προσαρμοστεί στη μέγιστη απόκλιση του πάχους του κενού μετάλλου με ένα πλάτος 1250mm της κανονικής ακρίβειας Ε κυλίσματος σύμφωνα με GOST 19903.Maximum τις αποκλίσεις του πάχους δεν θα ισχύσει για τις θέσεις της κάμψης.
2. Η μέγιστη απόκλιση του ύψους και του πλάτους τμημάτων δεν θα υπερβεί:

--+/--1.5mm για ένα ύψος τμημάτων (πλάτος) μέχρι 100mm

--+/--2.0mm για ένα ύψος τμημάτων (πλάτος) που υπερβαίνει 100mm.

Σε περίπτωση τμήματος με ένα ύψος (πλάτος) 100 χιλ. και ενός πάχους τοίχων 7mm, η μέγιστη απόκλιση του ύψους τμημάτων (πλάτος) δεν θα υπερβεί +/--2.0mm

3.The η απόκλιση μιας γωνίας σε μια διατομή από το °shall 90 να μην υπερβεί +/--1°30 ", σε περίπτωση τμημάτων με ένα πάχος τοίχων από 7 σε 14mm, η μέγιστη απόκλιση από 90° δεν θα υπερβεί +/--2°
