DIN 2393 St37-2 Ζυγισμένο σωλήνα χάλυβα ακρίβεια κρύο τραβήχτηκε ζυγισμένο σωλήνα χάλυβα για μανίκι
Υπεύθυνος : Richard SHEN
Τηλεφωνικό νούμερο : +86-13736164628
WhatsApp : +8613736164628
| Ποσότητα παραγγελίας min : | 5 τόνο | Τιμή : | 500-1200 USD/ton |
|---|---|---|---|
| Συσκευασία λεπτομέρειες : | συσκευασία στα ξύλινα κιβώτια ή στις εξαγωνικές δέσμες | Χρόνος παράδοσης : | 35 ημέρες |
| Όροι πληρωμής : | Η MoneyGram L/C, D/A, D/P, T/T, Western Union, | Δυνατότητα προσφοράς : | 20000 T/Year |
| Τόπος καταγωγής: | Κίνα | Μάρκα: | torich |
|---|---|---|---|
| Πιστοποίηση: | ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV | Αριθμό μοντέλου: | GB/T13793 |
|
Λεπτομερής ενημέρωση |
|||
| όνομα: | Σωλήνες χάλυβα GB/T13793 10#15# με μια διαμήκη ηλεκτρική συγκόλληση αντίστασης | Τεχνική: | HFRW |
|---|---|---|---|
| Επιφάνεια: | λαδωμένος | Όρος παράδοσης: | θερμική επεξεργασία |
| Χρήση: | Δομή κατασκευής, υγρή μεταφορά | Μήκος: | 412m |
| OD: | 5711mm | ΒΑΡΟΣ: | 0.550mm |
| Υψηλό φως: | συγκολλητών σωλήνων σιδήρου και χάλυβα,σωλήνωση χάλυβα συγκόλλησης |
||
Περιγραφή προϊόντων

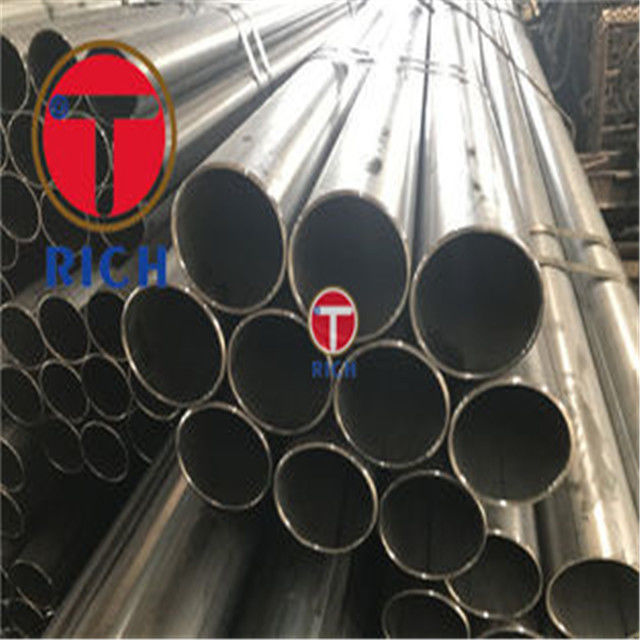

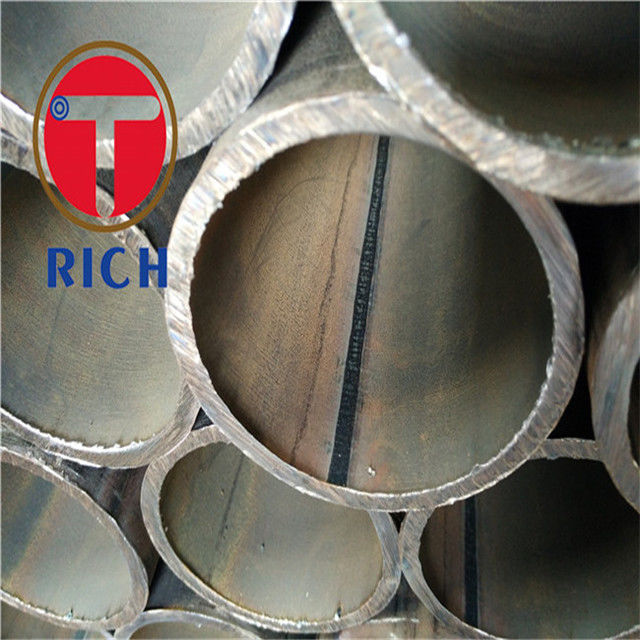

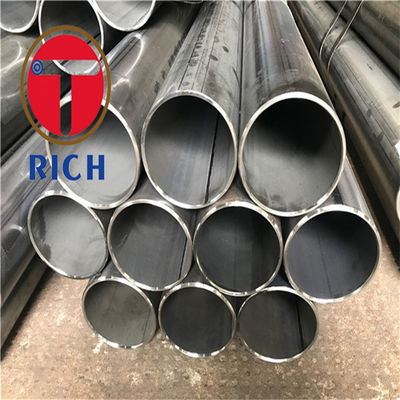

Όνομα προϊόντων: Υλικοί 10#15#20# Q195 215A 235A σωλήνες χάλυβα TORICH GB/T13793 με μια διαμήκη ηλεκτρική συγκόλληση αντίστασης
Πρότυπα: GB/T13793
Σειρά μεγέθους: OD: ΒΑΡΟΣ 5711mm: 0.550mm μήκος: 412mm ή σύμφωνα με την πραγματικές εφαρμογή και την παραγωγή των πελατών.
Εφαρμογή: Δομή κατασκευής, υγρή μεταφορά
Βαθμός χάλυβα: 10# 15# 20# Q195/Q235/Q345/Q390/Q420
Τεχνολογία: HFRW
Χαρακτηριστικό:
Καλό concentricity
Υψηλή ποιότητα επιφάνειας
Καλή ανοχή OD και ταυτότητας
Υψηλή ακρίβεια
Σταθερή ποιότητα
Ομαλή τραχύτητα
ΕΞΑΣΦΆΛΙΣΗ ΠΟΙΌΤΗΤΑΣ TORICH
Πίνακας 1 ανοχή της εξωτερικής μονάδας διαμέτρων: χιλ.
| Εξωτερική διάμετρος (Δ) | Στρατηγός Precesion (PD.A) α | Υψηλότερη ακρίβεια (PD.B) | Υψηλή ακρίβεια (PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| ﹥20-35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ±1%D | ±0.35 | ±0.25 |
| >80-114.3 | ±0.60 | ±0.40 | |
| >114.3-168.3 | ±0.70 | ±0.50 | |
| >168.3-219.1 | ±0.80 | ±0.60 | |
| >219.1-711 | ±0.75%D | ±0.5%D | |
| να μην ισχύσει για το σωλήνα χάλυβα για τον κύλινδρο του μεταφορέα ζωνών | |||
Πίνακας 2 ανοχή της μονάδας πάχους τοίχων: χιλ.
| Πάχος τοίχων (τ) | Στρατηγός Precesion (PD.A) α | Υψηλότερη ακρίβεια (PD.B) | Υψηλή ακρίβεια (PD.C) | Ανομοιόμορφο πάχος τοίχωνβ |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%t |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-1.5 | ±0.06 | ±0.05 | ||
| >1.5-2.5 | ±10%t | ±0.12 | ±0.06 | |
| >2.5-3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7.5%t | ±5.0%t | ||
|
να μην ισχύσει για το σωλήνα χάλυβα για τον κύλινδρο του μεταφορέα ζωνών β να μην ισχύσει για το γενικό σωλήνα χάλυβα Precesion. Το ανομοιόμορφο πάχος τοίχων σημαίνει τη διαφορά μεταξύ των μέγιστων και ελάχιστων τιμών του μετρημένου πάχους τοίχων στην ίδια διατομή. |
||||
Πίνακας 3 η κάμψη του σωλήνα χάλυβα
| Εξωτερική διάμετρος (Δ) /mm | Κάμπτοντας (mm/m), όχι περισσότερο από | ||
| Στρατηγός Precesion (PD.A) | Υψηλότερη ακρίβεια (PD.B) | Υψηλή ακρίβεια (PD.C) | |
| >16 | 1.5 | 1.0 | 0,5 |
Πίνακας 4 το ύψος της εσωτερικής μονάδας σαλιασμάτων: χιλ.
| Στρατηγός Precesion | Υψηλότερη ακρίβεια | Υψηλή ακρίβεια |
|
+0.50 -0.20 |
+0.50 -0.05 |
+0.20 -0.05 |
Πίνακας συντελεστής 5 βάρους του γαλβανισμένου σωλήνα χάλυβα
| Πάχος τοίχων t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Συντελεστής γ | Α | 1,106 | 1,091 | 1,085 | 1,080 | 1,071 | 1,064 | 1,058 | 1,051 | 1,045 | 1,042 | 1,040 | 1,036 |
| Συντελεστής γ | Β | 1,085 | 1,073 | 1,068 | 1,064 | 1,057 | 1,051 | 1,046 | 1,041 | 1,036 | 1,034 | 1,032 | 1,029 |
| Συντελεστής γ | Γ | 1,064 | 1,055 | 1,051 | 1,048 | 1,042 | 1,038 | 1,035 | 1,031 | 1,027 | 1,025 | 1,022 | 1,020 |
| Πάχος τοίχων t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Συντελεστής γ | Α | 1,034 | 1,032 | 1,030 | 1,028 | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,018 | 1,016 |
| Συντελεστής γ | Β | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,013 |
| Συντελεστής γ | Γ | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,014 | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 |
| Πάχος τοίχων t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Συντελεστής γ | Α | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 | 1,010 | 1,009 | 1,008 | 1,007 | 1,006 | ||
| Συντελεστής γ | Β | 1,011 | 1,010 | 1,009 | 1,008 | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,005 | ||
| Συντελεστής γ | Γ | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,006 | 1,005 | 1,005 | 1,004 | 1,004 | ||
Πίνακας 6 ιδιότητες Mechnical
| Βαθμός χάλυβα | Χαμηλότερη δύναμη Ρe1. /MPa παραγωγής |
Εκτατή δύναμη Ρm/MPa |
Επιμήκυνση A/% |
|
|
Δ ≤168.3mm
|
Δ >168.3mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195β | 195 | 315 | 15 | 20 |
| Q215A, Q215B | 215 | 335 | ||
| Q235A, Q235B, Q235C | 235 | 370 | ||
| Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
| Q345A, Q345B, Q345C | 345 | 470 | ||
| Q390A, Q390B, Q390C | 390 | 490 | 19 | |
| Q420A, Q420B, Q420C | 420 | 520 | 19 | |
| Q460C, Q460D | 460 | 550 | 17 | |
Πίνακας 7 βάρος του γαλβανισμένου στρώματος καυτής εμβύθισης
| Βαθμός βάρους γαλβανισμένου στρώματος | Απαίτηση |
Το συνολικό βάρος του επιστρώματος ψευδάργυρου ανά τομέα μονάδων των εσωτερικών και εξωτερικών επιφανειών /(g/㎡) τουλάχιστον |
| Α | Εσωτερική και εξωτερική επιφάνεια | 500 |
| Β | Εσωτερική και εξωτερική επιφάνεια | 400 |
| Γ | Εσωτερική και εξωτερική επιφάνεια | 300 |
Πίνακας 8 στοιχεία και δειγματοληψία δοκιμής για τους σωλήνες χάλυβα
| Αριθμός | Στοιχεία δοκιμής | Συχνότητα δοκιμής | Ποσότητα δειγματοληψίας |
| 1 | Ανάλυση οσμηρών | 1/furnace | 1 |
| 2 | Ανάλυση ολοκληρωμένων προϊόντων | 1/furnace | 1 |
| 3 | Εκτατή δοκιμή | 1/batch | 1 |
| 4 | Εκτατή δοκιμή συγκόλλησης | 1/batch | 1 |
| 5 | Δοκιμή αντίκτυπου | 1/batch | 2 ομάδες σε έναν χρόνο, 3 δείγματα σε μια ομάδα |
| 6 | Εξομάλυνση της δοκιμής | 1/batch | 1 δείγμα σε 2 σωλήνες σε κάθε batch |
| 7 | Κάμπτοντας δοκιμή | 1/batch | 1 δείγμα σε 2 σωλήνες σε κάθε batch |
| 8 | Καύση της δοκιμής | 1/batch | 1 δείγμα σε 2 σωλήνες σε κάθε batch |
| 9 | Υδραυλική δοκιμή | Όλοι | Όλοι |
| 10 | Υπερηχητική δοκιμή | Όλοι | Όλοι |
| 11 | Τρέχουσα δοκιμή του Eddy | Όλοι | Όλοι |
| 12 | Γαλβανισμένη δοκιμή ομοιομορφίας στρώματος | 1/batch | 1/batch |
| 13 | Γαλβανισμένος προσδιορισμός βάρους | 1/batch | 1/batch |
| 14 | Γαλβανισμένη δοκιμή προσκόλλησης στρώματος | 1/batch | 1/batch |
