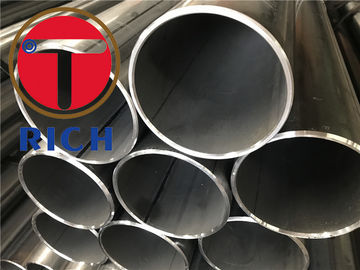

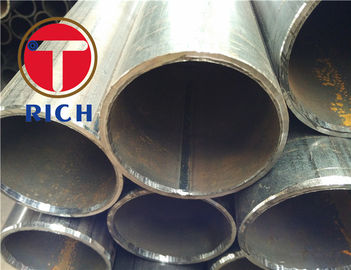

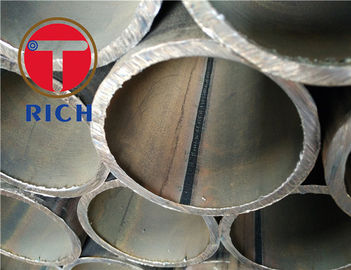

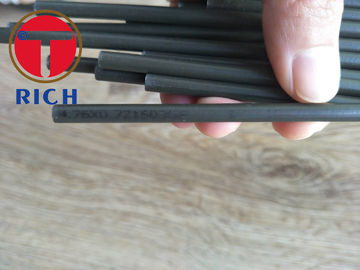

Η Sae J526 ένωσε στενά το σωλήνα χάλυβα χαμηλού άνθρακα για την αυτόματη ψύξη/υδραυλικός

Περιγραφή προϊόντων

Η SAE J526 ένωσε στενά τη σωλήνωση χάλυβα χαμηλού άνθρακα για την αυτόματη ψύξη, υδραυλική





Εφαρμογή: οι καλύψεις ένωσαν στενά τη single-wall low-carbon σωλήνωση χάλυβα προοριζόμενη για generalautomotive, την ψύξη, υδραυλικούς, και άλλες παρόμοιες εφαρμογές που απαιτούν τη σωλήνωση ποιοτικά κατάλληλα, που καίγονται, που διακοσμούν με χάντρες, που διαμορφώνουν, και που συγκολλούν.



μέγεθος: μήκος--ΒΑΡΟΣ 2~12m--2~4.5mm OD--16~50mm



Κατασκευή: Η σωλήνωση θα γίνει από μια ενιαία λουρίδα του χάλυβα που διαμορφώνεται σε μια σωληνοειδή μορφή, οι άκρες ofwhich ενώνονται και σφραγίζονται με μια κατάλληλη διαδικασία συγκόλλησης. Μετά από τη συγκόλληση, η χάντρα θα αφαιρεθεί από το theoutside για να παρέχει μια ομαλή στρογγυλή επιφάνεια και η σωλήνωση θα υποβληθεί σε επεξεργασία με έναν τέτοιο τρόπο ως προς το ολοκληρωμένο προϊόν producea που θα καλύψει όλες τις απαιτήσεις του παρόντος εγγράφου. Χαρακτηριστικά αυτός ο τύπος σωλήνωσης είναι availablein και κουλουριασμένος και ευθύς όρος. Οι απαιτήσεις ευθύτητας πρέπει να συμφωνηθούν σχετικά με μεταξύ τον προμηθευτή andpurchaser.





Στοιχεία επιθεώρησης:

χημική σύνθεση

Εκτατή δοκιμή

Υπερηχητική εξέταση

Τρέχουσα ανίχνευση ρωγμών του Eddy

Κάμπτοντας δοκιμή

Εξομάλυνση της δοκιμής



Επιτρεπτή ανοχή της εξωτερικών διαμέτρου και του πάχους τοίχων (χιλ.)



Τύπος σωλήνα χάλυβα	Διάσταση του σωλήνα χάλυβα		Επιτρεπτή ανοχή
			Μέση κατηγορία	Υψηλή κατηγορία
Hot-rolled (εξωθημένος και επεκταθείς) σωλήνας	Εξωτερική διάμετρος Δ	Όλοι	±1% (min.+/-0.50)	-
	Πάχος τοίχων	Όλοι	+15%/12.5% (min.+4.5/-4.0)	-
Τραβηγμένος στο κρύο (ελασματοποιημένος εν ψυχρώ) σωλήνας	Εξωτερική διάμετρος Δ	6~10	±0.2	±0.15
		>10~30	±0.40	±0.20
		>30~50	±0.45	±0.30
		>50	±1%	±0.8%
	Πάχος τοίχων	<1>	±0.15	±0.12
		>1~3	+15% -10%	+12.5% -10%
		>3	+12.5% -10%	±10%
Σημείωση: Για τους καυτός-επεκταμένους σωλήνες με εξωτερικό diameter>35mm, η επιτρεπτή ανοχή του πάχους τοίχων is±18%.





Διαμήκεις μηχανικές ιδιότητες των σωλήνων χάλυβα



Αριθ.	Βαθμός χάλυβα	Εκτατή δύναμη (MPA)	Σημείο παραγωγής (MPA)		Επιμήκυνση μετά από να σπάσει (%)
			s<16>	s>16
			Περισσότερο από
1	10	335~475	205	195	24
2	20	410~550	245	235	20
3	Q295	430~610	295	285	22
4	Q345	490~665	325	315	21





Ανταγωνιστικό πλεονέκτημα:

Καλή πηγή πρώτης ύλης από το χάλυβα Bao.

Γρήγορος χρόνος παράδοσης σύμφωνα με το PO και τη συμφωνία.

Προϊόντα ακριβώς σύμφωνα με τα πρότυπα και την απαίτηση του πελάτη.

Πεπειραμένη ομάδα εξαγωγής για τη εξυπηρέτηση πελατών, γρήγορη απάντηση μέσα σε 24 ώρες.



Περιοχή παραγωγής:













Μέθοδοι δοκιμής:

Εκτατή δοκιμή



Εξομάλυνση της δοκιμής



Επεκτειμένος δοκιμή κλίσης



Διαστατική επιθεώρηση



Μέτρηση τραχύτητας



Οπτικό examincation



Όχι-καταστρεπτική δοκιμή

a. Δοκιμή για τις διαμήκεις ατέλειες

-  Τρέχουσα δοκιμή του Eddy - en10246-3, επίπεδο E3

-  υπερηχητική δοκιμή - en10246-7, επίπεδο U3



b. Διαρροή-συμπίεση

-  Η μη καταστρεπτική δοκιμή για την επαλήθευση της διαρροή-συμπίεσης θα πραγματοποιηθεί σύμφωνα με en10246-1





EN10305 αποτελείται από τα ακόλουθα μέρη υπό το γενικό τίτλο «σωλήνες χάλυβα για τις εφαρμογές ακρίβειας - τεχνικοί όροι παράδοσης»



Μέρος 1:  Άνευ ραφής τραβηγμένοι στο κρύο σωλήνες



Μέρος 2:  Ενωμένοι στενά τραβηγμένοι στο κρύο σωλήνες



Μέρος 3:  Ενωμένοι στενά ταξινομημένοι κρύο σωλήνες



Μέρος 4:  Άνευ ραφής τραβηγμένοι στο κρύο σωλήνες για τα υδραυλικά και πνευματικά ηλεκτρικά συστήματα



Μέρος 5:  Ενωμένο στενά και το κρύο ταξινόμησε τους τετραγωνικούς και ορθογώνιους σωλήνες



Μέρος 6:  Ενωμένοι στενά τραβηγμένοι στο κρύο σωλήνες για τα υδραυλικά και πνευματικά ηλεκτρικά συστήματα



Κανονιστικές αναφορές:



En10002-1, μεταλλικά υλικά - εκτατή δοκιμή - μέρος 1: Μέθοδος δοκιμής στην περιβαλλοντική θερμοκρασία



EN10020, καθορισμός και ταξινόμηση των βαθμών χάλυβα



EN10021, γενικές τεχνικές απαιτήσεις παράδοσης για το χάλυβα και προϊόντα σιδήρου



En10027-1, συστήματα προσδιορισμού για το χάλυβα - μέρος 1: Ονόματα χάλυβα, κύρια σύμβολα



En10027-2, συστήματα προσδιορισμού για το χάλυβα - μέρος 2: Αριθμητικά συστήματα



EN10052, λεξιλόγιο των όρων θερμικής επεξεργασίας για τα σιδηρούχα προϊόντα.



EN10204, μεταλλικά προϊόντα - τύποι εγγράφων επιθεώρησης



EN10233, μεταλλικά υλικά - σωλήνας - που ισιώνει τη δοκιμή



EN10234, μεταλλικά υλικά - σωλήνας - επεκτειμένος δοκιμή κλίσης



En10246-1, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 1:  Αυτόματη ηλεκτρομαγνητική δοκιμή των άνευ ραφής και ενωμένων στενά (εκτός από καταδυμένος τόξο-ενωμένος στενά) σιδηρομαγνητικών σωλήνων χάλυβα για την επαλήθευση της υδραυλικής διαρροή-συμπίεσης



En10246-3, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 3: Αυτόματη δοκιμή ρευμάτων στροβίλου των άνευ ραφής και ενωμένων στενά (εκτός από καταδυμένος τόξο-ενωμένος στενά) σωλήνων χάλυβα για την ανίχνευση των ατελειών



En10246-5, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 5: Αυτόματος πλήρης περιφερειακός μετατροπέας magnetics/δοκιμή διαρροής ροής των άνευ ραφής και ενωμένων στενά (expcept καταδυμένος τόξο-ενωμένος στενά) σιδηρομαγνητικών σωλήνων χάλυβα για την ανίχνευση των διαμήκων ατελειών



En10246-7, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - προσόντα και ικανότητα του προσωπικού επιπέδων 1 και 2 μη καταστρεπτικού εξεταστικού.



EN ISO377, χάλυβας και προϊόντα χάλυβα - θέση και προετοιμασία των δειγμάτων και των δοκιμαστικών κομματιών για τη μηχανική δοκιμή (ISO 377:1997)



Ο EN ISO 2566-1, χάλυβας - μετατροπή των τιμών επιμήκυνσης - μέρος 1: Άνθρακας και χαμηλοί χάλυβες κραμάτων (en102566-1: 1984)



Προϊόντα του EN 10168, σιδήρου και χάλυβα - έγγραφα επιθεώρησης - πληροφορίες και περιγραφή καταλόγων



ENV10220, άνευ ραφής και ενωμένοι στενά σωλήνες χάλυβα - διαστάσεις και μάζες ανά μήκος μονάδων



EN10266, σωλήνες χάλυβα, συναρμολογήσεις και δομικά κοίλα τμήματα - ορισμοί και σύμβολα για τη χρήση στα πρότυπα προϊόντων



Ο EN ISO 4287, γεωμετρικές προδιαγραφές το (GPS) προϊόντων - σύσταση επιφάνειας: Μέθοδος σχεδιαγράμματος - όροι, παράμετροι σύστασης καθορισμού και επιφάνειας (ISO 4287:1997)
