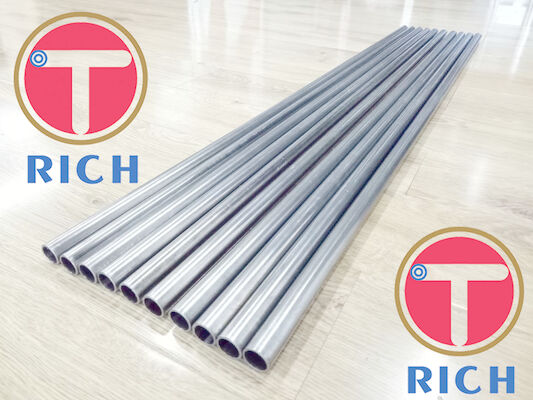

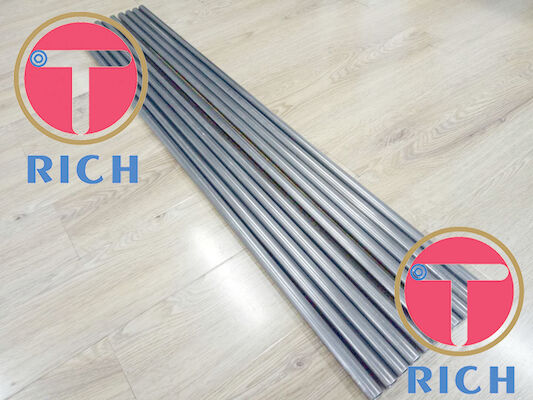

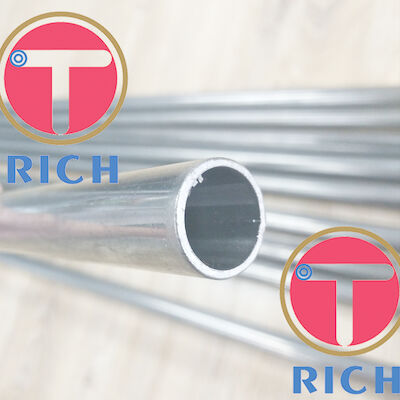

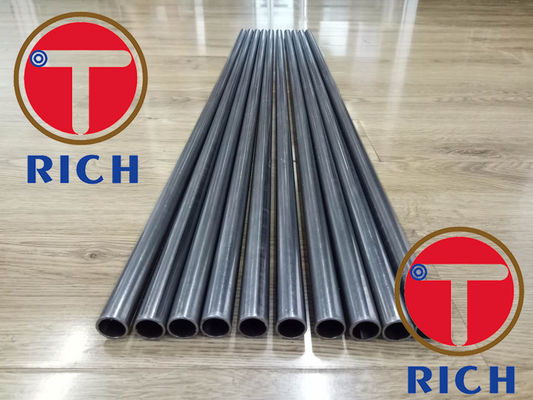

Σωλήνας ανταλλακτών υψηλής θερμότητας ASTM A672 Efw

Περιγραφή προϊόντων

Ηλεκτρικός-τήξη-ενωμένος στενά σωλήνας χάλυβα ASTM A672 για το σωλήνα ανταλλακτών θερμότητας υψηλών υπηρεσιών

Πεδίο

Αυτή η προδιαγραφή καλύπτει το σωλήνα χάλυβα: ηλεκτρικός-τήξη-ενωμένος στενά με το μέταλλο υλικών πληρώσεως πρόσθεσε, κατασκευασμένος από ποιοτικό πιάτο δοχείων πίεσης οποιεσδήποτε από διάφορα αναλύσεις και επίπεδα δύναμης και κατάλληλος για την υψηλή υπηρεσία στις μέτριες θερμοκρασίες. Η θερμική επεξεργασία μπορεί ή δεν να απαιτηθεί για να επιτύχει τις επιθυμητές ιδιότητες ή για να συμμορφωθεί με τις εφαρμόσιμες απαιτήσεις κώδικα. Οι συμπληρωματικές απαιτήσεις παρέχονται για τη χρήση όταν επιδιώκεται η πρόσθετη δοκιμή ή η εξέταση.

Σειρά μεγέθους

OD≥400mm

WT≤75mm

Παραπεμφθε'ντα έγγραφα

Πρότυπα ASTM:

A20/A20M προδιαγραφή για τις γενικές απαιτήσεις για τα πιάτα χάλυβα για τα δοχεία πίεσης

A370 μέθοδοι και ορισμοί δοκιμής για τη μηχανική δοκιμή των προϊόντων χάλυβα

A435/A435M προδιαγραφή για την υπερηχητική εξέταση ευθύς-ακτίνων των πιάτων χάλυβα

A530/A530M προδιαγραφή για τις γενικές απαιτήσεις για τον εξειδικευμένο σωλήνα χάλυβα άνθρακα και κραμάτων

A5771A577M προδιαγραφή για την υπερηχητική εξέταση γωνία-ακτίνων των πιάτων χάλυβα

A578/A578M προδιαγραφή για την υπερηχητική εξέταση ευθύς-ακτίνων των κυλημένων πιάτων χάλυβα για τις ειδικές εφαρμογές

E109 μέθοδος για την ξηρά επιθεώρηση μορίων σκονών μαγνητική Αντικατεστημένος από το Ε 709 (που αποσύρεται 1981) 4

E138 μέθοδος για την υγρή μαγνητική επιθεώρηση μορίων Αντικατεστημένος από το Ε 709 (που αποσύρεται 1981) 4

E110 μέθοδος δοκιμής για τη σκληρότητα εγκοπών των μεταλλικών υλικών από τους φορητούς ελεγκτές σκληρότητας

E165 πρακτική για την υγρή Penetrant εξέταση για τη γενική βιομηχανία

E709 οδηγός για τη μαγνητική δοκιμή μορίων

2.1.1 προδιαγραφές χάλυβα πιάτων (πίνακας 1)

A204/A204M προδιαγραφή για τα πιάτα δοχείων πίεσης, χάλυβας κραμάτων, μολυβδαίνιο

A285/A285M προδιαγραφή για δοχείων πίεσης, τη χαμηλής και ενδιάμεσος-εκτατής δύναμη πιάτων, χάλυβα άνθρακα

A299/A299M προδιαγραφή για τα πιάτα δοχείων πίεσης, χάλυβας άνθρακα, πυρίτιο μαγγάνιου

A302/A302M προδιαγραφή για τα πιάτα δοχείων πίεσης, χάλυβας κραμάτων, μαγγάνιο-MolybdenumandManganese-μολυβδαίνιο-νικέλιο

A515/A515M προδιαγραφή για τα πιάτα δοχείων πίεσης, χάλυβας άνθρακα, για το μεσάζοντα και την υπηρεσία υψηλός-θερμοκρασίας

A516/A516M προδιαγραφή για τα πιάτα δοχείων πίεσης, χάλυβας άνθρακα, για τη μέτρια και υπηρεσία χαμηλός-θερμοκρασίας

A533/A533M προδιαγραφή για τα πιάτα δοχείων πίεσης, χάλυβας κραμάτων, που αποσβήνεται και που μετριάζεται, μαγγάνιο-μολυβδαίνιο και μαγγάνιο-μολυβδαίνιο-νικέλιο

A537/A537M προδιαγραφή για τα πιάτα δοχείων πίεσης, υποβαλλόμενος σε θερμοθεραπεία, χάλυβας πυριτίου άνθρακας-μαγγάνιου

Προδιαγραφή πιάτων

Δοκιμές

Δοκιμή έντασης, δοκιμές εγκάρσιος-καθοδηγώ-ενώνω στενά-κάμψεων, δοκιμή πίεσης

Παράμετροι θερμικής επεξεργασίας

Συμπληρωματικές απαιτήσεις

1. Δοκιμές έντασης και κάμψεων

• V-Notch Charpy δοκιμή (για το σωλήνα με το ονομαστικό πάχος τοίχων του 1/2 μέσα. [13mm] και μεγαλύτερος)
• Δοκιμή σκληρότητας
• Ανάλυση προϊόντων
• Μεταλλογραφία
• Μαγνητική εξέταση μορίων του βασικού μετάλλου
• Μαγνητική εξέταση μορίων του μετάλλου συγκόλλησης
• Υγρή Penetrant εξέταση του βασικού μετάλλου
• Υγρή Penetrant εξέταση του μετάλλου συγκόλλησης
• Ευθεία υπερηχητική εξέταση ακτίνων επίπεδου πιάτο-UT1
• Ευθεία υπερηχητική εξέταση ακτίνων επίπεδου πιάτο-UT2
• Υπερηχητική εξέταση γωνία-ακτίνων (πιάτο λιγότερο από 2 μέσα. [50mm] πυκνά) - UT3
