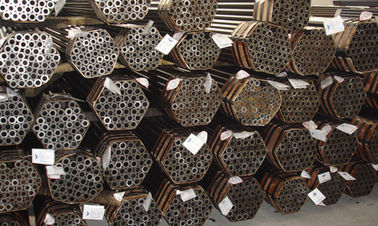

En10216-2 σωλήνες λεβήτων ατμού για τα σκάφη πίεσης, σωλήνες ανταλλακτών θερμότητας

Περιγραφή προϊόντων

En10216-2 άνευ ραφής σωλήνες χάλυβα για πίεσης σκοπών τους τεχνικούς παράδοσης σωλήνες χάλυβα όρων μη συμμαχικούς με τις διευκρινισμένες ανυψωμένες ιδιότητες θερμοκρασίας

Εφαρμογές: για την κατασκευή των σωληνώσεων των λεβήτων, εξοπλισμός σκαφών

Σειρά μεγέθους:

O.D.: 10.2711mm W.T.: 1.6100mm Λ: σύμφωνα με την απαίτηση πελατών



Βαθμός χάλυβα:

195GH, P235GH, P265GH, 16Mo3,10CrMo9-10,11CrMo9-10,25CrMo4



Κατασκευή:

Οι σωλήνες κατασκευάζονται με μια άνευ ραφής διαδικασία είτε καυτό τελειωμένη είτε το κρύο που τελειώνουν από

Επιλογή 1:  Τους σωλήνες είναι κρύους που τελειώνουν πριν από τη θερμική επεξεργασία.



Χημική σύνθεση

Βαθμός χάλυβα		Γ	Si	ΜΝ	Π	S	Χρώμιο	Mo	Al
Όνομα χάλυβα	Χάλυβας  Αριθμός	ανώτατος	ανώτατος	ανώτατος	ανώτατος	ανώτατος	ανώτατος	ανώτατος
195GH	1.0348	0,13	0,35	0,70	0,025	0,020	0,30	0,08	≥0.020
P235GH	1.0345	0,16	0,35	1.20	0,025	0,020	0,30	0,08	≥0.020
P265GH	1.0425	0,20	0,40	1.40	0,025	0,020	0,30	0,08	≥0.020
20MnNb6	1.0471	0,22	0.15-0.35	1.0-1.50	0,025	0,020	-	-	≤0.060
16Mo3	1.5415	0.12-0.20	0,35	0.40-0.90	0,025	0,020	0,30	0.25-0.35	≤0.040
10CrMo9-10	1.7380	0.08-0.14	0,50	0.30-0.70	0,025	0,020	2.0-2.50	0.90-1.10	≤0.040
11CrMo9-10	1.7383	0.08-0.15	0,50	0.40-0.80	0,025	0,020	2.0-2.50	0.90-1.10	≤0.040
25CrMo4	1.7218	0.22-0.29	0,40	0.60-0.90	0,025	0,020	0.90-1.20	0.15-0.30	≤0.040



Μηχανικές ιδιότητες

Βαθμός χάλυβα		Εκτατές ιδιότητες			Tensil	Επιμήκυνση
Όνομα χάλυβα	Χάλυβας  Αριθμός	Ανώτερη δύναμη παραγωγής			Δύναμη	Ένα min.%
		ReH λ. για το πάχος τοίχων			Rm
		Τ χιλ.
		Τ ≤16	16<T ≤40	40<T ≤60
		MPA	MPA	MPA	MPA	λ	τ
195GH	1.0348	195	~	~	320-440	27	25
P235GH	1.0345	235	225	215	360-500	25	23
P265GH	1.0425	265	225	245	410-570	23	21
20MnNb6	1.0471	355	345	335	500-650	22	20
16Mo3	1.5415	280	270	260	450-600	22	20
10CrMo9-10	1.7380	280	280	270	480-630	22	20
11CrMo9-10	1.7383	355	355	355	540-680	20	18
25CrMo4	1.7218	345	345	345	540-690	18	15





EN10216 άνευ ραφής σωλήνες χάλυβα για τον τεχνικό όρο παράδοσης σκοπών πίεσης:

En10216-1 μη συμμαχικοί σωλήνες χάλυβα με τις διευκρινισμένες ιδιότητες θερμοκρασίας δωματίου

En10216-2 μη συμμαχικοί σωλήνες χάλυβα με τις διευκρινισμένες ανυψωμένες ιδιότητες θερμοκρασίας

En10216-3 λεπτοί σωλήνες χάλυβα σιταριού κραμάτων

En10216-4 σωλήνες μη συμμαχικού και χάλυβα κραμάτων με τις διευκρινισμένες ιδιότητες χαμηλής θερμοκρασίας

En10216-5 σωλήνες ανοξείδωτου



Κανονιστικές αναφορές:



En10002-1, μεταλλικά υλικά - εκτατή δοκιμή - μέρος 1: Μέθοδος δοκιμής στην περιβαλλοντική θερμοκρασία



En10002-5, μεταλλικά υλικά - εκτατή δοκιμή - μέρος 5: Μέθοδος στην ανυψωμένη θερμοκρασία.

EN10020, καθορισμός και ταξινόμηση των βαθμών χάλυβα



EN10021, γενικές τεχνικές απαιτήσεις παράδοσης για το χάλυβα και προϊόντα σιδήρου



En10027-1, συστήματα προσδιορισμού για το χάλυβα - μέρος 1: Ονόματα χάλυβα, κύρια σύμβολα



En10027-2, συστήματα προσδιορισμού για το χάλυβα - μέρος 2: Αριθμητικά συστήματα



En10045-1, μεταλλικά υλικά - δοκιμή αντίκτυπου Charpy - μέρος 1: Μέθοδος δοκιμής



EN10052, λεξιλόγιο των όρων θερμικής επεξεργασίας για τα σιδηρούχα προϊόντα.



EN10204, μεταλλικά προϊόντα - τύποι εγγράφων επιθεώρησης



EN10233, μεταλλικά υλικά - σωλήνας - που ισιώνει τη δοκιμή



ENV10200, άνευ ραφής και ενωμένοι στενά σωλήνες χάλυβα - διαστάσεις και μάζες ανά μήκος μονάδων



EN10233, μεταλλικά υλικά - σωλήνες - που ισιώνει τη δοκιμή



EN10234, μεταλλικά υλικά - σωλήνες - επεκτειμένος δοκιμή κλίσης



EN10236, μεταλλικά υλικά - σωλήνες - επεκτειμένος δοκιμή δαχτυλιδιών



EN10237, μεταλλικά υλικά - σωλήνες - εκτατή δοκιμή δαχτυλιδιών



En10246-1, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 1:  Αυτόματη ηλεκτρομαγνητική δοκιμή των άνευ ραφής και ενωμένων στενά (εκτός από καταδυμένος τόξο-ενωμένος στενά) σιδηρομαγνητικών σωλήνων χάλυβα για την επαλήθευση της υδραυλικής διαρροή-συμπίεσης



En10246-5, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 5: Αυτόματος πλήρης περιφερειακός μετατροπέας magnetics/δοκιμή διαρροής ροής των άνευ ραφής και ενωμένων στενά (εκτός από καταδυμένος τόξο-ενωμένος στενά) σιδηρομαγνητικών σωλήνων χάλυβα για την ανίχνευση των διαμήκων ατελειών



En10246-6, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 6: Αυτόματος πλήρης περιφερειακός υπερηχητικός άνευ ραφής για την ανίχνευση των εγκάρσιων ατελειών



En10246-7, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 7: Αυτόματοι πλήρεις περιφερειακοί υπερηχητικοί άνευ ραφής και ενωμένοι στενά (εκτός από το καταβυθιζόμενο βολταϊκό τόξο που ενώνεται στενά) σωλήνες χάλυβα για την ανίχνευση των διαμήκων ατελειών



EN10246-14, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 14: Αυτόματοι πλήρεις περιφερειακοί altrasonic άνευ ραφής και ενωμένοι στενά (εκτός από το καταβυθιζόμενο βολταϊκό τόξο που ενώνεται στενά) σωλήνες χάλυβα για την ανίχνευση των ελασματικών ατελειών

EN ISO377, χάλυβας και προϊόντα χάλυβα - θέση και προετοιμασία των δειγμάτων και των δοκιμαστικών κομματιών για τη μηχανική δοκιμή (ISO 377:1997)



Προϊόντα του EN 10168, σιδήρου και χάλυβα - έγγραφα επιθεώρησης - πληροφορίες και περιγραφή καταλόγων



ENV10220, άνευ ραφής και ενωμένοι στενά σωλήνες χάλυβα - διαστάσεις και μάζες ανά μήκος μονάδων



EN10266, σωλήνες χάλυβα, συναρμολογήσεις και δομικά κοίλα τμήματα - ορισμοί και σύμβολα για τη χρήση στα πρότυπα προϊόντων



En10266-1, χάλυβας - μετατροπή των τιμών επιμήκυνσης - μέρος 1: Άνθρακας και low-alloy χάλυβες (ISO 25661:1984)



Ο EN ISO 14284, χάλυβας και σίδηρος - δειγματοληψία και προετοιμασία των δειγμάτων για τον προσδιορισμό της χημικής σύνθεσης



Χρώμιο 10266, συστήματα προσδιορισμού για το χάλυβα - πρόσθετα σύμβολα
