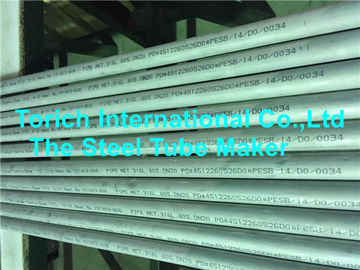

Γυαλισμένος χωρίς συγκόλληση σωλήνας ανοξείδωτου για την υγρή σωλήνωση 0Cr18Ni9 1Cr18Ni9Ti

Περιγραφή προϊόντων

Γυαλισμένος χωρίς συγκόλληση σωλήνας ανοξείδωτου για την υγρή σωλήνωση 0Cr18Ni9 1Cr18Ni9Ti







Χωρίς συγκόλληση σωλήνες ανοξείδωτου για τη ρευστή μεταφορά, που γίνεται σύμφωνα με κινεζικό εθνικό τυποποιημένο GB/T 14976-94.



GB/T 14976-94 είναι πρότυπα εφαρμόσιμα για τους χωρίς συγκόλληση σωλήνες ανοξείδωτου που παράγονται από καυτό - κυλημένος (εξωθημένος και επεκταμένος) ή τραβηγμένος στο κρύο (cold-rolled) και χρησιμοποιημένος για τη ρευστή μεταφορά.



Οι σωλήνες χάλυβα εμπίπτουν σε δύο κατηγορίες, δηλ. ο καυτός - κυλημένοι (εξωθημένος και επεκταθείς) σωλήνες χάλυβα και τραβηγμένοι στο κρύο (ελασματοποιημένοι εν ψυχρώ) σωλήνες χάλυβα.



GB/T14976-1994 χωρίς συγκόλληση σωλήνας ανοξείδωτου για τις υγρές υπηρεσίες

0Cr13 0Cr18Ni9 1Cr18Ni9Ti 0Cr17Ni12Mo2 0Cr18Ni12Mo2Ti



Εφαρμογή: Για τη ρευστή μεταφορά

Μέθοδος παραγωγής: καυτός - κυλημένος (εξωθημένος και επεκταμένος) ή τραβηγμένος στο κρύο (cold-rolled)

Υλικό: 0Cr13, 0Cr18Ni9, 1Cr18Ni9Ti, 0Cr17Ni12Mo2, 0Cr18Ni12Mo2Ti και ούτω καθεξής



Μήκος:

Τα συνηθισμένα μήκη των σωλήνων χάλυβα διευκρινίζονται ως εξής:

Hot-rolled (εξωθημένος και επεκταθείς) σωλήνες χάλυβα: 2 ~12m

Τραβηγμένοι στο κρύο (ελασματοποιημένοι εν ψυχρώ) σωλήνες χάλυβα: 2 ~ 8m

Το μήκος που παρέχεται για τους τραβηγμένους στο κρύο (ελασματοποιημένους εν ψυχρώ) σωλήνες χάλυβα O.D ≤ 10mm δεν θα είναι μικρότερο από 1m.



Κάμπτοντας ανοχή:

Πάχος τοίχων < 15mm="">

Πάχος τοίχων ≥15mm, Bending≤ 2,0 mm/m

Καυτοί επεκταθε'ντες σωλήνες, Bending≤ 3,0 mm/m



Μορφή των ακρών:

Και οι δύο άκρες των σωλήνων θα κοπούν ακριβώς και burs θα αφαιρεθεί από τις άκρες.



Χημικές συνθέσεις:

Βαθμός χάλυβα	Χημικές συνθέσεις (%)
	Γ	Si	ΜΝ	Π	S	Νι	Χρώμιο	Mo	Tj	Άλλος
0Cr18Ni9	≤0.07	≤1.00	≤2.00	≤0.035	≤0.030	8.00-11.00	17.00-19.00	/	/	/
00Cr19Ni10	≤0.030	≤1.00	≤2.00	≤0.035	≤0.030	8.00-12.00	18.00-20.00	/	/	/
0Cr23Ni13	≤0.08	≤1.00	≤2.00	≤0.035	≤0.030	12.00-15.00	22.00-24.00	/	/	/
0Cr25Ni20	≤0.08	≤1.00	≤2.00	≤0.035	≤0.030	19.00-22.00	24.00-26.00	/	5C%~0.07	/
0Cr18Ni10Ti	≤0.08	≤1.00	≤2.00	≤0.035	≤0.030	9.00-12.00	17.0019.00/	/	≥5C%	/
0Cr18Ni11Nb	≤0.08	≤1.00	≤2.00	≤0.035	≤0.030	9.00-13.00	17.00-19.00	/	/	Nb≥10C%
0Cr17Ni12Mo2	≤0.08	≤1.00	≤2.00	≤0.035	≤0.030	10.00-14.00	16.00-18.50	2.00-3.00	/	/
00Cr17Ni14Mo2	≤0.030	≤1.00	≤2.00	≤0.035	≤0.030	12.00-15.00	16.00-18.00	2.00-3.00	/	/
0Cr19Ni13Mo3	≤0.08	≤1.00	≤2.00	≤0.035	≤0.030	11.00-15.00	18.00-20.00	3.00-4.00	/	/
00Cr19Ni13Mo3	≤0.030	≤1.00	≤2.00	≤0.035	≤0.030	11.00-15.00	18.00-20.00	3.00-4.00	/	/
0Cr18Ni12Mo2Ti	≤0.08	≤1.00	≤2.00	≤0.035	≤0.030	11.00-14.00	16.00-19.00	1.80-2.50	5C%~0.07	/
1Cr18Ni12Mo2Ti	≤0.12	≤1.00	≤2.00	≤0.035	≤0.030	11.00-14.00	16.00-19.00	1.80-2.50	5 (C%-0.02) ~0.80	/
0Cr18Ni12Mo3Ti	≤0.08	≤1.00	≤2.00	≤0.035	≤0.030	11.00-14.00	16.00-19.00	2.50-3.50	5C%~0.07	/
1Cr18Ni12Mo3Ti	≤0.1	≤1.00	≤2.00	≤0.035	≤0.030	11.00-14.00	16.00-19.00	2.50-3.50	5 (C%-0.02) ~0.80	/
0Cr18Ni12Mo2Cu2	≤0.08	≤1.00	≤2.00	≤0.035	≤0.030	11.00-14.00	17.00-19.00	1.20-2.75	/	/
00Cr18Ni14Mo2Cu2	≤0.030	≤1.00	≤2.00	≤0.035	≤0.030	12.00-16.00	17.00-19.00	1.20-2.75	/	$cu 1.00~2.50
1Cr18Ni9Ti	≤0.12	≤1.00	≤2.00	≤0.035	≤0.030	8.00-11.00	17.00-16.00	/	5 (C%-0.02) ~0.80	$cu 1.00~2.50
0Cr13	≤0.08	≤0.60	≤0.80	≤0.035	≤0.030	≤0.60.	12.00-14.00	/	/	/
0Cr26Ni5Mo2	≤0.08	≤1.00	≤1.50	≤0.035	≤0.030	3.00-6.00	23.00-28.00	1.00-3.00	/	/



Διαδικασία κατασκευής:

•   Μεταλλουργική διαδικασία του χάλυβα

Ο χάλυβας θα τηχτεί χρησιμοποιώντας το φούρνο τόξων.

Είναι δυνατό να χρησιμοποιηθεί άλλος που υποβάλλεται σε επεξεργασία για την τήξη του χάλυβα αφότου επιτυγχάνεται μια συμφωνία μεταξύ του προμηθευτή και του πελάτη.

•   Διαδικασίες κατασκευής για τους σωλήνες χάλυβα

Οι σωλήνες χάλυβα θα είναι κατασκευασμένη χρησιμοποίηση hot-rolling (εξώθηση και να επεκταθεί) ή κρύος-σχεδιασμός (cold-rolling) των διαδικασιών. Σε περίπτωση, μια ειδική διαδικασία κατασκευής ζητείται από τον πελάτη, θα διευκρινιστεί στη σύμβαση.



Όρος παράδοσης:

Οι σωλήνες χάλυβα θα παραδοθούν αφότου γίνονται η θερμική επεξεργασία και το πάστωμα στον κατασκευαστή.



Μηχανικές ιδιότητες:

Οι διαμήκεις μηχανικές ιδιότητες των σωλήνων χάλυβα υπό τους όρους θερμικής επεξεργασίας (εκτατή δύναμη και επιμήκυνση) θα συμμορφωθούν με τις προδιαγραφές που γίνονται στον ακόλουθο πίνακα. Είναι δυνατό να καθοριστεί η δύναμη παραγωγής των σωλήνων χάλυβα κατόπην του αιτήματος που υποβάλλεται από τον πελάτη όταν διευκρινίζεται στη σύμβαση.

Βαθμός χάλυβα	Μηχανικές ιδιότητες
	Εκτατή δύναμη MPA	Δύναμη παραγωγής MPA	Επιμήκυνση %
	Μη μικρότερος από
0Cr18Ni9	520	205	35
00Cr19Ni10	480	175	35
0Cr23Ni13	520	205	35
0Cr25Ni20	520	205	35
0Cr18Ni10Ti	520	205	35
0Cr18Ni11Nb	520	205	35
0Cr17Ni12Mo2	520	205	35
00Cr17Ni14Mo2	480	175	35
0Cr19Ni13Mo3	520	205	35
00Cr19Ni13Mo3	480	175	35
0Cr18Ni12Mo2Ti	530	205	35
1Cr18Ni12Mo2Ti	530	205	35
0Cr18Ni12Mo3Ti	530	205	35
1Cr18Ni12Mo3Ti	530	205	35
0Cr18Ni12Mo2Cu2	520	205	35
00Cr18Ni14Mo2Cu2	480	180	35
1Cr18Ni9Ti	520	205	35
0Cr13	370	180	22
0Cr26Ni5Mo2	590	390	18



Αποδόσεις διαδικασίας:



• Υδροστατική δοκιμή πίεσης
• Εξομάλυνση της δοκιμής
• Επεκτείνετε τη δοκιμή
• ??????????? δοκιμή διάβρωσης
• Ποιότητα επιφάνειας
• Υπερηχητική δοκιμή





Αναφορές των προτύπων:

Χάλυβας μεθόδου ΜΒ 222 δειγματοληψίας για τον προσδιορισμό της χημικής σύνθεσης και τις επιτρεπτές παραλλαγές για την ανάλυση προϊόντων

Μέθοδοι ΜΒ 223 για τη χημική ανάλυση του σιδήρου, του χάλυβα και του κράματος

ΜΒ 228 μεταλλικά υλικά - εκτατή δοκιμή

Σωλήνες μετάλλων ΜΒ 241 - υδροστατική δοκιμή πίεσης

ΜΒ 242 μεταλλικά υλικά – σωλήνας - επεκτειμένος δοκιμή κλίσης

ΜΒ 246 μεταλλικά υλικά - που ισιώνουν τη δοκιμή

Αποδοχή, συσκευασία, χαρακτηρισμός και πιστοποίηση ΜΒ 2102 του σωλήνα

Σωλήνες ανοξείδωτου ΜΒ 4163 - μέθοδος για την υπερηχητική δοκιμή

Ανοξείδωτα ΜΒ 4334,1 - το οξαλικό οξύ 10% χαράζει τη δοκιμή

Ανοξείδωτα ΜΒ 4334,2 - σιδηρική άλας-θειική όξινη δοκιμή διάβρωσης

Ανοξείδωτα ΜΒ 4334,3 - δοκιμή διάβρωσης νιτρικού οξέος 65%

Ανοξείδωτα ΜΒ 4334,4 - νιτρικός-υδροφθορική όξινη δοκιμή διάβρωσης

Ανοξείδωτα ΜΒ 4334,5 - μέθοδος άλας-θειικής όξινης δοκιμής διάβρωσης χαλκού

Ανοξείδωτα ΜΒ 4334,6 - δοκιμή διάβρωσης θειικού οξέος 5%

ΜΒ 6397 μεταλλικά υλικά - δοκιμαστικά κομμάτια για την εκτατή δοκιμή

Σωλήνες χάλυβα ΜΒ 7735 - η μέθοδος επιθεώρησης στη δοκιμή ρευμάτων στροβίλου
