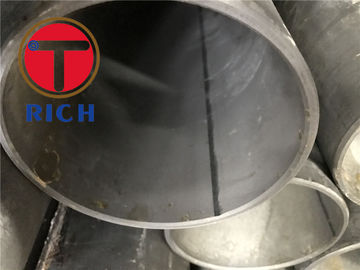

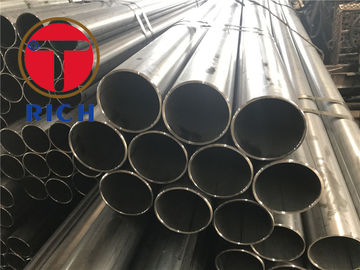

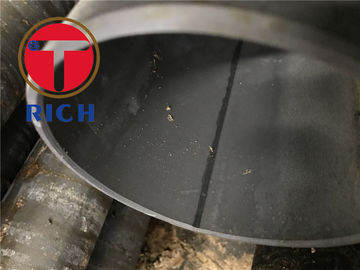

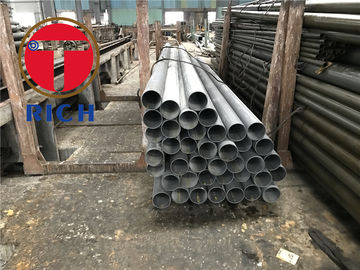

EN 10217-4 σωλήνες χάλυβα άνθρακα 195TR1 P235TR1 ενωμένοι στενά P265TR1 για λόγους πίεσης

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Torich
Πιστοποίηση: ISO9001:2008, ISO14001:2008, TS16949
Αριθμό μοντέλου: En10217-4
Ποσότητα παραγγελίας min: 1 ΤΟΝΟΙ
Τιμή: 700-900 USD perton
Συσκευασία λεπτομέρειες: Στις εξαγωνικές δέσμες ή το ξύλινο κιβώτιο
Χρόνος παράδοσης: 4-6 εβδομάδες
Όροι πληρωμής: L/C, T/T, D/P, T/T
Δυνατότητα προσφοράς: 1000 ΤΌΝΟΥΣ ΑΝΆ ΜΉΝΑ
Λεπτομερής ενημέρωση
Πρότυπο: En10217-4 Υλικό: Λεπτός χάλυβας σιταριού
Τύπος: Ενωμένος στενά ΠΡΙΟΝΙ σωλήνας χάλυβα Σχήμα: Γύρου
MTC: EN10204 3,1 Β Βαθμός χάλυβα: 195TR1 P235TR1 P265TR1
Επιφάνεια: Ο Μαύρος και ραφή συγκόλλησης που απομακρύνεται
Υψηλό φως:

σωλήνωση χάλυβα συγκόλλησης

,

Ηλεκτρικός ενωμένος στενά αντίσταση σωλήνας χάλυβα


Περιγραφή προϊόντων

En10217-4 ενωμένοι στενά σωλήνες χάλυβα για λόγους πίεσης



En10217-4 ενωμένοι στενά σωλήνες χάλυβα για λόγους πίεσης - τεχνικοί όροι παράδοσης -
Μέρος 4:   Ηλεκτρικοί ενωμένοι στενά μη συμμαχικοί σωλήνες χάλυβα με τη διευκρινισμένη χαμηλή θερμοκρασία
ιδιότητες

Υλικό:
Πλήρως σκοτωμένος - χάλυβας, λεπτός χάλυβας σιταριού με ένα φερριτικό μέγεθος σιταριού.

Ονόματα χάλυβα:
Σύμφωνα με en10027-1 και CR10260

Κατασκευή:
Υψηλή συχνότητα HFW που ενώνεται στενά
Καταβυθιζόμενο βολταϊκό τόξο ΠΡΙΟΝΙΩΝ ενωμένο στενά - ραφή longiditudinal - SAWH
                                                - ελικοειδής ραφή - SAWL

Διαδικασία συγκόλλησης:
Η δοκιμή και η επιθεώρηση της διαδικασίας συγκόλλησης για τους καταδυμένους ard ενωμένους στενά σωλήνες (ΠΡΙΟΝΙΩΝ) βεβαιώνονται και εγκρίνονται σύμφωνα με en10217-1

Apperance και γενικός:
Οι περιοχές συγκόλλησης είναι απαλλαγμένες από τις ρωγμές, την έλλειψη τήξης και την έλλειψη διείσδυσης
Οι σωλήνες είναι απαλλαγμένοι από τις εξωτερικές ατέλειες επιφάνειας που μπορούν να ανιχνευθούν από την οπτική εξέταση.



Διαρροή-Tigthtness:

Οι σωλήνες θα περάσουν μια υδροστατική δοκιμή ή την ηλεκτρομαγνητική δοκιμή για την διαρροή-συμπίεση



Μη καταστρεπτική δοκιμή:

Το πλήρες μήκος της ραφής συγκόλλησης όλων των σωλήνων EW και bw ahll υποβάλλεται σε μια μη καταστρεπτική δοκιμή για την ανίχνευση των διαμήκων imferfections

Το πλήρες μήκος της συγκόλλησης seaml όλων των σωλήνων ΠΡΙΟΝΙΩΝ θα είναι σε μια μη καταστρεπτική δοκιμή για την ανίχνευση των ατελειών.



Ευθύτητα:

Η απόκλιση από την ευθύτητα, οποιουδήποτε μήκους Λ σωλήνων, δεν θα υπερβεί 0.0015L.

Οι αποκλίσεις από την ευθύτητα πέρα από οποιοδήποτε μήκος μετρητών 3mm.



Προετοιμασία των ακρών:

Οι σωλήνες θα παραδοθούν με τις τετραγωνικές άκρες περικοπών. Οι άκρες θα είναι απαλλαγμένες από τα υπερβολικά σαλιάσματα.



Η δοκιμή και η επιθεώρηση της διαδικασίας συγκόλλησης για το καταβυθιζόμενο βολταϊκό τόξο ένωσαν στενά τους σωλήνες του (SAW) σύμφωνα με EN10217-1AnnexA

Δοκιμή και επιθεώρηση της διαδικασίας συγκόλλησης για τους σωλήνες ΠΡΙΟΝΙΩΝ που βεβαιώνεται και που εγκρίνεται σύμφωνα με en10217-1 AnnexA



Διαδικασία παραγωγής σωλήνων, διαδρομή και όρος παράδοσης:

Rounte αριθ. Διαδικασία παραγωγής Κατασκευαστικές διαδρομές Όρος παράδοσης Εφαρμόσιμος για την ποιότητα
Διαδικασία Σύμβολο Αρχικό υλικό Διαμόρφωση της λειτουργίας TR1 TR1
1a Ηλεκτρικός που ενώνεται στενά EW Όπως (καυτή) κυλημένη λουρίδα Κρύο που διαμορφώνεται (+welding) Όπως ενώνεται στενά Χ -
1b NW Χ -
1c NP Χ Χ
2a Ομαλοποιημένη κυλημένη λουρίδα Όπως ενώνεται στενά Χ -
2b NW Χ Χ
2c NP Χ Χ
3 Όπως (καυτός) κυλά ή ομαλοποιώντας την κυλημένη λουρίδα Διαμορφωμένο το κρύο τέντωμα +hot (+welded) που μειώθηκε σε μια ελεγχόμενη θερμοκρασία για να δώσει το α ο όρος NR Χ Χ
4 Ελασματοποιημένος εν ψυχρώ + streass ανακουφισμένος Κρύο που διαμορφώνεται (+welded) NP Χ Χ
11a

Καταδυμένος τόξο-ενωμένος στενά

- Διαμήκης ραφή

ή

- ελικοειδής ραφή

ΠΡΙΟΝΙ:

- SAWL

- SAWH

Όπως (το καυτή) κυλημένη πιάτο ή λουρίδα Κρύο που διαμορφώνεται (+welded) Όπως ενώνεται στενά Χ -
11b NW Χ -
11c NP Χ Χ
12a Κυλημένη Normaliseing πιάτο ή λουρίδα Κρύο που διαμορφώνεται (+welded) Όπως ενώνεται στενά Χ Χ
12b NW Χ Χ
12c NP Χ Χ
13a Όπως στις γραμμές 11 ή 12 Ομαλοποίηση που διαμορφώνεται (+welded) Όπως ενώνεται στενά Χ Χ
13b NW Χ Χ
13c NP Χ Χ
21 Συνεχής ενωμένη στενά, μόνο για τους βαθμούς P195 και P235 χάλυβα με το Δ ≤114.3mm Bw Όπως (καυτή) κυλημένη λουρίδα Καυτός που διαμορφώνεται (+welded) Όπως ενώνεται στενά Χ -

α όπως = καμία θερμική επεξεργασία.  Ο σωλήνας NP=Full.  NW= ομαλοποίησε τη ζώνη συγκόλλησης.  NR=Normaised που κυλιέται

το β για τους σωλήνες του quqality TR2, μόνο υψηλής συχνότητας συγκόλληση, ελάχιστη συχνότητα 100kHz, (symbol=HFW) είναι


EN 10217-4 σωλήνες χάλυβα άνθρακα 195TR1 P235TR1 ενωμένοι στενά P265TR1 για λόγους πίεσης 0

EN 10217-4 σωλήνες χάλυβα άνθρακα 195TR1 P235TR1 ενωμένοι στενά P265TR1 για λόγους πίεσης 1


En10217-1 μέρος 1:  Μη συμμαχικοί σωλήνες χάλυβα με τις διευκρινισμένες ιδιότητες θερμοκρασίας δωματίου

En10217-2 μέρος 2:  Σωλήνες ηλεκτρικού χάλυβα ενωμένων στενά μη συμμαχικού και κραμάτων με διευκρινισμένος ανυψωμένος
                                 ιδιότητες θερμοκρασίας

En10217-3 μέρος 3:  Λεπτοί σωλήνες χάλυβα σιταριού κραμάτων

En10217-5 μέρος 4:  Ηλεκτρικοί ενωμένοι στενά μη συμμαχικοί σωλήνες χάλυβα με τη διευκρινισμένη χαμηλή θερμοκρασία
                                 ιδιότητες

En10217-5 μέρος 5:  Το καταβυθιζόμενο βολταϊκό τόξο ένωσε στενά τους μη συμμαχικούς σωλήνες χάλυβα με διευκρινισμένο χαμηλό
                                  ιδιότητες θερμοκρασίας

En10217-6 μέρος 6:  Το καταβυθιζόμενο βολταϊκό τόξο ένωσε στενά τους μη συμμαχικούς σωλήνες χάλυβα με διευκρινισμένο χαμηλό
                                 ιδιότητες θερμοκρασίας

En10217-7 μέρος 7:  Σωλήνες ανοξείδωτου.


Κανονιστικές αναφορές:
Το EN 760, ενώνοντας στενά αναλώσιμα - ροές για την ηλεκτροσυγκόλληση δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου - ταξινόμηση

Το EN 895, καταστρεπτικές δοκιμές στις συγκολλήσεις στα μεταλλικά υλικά - εγκάρσια εκτατή δοκιμή

Το EN 910, καταστρεπτικές δοκιμές στη συγκόλληση στα μεταλλικά υλικά - δοκιμή κάμψεων

EN1321, καταστρεπτικές δοκιμές στις συγκολλήσεις στα μεταλλικά υλικά - μακροσκοπική και μικροσκοπική εξέταση
                από τις συγκολλήσεις

En10002-1, μεταλλικά υλικά - εκτατή δοκιμή - μέρος 1:  Μέθοδος δοκιμής στην περιβαλλοντική θερμοκρασία

En10002-5, μεταλλικά υλικά - εκτατή δοκιμή - μέρος 5:  Μέθοδος στην ανυψωμένη θερμοκρασία

EN10020, ορισμοί και ταξινόμηση των βαθμών χάλυβα

EN10021, γενικές techical απαιτήσεις παράδοσης για το χάλυβα και προϊόντα σιδήρου

En10027-1, καταστρεπτικά συστήματα των χαλύβων - μέρος 1:  Ονόματα χάλυβα, σύμβολα αρχής.

En10027-2, συστήματα προσδιορισμού για τους χάλυβες - μέρος 2:  Αριθμητικά συστήματα.

En10045-1, μεταλλικά υλικά - δοκιμή αντίκτυπου Charpy - μέρος 1: Μέθοδος δοκιμής

EN10052, λεξιλόγιο των όρων θερμικής επεξεργασίας των σιδηρούχων προϊόντων

EN10204, μεταλλικά προϊόντα - τύποι εγγράφων επιθεώρησης

EN10200, άνευ ραφής και ενωμένοι στενά σωλήνες χάλυβα - διαστάσεις και μάζες ανά μήκος μονάδων

EN10233, μεταλλικά υλικά - σωλήνες - που ισιώνει τη δοκιμή

EN10234, μεταλλικά υλικά - σωλήνες - επεκτειμένος δοκιμή κλίσης

EN10236, μεταλλικά υλικά - σωλήνες - δαχτυλίδια που επεκτείνουν τη δοκιμή

EN10237, μεταλλικά υλικά - σωλήνες - εκτατή δοκιμή δαχτυλιδιών

En10246-1, μη καταστρεπτική δοκιμή του μέρους 1 σωλήνων χάλυβα:  Αυτόματη ηλεκτρομαγνητική δοκιμή
                     άνευ ραφής και ενωμένοι στενά (εκτός από το καταβυθιζόμενο βολταϊκό τόξο που ενώνεται στενά) σιδηρομαγνητικοί σωλήνες χάλυβα για
                     επαλήθευση του υδραυλικού leaktightness

En10246-3, μη καταστρεπτικό Tesing των σωλήνων χάλυβα - μέρος 3:  Αυτόματη δοκιμή ρευμάτων στροβίλου άνευ ραφής
                     και ενωμένοι στενά (εκτός από καταδυμένος τόξο-ενωμένος στενά) σωλήνες χάλυβα για την ανίχνευση των ατελειών.

En10246-5, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 5: Αυτόματος πλήρης περιφερειακός μαγνητικός
                     μετατροπέας/δοκιμή διαρροής ροής άνευ ραφής και ενωμένος στενά (εκτός από καταδυμένος τόξο-ενωμένος στενά)
                     σιδηρομαγνητικοί σωλήνες χάλυβα για την ανίχνευση των διαμήκων ατελειών

En10246-6, μη καταστρεπτικό Tesing των σωλήνων χάλυβα - μέρος 6: Αυτόματη πλήρης περιφερειακή υπερηχητική δοκιμή
                     άνευ ραφής σωλήνες χάλυβα για την ανίχνευση των εγκάρσιων ατελειών.

En10247-7, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 7: Αυτόματη πλήρης περιφερειακή υπερηχητική δοκιμή
                     άνευ ραφής και ενωμένοι στενά (εκτός από το καταβυθιζόμενο βολταϊκό τόξο που ενώνεται στενά) σωλήνες χάλυβα για την ανίχνευση
                     διαμήκεις ατέλειες.

En10246-8, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 8: Αυτόματη υπερηχητική δοκιμή της συγκόλλησης
                     ραφή των ηλεκτρικών ενωμένων στενά σωλήνων για την ανίχνευση των διαμήκων ατελειών.

En10246-9, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 9: Αυτόματη υπερηχητική δοκιμή της συγκόλλησης
                     ραφή των καταδυμένων τόξο-ενωμένων στενά σωλήνων για την ανίχνευση διαμήκους ή/και
                     εγκάρσιες ατέλειες.

En10246-10, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 10: Ακτινογραφική δοκιμή της συγκόλλησης
                       ραφή των αυτόματων τόξο-ενωμένων στενά τήξη σωλήνων για την ανίχνευση των ατελειών.

EN10246-14, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 14: Αυτόματη υπερηχητική δοκιμή
                       άνευ ραφής και ενωμένοι στενά (εκτός από το καταβυθιζόμενο βολταϊκό τόξο που ενώνεται στενά) σωλήνες χάλυβα για την ανίχνευση ελασματικού
                       ατέλειες

EN10246-15, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 15: Αυτόματη υπερηχητική δοκιμή της λουρίδας/του πιάτου
                       χρησιμοποιημένος στην κατασκευή των σωλήνων χάλυβα για την ανίχνευση των ελασματικών ατελειών

EN10246-16, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 16: Αυτόματη υπερηχητική δοκιμή της περιοχής
                       δίπλα στη ραφή συγκόλλησης των ενωμένων στενά σωλήνων χάλυβα για την ανίχνευση των ελασματικών ατελειών

EN10246-17, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 17: Αυτόματη υπερηχητική δοκιμή των ακρών σωλήνων
                       από τους άνευ ραφής και ενωμένους στενά σωλήνες χάλυβα για την ανίχνευση των ελασματικών ατελειών

EN10256, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - προσόντα και ικανότητα του επιπέδου 1 και του επιπέδου 2
                       Προσωπικό NDT



prEN 102661) Σωλήνες χάλυβα, συναρμολογήσεις και δομικά κοίλα τμήματα - σύμβολα και καθορισμός των όρων για τη χρήση στα πρότυπα προϊόντων



Ο EN ISO 377, χάλυβας και προϊόντα χάλυβα - θέση και προετοιμασία των δειγμάτων και των δοκιμαστικών κομματιών για τη μηχανική δοκιμή (ISO 377:1997)



prEN 10168 1) Προϊόντα σιδήρου και χάλυβα - έγγραφα επιθεώρησης - κατάλογος πληροφοριών και περιγραφής



Ο EN ISO 2566-1, χάλυβας - μετατροπή των τιμών επιμήκυνσης – μέρος 1: Άνθρακας και low-alloy χάλυβες (ISO 25661:1984)



ISO 14284, χάλυβας και σίδηρος - δειγματοληψία και προετοιμασία των δειγμάτων για τον προσδιορισμό της χημικής σύνθεσης



Χρώμιο 10260, συστήματα προσδιορισμού για το χάλυβα - πρόσθετα σύμβολα



Χρώμιο 10261, κυκλική αναθεώρηση ολοκληρωμένου κυκλώματος 11 ECISS πληροφοριών - σίδηρος και χάλυβας - των διαθέσιμων μεθόδων χημικής ανάλυσης.

Όπως (καυτή) κυλημένη λουρίδα
