ASTM A53 Grade B ST52 Χαλύβδινος Σωλήνας Χωρίς Συγκόλληση και Οβάλ Χαλύβδινος Σωλήνας με Μεγάλη Εξωτερική Διάσταση 10-420 mm
Λεπτομέρειες προιόντος
σωλήνωση ανοξείδωτου ακρίβειας
,Άνευ ραφής σωλήνας χάλυβα άνθρακα

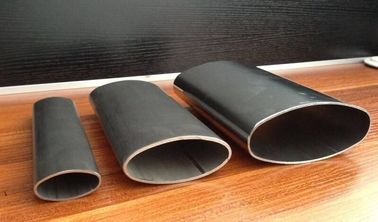

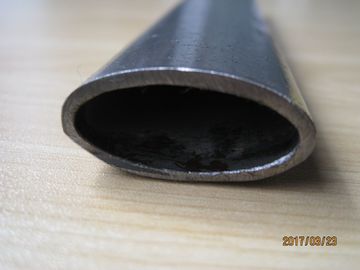

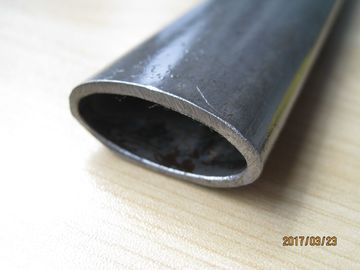

Οι αδιάβροχοι οβάλ σωλήνες από χάλυβα ASTM A53 και DIN 1629 ST35-ST52 είναι κοίλες διατομές από χάλυβα άνθρακα που κατασκευάζονται με την παραγωγή αδιάβροχων σωλήνων, ακολουθούμενη από ελεγχόμενη ψυχρή έλξη, ψυχρή έλαση,ή για το σχηματισμό προφίλ ακριβείαςΕίναι κατάλληλα για κατασκευαστικά στοιχεία που απαιτούν χαμηλότερο ύψος προφίλ, υψηλότερη κατευθυντική δυσκαμψία, ομαλές επιφάνειες και πιο αποδοτική χρήση χώρου εγκατάστασης από τους συμβατικούς στρογγυλούς σωλήνες.
Τα οβάλ, ελλειπτικά και επίπεδα οβάλ προφίλ μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια του πελάτη.ευθεία, και η συμμετρία της εγκάρσιας τομής θα πρέπει να προσδιορίζεται ξεχωριστά στην παραγγελία αγοράς.
Τεχνική διευκρίνιση:Η ASTM A369 είναι μια προδιαγραφή για βαριά τοιχώματα σφυρηλατημένα και τρυπημένα σωλήνες άνθρακα ή σιδηρουργικού χάλυβα που προορίζονται για υψηλής θερμοκρασίας.Δεν είναι συμβατική ποιότητα υλικού για οβάλ σωλήνα που τραβήχτηκαν με κρύοΤο ASTM A53 εφαρμόζεται κυρίως σε στρογγυλά συγκολλημένα ή άψογα σωλήνες από χάλυβα.ή μια συμφωνημένη προδιαγραφή με βάση σχέδιο είναι γενικά πιο κατάλληλη.
| Άρθρο | Διαθέσιμη προδιαγραφή |
|---|---|
| Τύπος προϊόντος | Χωρίς συγκόλληση οβάλ σωλήνας, ελλειπτικός σωλήνας, επίπεδη οβάλ σωλήνας |
| Υλικό | Χάλυβα άνθρακα και χάλυβα δομικών κατασκευών χαμηλής κράσεως |
| Προδιαγραφές | Εφαρμογή των τεχνικών προδιαγραφών που καθορίζονται στο παράρτημα III της οδηγίας 2008/57/ΕΚ |
| Τυπικές βαθμίδες | Αξία A της ASTM A53, Αξία B της ASTM A53, ST35, ST45, ST52 |
| Μεγάλη εξωτερική διάσταση | 10-420 mm, με εξάρτηση από το προφίλ και το εργαλείο |
| Μικρή εξωτερική διάσταση | Κατασκευή σύμφωνα με σχέδιο |
| Μύθος τοίχου | 00,5-50 mm, ανάλογα με το μέγεθος του προφίλ και την αναλογία σχηματισμού |
| Διάρκεια | 1-12 m· διαθέσιμα μεγέθη σταθερά και μεγέθη κοπής σε μήκος |
| Διάστατη ανοχή | Βάσει σχεδίου· διαθέσιμες ανοχές ακριβείας σε ψυχρή έλξη |
| Ανεκτικότητα πάχους τοίχου | Συνήθως ±5% έως ±10%, ανάλογα με το μέγεθος και το ισχύον πρότυπο |
| Καθαρότητα | Συνήθως ≤1,0 mm ανά 1.000 mm· αυστηρότερος έλεγχος με συμφωνία |
| Στροφή | Ελέγχονται σύμφωνα με τις διαστάσεις προφίλ και τις απαιτήσεις παραγγελίας |
| Συμμετρία τμήματος | Απόκλιση του μεγάλου και του μικρότερου άξονα που ελέγχεται με μετρητές προφίλ ή CMM |
| Κατάσταση της επιφάνειας | Άλιες, φωσφορικές, λαδιωμένες, μαύρες, λαμπερές, γαλβανισμένες, βαμμένες ή προσαρμοσμένες |
| Οδός παραγωγής | Χωρίς συγκόλληση μητρικός σωλήνας θερμής επεξεργασίας, ακολουθούμενο από ψυχρή έλξη, ψυχρό έλαση ή σχηματισμό προφίλ |
| Θερμική επεξεργασία | Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών |
| Τελική κατάσταση | Μηχανές για την επεξεργασία των υλικών από χάλυβα ή χάλυβα |
| Επιθεώρηση | Επιθεώρηση διαστάσεων, δοκιμή ελαστικότητας, δοκιμή επίπεδωσης, δοκιμή σκληρότητας, δοκιμή κυματισμού ή υπερηχογράφησης |
| Έγγραφα | Διαθέσιμο πιστοποιητικό ελέγχου EN 10204 3.1 |
Ο κύριος άξονας, ο δευτερεύων άξονας, το πάχος του τοίχου, η ακτίνα του προφίλ και η συμμετρία της τομής ελέγχονται ανεξάρτητα..
Για συγκροτήματα ακριβείας, το συνιστώμενο σχέδιο αγοράς πρέπει να περιλαμβάνει: Μεγαλύτερη εξωτερική διάσταση × μικρότερη εξωτερική διάσταση × πάχος τοίχου × μήκος.Το σχέδιο θα πρέπει επίσης να καθορίζει την επιτρεπόμενη απόκλιση του μεγάλου άξονα, απόκλιση μικρού άξονα, στροφή, ευθεία και ακτίνα γωνίας ή μετάβασης.
Ένας οβάλ σωλήνας έχει διαφορετικά δευτερόλεπτα στιγμές περιοχής γύρω από τους μεγάλους και μικρούς άξονές του.Αυτό επιτρέπει στους σχεδιαστές να προσανατολίζουν τον σωλήνα έτσι ώστε να επιτυγχάνεται μεγαλύτερη δυσκαμψία στην κύρια κατεύθυνση φόρτωσης χωρίς να αυξάνεται το συνολικό ύψος του προφίλ.
Η τελική δυσκαμψία εξαρτάται από τη συνολική γεωμετρία της τομής και πρέπει να επαληθεύεται βάσει του εγκεκριμένου σχεδίου και όχι να εκτιμάται με βάση τη ονομαστική διάμετρο του στρογγυλού σωλήνα.
Η ψυχρή έλξη ή η ελεγχόμενη σχηματισμός προφίλ μπορεί να παράγει μια ομοιόμορφη εξωτερική επιφάνεια κατάλληλη για ζωγραφική, επίστρωση σκόνης, επικάλυψη, συγκόλληση και επακόλουθη μηχανική επεξεργασία.Η τραχύτητα της επιφάνειας και τα επιτρεπόμενα διαμήκη σημάδια πρέπει να συμφωνούνται πριν από την παραγωγή, όταν ο σωλήνας χρησιμοποιείται ως εκτεθειμένο στοιχείο..
Το εργαλείο προφίλ, η αναλογία μείωσης, η λιπαντική και η ακολουθία θερμικής επεξεργασίας ελέγχονται για να μειωθεί η υπερβολική αραίωση του τοίχου στα άκρα του κύριου άξονα.Το πάχος του τοίχου πρέπει να μετράται σε διάφορες θέσεις γύρω από την εγκάρσια τομή και όχι σε ένα μόνο σημείο..
Η θερμική επεξεργασία μπορεί να επιλεγεί σύμφωνα με την απαιτούμενη ισορροπία μεταξύ αντοχής, επιμήκυνσης, σκληρότητας, συγκόλλησης και επιδόσεων σχηματισμού.Η τυποποιημένη ST35 ή ST45 επιλέγεται γενικά για στοιχεία που απαιτούν καλό σχηματισμό και συγκόλληση, ενώ το ST52 επιλέγεται όταν απαιτείται μεγαλύτερη δομική αντοχή.
Οι επαγγελματίες αγοραστές συχνά διαπιστώνουν ότι οι προμηθευτές αναφέρουν μόνο μια "εξωτερική διάμετρο" για ένα μη στρογγυλό σωλήνα.
Κάθε προφίλ προσαρμογής μπορεί να ελεγχθεί με χρήση εγκεκριμένου σχεδίου που προσδιορίζει:
| Ελεγχόμενη παράμετρος | Μέθοδος επιθεώρησης |
|---|---|
| Σημαντική εξωτερική διάσταση | Δοκιμαστικό, μετρητή προφίλ ή CMM |
| Μικρή εξωτερική διάσταση | Δοκιμαστικό, μετρητή προφίλ ή CMM |
| Μοντέλο | Μετρητής υπερήχων ή μέτρηση τομής κοπής |
| Συμμετρία διατομής | Οπτικός συγκριτής, μετρητής προφίλ ή CMM |
| Καθαρότητα | Διορθωτής, δείκτης πλέγματος ή πάγκος ελέγχου |
| Στροφή | Εγκατάσταση σημείου και γωνιακή μέτρηση |
| Ελαττώματα επιφάνειας | Οπτική επιθεώρηση και συμφωνημένα δείγματα αποδοχής |
Αυτή η μέθοδος ελέγχου μειώνει τις παρεμβολές συναρμολόγησης και την ασυνεπή προσαρμογή μεταξύ των παρτίδων παραγωγής.
Η ASTM A53 προσδιορίζει συγκολλημένους και απρόσκοπτους μαύρους ή γαλβανισμένους σωλήνες από χάλυβα και βασίζεται κυρίως στις διαστάσεις των στρογγυλών σωλήνων.Κανένα από τα δύο πρότυπα δεν καθορίζει από μόνο του όλες τις διαμετρικές απαιτήσεις για μια ωοειδή τομή που σχηματίζεται με κρύο.
Για το λόγο αυτό, οι παραγγελίες μπορούν να διαχειριστούν μέσω δύο συντονισμένων απαιτήσεων: υλικές και μηχανικές ιδιότητες σύμφωνα με το επιλεγμένο πρότυπο υλικού και τελική οβάλ γεωμετρία, ανοχές,ευθεία, στροφή, κατάσταση της επιφάνειας και μήκος σύμφωνα με το εγκεκριμένο σχέδιο ή το συμφωνημένο πρότυπο σωλήνων ακριβείας.
Αυτό αποτρέπει τον εσφαλμένο ισχυρισμό ότι μια οβάλ διάμετρος με συγκεκριμένο σχέδιο ικανοποιεί αυτόματα κάθε διάμετρο πρόβλεψη ενός προτύπου στρογγυλού σωλήνα.
Οι δοκιμές μπορούν να επιλεγούν ανάλογα με την προβλεπόμενη διαδικασία παραγωγής και τις συνθήκες λειτουργίας.
- Για τα συγκολλημένα συγκροτήματα, προτεραιότητα δίνεται στη χημική σύνθεση, στις ανθεκτικές ιδιότητες, στη συγκόλληση και στην καθαρότητα της επιφάνειας
- Για τα λυγισμένα μέρη, ελέγχεται η επιμήκυνση, η σκληρότητα, η αραίωση του τοίχου και η στρέβλωση της τομής
- Για τα δομικά μέρη που σχετίζονται με την ασφάλεια, μπορούν να παρέχονται δοκιμές τράβηξης, δοκιμές επίπεδησης, δοκιμές υπερήχων ή κυματιδίου ρεύματος, εκθέσεις διαστάσεων και ανιχνεύσιμοι αριθμοί θερμότητας.
Αυτό το σχέδιο επιθεώρησης αποτρέπει τις περιττές δοκιμές, εξασφαλίζοντας παράλληλα την επαλήθευση των κρίσιμων χαρακτηριστικών του τελικού εξαρτήματος.
| Τυποποιημένο σύστημα | Εφαρμόσιμο πρότυπο | Σύντομη περιγραφή |
|---|---|---|
| ΑΣΤΜ | ΑΣTM A53/A53M | Σωλήνες από χάλυβα, χωρίς συγκόλληση και συγκολλημένοι, μαύροι ή ζεστοσυσταθέντες, κυρίως στρογγυλοί, υπό πίεση και μηχανικοί |
| ΑΣΤΜ | ΑΣTM A519 | Μηχανικά σωλήνες από άνθρακα και κράμα χάλυβα χωρίς συγκόλληση, κατάλληλοι ως βάση υλικού για ειδικά προφίλ |
| ΑΣΤΜ | ΑΣTM A369/A369M | Σωλήνες βαρέως τοιχώματος, σφυρηλατημένα και γεμάτα άνθρακα ή σιδηρούχου χάλυβα, για χρήση σε υψηλές θερμοκρασίες· όχι συμβατικό πρότυπο οβάλ σωλήνων |
| Επικεφαλής | EN 10305-1 | Σωλήνες από χάλυβα υψηλής ακρίβειας, χωρίς συγκόλληση, που σέρνονται εν ψυχρώ, με ελεγχόμενες διαστάσεις και ποιότητα επιφάνειας |
| ΔΙΝ | DIN 1629 | Ιστορική προδιαγραφή για συνεχείς κυκλικούς σωλήνες από άλυτο χάλυβα με ειδικές απαιτήσεις ποιότητας |
| ΔΕΣ | JIS G3445 | Σωλήνες από χάλυβα άνθρακα για μηχανικές κατασκευές |
| Εγγύς | GB/T 3639 | Σωλήνες από χάλυβα ακριβείας, έλκονται ή κυλίζονται εν ψυχρώ, χωρίς συγκόλληση |
| GOST | GOST 8734 | Σωλήνες από ατσάλι χωρίς συγκόλληση που έχουν παραμορφωθεί σε κρύο και καλύπτουν διαστάσεις και τεχνικές απαιτήσεις παράδοσης |
Το οβάλ τμήμα παρέχει μια άνετη επιφάνεια λαβής, μειωμένη προβολή από τη δομή του θαλάμου οδήγησης,και αυξημένη αντίσταση κάμψης όταν ο κύριος άξονας είναι προσανατολισμένος προς την κύρια κατεύθυνση φόρτωσης.
Για το συγκεκριμένο προϊόν, το σχέδιο αγοράς θα πρέπει να καθορίζει το προφίλ του σωλήνα, την ακτίνα κάμψης, το μήκος της ευθείας μεταξύ των στροφών, την επιτρεπόμενη επίπεδη θέση μετά την κάμψη, τη θέση της συγκόλλησης, το σύστημα επικάλυψης,και διαστάσεις του τελικού ελαστικούΟ σωλήνας θα πρέπει επίσης να δοκιμάζεται για ρωγμές και υπερβολική αραίωση του τοιχώματος μετά την κάμψη.
| Αξία | Τύπος | C % | Si % | Μν % | Π % Max. | S % Max. |
|---|---|---|---|---|---|---|
| ASTM Α53 βαθμός Α | ΑΣTM A53/A53M | 0.25 το πολύ. | - Δεν ξέρω. | 0.95 το πολύ. | 0.050 | 0.045 |
| Αξία Β ASTM A53 | ΑΣTM A53/A53M | 0.30 το πολύ. | - Δεν ξέρω. | 1.20 το πολύ. | 0.050 | 0.045 |
| ΣΤ35 | DIN 1629 | 0.17 το πολύ. | 0.35 το πολύ. | 0.40 λεπτά. | 0.040 | 0.040 |
| ΣΤ45 | DIN 1629 | 0.21 το πολύ. | 0.35 το πολύ. | 0.40 λεπτά. | 0.040 | 0.040 |
| ΣΤ52 | DIN 1629 | 0.22 το πολύ. | 0.55 το πολύ. | 1.60 το πολύ. | 0.040 | 0.040 |
| Αξία | Τύπος | Ελάχιστη αντοχή απόδοσης | Δυνατότητα τράβηξης | Ελάχιστη επιμήκυνση |
|---|---|---|---|---|
| ASTM Α53 βαθμός Α | ΑΣTM A53/A53M | 205 MPa | 330 MPa ελάχιστα. | Υπολογίζεται σύμφωνα με την έκταση του δείγματος και τον τυποποιημένο τύπο |
| Αξία Β ASTM A53 | ΑΣTM A53/A53M | 240 MPa | 415 MPa min. | Υπολογίζεται σύμφωνα με την έκταση του δείγματος και τον τυποποιημένο τύπο |
| ΣΤ35 | DIN 1629 | 235 MPa | 350-480 MPa | 25% |
| ΣΤ45 | DIN 1629 | 255 MPa | 410-530 MPa | 21% |
| ΣΤ52 | DIN 1629 | 355 MPa | 500-650 MPa | 21% |
-
