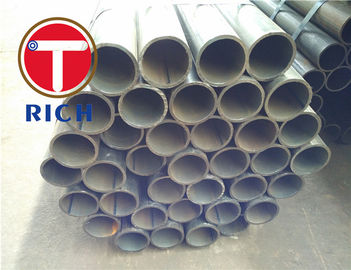

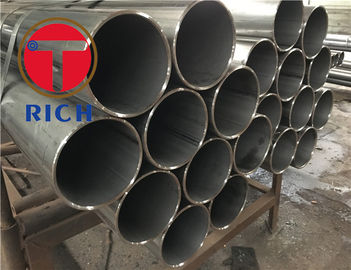

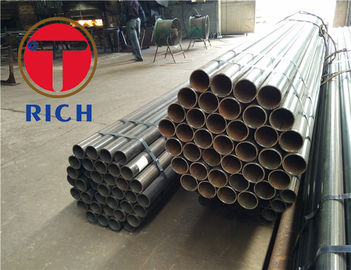

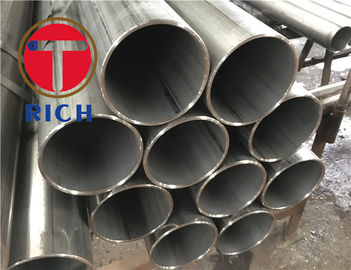

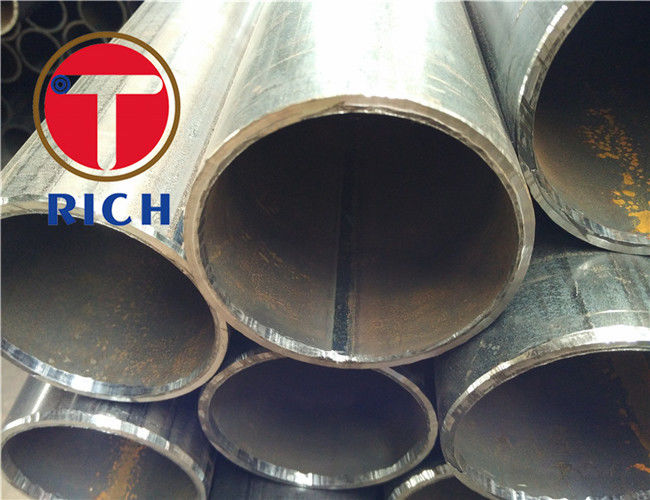

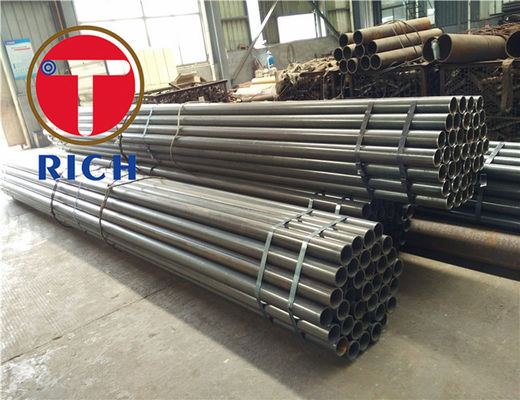

SAE J525 ERW/DOM Ζυγισμένοι σωλήνες από χάλυβα χαμηλού άνθρακα, με έλαση για κάμψη και καύση στη βιομηχανία αυτοκινήτων
Λεπτομέρειες προιόντος
συγκολλητών σωλήνων σιδήρου και χάλυβα
,Ηλεκτρικός ενωμένος στενά αντίσταση σωλήνας χάλυβα
Ο συγκολλημένος χαλύβδινος σωλήνας SAE J525 ERW/DOM είναι ένας κανονικοποιημένος, ψυχρής έλξης, σωλήνας πίεσης από χάλυβα χαμηλής περιεκτικότητας σε άνθρακα με ένα τοίχωμα, σχεδιασμένος για εξαρτήματα ρευστοποιημένης γραμμής αυτοκινήτων που απαιτούν κάμψη, διόγκωση, διαμόρφωση και συγκόλληση. Είναι μια πρακτική επιλογή όταν το σχέδιο απαιτεί αυστηρό έλεγχο OD/ID, καλή ομόκεντρη, λεία επιφάνεια και χαμηλότερο κόστος από τη σωλήνωση χωρίς ραφή, ενώ εξακολουθεί να πληροί τις απαιτήσεις ελεγχόμενης διαμόρφωσης και γραμμής πίεσης.
Το SAE J525 ορίζεται ειδικά για κανονικοποιημένους σωλήνες ERW, ψυχρής έλξης, μονού τοιχώματος χαμηλής πίεσης άνθρακα. η παρεχόμενη σελίδα αναφοράς αναφέρει OD 6-88,9 mm, πάχος τοιχώματος 1-15 mm, παραγωγή ERW + DOM και κατάσταση ανόπτησης.
Σημείωση προμήθειας:η σελίδα αναφοράς αναφέρει SAE1010, SAE1020 και SAE1026. Για αυστηρή προμήθεια SAE J525, η χημεία θα πρέπει να ελέγχεται στα όρια SAE J525, συνήθως C ≤0,18, Mn 0,30-0,60, P ≤0,040 και S ≤0,050. Τα SAE 1020 και SAE 1026 συσχετίζονται συχνότερα με τη μηχανική σωλήνωση ASTM A513 Τύπου 5 DOM και θα πρέπει να αναφέρονται ως ASTM A513 DOM ή ως απόκλιση εγκεκριμένη από τον πελάτη όταν απαιτείται.
| Είδος | Προσδιορισμός |
|---|---|
| Υλικό | Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα για συγκολλημένες και ψυχρής έλξης σωλήνες πίεσης/μηχανικής |
| Πρωτογενές πρότυπο | SAE J525 |
| Συνιστώμενες ποιότητες για αυστηρές παραγγελίες J525 | SAE 1008, SAE 1010, SAE 1012, SAE 1015; SAE 1006 μόνο όταν η θερμική ανάλυση ανταποκρίνεται επίσης στη χημεία J525 |
| Οδός παραγωγής | ERW συγκολλημένος σωλήνας + DOM / ψυχρό σχέδιο |
| Εξωτερική διάμετρος | 6-88,9 χλστ |
| Πάχος τοιχώματος | 1-15 χλστ |
| Μήκος | 1-12 m, κομμένο σε μήκος κατόπιν παραγγελίας |
| Ανοχή διαστάσεων | OD/ID ±0,05 έως ±0,15 mm κατά ομάδα διαμέτρου. ανοχή πάχους τοιχώματος όχι μεγαλύτερη από ±10% |
| Ευθύτητα | Συνιστώμενος έλεγχος παραγγελίας: ≤1,0 mm/m; πιο σφιχτή ευθύτητα που επιβεβαιώνεται με σχέδιο |
| Επιφανειακή κατάσταση | Φωτεινό καθαρό OD/ID, λαδωμένο. φωσφοροποίηση, επίστρωση ψευδαργύρου ή άλλο αντιδιαβρωτικό φινίρισμα κατόπιν συμφωνίας |
| Κατεργασία με θερμοκρασία | Κανονικοποιήθηκε πριν από το κρύο σχέδιο, στη συνέχεια ανόπτηση ελεγχόμενης ατμόσφαιρας / κανονικοποίηση μετά από ψυχρή εργασία |
| Έγγραφα επιθεώρησης | Ιχνηλασιμότητα αριθμού θερμότητας, αναφορά διαστάσεων, έκθεση μηχανικής δοκιμής, χημική ανάλυση και EN 10204 3.1 MTC όταν απαιτείται |
| Χαρακτηριστικός | Τεχνική λεπτομέρεια |
|---|---|
| Ελεγχόμενη χημεία χαμηλών εκπομπών άνθρακα | Η χημεία J525 υποστηρίζει κάμψη και έκρηξη: C ≤0,18, Mn 0,30-0,60, P ≤0,040, S ≤0,050. |
| Ανοπτημένη ποιότητα διαμόρφωσης | Η ελάχιστη επιμήκυνση είναι 35% σε 50 mm, υποστηρίζοντας διαστολή εκτόξευσης και κάμψη σφιχτής ακτίνας. |
| Μηχανική αποδοχή | Αντοχή διαρροής ≥170 MPa, αντοχή εφελκυσμού ≥310 MPa, σκληρότητα Rockwell B ≤65. |
| Σταθερότητα διαστάσεων DOM | Το κρύο τράβηγμα πάνω από τον άξονα βελτιώνει την ομοκεντρικότητα, τη στρογγυλότητα, την ανοχή ID/OD και την ομοιομορφία του τοιχώματος σε σύγκριση με τον συγκολλημένο σωλήνα. |
| Επαλήθευση ακεραιότητας συγκόλλησης | Οι ηλεκτρικές δοκιμές ισοπέδωσης, ανάστροφης ισοπέδωσης, διαστολής, υδροστατικής ή μη καταστρεπτικής ηλεκτρικής δοκιμής μπορούν να καθοριστούν σύμφωνα με την ισχύουσα έκδοση J525 και την παραγγελία αγοράς. |
| Ισοζύγιο κόστους-απόδοσης | Η κατασκευή ERW + DOM είναι γενικά πιο οικονομική από τη σωλήνωση χωρίς συγκόλληση όπου η σχεδίαση εξαρτημάτων δεν απαιτεί απρόσκοπτη κατασκευή. |
| Ανησυχία επαγγελματία αγοραστή | Πρακτική Λύση | Αποτέλεσμα |
|---|---|---|
| Θα ραγίσει ο σωλήνας κατά την κάμψη ή το ξέσπασμα; | Προμήθεια σε ανοπτημένη κατάσταση J525 με ελάχιστη επιμήκυνση 35%, ελεγχόμενη χημεία χαμηλών εκπομπών άνθρακα και προαιρετική επαλήθευση εκτόνωσης/έκρηξης. | Πιο σταθερό σχηματισμό άκρων σωλήνων αυτοκινήτου και λιγότερα απορριπτόμενα φουσκωμένα μέρη. |
| Θα είναι αξιόπιστη η ραφή ERW σε ένα τμήμα γραμμής πίεσης; | Χρησιμοποιήστε την επεξεργασία ERW + DOM με κανονικοποίηση συγκόλλησης, κρύο τράβηγμα και αντίστροφη ισοπέδωση ή ελέγχους NDT όταν καθορίζεται. | Καλύτερη συνοχή στη ζώνη συγκόλλησης και μειωμένος κίνδυνος διαρροής σε διαμορφωμένα συγκροτήματα γραμμής ρευστού. |
| Θα παραμείνουν σταθερές οι διαστάσεις μετά την κοπή και τη συναρμολόγηση; | Ελέγξτε την ανοχή OD/ID ανά ομάδα διαμέτρου, την ανοχή τοιχώματος εντός ±10%, ευθύτητα με σχέδιο και πλήρη ιχνηλασιμότητα θερμότητας με MTC. | Πιο προβλέψιμη προσαρμογή σε βραχίονες, συνδετήρες και εξαρτήματα άκρου σωλήνα. |
Οι αγοραστές υδραυλικών σωλήνων συνήθως αξιολογούν την πίεση σχεδιασμού, την πτώση πίεσης, την παραγωγή θερμότητας, την απόδοση ροής, το συνολικό κόστος του συστήματος και τη συμπεριφορά διαμόρφωσης. Το SAE J525 παραμένει ένα κοινό πρότυπο υδραυλικών σωλήνων χαμηλών εκπομπών άνθρακα, επειδή συνδυάζει την ολκιμότητα με την ελεγχόμενη χημεία και την ακρίβεια των διαστάσεων ψυχρής έλξης.
| Περιοχή / Πρότυπο σύστημα | Πρότυπο | Σύντομη περιγραφή |
|---|---|---|
| SAE | SAE J525 | Συγκολλημένοι και ψυχρής έλξης σωλήνες από χάλυβα χαμηλής περιεκτικότητας σε άνθρακα, ανόπτηση για κάμψη και διόγκωση. κύριο πρότυπο για αυτό το προϊόν. |
| ASTM | ASTM A513 Τύπος 5 | Μηχανικοί σωλήνες DOM από άνθρακα/κράμα ERW. κατάλληλο όταν το σχέδιο προσδιορίζει τον μηχανικό σωλήνα DOM αντί για τον υδραυλικό σωλήνα J525. |
| EN | EN 10305-2 / EN 10305-6 | Το EN 10305-2 καλύπτει συγκολλημένους σωλήνες ακριβείας ψυχρής έλξης. Το EN 10305-6 καλύπτει συγκολλημένους σωλήνες ψυχρής έλξης για υδραυλικά και πνευματικά συστήματα ισχύος. |
| GOST | GOST 8734 / GOST 8733 / GOST 9567 | Πρότυπα σωλήνων ακριβείας με ψυχρή παραμόρφωση που χρησιμοποιούνται στις προμήθειες Ρωσίας/ΚΑΚ. επιβεβαιώστε την απαίτηση άνευ ραφής έναντι συγκόλλησης πριν από την αντικατάσταση. |
| JIS | JIS G3445 | Σωλήνες από ανθρακούχο χάλυβα για δομικούς σκοπούς μηχανών, συμπεριλαμβανομένων ανταλλακτικών αυτοκινήτων και μηχανημάτων. |
| γιγαμπάιτ | GB/T 31315 | Σωλήνες από συγκολλημένο χάλυβα ακριβείας ψυχρής έλξης ή ψυχρής έλασης για κατασκευές αυτοκινήτων και μηχανημάτων. |
Σωλήνας γραμμής πίεσης υδραυλικού τιμονιού αυτοκινήτου-- χρησιμοποιείται ως διαμορφωμένο και διογκωμένο σώμα σωλήνα σε συγκροτήματα υδραυλικού συστήματος διεύθυνσης αυτοκινήτων όπου απαιτείται έλεγχος διαστάσεων, δυνατότητα κάμψης και ποιότητα διαμόρφωσης άκρου σωλήνα.
Ο παρακάτω πίνακας παραθέτει πέντε πρακτικούς τύπους SAE χαμηλών εκπομπών άνθρακα για προμήθεια τύπου J525. Η τελική αποδοχή θα πρέπει να ακολουθεί το πιο πρόσφατο επίσημο πρότυπο, την παραγγελία αγοράς και το πιστοποιητικό δοκιμής μύλου. Το SAE J403 και οι δημοσιευμένοι πίνακες σύνθεσης ανθρακούχου χάλυβα εμφανίζουν τις αναφερόμενες σειρές βαθμών. Η χημεία του J525 πρέπει ακόμα να επιβεβαιωθεί με θερμική ανάλυση.
| Βαθμός SAE | C % | Μν % | P max % | S μέγιστο % | Σημείωση Προμήθειας |
|---|---|---|---|---|---|
| SAE 1006 | ≤0,080 | ≤0,45 / 0,25-0,40 τυπικό | ≤0,030-0,040 | ≤0,035-0,050 | Χρησιμοποιήστε μόνο όταν η θερμική ανάλυση ανταποκρίνεται επίσης στη χημεία του J525. |
| SAE 1008 | ≤0,100 | ≤0,50 / 0,30-0,50 τυπικό | ≤0,030-0,040 | ≤0,035-0,050 | Κατάλληλη ποιότητα σχηματισμού χαμηλής περιεκτικότητας σε άνθρακα για σωλήνες τύπου J525. |
| SAE 1010 | 0,080-0,130 | 0,30-0,60 | ≤0,030-0,040 | ≤0,035-0,050 | Χρησιμοποιείται συνήθως για υδραυλικές σωλήνες SAE J525. |
| SAE 1012 | 0,100-0,150 | 0,30-0,60 | ≤0,040 | ≤0,050 | Συμβατή επιλογή χαμηλών εκπομπών άνθρακα όταν καθορίζεται με σχέδιο. |
| SAE 1015 | 0,130-0,170 / 0,130-0,180 | 0,30-0,60 | ≤0,030-0,040 | ≤0,035-0,050 | Άνω άκρο χημείας συμβατής με χαμηλές εκπομπές άνθρακα J525. |
Για παραγγελίες SAE J525, η μηχανική αποδοχή συνήθως ελέγχεται από το πρότυπο σωλήνωσης και την κατάσταση παράδοσης, όχι μόνο από την ονομασία βαθμού SAE. Οι παρακάτω τιμές ισχύουν για την αποδοχή ανόπτησης/κανονικοποιημένης σωλήνωσης ψυχρής έλξης J525.
| Βαθμός SAE | Προϋπόθεση Παράδοσης | Ελάχ | Ελάχ. Αντοχή Ελάχ | Επιμήκυνση σε 50 mm min | Σκληρότητα μέγ |
|---|---|---|---|---|---|
| SAE 1006 | SAE J525 ανόπτηση / κανονικοποιημένη ψυχρή έλξη | 170 MPa | 310 MPa | 35% | HRB 65 |
| SAE 1008 | SAE J525 ανόπτηση / κανονικοποιημένη ψυχρή έλξη | 170 MPa | 310 MPa | 35% | HRB 65 |
| SAE 1010 | SAE J525 ανόπτηση / κανονικοποιημένη ψυχρή έλξη | 170 MPa | 310 MPa | 35% | HRB 65 |
| SAE 1012 | SAE J525 ανόπτηση / κανονικοποιημένη ψυχρή έλξη | 170 MPa | 310 MPa | 35% | HRB 65 |
| SAE 1015 | SAE J525 ανόπτηση / κανονικοποιημένη ψυχρή έλξη | 170 MPa | 310 MPa | 35% | HRB 65 |
-
