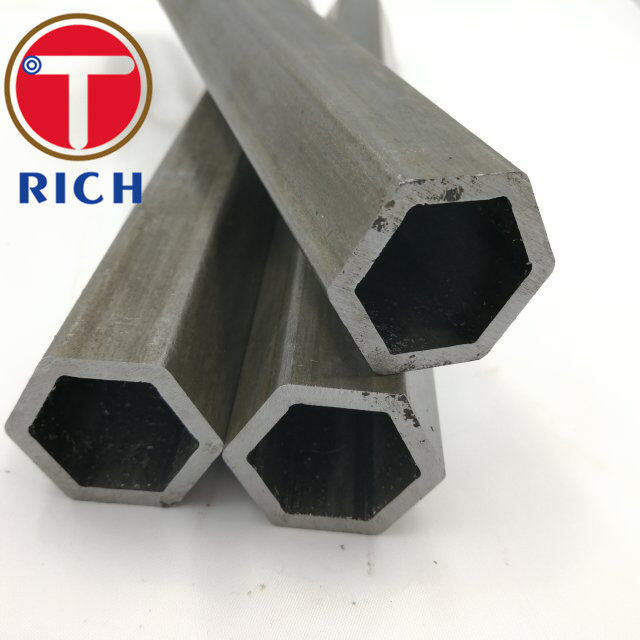

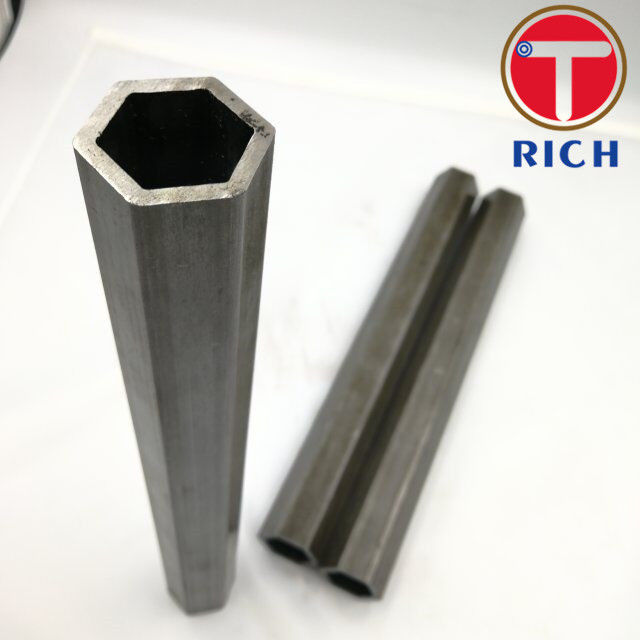

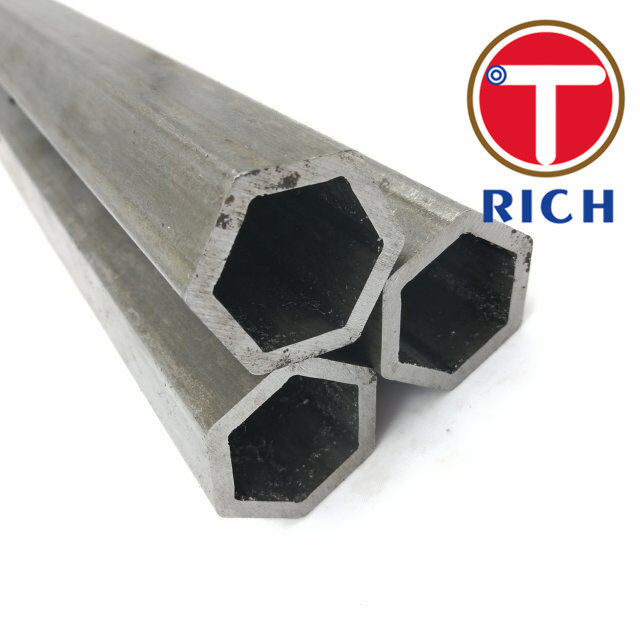

Εξαγωνικός σωλήνας χωρίς συγκόλληση από χάλυβα ASTM A500 με ψυχρή έλξη
Ο εξαγωνικός σωλήνας χωρίς συγκόλληση με ψυχρή έλξη της TORICH είναι σωλήνας από ανθρακούχο χάλυβα για δομικά εξαρτήματα που ορίζονται με έλξη. Η διαδρομή κατασκευής χωρίς συγκόλληση και το εξαγωνικό προφίλ καθορίζονται για να ταιριάζουν στη γεωμετρία του εξαρτήματος. Οι παραγγελίες πρέπει να προσδιορίζουν την ποιότητα ASTM A500, την έκδοση του προτύπου, την τελική κατάσταση παράδοσης και το εγκεκριμένο σχέδιο διατομής.
Η υπάρχουσα καταχώριση προϊόντος προσδιορίζει την ψυχρή έλξη, μια εσωτερική εξαγωνική διαμόρφωση και μήκη έως 12.000 mm. Επομένως, τα εσωτερικά και εξωτερικά προφίλ πρέπει να επιβεβαιωθούν πριν από την παραγγελία. Υπάρχουσα προδιαγραφή προϊόντος.
Προδιαγραφές
| Στοιχείο | Προδιαγραφή |
|---|---|
| Υλικό | Ανθρακούχος χάλυβας |
| Διέπον πρότυπο | ASTM A500/A500M-23, υπό την επιφύλαξη της έκδοσης που καθορίζεται στην εντολή αγοράς |
| Βαθμός | B, C ή D· η διαθεσιμότητα βαθμού και κατασκευής απαιτεί επιβεβαίωση |
| Διαδικασία κατασκευής | Ψυχρή έλξη, χωρίς συγκόλληση |
| Διατομή | Εξαγωνικό προφίλ σύμφωνα με εγκεκριμένο σχέδιο· προσδιορίστε εάν το εξάγωνο είναι εσωτερικό, εξωτερικό ή και τα δύο |
| Εξωτερική διάμετρος / διαστάσεις | Ειδικές για το σχέδιο· χρησιμοποιήστε την εξωτερική διάμετρο για κυκλική εξωτερική επιφάνεια ή διαστάσεις από επίπεδο σε επίπεδο και από γωνία σε γωνία για εξωτερικό εξάγωνο |
| Εσωτερική οπή | Οι διαστάσεις εσωτερικής εξαγωνικής οπής, οι ακτίνες γωνιών και ο προσανατολισμός πρέπει να καθορίζονται όπου εφαρμόζεται |
| Πάχος τοιχώματος | Ειδικό για το σχέδιο· καθορίστε το ελάχιστο πάχος τοιχώματος και τις θέσεις επιθεώρησης |
| Μήκος | Προσαρμοσμένα μήκη 1–12 m, υπό την επιφύλαξη του προφίλ και της επιβεβαίωσης της παραγγελίας· αναφερόμενο μέγιστο: 12.000 mm |
| Εύρος ανοχής | Οι διαστάσεις προφίλ, το πάχος τοιχώματος, οι ακτίνες και η στρέψη πρέπει να συμφωνηθούν σύμφωνα με το ASTM A500 Τμήμα 12· δεν διεκδικείται καθολική εξαγωνική ανοχή |
| Ευθύτητα | Συμφωνήστε το όριο αποδοχής για το ειδικό προφίλ. Γενική αναφορά A500M: μέγιστη απόκλιση = 2 × L mm, όπου L είναι το συνολικό μήκος σε μέτρα· 12 mm ανά 6 m |
| Επιφανειακή κατάσταση | Όπως συμφωνήθηκε στην παραγγελία· προσδιορίστε την καθαριότητα, την προστασία από τη διάβρωση και οποιαδήποτε απαίτηση αριθμητικής τραχύτητας |
| Θερμική επεξεργασία | Βαθμοί B/C: μπορεί να συμφωνηθεί ανακούφιση τάσεων ή ανόπτηση. Βαθμός D: υποχρεωτική θερμική επεξεργασία σύμφωνα με το πρότυπο |
| Άκρα | Τετράγωνη κοπή· προσδιορίστε τις απαιτήσεις εσωτερικής και εξωτερικής αφαίρεσης γρεζιών |
Η διαθεσιμότητα και οι ανοχές ειδικών σχημάτων απαιτούν συμφωνία με τον κατασκευαστή. Η γενική αναφορά ευθύτητας δεν είναι επαληθευμένη ικανότητα ακριβούς ευθυγράμμισης. ASTM A500/A500M-23, Τμήματα 11–12.
Κύρια Χαρακτηριστικά
- Καθορισμένη αντοχή Βαθμού C: ελάχιστη αντοχή διαρροής 345 MPa και αντοχή εφελκυσμού 425 MPa σύμφωνα με το A500M-23, συμπεριλαμβανομένων ειδικών σωληνωτών σχημάτων.
- Καθορισμένη εξαγωνική γεωμετρία: οι διαστάσεις από επίπεδο σε επίπεδο, οι ακτίνες γωνιών, ο προσανατολισμός της εσωτερικής οπής και η στρέψη ελέγχονται μέσω του συμφωνημένου σχεδίου.
- Κατασκευή χωρίς συγκόλληση: η καθορισμένη διαδρομή κατασκευής εξαλείφει μια διαμήκη γραμμή συγκόλλησης κατασκευής.
- Κατάσταση παράδοσης ανάλογα με τον βαθμό: Ο Βαθμός D απαιτεί θερμική επεξεργασία σε τουλάχιστον 590°C, με χρόνο διατήρησης που ορίζεται από το πρότυπο.
Οι τιμές αντοχής και θερμικής επεξεργασίας είναι τυπικές απαιτήσεις, αντί για μετρήσεις για μια μεμονωμένη αποστολή. ASTM A500/A500M-23, Τμήματα 6 και 9.
Τα Πλεονεκτήματά μας
- Σαφείς απαιτήσεις εφαρμογής. Η παραγγελία βάσει σχεδίου διακρίνει ένα εσωτερικό εξάγωνο από ένα εξωτερικό εξάγωνο και καθορίζει τις διαστάσεις σύζευξης. Αυτό καθιερώνει μετρήσιμα κριτήρια αποδοχής αντί να βασίζεται σε μια ασαφή "μέγεθος εξαγωνικού σωλήνα".
- Τεχνικές πληροφορίες ανά βαθμό. Ξεχωριστοί πίνακες χημικής σύνθεσης και μηχανικών ιδιοτήτων προσδιορίζουν τον επιλεγμένο βαθμό. Η προδιαγραφή αγοράς πρέπει επίσης να προσδιορίζει την τελική κατάσταση παράδοσης, ώστε η ψυχρή έλξη και οποιαδήποτε επακόλουθη θερμική επεξεργασία να λαμβάνονται υπόψη κατά την επιβεβαίωση της συμμόρφωσης.
- Καθορισμένη τεκμηρίωση επιθεώρησης. Προσδιορίστε τα αποτελέσματα ανάλυσης τήξης, τα αποτελέσματα δοκιμής εφελκυσμού και μια έκθεση επιθεώρησης έναντι του εγκεκριμένου σχεδίου προφίλ στην εντολή αγοράς. Η επιθεώρηση από τρίτους αναφέρεται ως διαθέσιμη, υπό την επιφύλαξη της επιβεβαίωσης της παραγγελίας.
Αυτοί οι έλεγχοι αγοράς αφορούν τη συμφωνία διαστάσεων ειδικών σχημάτων και τις απαιτήσεις πιστοποίησης. ASTM A500/A500M-23, Τμήματα 12 και 18. Η διαθεσιμότητα επιθεώρησης από τρίτους αναφέρεται στην υπάρχουσα προδιαγραφή προϊόντος.
Εφαρμοστέα Πρότυπα
Το ASTM A500/A500M διέπει αυτήν την περιγραφή προϊόντος. Τα άλλα πρότυπα παρακάτω είναι αναφορές για ξεχωριστά καθορισμένες παραγγελίες· δεν καθιερώνουν ισοδύναμους βαθμούς ή αυτόματη συμμόρφωση με πολλαπλά πρότυπα.
| Σύστημα | Πρότυπο και συνάφεια |
|---|---|
| ASTM | A500/A500M-23: δομικοί σωλήνες από ανθρακούχο χάλυβα ψυχρής διαμόρφωσης, συμπεριλαμβανομένων σωλήνων χωρίς συγκόλληση και ειδικών σχημάτων. Προσδιορίστε A500M κατά την παραγγελία σύμφωνα με τις απαιτήσεις SI. |
| EN | EN 10305-1:2016: σωλήνες χάλυβα ακριβείας ψυχρής έλξης χωρίς συγκόλληση· η εφαρμογή σε άλλες διατομές απαιτεί μια κατάλληλη συμφωνημένη προδιαγραφή. |
| GOST | GOST 13663-86: τεχνικές απαιτήσεις για διαμορφωμένους χαλύβδινους σωλήνες· αξιολογήστε ξεχωριστά το απαιτούμενο προφίλ και τις απαιτήσεις παράδοσης. |
| JIS | JIS G 3445:2025: σωλήνες από ανθρακούχο χάλυβα για μηχανικές κατασκευές· αξιολογήστε ξεχωριστά τον βαθμό, τη γεωμετρία και τις απαιτήσεις παράδοσης. |
| GB | GB/T 3094-2012: διαμορφωμένοι χαλύβδινοι σωλήνες ψυχρής έλξης· αναφέρεται επίσης στην υπάρχουσα καταχώριση. |
Πηγές: ASTM, BSI, Rosstandart, Japanese Standards Association και SAMR.
Εφαρμογή
Γεωργικά μηχανήματα — εξαγωνικός δακτύλιος εντοπισμού για σύνδεση σταθερού πλαισίου. Το προφίλ μπορεί να παρέχει περιστροφική τοποθέτηση για ένα αντίστοιχο εξάρτημα. Η καταλληλότητα απαιτεί την τεχνική αξιολόγηση της εφαρμογής, των φορτίων και του σχεδιασμού της σύνδεσης από τον αγοραστή· αυτή είναι μια προτεινόμενη εφαρμογή, όχι μια τεκμηριωμένη εγκατάσταση.
Χημική Σύνθεση
Το ASTM A500/A500M-23 περιέχει τρεις βαθμούς: B, C και D. Οι παρακάτω τιμές είναι όρια ανάλυσης τήξης σε % κατά μάζα.
| Βαθμός | C, μέγ. | Mn, μέγ.* | P, μέγ. | S, μέγ. | Cu, ελάχ.** |
|---|---|---|---|---|---|
| B | 0.26 | 1.35 | 0.035 | 0.035 | 0.20 |
| C | 0.23 | 1.35 | 0.035 | 0.035 | 0.20 |
| D | 0.26 | 1.35 | 0.035 | 0.035 | 0.20 |
Μηχανικές Ιδιότητες
Οι παρακάτω ελάχιστες απαιτήσεις A500M-23 ισχύουν για ειδικά σωληνωτά σχήματα.
| Βαθμός | Αντοχή εφελκυσμού, ελάχ. (MPa) | Αντοχή διαρροής, ελάχ. (MPa) | Επιμήκυνση σε 50 mm, ελάχ. (%) |
|---|---|---|---|
| B | 400 | 315 | 23* |
| C | 425 | 345 | 21** |
| D | 400 | 250 | 23* |
![]()
![]()
![]()
![]()
![]()
![]()
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε κατασκευαστής και μπορούμε επίσης να παρέχουμε εμπορικές υπηρεσίες.
Ε: Πόσο καιρό είναι ο χρόνος παράδοσής σας;
Α: Ο τυπικός χρόνος παράδοσης είναι 10-15 ημέρες για αγαθά σε απόθεμα και 30-40 ημέρες για αγαθά εκτός αποθέματος, ανάλογα με την ποσότητα της παραγγελίας. Το χρονοδιάγραμμα παράδοσης επιβεβαιώνεται με την παραγγελία.
Ε: Παρέχετε δείγματα; Είναι δωρεάν;
Α: Τα δείγματα μπορούν να παρασχεθούν δωρεάν· ο αγοραστής πληρώνει το κόστος μεταφοράς. Παρακαλούμε επιβεβαιώστε τη διαθεσιμότητα δειγμάτων πριν από την αποστολή.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Για παραγγελίες κάτω των 2.000 USD, η πληρωμή είναι 100% προκαταβολή. Για παραγγελίες άνω των 2.000 USD, η πληρωμή είναι 30% T/T προκαταβολή, με το υπόλοιπο να πληρώνεται πριν από την αποστολή. Οι όροι για παραγγελίες ακριβώς 2.000 USD επιβεβαιώνονται στην προσφορά.
