Σωλήνας λέβητα υψηλής πίεσης ASTM A192 με ελεγχόμενη εσωτερική γεωμετρία νευρώσεων για βελτιωμένη μεταφορά θερμότητας
Λεπτομέρειες προιόντος
Χωρίς συγκόλληση δομικός σωλήνας χάλυβα άνθρακα
,Άνευ ραφής σωλήνας χάλυβα ASTM A500
,Άνευ ραφής σωλήνας χάλυβα υψηλών λεβήτων

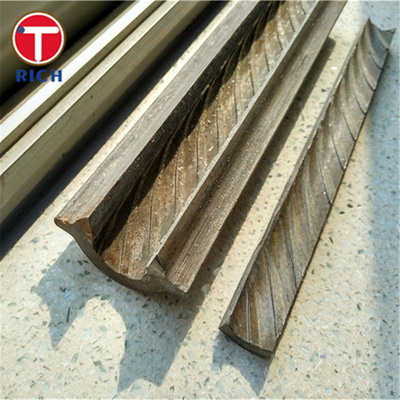

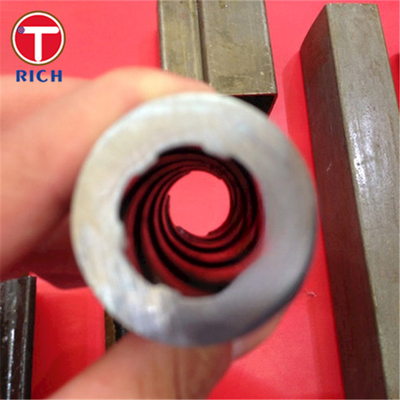

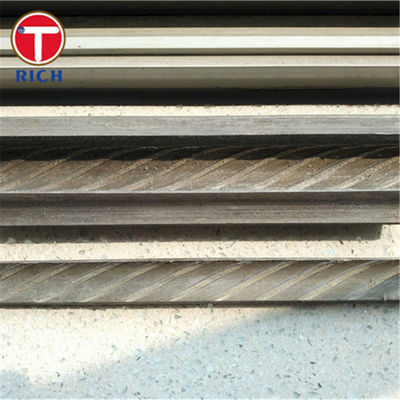

Οι εσωτερικά ελαφρωμένοι σωλήνες λέβητα ASTM A192 και ASTM A210 είναι σωλήνες άνθρακα χωρίς συγκόλληση που κατασκευάζονται με ελεγχόμενα εσωτερικά ελικοειδή πλευρά.βελτιώνει την ανάμειξη με το νερό, διαταράσσει το θερμικό όριο στρώματος και συμβάλλει στη διατήρηση σταθερής ψύξης του τοιχώματος του σωλήνα σε συνθήκες υψηλής ροής θερμότητας.
Οι σωλήνες αυτοί επιλέγονται συνήθως για κυκλώματα καυστήρων υψηλής πίεσης όπου οι συμβατικοί σωλήνες ομαλής διάτρησης μπορεί να παρέχουν ανεπαρκή εσωτερική αναταραχή σε μειωμένη ροή μάζας.ελάχιστο υπολειπόμενο πάχος τοίχου, τη γεωμετρία των πλευρών, τις διαμετρικές ανοχές, τη θερμική επεξεργασία και τις δοκιμές πίεσης πρέπει να προσδιορίζονται χωριστά στην παραγγελία αγοράς.
| Άρθρο | Διαθέσιμη προδιαγραφή |
|---|---|
| Προϊόν | Σωλήνες λέβητα με εσωτερικό σχοινί χωρίς συγκόλληση |
| Υλικό | Χάλυβα άνθρακα |
| Πρωταρχικά πρότυπα | Αρμόδια για την παρακολούθηση των επιβατών |
| Πρωτοβάθμια βαθμοί | ΑΣTM A192, ΑΣTM A210 βαθμίδα Α-1, ΑΣTM A210 βαθμίδα Γ |
| Εναλλακτικές κατηγορίες | EN 10216-2 P235GH, JIS G3461 STB410, GB/T 5310 |
| Συστήματα κατασκευής | Χωρίς έλξη σωλήνες, θερμά ή κρύα, με επακόλουθο ελεγχόμενο εσωτερικό σφραγίσιμο |
| Εξωτερική διάμετρος | Συνήθως 31,8-76,2 mm· άλλες διαστάσεις σύμφωνα με την τεχνική εξέταση |
| Μύθος τοίχου | Συνήθως 3,0-12,0 mm, με βάση το ελάχιστο τοίχωμα που παραμένει κάτω από τη ρίζα του πλευράς |
| Διάρκεια | 1-12 m· διαθέσιμη σταθερή, τυχαία ή διαμετρημένη παροχή |
| Τύπος πλευράς | Εσωτερικά ελικοειδή πλευρά με ένα ή περισσότερα ανοίγματα |
| Γεωμετρία των πλευρών | Υψόμετρο, πλάτος, κλίση, γωνία οδήγησης και αριθμός εκκίνησης των πλευρών σύμφωνα με το εγκεκριμένο σχέδιο |
| Ανεκτικότητα σε υπερβολική δόση | Σύμφωνα με το ισχύον πρότυπο ASTM, ASME, EN, JIS ή GB |
| Ανεκτικότητα στο τοίχωμα | Ελέγχεται στο ελάχιστο τοίχωμα στη ρίζα των πλευρών· διαθέσιμη ειδική ανοχή του σχεδίου |
| Καθαρότητα | Συνήθως ≤ 1,5 mm ανά μέτρο ή όπως ορίζεται στην παραγγελία αγοράς |
| Τελική κατάσταση | Άλλες συσκευές για την επεξεργασία ή την επεξεργασία υδραυλικών υλικών |
| Κατάσταση της επιφάνειας | Άλλα από τα προϊόντα της κλάσης 8528 |
| Θερμική επεξεργασία | Πλήρης επεξεργασία αναψύξης, εξομάλυνσης ή απομάκρυνσης της έντασης ανάλογα με την ποιότητα και τον τρόπο παραγωγής |
| Επιθεώρηση | Επιθεώρηση διαστάσεων, μέτρηση προφίλ πλευράς, δοκιμή εφελκυσμού, δοκιμή επίπεδωσης ή φλαρίσματος, δοκιμή σκληρότητας, υδροστατική δοκιμή και NDT |
| Πιστοποίηση | EN 10204 3.1· διαθέσιμη επιθεώρηση από τρίτους |
Το ύψος των πλευρών, η πλάτη των πλευρών, η γωνία οδήγησης, η ακτίνα πλευρών-ρίζας και ο αριθμός των εκκινήσεων ελέγχονται σύμφωνα με εγκεκριμένο σχέδιο διατομής.Η επιθεώρηση του προφίλ των πλευρών πρέπει να διεξάγεται και στα δύο άκρα του σωλήνα και στις συμφωνημένες ενδιάμεσες θέσεις..
Η προδιαγραφή αγοράς θα πρέπει να κάνει σαφή διάκριση μεταξύ:
- Ονομαστικό πάχος τοιχώματος στην ομαλή διατομή
- Ελάχιστο υπολειπόμενο πάχος τοιχώματος κάτω από τη ρίζα των πλευρών
- Μέγιστο ύψος πλευρών
- Ελάχιστη εσωτερική περιοχή ροής
- Επιτρεπόμενη απόκλιση του προφίλ των πλευρών
Οι ελικοειδείς πλευρές προκαλούν περιστροφικό συστατικό στην ροή του ατμού νερού. Αυτό αυξάνει την εσωτερική ανάμειξη και μειώνει το πάχος του θερμικού οριακού στρώματος δίπλα στο τοίχωμα του σωλήνα.
Το όφελος από την απόδοση εξαρτάται από τον πλήρη συνδυασμό:
- Αναλογία ύψους πλευράς προς διάτρηση
- Στροφή των πλευρών και γωνία μόλυβδου
- Δυνατότητα ροής μάζας
- Ποιότητα ατμού
- Πίεση λειτουργίας
- Εφαρμοσμένη ροή θερμότητας
- Προσανατολισμός του σωλήνα
Επομένως, η γεωμετρία των σφραγίδων θα πρέπει να επιλέγεται από τον θερμο-υδραυλικό υπολογισμό του σχεδιαστή λέβητα και όχι από μια γενική διάσταση καταλόγου.
Για τους υπολογισμούς πίεσης, η κρίσιμη διάσταση τοιχώματος είναι συνήθως το ελάχιστο υπόλοιπο τοίχωμα που μετράται κάτω από το αυλάκι ή στη ρίζα του πλευράς,όχι το φαινόμενο τοίχωμα μετρούμενο σε όλη την ανυψωμένη πλευρά.
Η διαμετρική επιθεώρηση μας μπορεί να περιλαμβάνει:
- Επισκόπηση πάχους τοιχώματος με υπερήχους
- Μετρήση μεταλλωγραφικής διατομής
- Επιβεβαίωση ύψους πλευράς
- Υπολογισμός έκτασης γεώτρησης
- Μέτρηση εκκεντρικότητας
- Επιθεώρηση συνέχειας των πλευρών από άκρη σε άκρη
Το ASTM A192 καλύπτει αδιάβροχους σωλήνες λέβητα από χάλυβα άνθρακα για χρήση υψηλής πίεσης, ενώ το ASTM A210 καλύπτει αδιάβροχους σωλήνες λέβητα και υπερθερμαντήρα από χάλυβα μεσαίου άνθρακα των κλάσεων Α-1 και Γ.
Η τυπική επαλήθευση περιλαμβάνει:
- Ανάλυση θερμότητας
- Ανάλυση προϊόντος όταν απαιτείται
- Δοκιμές ελαστικότητας
- Δοκιμή επιπλατυσμού ή καύσης
- Δοκιμή σκληρότητας
- Υδροστατική ή επιτρεπόμενη μη καταστροφική ηλεκτρική δοκιμή
- Επιθεώρηση διαστάσεων
- Οπτική εξέταση της επιφάνειας
- Μέτρηση του προφίλ των εσωτερικών πλευρών
Ένα συχνό σφάλμα αγοράς είναι να προσδιορίζεται μόνο το ονομαστικό πάχος του τοίχου, αγνοώντας το μέταλλο που εκτοπίζεται κατά τη διάρκεια της σφραγιστικής.
Πριν από την παραγωγή, επιβεβαιώνουμε:
- Τοίχος εκκίνησης με ομαλό σωλήνα
- Τελειωμένο ελάχιστο τοίχωμα κάτω από τη ρίζα των πλευρών
- Υψόμετρο των πλευρών
- Τελική εσωτερική διάμετρος
- Ελάχιστη περιοχή ροής
- Επιτρεπόμενη εκκεντρικότητα
Αυτό εμποδίζει έναν σωλήνα να ανταποκρίνεται στις εξωτερικές διαστάσεις ενώ δεν πληροί τις ελάχιστες απαιτήσεις τοιχώματος για το σχεδιασμό πίεσης.
Το πρότυπο υλικού από μόνο του δεν καθορίζει τη γεωμετρία θερμικής απόδοσης ενός εσωτερικά ελαττωματικού σωλήνα.και κατασκευαστής σωλήνων.
Τα αρχεία επιθεώρησης μπορούν να περιλαμβάνουν:
- Υψόμετρο των πλευρών
- Στροφή των πλευρών
- Γωνία οδήγησης
- Αριθμός εκκίνησης πλευρών
- Ακτίνα πλευράς
- Περιοχή εσωτερικής ροής
- Φωτογραφίες προφίλ ή αντιγραφές μετρήσεων
Αυτό παρέχει ανιχνεύσιμη απόδειξη ότι ο προμηθευόμενος σωλήνας αντιστοιχεί στον εγκεκριμένο σχεδιασμό λέβητα.
Ένας εσωτερικά σφραγισμένος σωλήνας μπορεί να ανταποκρίνεται στις ιδιότητες του υλικού, αλλά εξακολουθεί να δημιουργεί προβλήματα κατασκευής εάν τα άκρα του σωλήνα, η ωορρηξία, η υπολειμματική πίεση ή η λήξη των πλευρών δεν ελέγχονται.
Οι διαθέσιμοι έλεγχοι περιλαμβάνουν:
- Ζώνες ομαλής άκρης για συγκόλληση
- Ελεγχόμενη διαρροή πλευρών
- Τετραγωνικά κομμένα και ξεφλουδισμένα άκρα
- Τοπική επιθεώρηση διαστάσεων σε ζώνες συγκόλλησης
- Ομαλοποιημένη ή ανακουφισμένη από το άγχος κατάσταση
- Μακροεξέταση της τελικής ενότητας
- Υποστήριξη για την κατάρτιση των προσόντων της διαδικασίας συγκόλλησης με χρήση υλικού παραγωγής
| Τύπος | Πεδίο εφαρμογής |
|---|---|
| ΑΣTM A192/A192M | Σωλήνες θερμοσίφωνης από χάλυβα άνθρακα χωρίς συγκόλληση, για χρήση υψηλής πίεσης |
| Ειδικότερα, οι διατάξεις του παρόντος κανονισμού ισχύουν για: | Προδιαγραφή υλικού κωδικού λέβητα ASME που αντιστοιχεί στην ASTM A192 |
| ΑΣTM A210/A210M | Σωλήνες θερμαντήρων και υπερθερμαντήρων από μέσο χάλυβα άνθρακα |
| Ειδικότερα, οι διατάξεις του παρόντος κανονισμού ισχύουν για τα οχήματα με κινητήρα. | Προδιαγραφή υλικού κωδικού λέβητα ASME που αντιστοιχεί στην ASTM A210 |
| ΑΣTM A450/A450M | Γενικές απαιτήσεις για σωλήνες λέβητα και θερμοανταλλάκτη άνθρακα και χαμηλής κράσεως χάλυβα |
| EN 10216-2 | Σωλήνες από χάλυβα χωρίς συγκόλληση για την πίεση σε υψηλή θερμοκρασία |
| JIS G3461 | Σωλήνες από χάλυβα άνθρακα για λέβητες και ανταλλακτές θερμότητας |
| GB/T 5310 | Σωλήνες από χάλυβα χωρίς συγκόλληση για λέβητες υψηλής πίεσης |
Οι εσωτερικά σφραγισμένοι σωλήνες χρησιμοποιούνται ως υπό πίεση σωλήνες νερού στο τείχος σε ζώνες φούρνων υψηλής θερμικής ροής.Οι πλευρές αυξάνουν την αναταραχή στην πλευρά του νερού και βοηθούν στη σταθεροποίηση της ψύξης του σωλήνα, όπου ο σχεδιασμός λειτουργίας επιτρέπει χαμηλότερη ροή μάζας από ό, τι θα ήταν κανονικά αποδεκτό για σωλήνες ομαλής διάτρησης.
Για την εφαρμογή αυτή, η προδιαγραφή αγοράς θα πρέπει να καθορίζει:
- Πίεση σχεδιασμού λέβητα
- Θέρμανση μετάλλου σχεδιασμού
- Πεδίο ροής θερμότητας
- Μάζα ροής υδρατμών
- Προσανατολισμός του σωλήνα
- Κατηγορία υλικού
- Ελάχιστο τοίχωμα στη ρίζα του πλευράς
- Γεωμετρία των πλευρών
- Διάστημα συγκόλλησης με ομαλό τέλος
- Απαιτούμενη NDT
- Εφαρμόσιμος κώδικας κατασκευής λέβητα
Οι τιμές που παρατίθενται κατωτέρω είναι οι μέγιστες απαιτήσεις ή οι απαιτήσεις εύρους σε ποσοστό μάζας.
| Αξία | Γ | Ναι. | Μ | Π | S |
|---|---|---|---|---|---|
| Αρμόδια για την παρακολούθηση των οχημάτων με κινητήρα | 0.06-0.18 | ≤0.25 | 0.27-0.63 | ≤0.035 | ≤0.035 |
| Αξία ASTM A210 Α-1 / ASME SA-210 Α-1 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| Αξία ASTM A210 C / ASME SA-210 C | ≤0.35 | ≥0.10 | 0.29-1.06 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH | ≤0.16 | ≤0.35 | 0.60-1.20 | ≤0.025 | ≤0.020 |
| JIS G3461 STB410 | ≤0.32 | ≤0.35 | 0.30-0.80 | ≤0.035 | ≤0.035 |
Η δημοσιευμένη σύνθεση του ASTM A192 περιλαμβάνει 0,06-0,18% άνθρακα, 0,27-0,63% μαγγανίου, μέγιστο 0,035% φωσφόρου, μέγιστο 0,035% θείου και μέγιστο 0,25% πυριτίου.
Οι μηχανικές ιδιότητες διαφέρουν ανάλογα με τις διαστάσεις του προϊόντος, τον προσανατολισμό της δοκιμής, τη θερμική επεξεργασία και την έκδοση του ισχύοντος προτύπου.Οι παρακάτω τιμές είναι κοινώς καθορισμένες ελάχιστες ιδιότητες θερμοκρασίας δωματίου.
| Αξία | Ελάχιστη αντοχή σε τράβηγμα | Ελάχιστη αντοχή απόδοσης | Ελάχιστη επιμήκυνση | Τυπικό όριο σκληρότητας |
|---|---|---|---|---|
| Αρμόδια για την παρακολούθηση των οχημάτων με κινητήρα | 325 MPa | 180 MPa | 35% | 77 HRB |
| Αξία ASTM A210 Α-1 / ASME SA-210 Α-1 | 415 MPa | 255 MPa | 30% | 79 HRB |
| Αξία ASTM A210 C / ASME SA-210 C | 485 MPa | 275 MPa | 30% | 89 HRB |
| EN 10216-2 P235GH | 360-500 MPa | 235 MPa | 25% | Σύμφωνα με τις προϋποθέσεις παράδοσης |
| JIS G3461 STB410 | 410 MPa | 245 MPa | 25% | Σύμφωνα με τις απαιτήσεις JIS |
Αν έχετε άλλες ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μου.
-
