Σωλήνας από χάλυβα άνθρακα χωρίς συγκόλληση ASTM A530/A530M για υπηρεσία λεβήτων υψηλής πίεσης
Βασικές Ιδιότητες
Τόπος καταγωγής:
Κίνα, zhejiang
Ονομασία μάρκας:
TORICH
Πιστοποίηση:
ISO9001, ISO14001, TS16949
Αριθμός μοντέλου:
ASTM A530
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1Tons
Τιμή:
διαπραγματεύσιμα
Όροι πληρωμής:
L/C,D/A,D/P,T/T,Western Union,
Ικανότητα εφοδιασμού:
5000Tons το χρόνο
Σύνοψη του προϊόντος
ASTM A530 Ειδικός Σωλήνας από ανθρακούχο χάλυβα για λέβητες υψηλής πίεσης Το ASTM A530/A530M είναι μια προδιαγραφή γενικών απαιτήσεων για ειδικούς σωλήνες από ανθρακούχο και κραματωμένο χάλυβα. Θεσπίζει κοινές απαιτήσεις για την κατασκευή, τις διαστάσεις, τις ανοχές, τις δοκιμές, την επιθεώρηση, την ...
Λεπτομέρειες προιόντος
Επισημαίνω:
astm ενωμένος στενά a530 σωλήνας
,ενωμένος στενά σωλήνας για την αυτόματη ψύξη
,ενωμένος στενά σωλήνας χάλυβα για την αυτόματη ψύξη
Material:
Ανθρακούχο χάλυβα χωρίς ραφή
General Standard:
ASTM A530/A530M
Recommended Product Standard:
ASTM A106/A106M
Available Grades:
A106 Βαθμός Α, Βαθμός Β, Βαθμός Γ; A524 Βαθμός Ι, Βαθμός II
Manufacturing Process:
Άνευ ραφής, φινιρίσματος θερμής ή ψυχρής έλξης σύμφωνα με τις ισχύουσες προδιαγραφές προϊόντος
Outside Diameter:
NPS 1/8 και άνω. προσαρμοσμένο OD διαθέσιμο σύμφωνα με το πρότυπο προϊόντος και την παραγγελία
Wall Thickness:
Πρόγραμμα 10 έως XXS ή καθορισμένο ονομαστικό/ελάχιστο πάχος τοιχώματος
Length:
1–12 m, προσαρμόσιμο
Περιγραφή του προϊόντος
ASTM A530 Ειδικός Σωλήνας από ανθρακούχο χάλυβα για λέβητες υψηλής πίεσης
Το ASTM A530/A530M είναι μια προδιαγραφή γενικών απαιτήσεων για ειδικούς σωλήνες από ανθρακούχο και κραματωμένο χάλυβα. Θεσπίζει κοινές απαιτήσεις για την κατασκευή, τις διαστάσεις, τις ανοχές, τις δοκιμές, την επιθεώρηση, την πιστοποίηση, τη σήμανση και την αποδοχή σωλήνων που παρέχονται σύμφωνα με τις ισχύουσες προδιαγραφές προϊόντων ASTM.
Για σωληνώσεις λεβήτων υψηλής θερμοκρασίας και υψηλής πίεσης, οι βαθμοί ASTM A106 A, B και C είναι μεταξύ των πιο σχετικών βαθμών ανθρακούχου χάλυβα που χρησιμοποιούνται μαζί με τις γενικές απαιτήσεις ASTM A530. Για την προμήθεια σωληνώσεων ατμού υψηλής πίεσης, η πλήρης παραγγελία θα πρέπει να προσδιορίζει τόσο το ASTM A530/A530M όσο και την ισχύουσα προδιαγραφή προϊόντος και βαθμό, όπως το ASTM A106 Grade B.
Προδιαγραφές
| Στοιχείο | Προδιαγραφή |
|---|---|
| Υλικό | Άνευ ραφής ανθρακούχος χάλυβας |
| Γενικό Πρότυπο | ASTM A530/A530M |
| Συνιστώμενο Πρότυπο Προϊόντος | ASTM A106/A106M |
| Διαθέσιμοι Βαθμοί | A106 Βαθμός A, Βαθμός B, Βαθμός C; A524 Βαθμός I, Βαθμός II |
| Διαδικασία Κατασκευής | Άνευ ραφής, θερμής επεξεργασίας ή ψυχρής έλασης σύμφωνα με την ισχύουσα προδιαγραφή προϊόντος |
| Εξωτερική Διάμετρος | NPS 1/8 και άνω; προσαρμοσμένη ΕΔ διαθέσιμη σύμφωνα με το πρότυπο προϊόντος και την παραγγελία |
| Πάχος Τοιχώματος | Πρόγραμμα 10 έως XXS ή καθορισμένο ονομαστικό/ελάχιστο πάχος τοιχώματος |
| Μήκος | 1-12 μ, προσαρμόσιμο |
| Ανοχή Πάχους Τοιχώματος | Συνήθως ελάχιστη ανοχή -12,5%; η θετική ανοχή ποικίλλει με τον λόγο NPS και t/D σύμφωνα με το ASTM A530 |
| Ανοχή ΕΔ | Σύμφωνα με τον πίνακα ανοχών διαστάσεων ASTM A530 |
| Ανοχή Μήκους Κοπής | Καθορισμένο μήκος: χωρίς αρνητική ανοχή· γενικά έως +6 mm για άνευ ραφής/συγκολλητούς σωλήνες που καλύπτονται από το A530 |
| Ευθύτητα | Εμπορικά ευθύς· μπορεί να συμφωνηθεί αυστηρότερη ευθύτητα κατά την αγορά |
| Επιφανειακή Κατάσταση | Θερμής επεξεργασίας, ψυχρής έλασης, ακατέργαστος, λαδωμένος, ατσαλωμένος ή προστατευτικά επικαλυμμένος όπως καθορίζεται |
| Θερμική Επεξεργασία | Σύμφωνα με την ισχύουσα προδιαγραφή προϊόντος· ο σωλήνας ψυχρής έλασης ASTM A106 υποβάλλεται σε θερμική επεξεργασία σε όχι λιγότερο από 650°C μετά την τελική ψυχρή έλαση |
| Τερματικό Φινίρισμα | Απλό άκρο, λοξότμητο άκρο ή μηχανουργημένο άκρο |
| Δοκιμές | Εφελκυσμός, υδροστατική/NDE και άλλες δοκιμές που απαιτούνται από την ισχύουσα προδιαγραφή προϊόντος |
| Έγγραφα Επιθεώρησης | Διατίθεται τεκμηρίωση ισοδύναμη με το EN 10204 3.1 όταν έχει συμβατικά καθοριστεί |
| Σήμανση | Πρότυπο, βαθμός, μέγεθος, αριθμός θερμικής επεξεργασίας και αναγνώριση κατασκευαστή όπως ισχύει |
Κύρια Χαρακτηριστικά
Το ASTM A530 παρέχει ένα ενοποιημένο πλαίσιο διαστασιακού ελέγχου και ελέγχου ποιότητας για ειδικούς σωλήνες πίεσης. Για άνευ ραφής και συγκολλητούς σωλήνες χωρίς υλικό πλήρωσης, το ελάχιστο πάχος τοιχώματος σε οποιοδήποτε σημείο ελέγχεται γενικά ώστε να μην είναι περισσότερο από 12,5% κάτω από το ονομαστικό πάχος.
Για NPS 1/8 έως NPS 2 1/2, η επιτρεπόμενη θετική μεταβολή πάχους τοιχώματος μπορεί να φτάσει το +20%. Για NPS 3 έως NPS 18, η τυπική άνω ανοχή είναι +22,5% όταν το t/D είναι 5% ή λιγότερο και +15% όταν το t/D είναι μεγαλύτερο από 5%.
Για τους άνευ ραφής σωλήνες από ανθρακούχο χάλυβα ASTM A106 υψηλής θερμοκρασίας, η ελάχιστη αντοχή σε εφελκυσμό αυξάνεται από 330 MPa για τον Βαθμό Α σε 415 MPa για τον Βαθμό Β και 485 MPa για τον Βαθμό C. Η ελάχιστη αντοχή διαρροής αυξάνεται αντίστοιχα από 205 MPa σε 240 MPa και 275 MPa.
Τα Πλεονεκτήματά μας
Σαφής Διαχωρισμός μεταξύ Γενικών Απαιτήσεων A530 και του Πραγματικού Βαθμού Υλικού
Προσδιορίζουμε την ισχύουσα προδιαγραφή προϊόντος και τον βαθμό υλικού στις προσφορές, στα έγγραφα παραγωγής και στα MTC, όπως το ASTM A106 Grade B με τις γενικές απαιτήσεις ASTM A530. Αυτό μειώνει τον κίνδυνο λήψης σωλήνων που πληρούν τους κανονισμούς διαστάσεων αλλά δεν πληρούν τις απαιτούμενες μηχανικές ή χημικές ιδιότητες υψηλής θερμοκρασίας.
Ελεγχόμενο Ελάχιστο Πάχος Τοιχώματος για Σχεδιασμό Πίεσης
Το ASTM A530 συνήθως περιορίζει την υπο-πάχυνση των άνευ ραφής και συγκολλητών σωλήνων χωρίς υλικό πλήρωσης στο 12,5% κάτω από το καθορισμένο ονομαστικό πάχος τοιχώματος. Το πάχος τοιχώματος μπορεί να ελεγχθεί με βαθμονομημένη υπερηχητική μέτρηση πάχους και αυστηρότερες ανοχές ειδικά για τον αγοραστή μπορούν να συμφωνηθούν πριν από την παραγωγή.
Ιχνηλάσιμη Τεκμηρίωση Θερμικής Επεξεργασίας και Δοκιμών
Το υλικό μπορεί να παραδοθεί με αναγνώριση αριθμού θερμικής επεξεργασίας που συνδέει τον τελικό σωλήνα με χημική ανάλυση, αποτελέσματα εφελκυσμού, διαστατική επιθεώρηση και αρχεία υδροστατικών ή μη καταστροφικών δοκιμών. Οι αγοραστές μπορούν να καθορίσουν πρόσθετες απαιτήσεις επιθεώρησης, ατομική αναγνώριση σωλήνα και επιθεώρηση από τρίτους πριν από την αποστολή.
Πρότυπα Εκτέλεσης
| Σύστημα Προτύπων | Σχετικό Πρότυπο | Πεδίο Εφαρμογής |
|---|---|---|
| ASTM | ASTM A530/A530M | Γενικές απαιτήσεις για ειδικούς σωλήνες από ανθρακούχο και κραματωμένο χάλυβα |
| ASTM | ASTM A106/A106M | Άνευ ραφής σωλήνας από ανθρακούχο χάλυβα για χρήση σε υψηλές θερμοκρασίες |
| ASME | ASME SA-106 | Προδιαγραφή υλικού του Κώδικα Λεβήτων και Δοχείων Πίεσης που αντιστοιχεί στο ASTM A106 |
| EN | EN 10216-2 | Άνευ ραφής σωλήνες χάλυβα για σκοπούς πίεσης με καθορισμένες ιδιότητες σε αυξημένες θερμοκρασίες |
| DIN/EN | EN 10216-2 P235GH / P265GH | Κοινές Ευρωπαϊκές ποιότητες σωλήνων πίεσης |
| JIS | JIS G3456 | Σωλήνες από ανθρακούχο χάλυβα για χρήση σε υψηλές θερμοκρασίες |
| GB | GB/T 5310 | Άνευ ραφής σωλήνες και σωληνώσεις χάλυβα για λέβητες υψηλής πίεσης |
| GOST | GOST 8731 / σχετικές απαιτήσεις σωλήνων πίεσης | Απαιτήσεις για άνευ ραφής σωλήνες θερμής παραμόρφωσης ανάλογα με την εφαρμογή |
Εφαρμογή
Κύριος Σωλήνας Σύνδεσης Ατμού Λέβητα Υψηλής Πίεσης: Ο άνευ ραφής σωλήνας από ανθρακούχο χάλυβα ASTM A106 Grade B ή Grade C κατασκευασμένος σύμφωνα με τις γενικές απαιτήσεις ASTM A530 μπορεί να χρησιμοποιηθεί ως κύριος σωλήνας σύνδεσης ατμού μεταξύ μιας εξόδου ατμού του λέβητα και του κατάντη εξοπλισμού σωληνώσεων ατμού, όπου η θερμοκρασία σχεδιασμού και η επιτρεπόμενη τάση παραμένουν εντός του επιτρεπόμενου εύρους του επιλεγμένου υλικού.
Αυτή η εφαρμογή απαιτεί ελεγχόμενο πάχος τοιχώματος, αξιόπιστη αντοχή σε υψηλή θερμοκρασία, πλήρη ιχνηλασιμότητα θερμικής επεξεργασίας και επαληθευμένη ακεραιότητα πίεσης.
Χημική Σύνθεση
| Βαθμός | Ισχύον Πρότυπο | C % | Mn % | P % Μέγ. | S % Μέγ. | Si % |
|---|---|---|---|---|---|---|
| A106 Βαθμός A | ASTM A106/A106M | 0,25 μέγ. | 0,27-0,93 | 0,035 | 0,035 | 0,10 ελάχ. |
| A106 Βαθμός B | ASTM A106/A106M | 0,30 μέγ. | 0,29-1,06 | 0,035 | 0,035 | 0,10 ελάχ. |
| A106 Βαθμός C | ASTM A106/A106M | 0,35 μέγ. | 0,29-1,06 | 0,035 | 0,035 | 0,10 ελάχ. |
| A524 Βαθμός I | ASTM A524/A524M | 0,21 μέγ. | 0,90-1,35 | 0,035 | 0,035 | 0,10-0,40 |
| A524 Βαθμός II | ASTM A524/A524M | 0,21 μέγ. | 0,90-1,35 | 0,035 | 0,035 | 0,10-0,40 |
Μηχανικές Ιδιότητες
| Βαθμός | Ισχύον Πρότυπο | Αντοχή σε Εφελκυσμό | Αντοχή Διαρροής | Βασική Διαμήκης Επιμήκυνση |
|---|---|---|---|---|
| A106 Βαθμός A | ASTM A106/A106M | ≥330 MPa | ≥205 MPa | ≥35% |
| A106 Βαθμός B | ASTM A106/A106M | ≥415 MPa | ≥240 MPa | ≥30% |
| A106 Βαθμός C | ASTM A106/A106M | ≥485 MPa | ≥275 MPa | ≥30% |
| A524 Βαθμός I | ASTM A524/A524M | 415-585 MPa | ≥240 MPa | ≥30% για την ισχύουσα δοκιμή λωρίδας/πλήρους τομής |
| A524 Βαθμός II | ASTM A524/A524M | 380-550 MPa | ≥205 MPa | ≥35% για την ισχύουσα δοκιμή λωρίδας/πλήρους τομής |

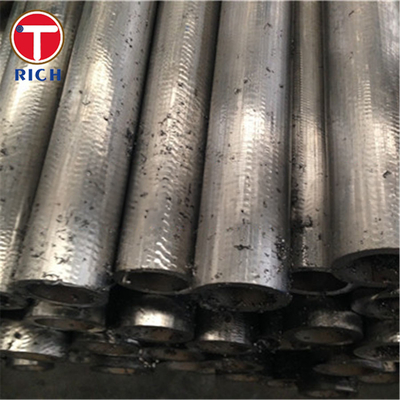

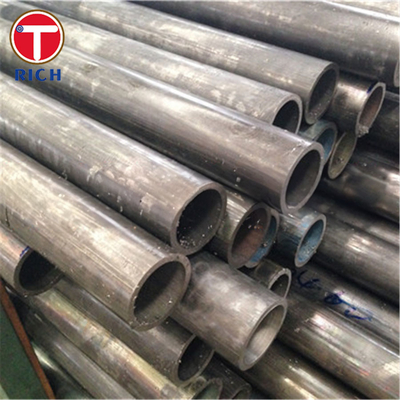

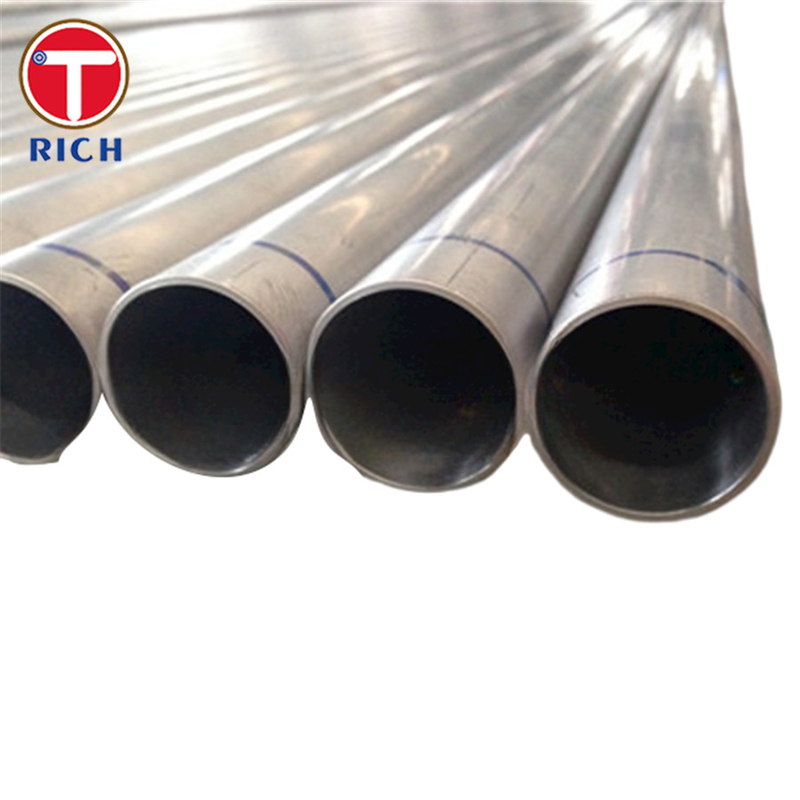

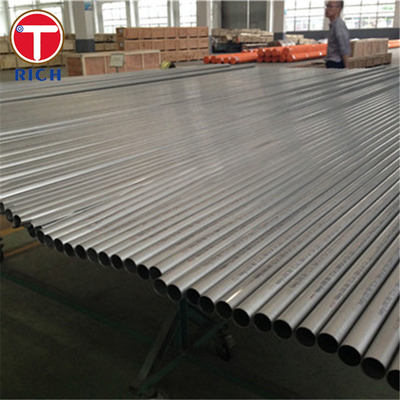

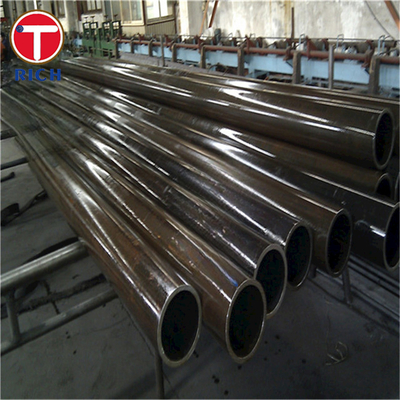

Εικόνες Προϊόντων
Συχνές Ερωτήσεις
Είστε εμπορική εταιρεία ή κατασκευαστής;
Κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Πόσο καιρό διαρκεί ο χρόνος παράδοσής σας;
Γενικά, είναι 10-15 ημέρες εάν τα αγαθά είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσουμε το κόστος μεταφοράς.
Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή ≤ 2000 USD, 100% προκαταβολή. Πληρωμή ≥ 2000 USD, 30% T/T προκαταβολή, υπόλοιπο πριν από την αποστολή. Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
