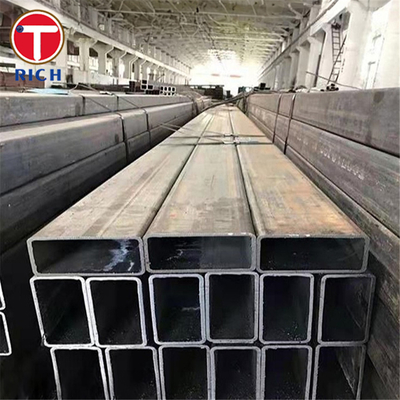

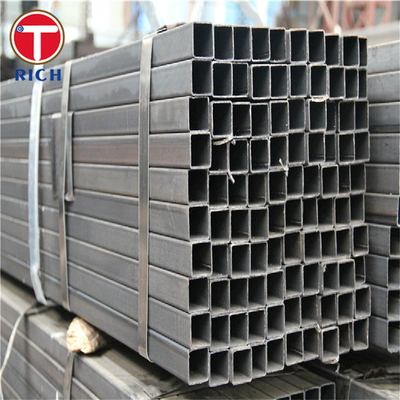

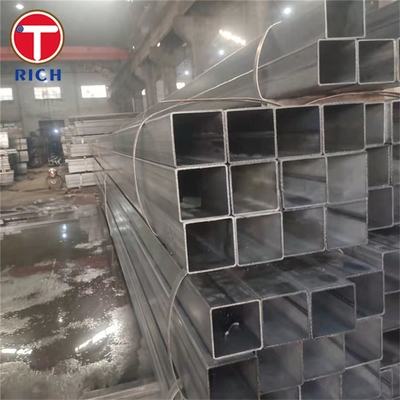

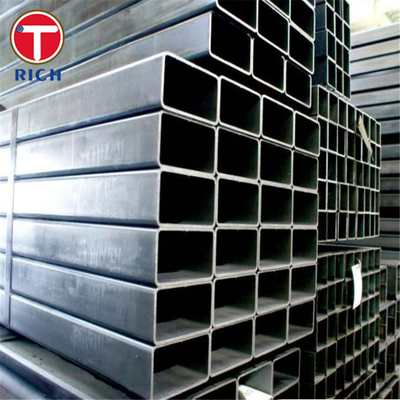

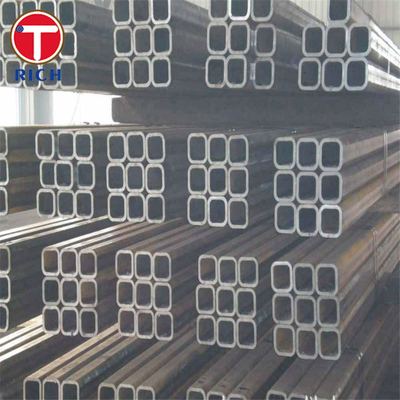

JIS G3466 Standard Carbon Steel Τετράγωνος Χαλύβδινος Σωλήνας με Ποιότητες STKR400 και STKR490 σε διαστάσεις 20 × 20 mm έως 350 × 350 mm
Λεπτομέρειες προιόντος
Τετράγωνος σωλήνας από άνθρακα χωρίς συγκόλληση
,JIS G3466 Αδιάβροχο ατσάλινο σωλήνα
,Ορθογώνιος σωλήνας χάλυβα άνθρακα
Ο τετράγωνος χαλύβδινος σωλήνας JIS G3466 από ανθρακούχο χάλυβα είναι ένα δομικό κοίλο τμήμα ψυχρής διαμόρφωσης ή μορφοποίησης που χρησιμοποιείται για γενικές κατασκευές πολιτικού μηχανικού, αρχιτεκτονικές και κατασκευασμένες χαλύβδινες κατασκευές. Σύμφωνα με το JIS G3466, τα σύμβολα τυπικού βαθμού είναιSTKR400καιSTKR490; Το STKR400 επιλέγεται για γενικά δομικά κουφώματα, ενώ το STKR490 χρησιμοποιείται όταν απαιτείται υψηλότερη απόδοση και αντοχή σε εφελκυσμό. Ο σωλήνας κανονικά παρέχεται όπως κατασκευάζεται, χωρίς θερμική επεξεργασία, εκτός εάν συμφωνηθεί διαφορετικά, και η επιθεώρηση καλύπτει τη χημική σύνθεση, τις ιδιότητες εφελκυσμού, τις διαστάσεις, την εμφάνιση και τη σήμανση.
| Είδος | Προσδιορισμός |
|---|---|
| Υλικό | Ανθρακούχο χάλυβα τετράγωνο κοίλο τμήμα |
| Πρότυπο | JIS G3466 |
| Κύριοι βαθμοί | STKR400, STKR490 |
| Εξωτερική διάσταση | Κοινή εμπορική σειρά: 20 × 20 mm έως 350 × 350 mm. προσαρμοσμένα μεγέθη κατόπιν συμφωνίας |
| Πάχος Τοίχου | Κοινή εμπορική περιοχή: 1,2-12,5 mm; επιλογές βαρέος τοίχου που υπόκεινται σε δυνατότητα μύλου |
| Μήκος | 1-12 m προσαρμόσιμο. Τα κοινά μήκη αποθεμάτων περιλαμβάνουν 6 m, 8 m και 12 m |
| Εύρος Ανοχής | Μήκος πλευράς ≤100 mm: ±1,5 mm; μήκος πλευράς >100 mm: ±1,5%; πάχος τοιχώματος <3 mm: ±0,3 mm; πάχος τοιχώματος ≥3 mm: ±10% |
| Ευθύτητα | Μέγιστο 0,3% του συνολικού μήκους |
| Κατάσταση Επιφανείας | Μαύρο, λαδωμένο, γαλβανισμένο, βαμμένο ή γυμνό φινίρισμα. η επιφάνεια πρέπει να είναι απαλλαγμένη από επιβλαβή ελαττώματα |
| Κατεργασία με θερμοκρασία | Κανονικά παρέχεται ως κατασκευασμένο. Η θερμική επεξεργασία γενικά δεν εφαρμόζεται εκτός εάν ορίζεται |
| Κατασκευαστική διαδρομή | ERW, σφυρηλατημένη συγκόλληση, αυτόματη συγκόλληση τόξου ή σωλήνας χωρίς ραφή διαμορφωμένος σε τετράγωνο τμήμα |
| Ιδιοκτησία | STKR400 | STKR490 |
|---|---|---|
| Ελάχιστη αντοχή εφελκυσμού | 400 MPa | 490 MPa |
| Ελάχιστο σημείο απόδοσης / Τάση απόδειξης | 245 MPa | 325 MPa |
| Ελάχιστη επιμήκυνση | 23% | 23% |
| Όριο άνθρακα | C ≤0,25% | C ≤0,18% |
| Όριο Φωσφόρου / Θείου | P ≤0,040%, S ≤0,040% | P ≤0,040%, S ≤0,040% |
| Έλεγχος ευθύτητας | ≤0,3% του συνολικού μήκους | ≤0,3% του συνολικού μήκους |
Το JIS G3466 καθορίζει μόνο δύο βαθμούς: STKR400 και STKR490. Οι παραπάνω τιμές προέρχονται από τους πίνακες βαθμών JIS G3466 και τις δημόσιες τεχνικές περιλήψεις του προτύπου.
Οι επαγγελματίες αγοραστές συνήθως ρωτούν εάν το STKR400 ή το STKR490 είναι ο σωστός βαθμός για το φορτίο σχεδιασμού. Υποστηρίζουμε την επιλογή βαθμού ελέγχοντας την απαιτούμενη ελάχιστη δύναμη απόδοσης:Το STKR400 παρέχει ≥245 MPa, ενώΤο STKR490 παρέχει ≥325 MPa. Αυτό αποφεύγει τον υπερβολικό προσδιορισμό ακριβού υλικού ή τον υποκαθορισμό ενός φέροντος μέλους.
Για συγκολλημένα πλαίσια, βραχίονες, στύλους κιγκλιδώματος και αρθρωτές κατασκευές, η αναντιστοιχία διαστάσεων δημιουργεί προβλήματα συναρμολόγησης. Ελέγχουμε τις βασικές ανοχές JIS G3466: πλευρική διάσταση, πάχος τοιχώματος, τετράγωνο, επιπεδότητα, διάσταση γωνίας και ευθύτητα. Η ευθύτητα μπορεί να ελεγχθεί0,3% του συνολικού μήκους, υποστηρίζοντας καλύτερη ευθυγράμμιση κοπής, συγκόλλησης και στερέωσης.
Οι ομάδες προμηθειών χρειάζονται συχνά ιχνηλασιμότητα μύλου, έλεγχο αριθμού θερμότητας και έγγραφα επιθεώρησης. Το JIS G3466 απαιτεί σήμανση ανά κατηγορία, διάσταση και κατασκευαστή και μπορεί να παρέχεται πιστοποιητικό δοκιμής όταν ζητηθεί. το αναφερόμενο κείμενο JIS αναφέρεται επίσης στην τεκμηρίωση επιθεώρησης σύμφωνα με το JIS G 0415.
| Τυπικό σύστημα | Πρότυπο αναφοράς | Σύντομη Περιγραφή |
|---|---|---|
| JIS | JIS G3466 | Τετράγωνοι και ορθογώνιοι σωλήνες από ανθρακούχο χάλυβα για γενική δομή |
| ASTM | ASTM A500 / A500M | Δομική σωλήνωση από ανθρακούχο χάλυβα ψυχρής διαμόρφωσης σε στρογγυλά και διαμορφωμένα τμήματα |
| EN | EN 10219 | Ψυχρής διαμόρφωσης συγκολλημένες δομικές κοίλες τομές από μη κραματοποιημένους και λεπτόκοκκους χάλυβες |
| GOST | Πρότυπα κοίλου δομικού τμήματος GOST | Χρησιμοποιείται για τετράγωνους και ορθογώνιους δομικούς χαλύβδινους σωλήνες στις προμήθειες της αγοράς CIS |
| γιγαμπάιτ | GB/T 6728-2025 | Χάλυβας τομής ψυχρής διαμόρφωσης για γενική δομή. τρέχον κινεζικό εθνικό πρότυπο, που εφαρμόστηκε την 1η Μαρτίου 2026 |
Το ASTM A500 καλύπτει δομικούς σωλήνες από ανθρακούχο χάλυβα ψυχρής μορφοποίησης για συγκολλημένες, καρφιτσωμένες ή βιδωμένες κατασκευές γεφυρών και κτιρίων.
Προϊόν εφαρμογής: Χάλυβας προστατευτικός στύλος για βιομηχανικές πλατφόρμες.
Ο τετράγωνος χαλύβδινος σωλήνας JIS G3466 είναι κατάλληλος για την παραγωγή συγκολλημένων στύλων προστατευτικών κιγκλιδωμάτων όπου απαιτείται σταθερή γεωμετρία διατομής, προβλέψιμη αντοχή διαρροής και καθαρή προσαρμογή συγκόλλησης.
| Βαθμός | Πρότυπο | C max % | Si max % | Mn max % | P max % | S μέγιστο % | Αλλος |
|---|---|---|---|---|---|---|---|
| STKR400 | JIS G3466 | 0,25 | -- | -- | 0,040 | 0,040 | Άλλα στοιχεία κράματος μπορούν να προστεθούν εάν είναι απαραίτητο |
| STKR490 | JIS G3466 | 0,18 | 0,55 | 1,50 | 0,040 | 0,040 | Άλλα στοιχεία κράματος μπορούν να προστεθούν εάν είναι απαραίτητο |
| ASTM A500 Βαθμός Β | ASTM A500 | 0,26 θερμότητα / 0,30 προϊόν | -- | 1,35 θερμότητα / 1,40 προϊόν | 0,035 θερμότητα / 0,045 προϊόν | 0,035 θερμότητα / 0,045 προϊόν | Cu ≥0,20% όταν προσδιορίζεται ο χαλκός χάλυβας |
| ASTM A500 Βαθμός Γ | ASTM A500 | 0,23 θερμότητα / 0,27 προϊόν | -- | 1,35 θερμότητα / 1,40 προϊόν | 0,035 θερμότητα / 0,045 προϊόν | 0,035 θερμότητα / 0,045 προϊόν | Cu ≥0,20% όταν προσδιορίζεται ο χαλκός χάλυβας |
| S355J2H | EN 10219 | 0,22 | 0,55 | 1,60 | 0,030 | 0,030 | CEV ≤0,45%; απαίτηση πρόσκρουσης στους -20°C |
| Βαθμός | Πρότυπο | Αντοχή απόδοσης / Τάση απόδειξης | Αντοχή εφελκυσμού | Επιμήκυνση | Σημειώσεις |
|---|---|---|---|---|---|
| STKR400 | JIS G3466 | ≥245 MPa | ≥400 MPa | ≥23% | Νο. 5 δοκιμαστικό τεμάχιο, κατεύθυνση άξονα σωλήνα |
| STKR490 | JIS G3466 | ≥325 MPa | ≥490 MPa | ≥23% | Νο. 5 δοκιμαστικό τεμάχιο, κατεύθυνση άξονα σωλήνα |
| ASTM A500 Grade B, σχήματος σωλήνας | ASTM A500 | ≥317 MPa | ≥400 MPa | ≥23% | Τετράγωνος/ορθογώνιος δομικός σωλήνας |
| ASTM A500 Grade C, σχήματος σωλήνας | ASTM A500 | ≥345 MPa | ≥425 MPa | ≥21% | Τετράγωνος/ορθογώνιος δομικός σωλήνας |
| S355J2H | EN 10219 | ≥355 MPa για t ≤16 mm; ≥345 MPa για 16 |
KV2 ≥27 J στους -20°C |
-
