Χάλυβα χωρίς συγκόλληση για δομικούς σκοπούς GB/T 8162
Ειδικότητα:
Υλικό:10# 20# 45# 20Mn 25Mn Q235 Q345
Πεδίο μεγέθους:
Υπερβολική απόδοση: 3-1200mm, WT:0.5-200mm, Γενικό μήκος:3-12m
Συναισθησία:
Σύμφωνα με τους ακόλουθους πίνακες ή αίτηση των πελατών.
Χαρακτηριστικό:
Καλή συγκεντριστικότητα
Καλή ανοχή σε υπερβολική δόση και διαγνωστική δυσλειτουργία
Υψηλή ακρίβεια
Σταθερή ποιότητα
Γλυκιά τραχύτητα
ΤΟΡΙΚΗ ΑΠΟΦΑΣΗ ΤΗΣ ΤΩΡΙΚΗΣ ΤΩΡΙΚΗΣ
Ανεπάρκεια του OD & WT:
Ανεκτικότητα σε υπερβολική δόση:
| Μέθοδος παραγωγής | Ανεκτικότητα σε υπερβολική δόση |
| Ζεστή έλαση (εκτόξευση) | ± 1% ή ± 0,50 mm |
| Κρύο σχίσμα (κρύο έλασμα) | ± 1% ή ± 0,30 mm |
Ανοχή για πάχος τοίχου:
1.Ανοχή πάχους τοιχώματος σιδηροδρομικού σωλήνα θερμής έλασης:
| Μέθοδος παραγωγής | ΟΔ (DN) | WT/OD | Ανεκτικότητα |
| Σωλήνες εκχυλίσματος | ≤102 | / | ± 12,5% ή ± 0,40 mm |
| >102 | ≤0.05 | ±15% ή ±0,40 mm |
| > 0,05-0.10 | ± 12,5% ή ± 0,40 mm |
| > 0.10 | + 12,5% -10% |
| Σιδηροειδή σωλήνα που επεκτείνονται θερμικά | / | ±15% |
2.Ανοχή πάχους τοιχώματος χάλυβα σωλήνα που σχηματίζεται με ψυχρή έλξη:
| Μέθοδος παραγωγής | WT | Ανεκτικότητα |
| Χάλυβα (εκτός από χάλυβα χάλυβα) | ≤ 3 | +15%/-10% ή ±0,40 mm |
| >3 | + 12,5% -10% |
Ανεπάρκεια κάμψης:
WT≤15mm, κάμψη≤1,5mm/m
WT>15mm~30mm, κάμψη≤2,0mm/m
WT>30mm/OD≥351mm, κάμψη≤3,0mm/m
Οβαλικότητα και ανισότητα τοίχου:
Η ωορρηξία και η ανισορρόπηση του τοίχου δεν πρέπει να υπερβαίνουν το 80% του OD και του πάχους του τοίχου.(Η σύμφωνα με το αίτημα του πελάτη)
μηχανικές ιδιότητες
| Κατηγορία χάλυβα | Δυνατότητα τράβηξης Rm Επικαιρότητα: | Δύναμη απόδοσης Rp0.2 Επικαιρότητα: | Επέκταση Α % |
| Δάχος τοίχου |
| ≤ 16 mm | > 16 ~ 30 mm | > 30 mm |
| 10 | ≥ 335 | ≥205 | ≥195 | ≥185 | ≥ 24 |
| 15 | ≥ 375 | ≥ 225 | ≥215 | ≥205 | ≥ 22 |
| 20 | ≥410 | ≥ 245 | ≥235 | ≥ 225 | ≥ 20 |
| 25 | ≥ 450 | ≥ 275 | ≥ 265 | ≥255 | ≥ 18 |
| 35 | ≥510 | ≥ 305 | ≥ 295 | ≥ 285 | ≥17 |
| 45 | ≥ 590 | ≥ 335 | ≥325 | ≥315 | ≥14 |
| 20Mn | ≥ 450 | ≥ 275 | ≥ 265 | ≥255 | ≥ 20 |
| 25Mn | ≥490 | ≥ 295 | ≥ 285 | ≥ 275 | ≥ 18 |
| Q235 | Α | 375 ~ 500 | ≥235 | ≥ 225 | ≥215 | ≥ 25 |
| Β |
| Γ |
| D |
| Q275 | Α | 415~540 | ≥ 275 | ≥ 265 | ≥255 | ≥ 22 |
| Β |
| Γ |
| D |
| Q295 | Α | 390~570 | ≥ 295 | ≥ 275 | ≥255 | ≥ 22 |
| Β |
| Q345 | Α | 470 ~ 630 | ≥ 345 | ≥325 | ≥ 295 | ≥ 20 |
| Β |
| Γ | ≥ 21 |
| D |
| Ε |
| Q390 | Α | 490~650 | ≥390 | ≥370 | ≥ 350 | ≥ 18 |
| Β |
| Γ | ≥ 19 |
| D |
| Ε |
| Q420 | Α | 520 έως 680 | ≥420 | ≥ 400 | ≥380 | ≥ 18 |
| Β |
| Γ | ≥ 19 |
| D |
| Ε |
| Q460 | Γ | 550 έως 720 | ≥460 | ≥440 | ≥420 | ≥17 |
| D |
| Ε |
Δοκιμή:
- Δοκιμή κάμψης
- Δοκιμή σκληρότητας
- Δοκιμή πρόσκρουσης
- Δοκιμή συμπίεσης
- Μη καταστροφική δοκιμή
Επεξεργασία
ΠΑΡΑΓΜΑΤΙΚΟ
↓
ΕΠΙΤΡΟΠΗ ΕΠΙΤΡΟΠΗ
↓
Αποθήκευση→ΚΑΤΑΣΗ→Χτυπήματα→ΛΟΥΒΡΙΚΑΣΗ ΠΙΚΚΑΣΗΣ→Καθαρισμός→ΦΩΣΦΟΡΙΚΟΣ ΚΑΛΟΣ
↓
Τελειώνει το κόψιμο←ΣΥΡΙΓΑΣΗ←Θερμική επεξεργασία
↓
Τελική επιθεώρηση→ΣΥΜΒΟΛΗΣΗ→ΥΠΟΘΕΣΗ
Τεχνικοί όροι παράδοσης:Θερμική επεξεργασία με Ζεστό στρίψιμο και ψυχρό τράβηγμα
Χρησιμοποιείται ευρέως στον τομέα:Μεταφορά νερού, αερίου, πετρελαίου κλπ.

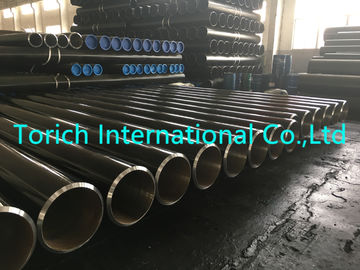

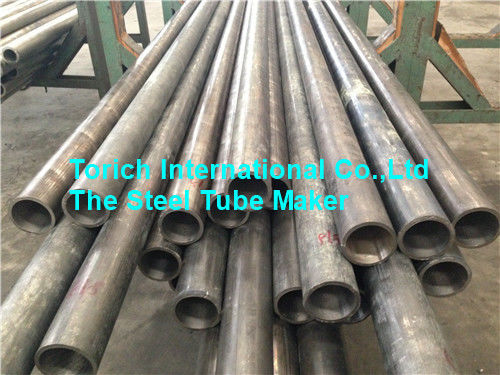

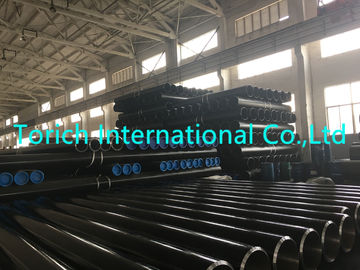

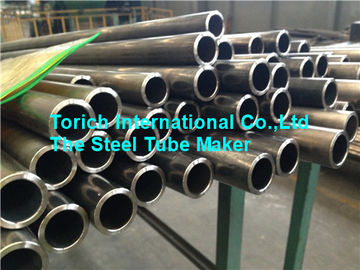

Εικόνες προϊόντων:
