GB/T 20409 πολυ - Rifled άνευ ραφής σωλήνας χάλυβα για τον υψηλό λέβητα

Περιγραφή προϊόντων

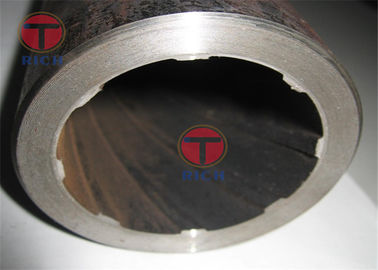

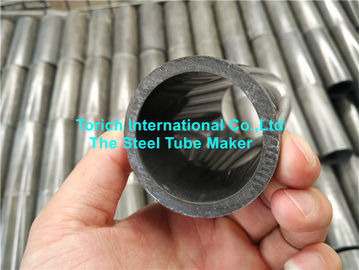

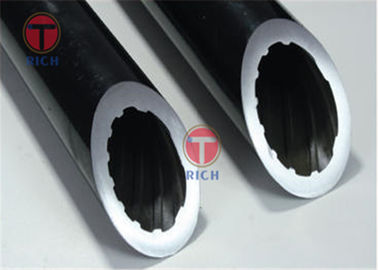

GB/T 20409 πολυ-rifled άνευ ραφής σωλήνας χάλυβα για τον υψηλό λέβητα

Εφαρμογή: Ο υψηλής ποιότητας δομικός χάλυβας άνθρακα, αναμιγνύει το κρύος-σχέδιο δομικού χάλυβα ή το cold-rolled εσωτερικό σωλήνα νημάτων για τους λέβητες κατάλληλος για την υψηλή πίεση και επάνω από την πίεση

Μέγεθος: Μήκος--812m
           OD--28.666.7mm
           ΒΑΡΟΣ--6.3818.33mm
           Κυρτότητα--≤1.0mm/m

Ποιότητα επιφάνειας:
1.The οι εσωτερικές και εξωτερικές επιφάνειες περασμένων κλωστή των θηλυκό σωλήνων δεν επιτρέπονται για να έχουν τις ρωγμές, τις πτυχές, τους κόμβους, τις πτυχές, και τα delaminations. Αυτές οι ατέλειες πρέπει να αφαιρεθούν εντελώς. Το βάθος της αφαίρεσης ατέλειας δεν πρέπει να υπερβεί 10% του πάχους τοίχων, και το πραγματικό πάχος τοίχων επί του τόπου αφαίρεσης πλήρωσης δεν πρέπει να είναι λιγότερο από το πάχος τοίχων. Η ελάχιστη επιτρεπόμενη απόκλιση πάχους, η εκκαθάριση πρέπει να στρογγυλευτεί μακριά
2.The η μορφή του νήματος πρέπει να κρατηθεί άθικτη. Δεν πρέπει να υπάρξει καμία σχέδιο, κατσάρωμα ή κατάρρευση.
3.The οι εσωτερικές και εξωτερικές ευθείες επιφάνειες των εσωτερικά περασμένων κλωστή σωλήνων (συμπεριλαμβανομένων των μη-ακονισμένων ράβδων πυρήνων) θα επιτραπούν για να έχουν ένα βάθος όχι περισσότερο από 4% του ελάχιστου πάχους τοίχων και ενός μεγίστου 0,2 χιλ.
4.Other οι τοπικές ατέλειες που δεν υπερβαίνουν το πάχος τοίχων για να επιτρέψουν τις αρνητικές αποκλίσεις επιτρέπονται για να υπάρξουν.
5.Oxide οι κλίμακες στις εσωτερικές και εξωτερικές επιφάνειες του εσωτερικά περασμένου κλωστή σωλήνα πρέπει να αφαιρεθούν έτσι ώστε το λεπτό στρώμα οξειδίων δεν παρεμποδίζει την επιθεώρηση.



Ο βαθμός και η χημική σύσταση του χάλυβα

Αριθμός	Εμπορικό σήμα	χημική σύνθεση (μαζικό μέρος)/%
		Γ	ΜΝ	Si	Χρώμιο	Mo	S	Π
1	20G	0.17~0.23	0.35~0.65	0.17~0.37	--	--	≤0.020	≤0.025
2	20MnG	0.17~0.23	0.70~1.00	0.17~0.37	--	--	≤0.020	≤0.025
3	25MnG	0.22~0.29	0.7~1.00	0.17~0.37	--	--	≤0.020	≤0.025
4	12CrMoG	0.08~0.15	0.40~0.70	0.17~0.37	0.40~0.70	0.40~0.55	≤0.020	≤0.025
5	15CrMoG	0.12~0.18	0.40~0.70	0.17~0.37	0.80~1.10	0.40~0.55	≤0.020	≤0.025
Note1: Το υπόλοιπο περιεχόμενο στοιχείων 20G, 20MnG, 25MnG πρέπει να ικανοποιήσει: Cu≤0.20%, Cr≤0.25%, Ni≤0.25%, V≤0.08%, Mo≤0.15% Τα υπόλοιπα στοιχεία άλλων εμπορικών σημάτων πρέπει να ικανοποιήσουν: Cu≤0.20%, Ni≤0.30%. Note2: Το όξινο διαλυτό αργίλιο στο χάλυβα 20G δεν πρέπει να είναι περισσότερο από 0,010%. Note3: Η περιεκτικότητα σε άζωτο του χάλυβα που παράγεται από το μετατροπέα οξυγόνου συν τον καθαρισμό του φούρνου δεν πρέπει να είναι περισσότερο από 0,008%.



Το μέγεθος των εσωτερικών σωλήνων βιδών και η επιτρεπόμενη απόκλιση των παραμέτρων νημάτων

Κώδικας	Πρόγραμμα	Επιτρεπόμενη απόκλιση τύπων δοντιών «Α»	Επιτρεπόμενη απόκλιση τύπων δοντιών «Β»
Α	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	--
Β	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	--	±0.15mm ±0.20mm ±0.25mm ±0.30mm
Γ	I.D της ρίζας του νήματος βιδών: O.D- (1.11×Minimum W.T×2) O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm
Ε	Ελάχιστο I.D	Αρνητική απόκλιση σε μηδέν	Αρνητική απόκλιση σε μηδέν
Φ	Ελάχιστο W.T	+22% 0	+22% 0
Γ	Άκρες νημάτων	--	--
Ι	Τοπ πλάτος νημάτων	--	--
	Ύψος του νήματος: O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.3mm	±0.18mm ±0.20mm ±0.23mm ±0.28mm
Κ	Δευτερεύουσα γωνία του νήματος.	±15°	±15°
Ο	ακτίνα της στρογγυλευμένης γωνίας στη ρίζα του νήματος	--	--
Μ	Πίσσα νημάτων	±3.2mm	±3.2mm
Ν	Μόλυβδος νημάτων	±3.2mm×thread άκρες	±3.2mm×thread άκρες
	Γωνία ελίκων	Εκτίμηση	Εκτίμηση
Τ	Τοπ πλάτος νημάτων (αξονικό)	±1.3mm	±1.3mm
U	Τοπ (αξονικό) πλάτος αυλακιού νημάτων	--	--
Για τον τύπο Β, η μέγιστη απόκλιση οποιουδήποτε ύψους νημάτων μπορεί να υπερβεί την επιτρεπόμενη απόκλιση που διευκρινίζεται στον πίνακα, αλλά δεν πρέπει να υπερβεί την επιτρεπόμενη απόκλιση 0.08mm, και το μέσο ύψος όλων των νημάτων πρέπει να συμφωνήσει με τη δεδομένη σειρά απόκλισης. Η εκτίμηση είναι βασισμένη στον άξονα του σωλήνα.
