Φεριτικό / Αυστενίτικο κράμα Χάλυβα Χωρίς Σύνδεση Σωλήνες Χάλυβα Επιφάνεια γυάλωσης 3.2 - 127mm OD
Οι αδιάβροχοι σωλήνες από σίδηρο σιδηρομεταλλεύματος φερριτικού και αυστενιτικού τύπου ASTM A213/A213M-18 είναι σχεδιασμένοι για υπηρεσίες μεταφοράς θερμότητας υπό πίεση, όπου η σταθερότητα των διαστάσεων, η καθαρή εσωτερική κατάσταση της επιφάνειας,και αξιόπιστα υλικά υψηλής θερμοκρασίαςΣτην κατηγορία αυτή, οι πιο συχνά προσδιοριζόμενες ποιότητες αυστενίτη περιλαμβάνουν TP304, TP304L, TP316L, TP321, και TP347H, που καλύπτουν τη γενική λειτουργία ανταλλακτικού θερμότητας, τις συγκολλημένες υπηρεσίες χαμηλών εκπομπών άνθρακα,περιεκτικότητας σε χλωρίδιοΗ ASTM A213/A213M-18 καλύπτει αδιάβροχους σωλήνες λέβητα, υπερθεραπεία και εναλλάκτη θερμότητας, με τυπικά διαμετρήματα που επεκτείνονται έως 127 mm εξωτερικής διαμέτρου και 0.0 mm εξωτερικής διαμέτρου.4-120,7 mm πάχος τοιχώματος· όλες οι ποιότητες αυστενίτη παρέχονται σε θερμικά επεξεργασμένη κατάσταση.
Προδιαγραφές
| Άρθρο |
Περιγραφή |
| Υλικό |
Σωλήνες από σίδηρο σιδηρουργικού / αυστενιτικού κράματος |
| Τύπος |
ΑΣTM A213 / A213M-18 |
| Τυπικές βαθμίδες |
Το TP304, TP304L, TP316L, TP321, TP347H |
| Εξωτερική διάμετρος |
3.2-127 mm |
| Μύθος τοίχου |
00,4-12,7 mm |
| Διάρκεια |
1-12 m, διαθέσιμα δρομολόγια |
| Περιοχή ανοχής |
Σύμφωνα με την ASTM A1016/A1016M και την κατάσταση παραγγελίας, τυπική ανοχή OD σε ψύξη: 6-30 mm: +0,15 / -0,20 mm, πάνω από 30-50 mm: ±0,30 mm, πάνω από 50 mm: ±0,75%D, ανοχή OD σε ζεστό:μέχρι 140 mm: ±1,25%D, άνω των 140 mm: ±1,0%D |
| Καθαρότητα |
Εμπορική ευθεία ή ειδική ευθεία κατόπιν αιτήματος |
| Κατάσταση της επιφάνειας |
Διαθέσιμη γυαλιστερή, ακινητοποιημένη ή θερμικά επεξεργασμένη επιφάνεια πρέπου· απαιτείται επιφάνεια ελέγχου χωρίς κλίμακα |
| Θερμική επεξεργασία |
Αουστενίτιδα διαλύματος αναψυκτικό / επεξεργασμένο με διάλυμα, κατόπιν ταχείας ψύξης· τυπική ελάχιστη θερμική θερμοκρασία επεξεργασίας είναι 1040°C για το TP304, το TP304L, το TP316L και το TP321, και 1100°C για το TP347H |
| Οδός παραγωγής |
Χωρίς συγκόλληση· επεξεργασία σε θερμό ή σε κρύο, ανάλογα με τις απαιτήσεις διαστάσεων και επιφάνειας |
| Επιλογές δοκιμής |
Υδροστατική δοκιμή ή μη καταστροφική ηλεκτρική δοκιμή σε κάθε σωλήνα |
Βασικά χαρακτηριστικά
- Ευρεία κάλυψη μεγέθους ακριβείας για εξοπλισμό διεργασίας
Τυπικό εύρος εφοδιασμού3.2-127 mm ODμε0.4-12.7 mm τοίχος, κατάλληλο για συμπαγείς δέσμες κελύφους και σωλήνων καθώς και για μεγαλύτερα κυκλώματα λέβητα και υπερθερμαντή.
- Θερματικά επεξεργασμένη αυστενιτική δομή για σταθερή λειτουργία
Η ASTM A213 απαιτεί να παρέχονται αξίες αυστενίτησε θερμικά επεξεργασμένη κατάστασηΟι τυποποιημένες ελάχιστες θερμοκρασίες επεξεργασίας διαλύματος είναι συνήθως1040 °Cγια τα TP304, TP304L, TP316L και TP321, ενώΤο TP347H απαιτεί 1100 °C μετά την ψυχρή επεξεργασία.
- Μηχανική βάση κατάλληλη για σωλήνες μεταφοράς θερμότητας υπό πίεση
Οι ελάχιστες τιμές ελαστικότητας / απόδοσης / επιμήκυνσης σύμφωνα με την ASTM A213 είναι:
TP304: 515 / 205 / 35%,
TP304L: 485 / 170 / 35%,
TP316L: 485 / 170 / 35%,
TP321: 515 / 205 / 35%,
TP347H: 515 / 205 / 35%.
- Καθορισμός της διαβρωτικής και θερμοκρασιακής τοποθεσίας ανά βαθμό
Το TP316L περιέχει20,0-3,0% Mo, βελτιώνοντας την αντοχή στη διάβρωση και τη διάβρωση των ρωγμών σε σύγκριση με τα τυποποιημένα επίπεδα 18-8·Τα TP321 και TP347/347H είναι σταθεροποιημένες ποιότητες που προορίζονται να μειώσουν τον κίνδυνο ευαισθητοποίησης μετά την έκθεση στο εύρος της κατάπτωσης του καρβιδίου.; Το TP347H χρησιμοποιείται ειδικά όταν απαιτείται μεγαλύτερη αντοχή σύρματος537 °C / 1000 °F.
Τα Πλεονεκτήματά Μας
Ανησυχία: Πώς ελέγχετε την ευαισθητοποίηση και τη διασωματική διάβρωση σε συγκολλημένους ή θερμικά κυκλωμένους σωλήνες;
Αντιστοιχίζουμε την επιλογή της ποιότητας στις συνθήκες λειτουργίας αντί να προσφέρουμε μία ποιότητα για όλες τις εργασίες.TP304L / TP316LΓια παρατεταμένη έκθεση σε υψηλές θερμοκρασίες,TP321καιTP347Hπαρέχει σταθεροποιημένη χημική κατάσταση· το 347/347H είναι ειδικά αναγνωρισμένο για την ισχυρή αντοχή του στη διασωματική διάβρωση μετά την έκθεση σε427-816 °C, και το 347H προσθέτει μεγαλύτερη αντοχή για πιο ζεστή υπηρεσία.
Ανησυχία: Πώς διασφαλίζετε τον έλεγχο των διαστάσεων και την αξιοπιστία της επιθεώρησης σε σωλήνες χωρίς συγκόλληση λεπτού τοιχώματος;
Για αυστηρότερη ζήτηση διαστάσεων, συνιστούμε τηνΚρύο φινιρισμένο αδιάβροχο δρόμο, η οποία υποστηρίζει καλύτερο έλεγχο OD από τα καυτά φινιρισμένα σωλήνες.υδροστατική δοκιμή ή μη καταστροφική ηλεκτρική δοκιμή, η οποία είναι ιδιαίτερα σημαντική για τα κυκλώματα λέβητα, υπερθερμαντήρα και ανταλλάκτη όπου ο κίνδυνος διαρροής είναι απαράδεκτος.
Ανησυχία: Ποια ποιότητα είναι καλύτερη όταν το μέσο περιέχει χλωρίδια ή όταν η θερμοκρασία λειτουργίας είναι υψηλή;
Για χλωριούχο ή ήπια επιθετικό συμπυκνωμένο,TP316Lπροτιμάται επειδή η2-3% μολυβδένιοβελτιώνει την αντοχή στη διάτρηση και τη διάτρηση.TP321καιTP347HΗ ατμόσφαιρα είναι καλύτερη επιλογή επειδή η σταθεροποιημένη χημική και η υψηλότερη ικανότητα σύρματος βελτιώνουν την αξιοπιστία υπό θερμική έκθεση.
Πρότυπα εκτέλεσης
| Τυποποιημένο σύστημα |
Σύντομη περιγραφή |
| ΑΣTM / ASME |
Αρμόδια για την παραγωγή των ειδών που αναφέρονται στην παράγραφο 1: αδιάβροχοι σωλήνες από σίδηρο σιδηρομεταλλεύματος φερριτικού και αυστενιτικού τύπου, για τη λειτουργία λέβητα, υπερθερμαντήρα και εναλλάκτη θερμότητας |
| Επικεφαλής |
EN 10216-5: αδιάβροχοι σωλήνες από ανοξείδωτο χάλυβα για χρήση υπό πίεση· ευρέως χρησιμοποιούμενος ευρωπαϊκός δρόμος για ισοδύναμες ποιότητες αυστενιτικών σωλήνων |
| GOST |
ΓΚΟΣΤ 9941: σωλήνες από ανοξείδωτο χάλυβα χωρίς συγκόλληση, ανθεκτικοί στη διάβρωση, που χρησιμοποιούνται ευρέως για βιομηχανικές και θερμοανθεκτικές εφαρμογές |
| ΔΕΣ |
JIS G3463: σωλήνες λέβητα και θερμοανταλλάκτη από ανοξείδωτο χάλυβα |
| Εγγύς |
GB/T 13296: σωλήνες από ανοξείδωτο χάλυβα χωρίς συγκόλληση για λέβητα και ανταλλακτές θερμότητας |
Πεδίο εφαρμογής
Ειδικό προϊόν: Σκελετός σωλήνων ανταλλάκτη θερμότητας για ψύξη συμπυκνώματος διυλιστηρίου
Για τον τύπο αυτό του προϊόντος, επιλέγονται γυαλισμένα αδιάβροχα αυστενίτικα σωλήνες για τη βελτίωση της καθαριότητας, τη μείωση της κατακράτησης των λερώσεων,και διατηρούν σταθερές ανθεκτικές στις διαρροές επιδόσεις σε συνεχή θερμοκρασίαΣε υλικά που είναι ευαίσθητα στα χλωρίδια ή σε πιο διαβρωτικά συμπυκνώματα, συνήθως προτιμάται το TP316L· όταν η θερμοκρασία στην πλευρά του ατμού είναι υψηλότερη, μπορεί να καθοριστεί το TP321 ή το TP347H.
Χημική σύνθεση
| Αξία |
Γ |
Ναι. |
Μ |
Π |
S |
Αρ |
Νι |
Μo |
Τι |
Nb+Ta |
| TP304 |
≤0.08 |
≤ 1.00 |
≤ 2.00 |
≤0.045 |
≤0.030 |
18.0-20.0 |
8.0-11.0 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| TP304L |
≤0.035 |
≤ 1.00 |
≤ 2.00 |
≤0.045 |
≤0.030 |
18.0-20.0 |
8.0-12.0 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| TP316L |
≤0.035 |
≤ 1.00 |
≤ 2.00 |
≤0.045 |
≤0.030 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
- Δεν ξέρω. |
- Δεν ξέρω. |
| TP321 |
≤0.08 |
≤ 1.00 |
≤ 2.00 |
≤0.045 |
≤0.030 |
17.0-19.0 |
9.0-12.0 |
- Δεν ξέρω. |
5 × ((C + N) προς 0.70 |
- Δεν ξέρω. |
| TP347H |
0.04-0.10 |
≤ 1.00 |
≤ 2.00 |
≤0.045 |
≤0.030 |
17.0-19.0 |
9.0-13.0 |
- Δεν ξέρω. |
- Δεν ξέρω. |
8 × C προς 1.10 |
Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τράβηξης Min. MPa |
Δυνατότητα απόδοσης Min. MPa |
Επεκτάσεις Min. % |
Δυνατότητα Μαξ. |
| TP304 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP304L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP316L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP321 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP347H |
515 |
205 |
35 |
192 HBW / 90 HRB |
Αναφορά ισοδύναμου βαθμού
| Κατηγορία ASTM A213 |
Περίπου. |
Περίπου. |
Περίπου. |
Περίπου. |
| TP304 |
1.4301 / 1.4307 |
SUS304TB |
06Cr19Ni10 |
08X18H10 |
| TP304L |
1.4307 |
SUS304LTB |
022Cr19Ni10 |
03X18H11 |
| TP316L |
1.4404 |
SUS316LTB |
022Cr17Ni12Mo2 |
03X17H14M2 |
| TP321 |
1.4541 |
SUS321TB |
06Cr18Ni11Ti |
12X18H10T |
| TP347H |
1.4912 / 1.4550 οικογενειακή αναφορά |
SUS347HTB |
07Cr18Ni11Nb |
08X18H12B Αναφορά οικογένειας |

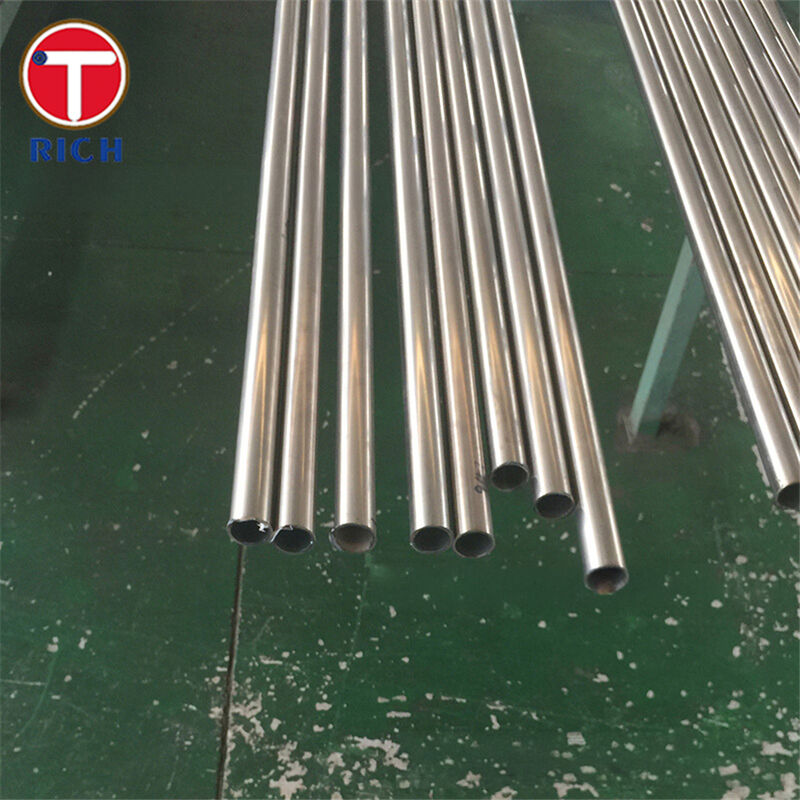

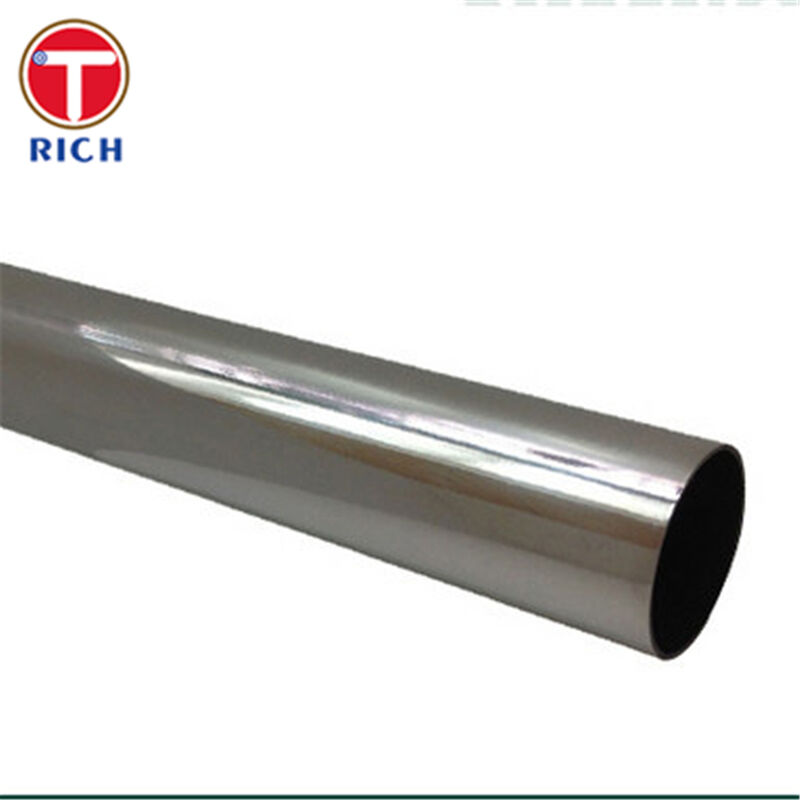

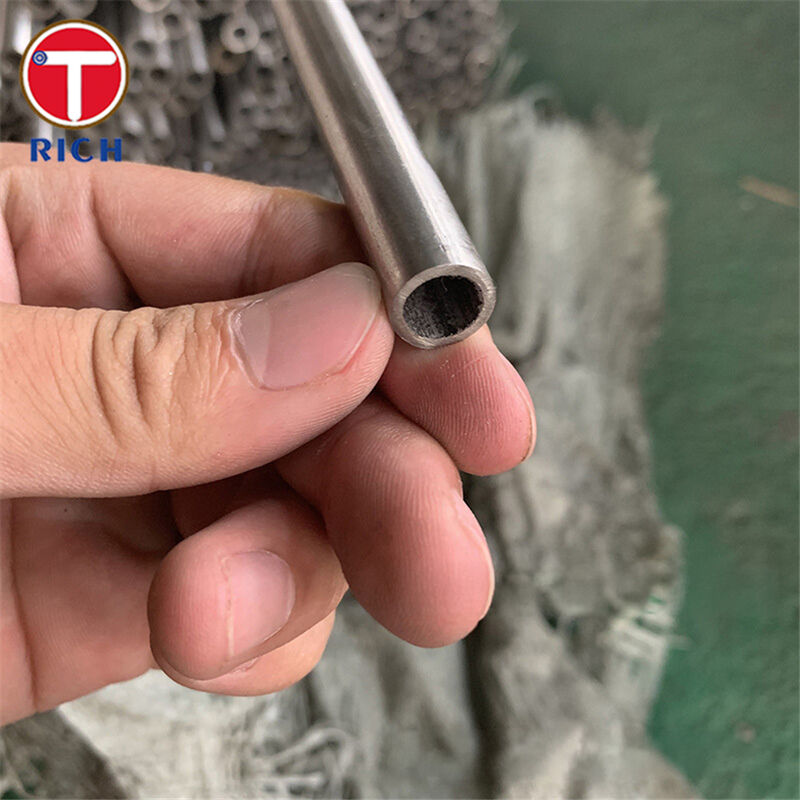

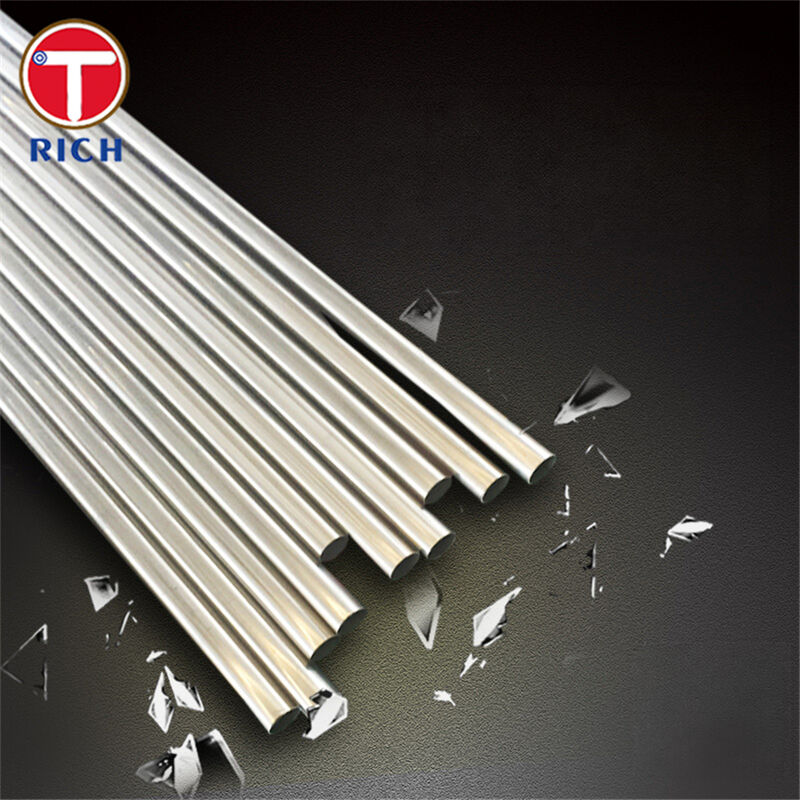

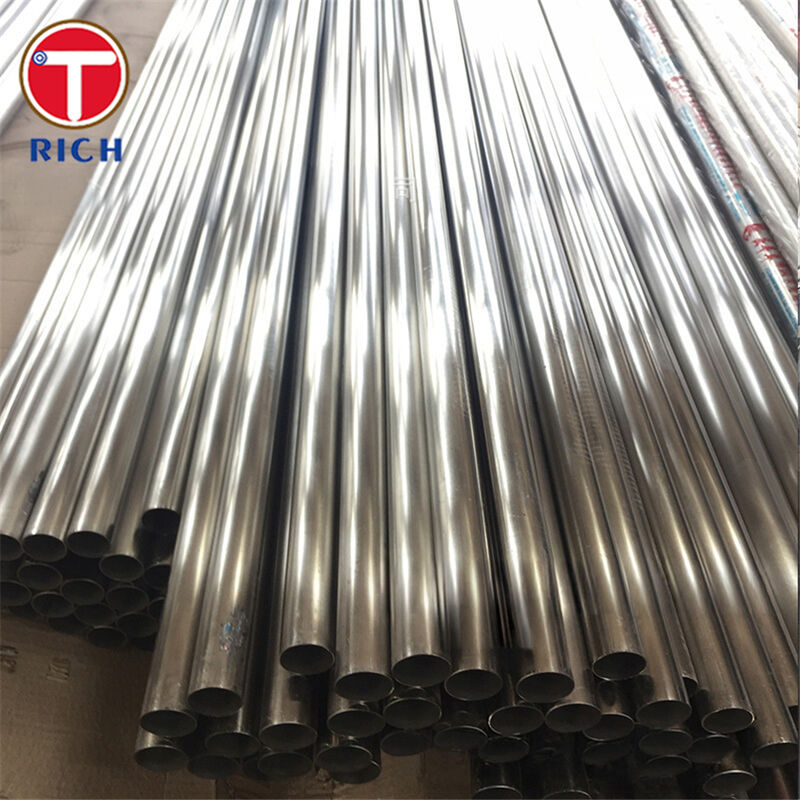

Γκαλερί προϊόντων
