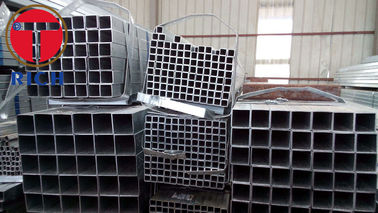

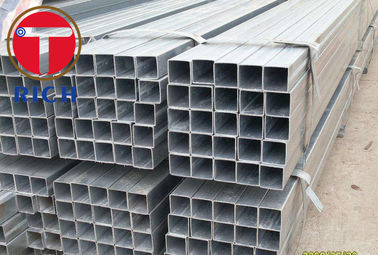

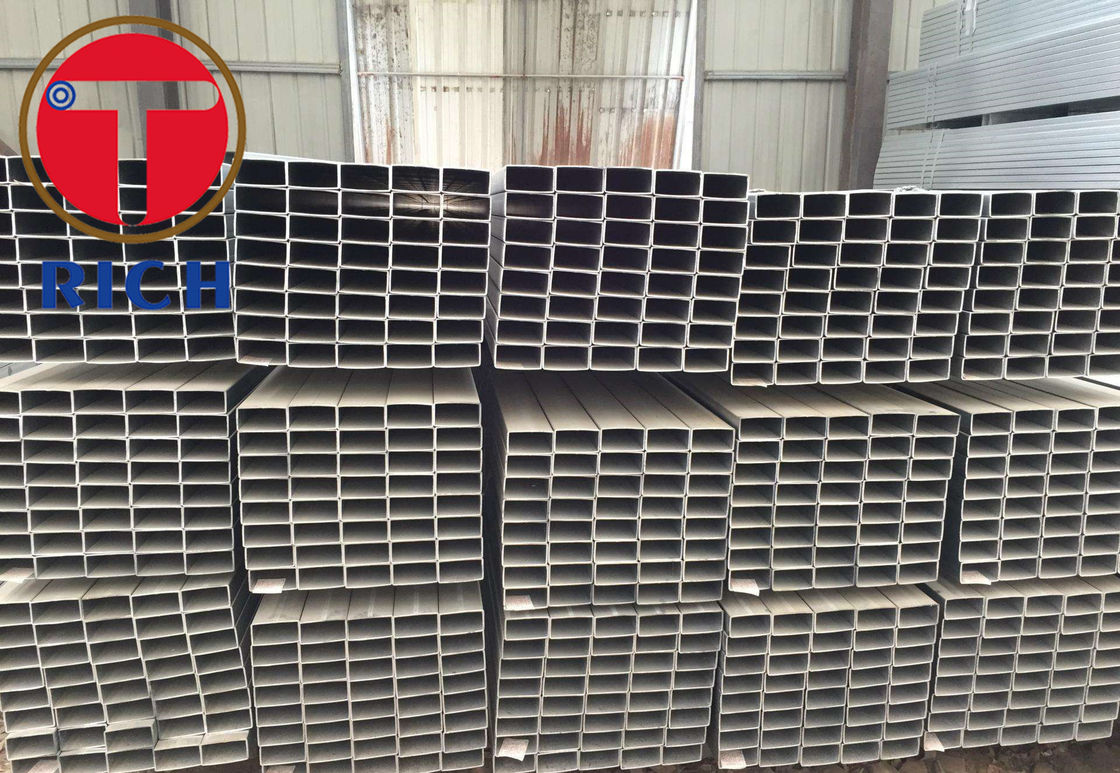

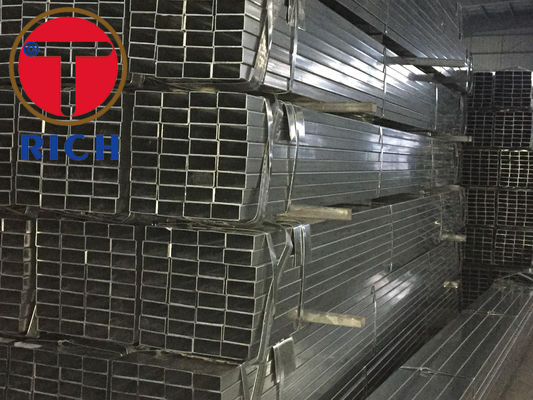

Ενωμένος στενά ενωμένος στενά ανοξείδωτο σωλήνας καυτής εμβύθισης ορθογώνιος για τη δομή κατασκευής
Λεπτομέρειες προιόντος
συγκολλητών σωλήνων σιδήρου και χάλυβα
,Ηλεκτρικός ενωμένος στενά αντίσταση σωλήνας χάλυβα
Σιδηροδρομικές εγκαταστάσεις
Εφαρμογή:κατάλληλο για μηχανικούς, κατασκευαστικούς και άλλους διαρθρωτικούς σκοπούς και για σωλήνες από χάλυβα συγκολλημένους με ευθεία συγκόλληση, με εξωτερική διάμετρο όχι μεγαλύτερη από 711 mm,μπορεί επίσης να εφαρμοστεί σε γενικά συγκολλημένους σωλήνες χάλυβα για τη μεταφορά υγρών
μέγεθοςΔοκιμαστικό:
Αξία:10,20,Q195,Q215,Q213,Q275
Μέθοδος κατασκευής:Ο ατσάλινος σωλήνας πρέπει να κατασκευάζεται από ζεστή έλαση ή από ψυχρή έλαση με μέθοδο συγκόλλησης υψηλής συχνότητας.
Κράτος παράδοσης:Το ατσάλινο σωλήνα πρέπει να είναι συγκόλληση ή θερμική επεξεργασία κατάσταση παράδοση
Ποιότητα της επιφάνειαςΟι εσωτερικές και εξωτερικές επιφάνειες του χάλυβα δεν επιτρέπεται να έχουν ρωγμές, φλοιές, πτυχές, αποστρώσεις, γύρους και εγκαύματα.οξείδια κλίμακας, και σημάδια εξάλειψης εξωτερικών σπασμάτων που δεν υπερβαίνουν την αρνητική απόκλιση πάχους τοιχώματος
Ανεπάρκεια εξωτερικής διάμετρουΜονάδα: mm
| Εξωτερική διάμετρος ((D) | Γενική προμήθεια (PD.A)Α | Μεγαλύτερη ακρίβεια (PD.B) | Υψηλή ακρίβεια (PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| > 20-35 | ±0.40 | ±0.20 | ±0.10 |
| > 35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ± 1%D | ±0.35 | ±0.25 |
| > 80 έως 114.3 | ±0.60 | ±0.40 | |
| > 114.3-168.3 | ±0.70 | ±0.50 | |
| > 168,3 έως 219.1 | ±0.80 | ±0.60 | |
| > 219.1-711 | ± 0,75%D | ±0,5%D | |
| ΑΔεν ισχύει για σωλήνες από χάλυβα για κυλίνδρους μεταγωγικής ζώνης | |||
Ανεκτικότητα πάχους τοίχου Μονάδα: mm
| Δάχος τοίχου (t) | Γενική προμήθεια (PD.A)Α | Μεγαλύτερη ακρίβεια (PD.B) | Υψηλή ακρίβεια (PD.C) | Μη ομοιόμορφο πάχος τοίχουβ |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤ 7,5% τ |
| > 0,70-1.0 | ±0.05 | ±0.04 | ||
| > 1,0-1.5 | ±0.06 | ±0.05 | ||
| > 1,5-2.5 | ±10%t | ±0.12 | ±0.06 | |
| > 2,5-3.5 | ±0.16 | ±0.10 | ||
| > 3,5 έως 4.5 | ±0.22 | ±0.18 | ||
| > 4,5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7,5%t | ± 5,0%t | ||
| ΑΔεν ισχύει για σωλήνες από χάλυβα για κυλίνδρους μεταγωγικής ζώνης βΜη ισχύει για σωλήνες από χάλυβα γενικής προκηρύξεως: μη ομοιόμορφο πάχος τοιχώματος σημαίνει τη διαφορά μεταξύ των μέγιστων και ελάχιστων τιμών μετρούμενου πάχους τοιχώματος στην ίδια εγκάρσια τομή. | ||||
Συντελεστής βάρους των κυλίνδρων σωλήνων από χάλυβα
| Μοντέλο | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Συντελεστής c | Α | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Συντελεστής c | Β | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Συντελεστής c | Γ | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Μοντέλο | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Συντελεστής c | Α | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Συντελεστής c | Β | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Συντελεστής c | Γ | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Μοντέλο | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Συντελεστής c | Α | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Συντελεστής c | Β | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Συντελεστής c | Γ | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
-
