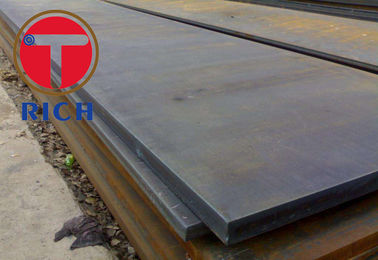

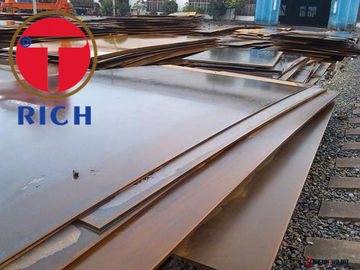

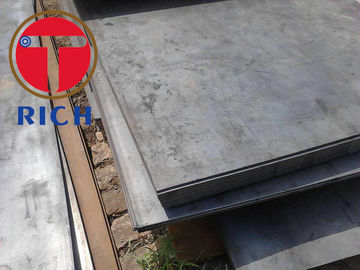

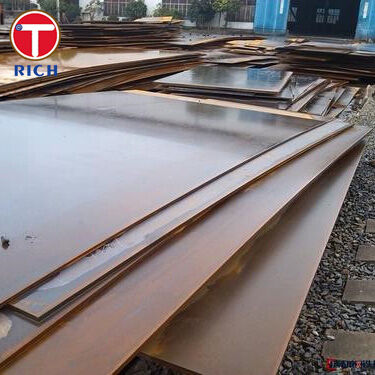

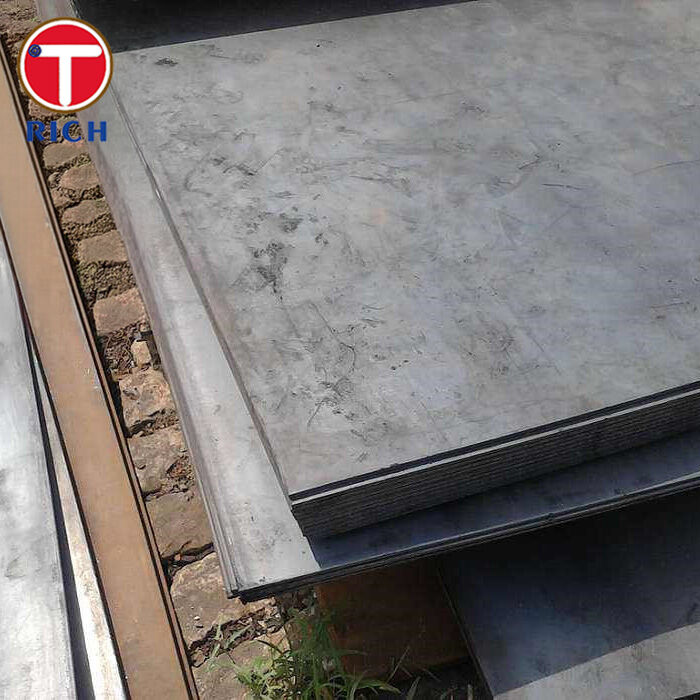

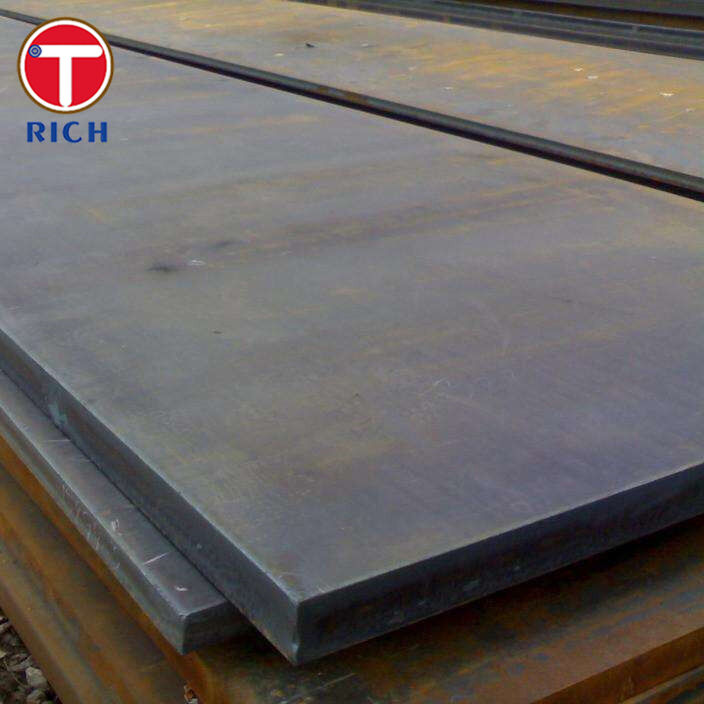

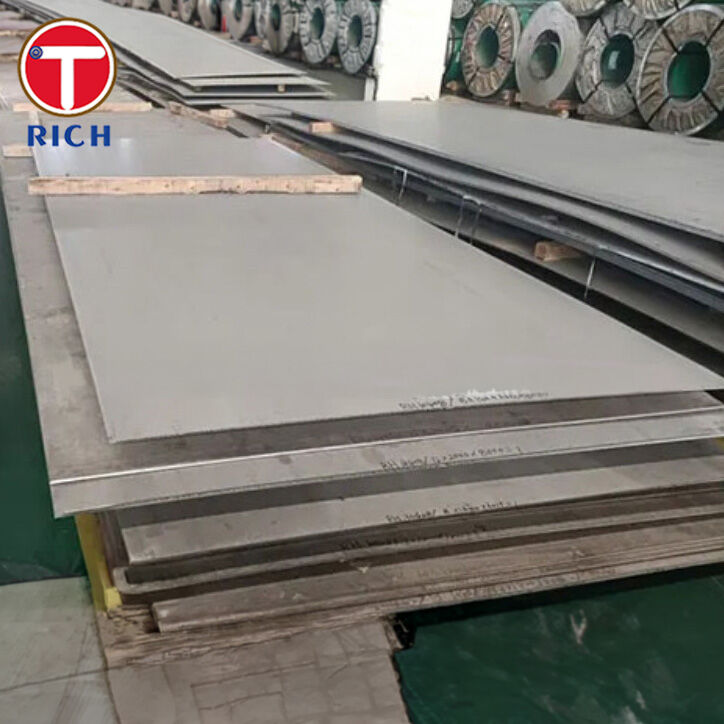

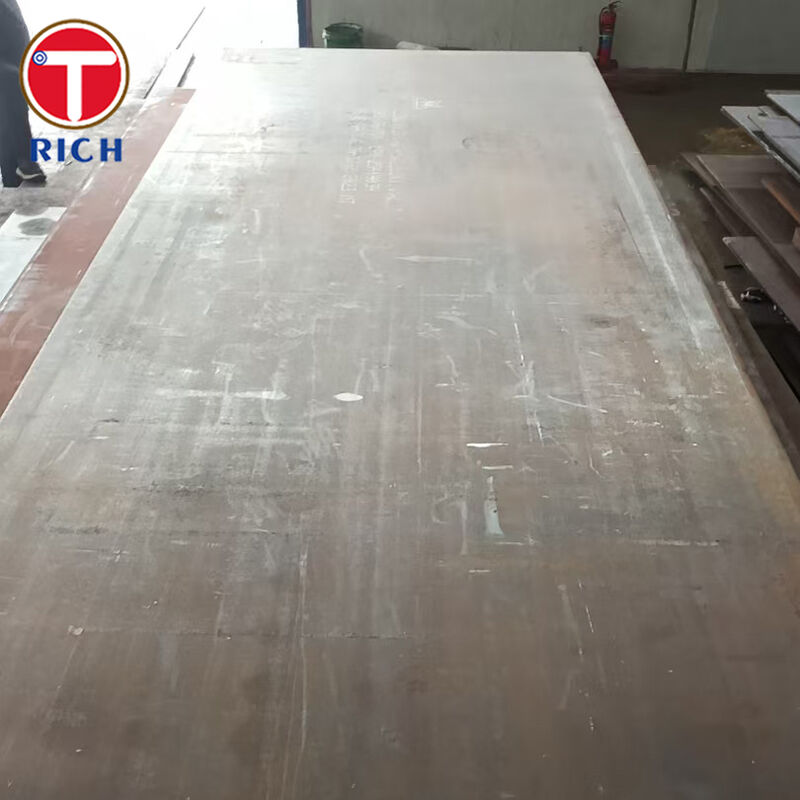

ASTM A131 βαθμός AH32 Πλάκα από θερμά κυλούμενα χάλυβα Υψηλή αντοχή 315 MPa Απόδοση με αντοχή κρούσης Charpy V-notch για ναυπηγική κατασκευή

Ο ASTM A131 Βαθμού AH32 είναι μια χαλύβδινη πλάκα υψηλότερης αντοχής για ναυπηγικές κατασκευές, σχεδιασμένη για συγκολλητές δομές κύτους, δομές καταστρώματος, εξαρτήματα υποστήριξης υπεράκτιων εγκαταστάσεων και άλλα φέροντα μέρη θαλάσσιας χρήσης που απαιτούν ελάχιστη αντοχή διαρροής 315 MPa μαζί με καθορισμένη αντοχή σε κρούση Charpy V-notch. Σύμφωνα με το ASTM A131/A131M, ο AH32 ανήκει στην οικογένεια χαλύβων υψηλότερης αντοχής για πλοία, ενώ η έγκριση κλάσης εκδίδεται συνήθως από αναγνωρισμένους νηογνώμονες όπως ABS, BV, CCS, DNV, KR, LR, NK και RINA, σύμφωνα με τις απαιτήσεις κλάσης του σκάφους του έργου.

• Υψηλότερη δομική αντοχή για ελαφρύ σχεδιασμό θαλάσσιων κατασκευών
  Ο AH32 έχει καθορισμένη ελάχιστη αντοχή διαρροής 315 MPa (46 ksi) και αντοχή εφελκυσμού 440-590 MPa σύμφωνα με το ASTM A131, καθιστώντας τον κατάλληλο για κύριες συγκολλητές κατασκευές όπου η πλάκα συνηθισμένης αντοχής Βαθμού A/B/D/E θα ήταν ανεπαρκής.
• Καθορισμένη αντοχή σε κρούση σε χαμηλή θερμοκρασία για θαλάσσια χρήση
  Για την πλάκα AH32, μια τυπική αναφερόμενη απαίτηση Charpy V-notch είναι 23 ft-lb διαμήκης / 16 ft-lb εγκάρσια στους 32 °F (0 °C) για δείγματα πλήρους μεγέθους εντός του αναφερόμενου εύρους πάχους, υποστηρίζοντας ασφαλέστερη δομική απόδοση υπό δυναμική θαλάσσια φόρτιση.
• Ελεγχόμενη χημική σύνθεση για συγκολλησιμότητα
  Η χημική σύνθεση του AH32 περιορίζεται σε C μέγ. 0,18%, P μέγ. 0,035%, S μέγ. 0,035%, με έλεγχο κραμάτων που περιλαμβάνει Cr μέγ. 0,20%, Ni μέγ. 0,40%, Cu μέγ. 0,35%, Mo μέγ. 0,08% και στοιχεία που βελτιώνουν την κοκκοποίηση όπως V, Nb και Al. Η SSAB αναφέρει επίσης CEV μέγ. 0,36 για την πλάκα AH32 στην προσφερόμενη γκάμα της, κάτι που είναι χρήσιμο για τον σχεδιασμό διαδικασιών συγκόλλησης και τον έλεγχο της θερμικής εισόδου.
• Κατάλληλο για κατασκευή συγκολλητών πάνελ πλοίων
  Οι χάλυβες δομικών στοιχείων πλοίων ASTM A131 προορίζονται κυρίως για την κατασκευή πλοίων, και ο AH32 χρησιμοποιείται ευρέως στην κατασκευή κύτους και υπεράκτιων δομών όπου η ιχνηλασιμότητα κλάσης, η απόδοση σε κρούση και η συνέπεια συγκόλλησης είναι κρίσιμες.

• Σαφής διαδρομή έγκρισης κλάσης αντί για προμήθεια "μόνο από έλαστρο"
  Οι επαγγελματίες αγοραστές συνήθως ενδιαφέρονται πρώτα για το αν η πλάκα μπορεί να γίνει αποδεκτή από την αρμόδια εταιρεία ταξινόμησης, όχι μόνο αν πληροί ένα χημικό φύλλο. Η IACS επιβεβαιώνει ότι οι κύριες εταιρείες όπως ABS, BV, CCS, DNV, KR, LR, NK και RINA είναι αναγνωρισμένοι οργανισμοί μέλη στο παγκόσμιο πλαίσιο κλάσης. Επομένως, τοποθετούμε την προμήθεια AH32 γύρω από τεκμηρίωση συμβατή με την κλάση, αρχεία επιθεώρησης και έγκριση της εταιρείας ταξινόμησης ανά παραγγελία, αντί μόνο για ονομαστική συμμόρφωση με τον βαθμό.
• Χημική σύνθεση εστιασμένη στη συγκολλησιμότητα και τη σταθερότητα κατασκευής
  Οι αγοραστές AH32 ανησυχούν συνήθως για την ευαισθησία σε ρωγμές κατά τη συγκόλληση πάνελ και τη συναρμολόγηση μπλοκ. Το ASTM A131 ελέγχει τον άνθρακα, τον φώσφορο, το θείο και τις προσθήκες κραμάτων, ενώ τα εμπορικά δεδομένα AH32 δείχνουν επίσης έλεγχο CEV γύρω στο 0,36 μέγ. στην προσφερόμενη γκάμα πλακών. Αυτό υποστηρίζει πιο σταθερή πιστοποίηση WPS, πιο προβλέψιμο έλεγχο προθέρμανσης και χαμηλότερο κίνδυνο κατασκευής από μη ταξινομημένες δομικές πλάκες χωρίς αυστηρές προδιαγραφές.
• Μηχανικές ιδιότητες συνδεδεμένες με δοκιμές κρούσης, όχι μόνο με δεδομένα εφελκυσμού
  Μια άλλη κοινή ανησυχία είναι ότι ορισμένοι προμηθευτές τονίζουν τις τιμές διαρροής και εφελκυσμού, αλλά υποβαθμίζουν τις υποχρεώσεις δοκιμών κρούσης. Το ASTM A131 διαφοροποιεί τους θαλάσσιους βαθμούς ανά κατηγορία σκληρότητας, και τα δημοσιευμένα δεδομένα ASTM A131 της SSAB δείχνουν ρητές θερμοκρασίες CVN και κατώφλια απορροφούμενης ενέργειας για τις οικογένειες A/B/D/E και AH32. Αυτό σημαίνει ότι η προμήθεια μπορεί να ευθυγραμμιστεί με την πραγματική θερμοκρασία λειτουργίας και τη δομική ζώνη, όχι μόνο με το επίπεδο αντοχής.

Συγκεκριμένο παράδειγμα προϊόντος:
Πλάκα ενίσχυσης κατά μήκος του καταστρώματος πλοίου χύδην φορτίου -- Η πλάκα θερμής έλασης AH32 είναι κατάλληλη για δομικά στοιχεία καταστρώματος που απαιτούν βελτιωμένη αντοχή διαρροής και επαληθευμένη αντοχή σε εγκοπή, διατηρώντας παράλληλα καλή συγκολλησιμότητα για κατασκευή μεγάλων μπλοκ.

Ο παρακάτω πίνακας συνοψίζει πέντε συχνά αναφερόμενους βαθμούς ASTM A131 για σύγκριση από τους αγοραστές. Οι τιμές είναι όρια προδιαγραφών ή απαιτήσεις τύπου όπως αναφέρονται στα δεδομένα των αναφερόμενων βαθμών.
