Tubo de acero automotriz sin costura de alta precisión con diámetro interior controlado y baja rugosidad superficial interna
Βασικές Ιδιότητες
Τόπος καταγωγής:
Zhejiang, Κίνα
Ονομασία μάρκας:
TORICH
Πιστοποίηση:
ISO9001, ISO14001, TS16949
Αριθμός μοντέλου:
Bs6323-6
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
5 τόνους
Τιμή:
800-1000 USD/Tons
Όροι πληρωμής:
L/C,D/A,D/P,T/T,Western Union,
Ικανότητα εφοδιασμού:
2000tons το χρόνο
Σύνοψη του προϊόντος
Υψηλής ακρίβειας ατσάλινο σωλήνα αυτοκινήτου Επισκόπηση του προϊόντος Ο σωλήνας χάλυβα αυτοκινήτου υψηλής ακρίβειας είναι ένας μηχανικός σωλήνας χωρίς συγκόλληση, σχεδιασμένος για εξαρτήματα που απαιτούν ακριβείς εσωτερικές και εξωτερικές διαμέτρους, ελεγχόμενο πάχος τοιχώματος, χαμηλή τραχύτητα επι...
Λεπτομέρειες προιόντος
Επισημαίνω:
σωλήνας χάλυβα χαμηλού άνθρακα
,Μηχανική σωλήνωση χάλυβα
Product:
Χαλύβδινος σωλήνας χωρίς ραφή αυτοκινήτου υψηλής ακρίβειας
Manufacturing Method:
Άνευ ραφής ψυχρό σχέδιο
Material:
Ανθρακούχο χάλυβα ή μηχανικό χάλυβα χαμηλής κραματοποίησης
Main Standards:
EN 10305-1, ASTM A519/A519M, JIS G 3445, GB/T 3639, DIN 2391
Typical Grades:
E235, E355, SAE 1020, SAE 1026, STKM11A, STKM12C, STKM13C, 20, 45
Outside Diameter:
6–200 mm
Wall Thickness:
0,5–20 mm
Length:
1–12 m, προσαρμόσιμο
Περιγραφή του προϊόντος
Υψηλής ακρίβειας ατσάλινο σωλήνα αυτοκινήτου
Επισκόπηση του προϊόντος
Ο σωλήνας χάλυβα αυτοκινήτου υψηλής ακρίβειας είναι ένας μηχανικός σωλήνας χωρίς συγκόλληση, σχεδιασμένος για εξαρτήματα που απαιτούν ακριβείς εσωτερικές και εξωτερικές διαμέτρους, ελεγχόμενο πάχος τοιχώματος, χαμηλή τραχύτητα επιφάνειας,Χρησιμοποιείται κυρίως για την κατασκευή βαρελιών κυλίνδρων αυτοκινήτων απορροφητήρων, όπου η διαμετρική σταθερότητα επηρεάζει άμεσα την κίνηση του έμβολο,απόδοση σφράγισης, κατακράτηση πετρελαίου και διάρκεια ζωής.
Οι σωλήνες μπορούν να προμηθευτούνται με ψυχρή έλξη, με ελάφρυνση της πίεσης, με αναψύκωση ή με κανονικές συνθήκες.και προσαρμοσμένος έλεγχος ανοχής είναι διαθέσιμος σύμφωνα με τις τελικές απαιτήσεις μηχανικής και συναρμολόγησης.
Το ISO 9001 αναφέρεται στο σύστημα διαχείρισης ποιότητας του κατασκευαστή και όχι σε πρότυπο υλικού χάλυβα σωλήνα.ΑΣTM A519, JIS G 3445, GB/T 3639 ή άλλο συμφωνημένο τεχνικό πρότυπο.
Τεχνικές προδιαγραφές
| Άρθρο | Προδιαγραφές |
|---|---|
| Προϊόν | Υψηλής ακρίβειας αδιάβροχο ατσάλινο σωλήνα αυτοκινήτου |
| Μέθοδος κατασκευής | Χωρίς ράμματα ψυχρή έλξη |
| Υλικό | Χάλυβας άνθρακα ή μηχανολογικού χάλυβα χαμηλής σύνθεσης |
| Κύρια πρότυπα | Ειδικότερα, τα προϊόντα που χρησιμοποιούνται για την παραγωγή των ειδών αυτών πρέπει να είναι κατασκευασμένα σύμφωνα με το πρότυπο EN 10305-1, ASTM A519/A519M, JIS G 3445, GB/T 3639, DIN 2391 |
| Τυπικές βαθμίδες | Εναλλακτικές ουσίες που περιέχονται σε αυτό το προϊόν |
| Εξωτερική διάμετρος | 6-200 mm |
| Μύθος τοίχου | 0.5-20 mm |
| Διάρκεια | 1-12 m, προσαρμόσιμα |
| Τυποποιημένη ανοχή OD | Σύμφωνα με το επιλεγμένο πρότυπο προϊόντος |
| Ανεπάρκεια OD ακρίβειας | Μέχρι ±0,05 mm για κατάλληλα εύρη μεγεθών |
| Ανεπάρκεια αναγνώρισης ακρίβειας | H8 ή προσαρμοσμένη ανοχή διαστάσεων |
| Δυνατότητα ανοχής πάχους τοίχου | Συνήθως ±10%· έλεγχος ακρίβειας έως ±5% με συμφωνία |
| Καθαρότητα | ≤0,5 mm/m· ≤0,3 mm/m για επιλεγμένες διαστάσεις |
| Εσωτερική τραχύτητα της επιφάνειας | Καθώς τραβήχτηκε Ra ≤3,2 μm· ωρισμένο Ra ≤0,4 μm |
| Κατάσταση της επιφάνειας | Άλλες συσκευές για την παρασκευή ή την επεξεργασία προϊόντων που προορίζονται για την παρασκευή ή την επεξεργασία προϊόντων που προορίζονται για την παρασκευή ή την επεξεργασία προϊόντων που προορίζονται για την παρασκευή ή την επεξεργασία προϊόντων που προορίζονται για την παρασκευή ή την επεξεργασία προϊόντων |
| Θερμική επεξεργασία | +C, +LC, +SR, +A ή +N |
| Επιθεώρηση | Επιθεώρηση διαστάσεων, δοκιμή ελαστικότητας, δοκιμή σκληρότητας, δοκιμή επίπεδωσης, δοκιμή φλεγμονής, δοκιμή κυκλώματος ή δοκιμή υπερήχων |
| Διαχείριση ποιότητας | Σύστημα διαχείρισης ποιότητας ISO 9001 |
| Έγγραφα | Διαθέσιμο πιστοποιητικό ελέγχου EN 10204 3.1 |
Βασικά χαρακτηριστικά
- Ελεγχόμενη εσωτερική διάμετρος:Η ψυχρή έλξη μέσα από ένα πετράδι και πάνω από ένα μαντήλι παρέχει πιο στενό έλεγχο της εσωτερικής διαμέτρου από τον συμβατικό θερμό φινιρισμένο αδιάβροχο σωλήνα.
- Μικρή εσωτερική τραχύτητα επιφάνειας:Η βελτιωμένη διάτρηση με Ra ≤ 0,4 μm μειώνει την τριβή μεταξύ της σφραγίδας του έμβολο και του τοιχώματος του κυλίνδρου, υποστηρίζοντας σταθερή υδραυλική διανομή του ελαίου.
- Σφιχτό πάχος τοιχώματος Συνέχεια:Η ακριβής ψυχρή έλξη βελτιώνει την ομοιομορφία του πάχους του τοίχου και μειώνει την εκκεντρικότητα σε ≤ 10% του ονομαστικού πάχους του τοίχου.
- Υψηλή ευθεία:Η κανονική ευθεία ελέγχεται σε ≤ 0,5 mm ανά μέτρο, με επιλεγμένες διαστάσεις διαθέσιμες σε ≤ 0,3 mm ανά μέτρο.
- Σταθερές μηχανικές ιδιότητες:Η κατάσταση παράδοσης μπορεί να επιλεγεί σύμφωνα με τις απαιτήσεις της μεταγενέστερης διαδικασίας παραγωγής.
- Καθαρή απρόσκοπτη δομή:Η απρόσκοπτη οδός παραγωγής εξαλείφει τη διαμήκη συγκόλληση συγκόλλησης, παρέχοντας ομοιόμορφη περιφερειακή δομή.
Διαδικασία παραγωγής
Billet Inspection → Heating and Piercing → Hot Rolling or Elongation → Pickling → Lubrication → Cold Drawing → Intermediate Heat Treatment → Final Cold Drawing → Straightening → Cutting → Honing or Polishing → Non-Destructive Testing → Dimensional Inspection → Surface Protection → Packing
Πλεονεκτήματα ποιότητας
- Αντιμετώπιση της αντοχής σε τρύπες και έλεγχος της τραχύτητας της επιφάνειας:Ελέγχουμε τον σωλήνα σύμφωνα με τις απαιτήσεις των τελικών εξαρτημάτων αντί να ελέγχουμε μόνο τη ονομαστική εξωτερική διάμετρο.
- Προϋποθέσεις παράδοσης:Η κατάσταση παράδοσης μπορεί να επιλεγεί σύμφωνα με την επόμενη εργασία παραγωγής για βέλτιστες επιδόσεις.
- Επιθεώρηση με βάση το συστατικό:Οι απαιτήσεις ελέγχου μπορούν να μετατραπούν απευθείας από το σχέδιο του κατασκευαστικού στοιχείου του πελάτη σε σχέδιο ελέγχου σωλήνα.
Πρότυπα εκτέλεσης
| Τυποποιημένο σύστημα | Εφαρμόσιμο πρότυπο | Σύντομη περιγραφή |
|---|---|---|
| ΑΣΤΜ | ΑΣTM A519/A519M | Μηχανικές σωλήνες από άνθρακα και κράμα ατσάλι, χωρίς συγκόλληση, σε θερμή ή ψυχρή επεξεργασία |
| Επικεφαλής | EN 10305-1 | Σωλήνες από χάλυβα, χωρίς συγκόλληση, που σχηματίζονται με ψυχρό έλξη, για εφαρμογές ακριβείας |
| ΔΕΣ | JIS G 3445 | Σωλήνες από χάλυβα άνθρακα για δομές μηχανών, συμπεριλαμβανομένων των εξαρτημάτων αυτοκινήτων |
| Εγγύς | GB/T 3639 | Σωλήνες από χάλυβα χωρίς συγκόλληση ακριβείας, έλκονται ή κυλούνται εν ψυχρώ |
| ΔΙΝ | DIN 2391 | Παραδοσιακή γερμανική προδιαγραφή για σωλήνες από ατσάλι με ακρίβεια |
Βασική εφαρμογή

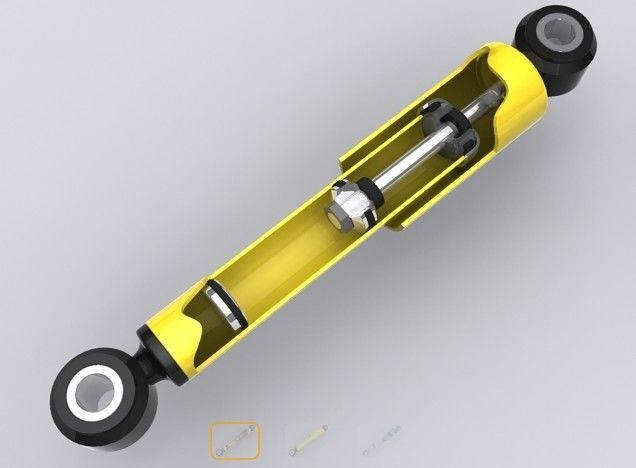

Τύβλος κυλίνδρου απορροφητήρα συγκρούσεων αυτοκινήτων:Ο σωλήνας χρησιμοποιείται ως υδραυλικός κύλινδρος βαρέλι ενός αυτοκινητοβιομηχανικού αποσβεστήρα.η διάτρηση καθοδηγεί το έμβολο και το σύστημα σφράγισης ενώ περιέχει υδραυλικό λάδι υπό επαναλαμβανόμενες κύκλους συμπίεσης και ανάκαμψης.
Χημική σύνθεση
| Αξία | Γ | Ναι. | Μ | Π | S |
|---|---|---|---|---|---|
| STKM11A | ≤0.12 | ≤0.35 | ≤0.60 | ≤0.040 | ≤0.040 |
| STKM12A | ≤0.20 | ≤0.35 | ≤0.60 | ≤0.040 | ≤0.040 |
| STKM12C | ≤0.20 | ≤0.35 | ≤0.60 | ≤0.040 | ≤0.040 |
| STKM13A | ≤0.25 | ≤0.35 | 0.30-0.90 | ≤0.040 | ≤0.040 |
| STKM13C | ≤0.25 | ≤0.35 | 0.30-0.90 | ≤0.040 | ≤0.040 |
Μηχανικές ιδιότητες
| Αξία | Δυνατότητα τέντωσης Rm, MPa Min. | Δυνατότητα αντίστασης ή αντίστοιχη πίεση, MPa Min. | Επεκτάσεις, % Min. |
|---|---|---|---|
| STKM11A | 290 | Δεν προσδιορίζεται | 35 |
| STKM12A | 340 | 175 | 35 |
| STKM12C | 470 | 355 | 20 |
| STKM13A | 370 | 215 | 30 |
| STKM13C | 510 | 380 | 15 |
Επιλογές επιφανειακής και θερμικής επεξεργασίας
| Κωδικός | Προϋποθέσεις παράδοσης | Περιγραφή επεξεργασίας | Συνιστώμενη χρήση |
|---|---|---|---|
| +C | Κρύο / σκληρό | Καμία θερμική επεξεργασία μετά την τελική ψυχρή αντλία | Υψηλή αντοχή και επακόλουθη μηχανική επεξεργασία |
| +LC | Κρύο / μαλακό | Ελαφριά τελική ψυχρή αντλία μετά από θερμική επεξεργασία | Μετριοπαθής σχηματισμός και μηχανική επεξεργασία |
| +SR | Ανακούφιση από το άγχος | Θερμική επεξεργασία κάτω από τη θερμοκρασία μετασχηματισμού μετά την ψυχρή ανάκαμψη | Βελτιωμένη σταθερότητα διαστάσεων |
| + Α | Άλλες συσκευές | Πλήρως αναψυγμένο μετά την τελική ψυχρή αντλία | Φωτιά, επέκταση και εκτεταμένη δημιουργία |
| +N | Ομαλοποιημένο | Ομαλοποιημένο σε ελεγχόμενη ατμόσφαιρα | Ενιαία δομή και βελτιωμένη διαμόρφωση |
Συχνές Ερωτήσεις
Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε κατασκευαστής, αλλά μπορούμε να χειριστούμε και εμπορικές συναλλαγές.
Πόσος χρόνος έχει η παράδοση;
Σε γενικές γραμμές, είναι 10-15 ημέρες εάν τα αγαθά είναι σε αποθέματα ή 30-40 ημέρες εάν τα αγαθά δεν είναι σε αποθέματα, ανάλογα με την ποσότητα.
Δοκιμάζετε; Δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά χρειάζεται πληρωμή για το κόστος του φορτίου.
Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή ≤2000USD: 100% προκαταβολή. Πληρωμή ≥2000USD: 30% T/T προκαταβολή, υπόλοιπο πριν από την αποστολή.
