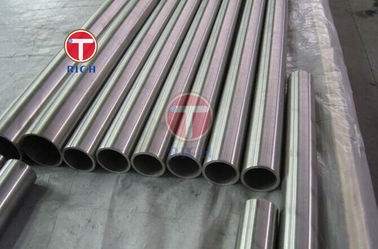

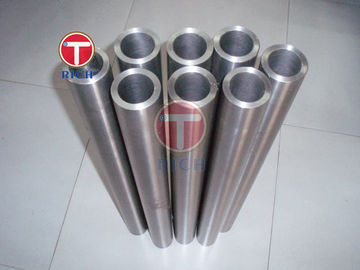

2-12μm Μήκος Ανόπτηση Χωρίς Συγκόλληση Inconel 600 Σωλήνας και Κράμα Νικελίου Χάλυβα Σωλήνας για Εναλλάκτη Θερμότητας
Λεπτομέρειες προιόντος
σωλήνωση χάλυβα κραμάτων νικελίου μήκους 12m
,Inconel 600 σωλήνωση χάλυβα κραμάτων νικελίου
Ο σωλήνας Inconel® 600 είναι ένα προϊόν από κράμα νικελίου-χρωμίου-σιδήρου για εξοπλισμό που απαιτεί αντοχή στη θερμότητα, αντοχή στη διάβρωση και ευκαμψία στην κατασκευή. Προσδιορίζεται ως UNS N06600 / W.Nr. 2.4816, περιέχει τουλάχιστον 72,0% νικέλιο και 14,0–17,0% χρώμιο. Για σωλήνες εναλλάκτη θερμότητας χωρίς συγκόλληση, το ASTM B163 παρέχει μια κατάλληλη βάση προδιαγραφών. Το καθορισμένο εύρος μήκους είναι 2–12 m, με άλλα κομμένα μήκη κατόπιν συμφωνίας.
Η παρακάτω διαμόρφωση προϊόντος καλύπτει σωλήνες χωρίς συγκόλληση που παρέχονται σε ανόπτη κατάσταση. Τα διαστατικά όρια περιγράφουν το πεδίο εφαρμογής του ASTM B163. η διαθεσιμότητα πραγματικού μεγέθους απαιτεί επιβεβαίωση προσφοράς.
| Είδος | Προδιαγραφή |
|---|---|
| Υλικό | Κράμα νικελίου-χρωμίου-σιδήρου |
| Βαθμός | Κράμα 600 |
| Ονομασία UNS | N06600 |
| Ευρωπαϊκή ονομασία υλικού | W.Nr. 2.4816 / NiCr15Fe |
| Διαδικασία κατασκευής | Χωρίς συγκόλληση |
| Πρότυπο προϊόντος | ASTM B163 για σωλήνες εναλλάκτη θερμότητας· ASTM B167 όταν καθορίζεται για γενικούς σωλήνες και σωληνώσεις χωρίς συγκόλληση |
| Εξωτερική διάμετρος | Κατόπιν παραγγελίας· το ASTM B163 καλύπτει εξωτερικές διαμέτρους έως 76,2 mm |
| Πάχος τοιχώματος | Βάση ελάχιστου τοιχώματος ή μέσου τοιχώματος, όπως παραγγέλθηκε· το ASTM B163 καλύπτει πάχη ελάχιστου τοιχώματος έως 3,76 mm ή πάχη μέσου τοιχώματος έως 4,19 mm |
| Μήκος | 2–12 m· 1 m και άλλα προσαρμοσμένα μήκη κατόπιν συμφωνίας, υπό την προϋπόθεση επιβεβαίωσης διαστάσεων και κατασκευής |
| Παράδειγμα διαστατικής ανοχής | Για 25,4 mm OD * 2,00 mm μέσο πάχος τοιχώματος: OD ±0,19 mm· πάχος τοιχώματος ±0,20 mm, σύμφωνα με το ASTM B163-22 |
| Ανοχή κομμένου μήκους | ASTM B163-22: +3,2/-0 mm για μήκη έως 9,1 m· +6,4/-0 mm για μήκη άνω των 9,1 m |
| Ευθύτητα | Εμπορικά ευθύ και χωρίς κάμψεις ή τσακίσεις· οι αριθμητικές απαιτήσεις ευθύτητας πρέπει να συμφωνηθούν |
| Επιφανειακή κατάσταση | Ανοπτημένο και ατσαλωμένο, ή φωτεινό ανόπτησης κατόπιν συμφωνίας· η τραχύτητα επιφάνειας πρέπει να καθορίζεται όταν απαιτείται |
| Θερμική επεξεργασία | Τελική ανόπτη κατάσταση· πρόσθετη επεξεργασία ειδική για τη χρήση κατόπιν συμφωνίας |
| Τελική κατάσταση | Επίπεδα, απογλυφασμένα άκρα· εναλλακτική προετοιμασία σύμφωνα με το εγκεκριμένο σχέδιο |
| Έγγραφα επιθεώρησης | Πιστοποιητικό επιθεώρησης και συμπληρωματικές εκθέσεις δοκιμών όπως καθορίζονται στην εντολή αγοράς |
Το παράδειγμα διαστατικής ανοχής ισχύει για την αναφερόμενη βάση μεγέθους και πάχους. Άλλες διαστάσεις απαιτούν τις αντίστοιχες τυπικές ανοχές, συμπεριλαμβανομένων των ισχυόντων διατάξεων για λεπτό τοίχωμα και ωοειδές σχήμα.
- Καθορισμένη μηχανική αντοχή: Ο ανόπτητος σωλήνας N06600 σύμφωνα με το ASTM B163-22 απαιτεί ελάχιστη αντοχή εφελκυσμού 552 MPa, ελάχιστη αντοχή διαρροής 0,2% 241 MPa, και ελάχιστη επιμήκυνση 30%.
- Θερμική αγωγιμότητα: Η τυπική θερμική αγωγιμότητα είναι 14,9 W/(m·K) στους 20°C, παρέχοντας μια καθορισμένη αναφορά για υπολογισμούς μεταφοράς θερμότητας.
- Πυκνότητα: Η τυπική πυκνότητα είναι 8,47 g/cm³, υποστηρίζοντας την εκτίμηση βάρους σωλήνων και τους υπολογισμούς μάζας εξοπλισμού.
- Εύρος τήξης: 1.354–1.413°C. Τα όρια θερμοκρασίας λειτουργίας πρέπει να καθοριστούν ξεχωριστά χρησιμοποιώντας τον κώδικα σχεδιασμού, τις συνθήκες φόρτωσης και το περιβάλλον διεργασίας.
- Απόκριση κατασκευής: Το κράμα 600 ενισχύεται με ψυχρή εργασία. Ο ανόπτητος σωλήνας παρέχει ευκαμψία για επακόλουθη διαμόρφωση και συγκόλληση.
Οι φυσικές τιμές είναι τυπικά δεδομένα κατασκευαστή. Οι απαιτήσεις μηχανικής αποδοχής εξαρτώνται από το καθορισμένο πρότυπο προϊόντος, την έκδοση, τις διαστάσεις και την κατάσταση παράδοσης.
Οι ακόλουθες δεσμεύσεις υπηρεσιών είναι προτεινόμενη διατύπωση σελίδας προϊόντος και απαιτούν επιβεβαίωση από τον προμηθευτή πριν από τη δημοσίευση.
Το προτεινόμενο πακέτο προμήθειας συνδέει τις σημάνσεις σωλήνων και τους αριθμούς θερμικής επεξεργασίας με χημικές αναλύσεις, αποτελέσματα μηχανικών δοκιμών και κατάσταση παράδοσης. Ένα Πιστοποιητικό επιθεώρησης τύπου 3.1 EN 10204 μπορεί να καθοριστεί στην παραγγελία, με συμπληρωματική θετική αναγνώριση υλικού που συμφωνείται ξεχωριστά. Αυτό παρέχει στους αγοραστές μια καθορισμένη βάση για τον έλεγχο της ταυτότητας του υλικού και της συνέπειας της τεκμηρίωσης.
Η εξωτερική διάμετρος, η βάση πάχους τοιχώματος, η ωοειδής μορφή, το κομμένο μήκος και η ευθύτητα ορίζονται έναντι του εγκεκριμένου σχεδίου παραγγελίας. Πρόσθετες απαιτήσεις για μακριούς σωλήνες, εφαρμογή φύλλου σωλήνων και προετοιμασία άκρων συμφωνούνται πριν από την παραγωγή. Αυτό αντιμετωπίζει ανησυχίες συναρμολόγησης όπως διάκενο εισαγωγής, ανεπαρκές πάχος τοιχώματος και υπερβολική καμπύλη σε μήκη 12 m.
Το σχέδιο επιθεώρησης και δοκιμών προσδιορίζει την απαιτούμενη μη καταστροφική εξέταση, δοκιμή διαρροής ή πίεσης, κριτήρια αποδοχής και απαιτήσεις αναφοράς. Συμπληρωματικές δοκιμές καταγράφονται ρητά στην εντολή αγοράς. Οι αγοραστές μπορούν επομένως να αξιολογήσουν την ακεραιότητα των σωλήνων έναντι μετρήσιμων απαιτήσεων και να λάβουν τα αντίστοιχα αρχεία επιθεώρησης.
| Σύστημα προτύπων | Σχετική αναφορά και εφαρμογή |
|---|---|
| ASTM | ASTM B163 για σωλήνες πυκνωτών και εναλλακτών θερμότητας από κράμα νικελίου χωρίς συγκόλληση· ASTM B167 για γενικούς σωλήνες και σωληνώσεις από κράμα νικελίου χωρίς συγκόλληση |
| ASME | ASME SB-163 ή ASME SB-167, όπου απαιτείται από την προδιαγραφή του εξοπλισμού και την ισχύουσα έκδοση κώδικα |
| EN | 2.4816 / NiCr15Fe προσδιορίζει την ευρωπαϊκή ονομασία υλικού. Το EN 10095 καλύπτει καθορισμένες μορφές υλικών ανθεκτικών στη θερμότητα· οι απαιτήσεις παράδοσης σωλήνων πρέπει να καθοριστούν ξεχωριστά. Το EN 10204 καθορίζει τους τύπους εγγράφων επιθεώρησης. |
| GOST | Η άμεση ισοδυναμία σωλήνων GOST απαιτεί επαλήθευση. Ο αγοραστής πρέπει να ορίσει τον απαιτούμενο ρωσικό βαθμό και την προδιαγραφή προϊόντος πριν από την υποκατάσταση. |
| JIS | JIS G 4904:2023 καλύπτει σωλήνες εναλλάκτη θερμότητας από κράμα νικελίου-χρωμίου-σιδήρου χωρίς συγκόλληση· η ονομασία σωλήνων Alloy 600 είναι NCF600TB. |
| GB | GB/T 2882-2023 καλύπτει σωλήνες από νικέλιο και κράματα νικελίου. Ο βαθμός, οι διαστάσεις, η κατάσταση, η επιθεώρηση και οι απαιτήσεις αποδοχής πρέπει να επιβεβαιωθούν έναντι της προδιαγραφής παραγγελίας. |
Έκδοση αναφοράς: Οι παρακάτω αριθμητικοί πίνακες προδιαγραφών χρησιμοποιούν τις ελεγμένες απαιτήσεις ASTM B163-22. Η ASTM αυτή τη στιγμή παραθέτει B163-26a· οι παραγγελίες που καθορίζουν αυτήν την έκδοση απαιτούν επαλήθευση έναντι του πλήρους κειμένου της.
Το κράμα 600 είναι ένα υποψήφιο υλικό για τους σωλήνες μεταφοράς θερμότητας ενός θερμοσίφωνα καυστικής σόδας λόγω της αντοχής του στη διάβρωση από καυστική σόδα. Η επιλογή υλικού πρέπει να λαμβάνει υπόψη τη συγκέντρωση καυστικής σόδας, τη θερμοκρασία του μετάλλου του σωλήνα, τις προσμίξεις και την υπολειπόμενη τάση. Η καυτή, συμπυκνωμένη καυστική σόδα μπορεί να προκαλέσει θραύση λόγω τάσης-διάβρωσης, καθιστώντας τη θερμική επεξεργασία ειδική για τη χρήση και τον έλεγχο τάσης σχετικούς με το σχεδιασμό του εξοπλισμού.
Ο παρακάτω πίνακας συγκρίνει πέντε ξεχωριστούς βαθμούς κράματος χρησιμοποιώντας τις χημικές απαιτήσεις του ASTM B163-22. Το κράμα 600 είναι ο βαθμός προϊόντος· οι επιπλέον βαθμοί παρέχουν πλαίσιο επιλογής υλικού.
Όλες οι τιμές είναι ποσοστά κατά μάζα. Οι τιμές είναι μέγιστα όρια, εκτός εάν αναφέρεται εύρος ή ελάχιστο.
| Στοιχείο | Κράμα 600 / N06600 | Κράμα 601 / N06601 | Κράμα 690 / N06690 | Κράμα 800 / N08800 | Κράμα 825 / N08825 |
|---|---|---|---|---|---|
| Νικέλιο, Ni | ≥72,0 | 58,0–63,0 | ≥58,0 | 30,0–35,0 | 38,0–46,0 |
| Χρώμιο, Cr | 14,0–17,0 | 21,0–25,0 | 27,0–31,0 | 19,0–23,0 | 19,5–23,5 |
| Σίδηρος, Fe | 6,0–10,0 | Υπόλοιπο | 7,0–11,0 | ≥39,5 | ≥22,0 |
| Άνθρακας, C | 0,15 | 0,10 | 0,05 | 0,10 | 0,05 |
| Μαγγάνιο, Mn | 1,00 | 1,00 | 0,50 | 1,50 | 1,00 |
| Πυρίτιο, Si | 0,50 | 0,50 | 0,50 | 1,00 | 0,50 |
| Θείο, S | 0,015 | 0,015 | 0,015 | 0,015 | 0,030 |
| Φώσφορος, P | -- | -- | -- | 0,045 | -- |
| Χαλκός, Cu | 0,50 | 1,00 | 0,50 | 0,75 | 1,50–3,00 |
| Μολυβδαίνιο, Mo | -- | -- | -- | -- | 2,50–3,50 |
| Αλουμίνιο, Al | -- | 1,00–1,70 | -- | 0,15–0,60 | 0,20 |
| Τιτάνιο, Ti | -- | -- | -- | 0,15–0,60 | 0,60–1,20 |
Το "--" υποδεικνύει ότι ο πίνακας του αναφερόμενου προτύπου δεν καθορίζει απαίτηση για αυτό το στοιχείο. Το "Υπόλοιπο" υποδεικνύει το υπόλοιπο της σύνθεσης.
| Βαθμός | Ονομασία UNS | Κατάσταση παράδοσης | Αντοχή εφελκυσμού, ελάχ. MPa (ksi) | Αντοχή διαρροής 0,2%, ελάχ. MPa (ksi) | Επιμήκυνση, ελάχ. |
|---|---|---|---|---|---|
| Κράμα 600 | N06600 | Ανόπτησης | 552 (80) | 241 (35) | 30% |
| Κράμα 601 | N06601 | Ανόπτησης | 552 (80) | 207 (30) | 30% |
| Κράμα 690 | N06690 | Ανόπτησης | 586 (85) | 241 (35) | 30% |
| Κράμα 800 | N08800 | Ανόπτησης | 517 (75) | 207 (30) | 30% |
| Κράμα 825 | N08825 | Ανόπτησης | -- | -- | -- |
Α: Είμαστε κατασκευαστής και μπορούμε επίσης να λειτουργήσουμε ως εμπορική εταιρεία.
Α: Γενικά, είναι 10–15 ημέρες εάν τα αγαθά είναι σε απόθεμα, ή 30–40 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα. Εξαρτάται από την ποσότητα.
Α: Ναι, μπορούμε να προσφέρουμε το δείγμα δωρεάν, αλλά το κόστος μεταφοράς βαρύνει τον αγοραστή.
Α: Για πληρωμές 2.000 USD ή λιγότερο, 100% προκαταβολή. Για πληρωμές 2.000 USD ή περισσότερο, 30% T/T προκαταβολή με το υπόλοιπο πριν από την αποστολή. Εάν έχετε άλλες ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.
-
