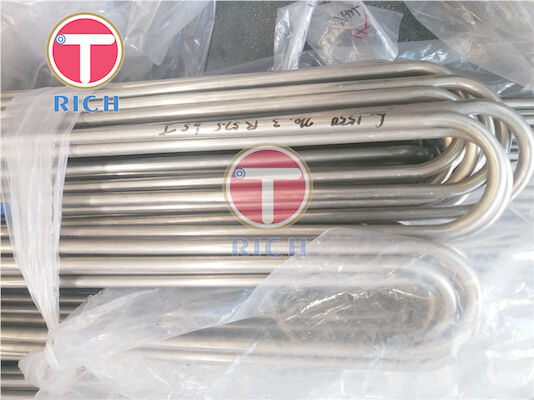

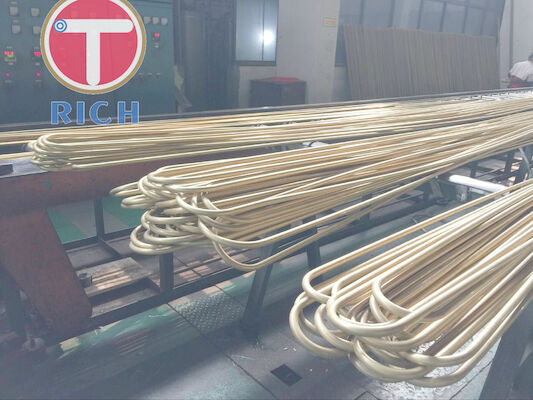

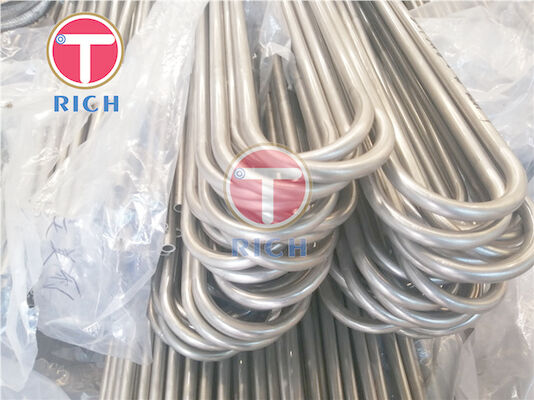

ASTM B111 C71500 Σωλήνας U ενισχυμένης εξάτμισης χαλκού-νικελίου – Ελάχιστη ισχύς απόδοσης 125 MPa

Το ASTM B111 C71500 βελτιωμένος σωλήνας εξάτμισης U-tube είναι ένας σωλήνας μεταφοράς θερμότητας χαλκού-νικελίου 70/30 χωρίς ραφή που προορίζεται για εξατμιστές, συμπυκνωτές και άλλο εξοπλισμό ανταλλαγής θερμότητας κελύφους και σωλήνα. Το κράμα C71500 περιέχει 29,0–33,0% νικέλιο με ελεγχόμενη προσθήκη σιδήρου και, σε κατάσταση ανόπτησης O61, έχει ελάχιστη αντοχή εφελκυσμού 360 MPa και ελάχιστη αντοχή διαρροής 125 MPa σύμφωνα με τις απαιτήσεις ASTM B111. Το ASTM B111 καλύπτει σωλήνες συμπυκνωτή και εναλλάκτη θερμότητας χωρίς ραφή από χαλκό και κράμα χαλκού έως 80 mm εξωτερικής διαμέτρου.

Για έναν σωλήνα U βελτιωμένης εξάτμισης, ο βασικός σωλήνας κατασκευάζεται σύμφωνα με τις απαιτήσεις ASTM B111/B111M, ενώ η ακτίνα κάμψης U, το μήκος ευθύγραμμου σκέλους, το προφίλ βελτίωσης, το μη βελτιωμένο μήκος άκρου και οι ανοχές διαστάσεων για το βελτιωμένο τμήμα θα πρέπει να ορίζονται στο εγκεκριμένο σχέδιο σωλήνα του αγοραστή. Το C71500 είναι τεχνικά ένα κράμα χαλκού-νικελίου αντί για κράμα χάλυβα.

Προδιαγραφές

Το ASTM B111 καθορίζει διαδικασίες παραγωγής, συμπεριλαμβανομένων της εξώθησης, του τραβήγματος, της ανόπτησης, της ευθυγράμμισης και της κοπής και απαιτεί χημικούς, μηχανικούς, ελέγχους απόδοσης και μη καταστροφικούς ελέγχους εξέτασης.

Κύρια Χαρακτηριστικά

1. Καθορισμένη ελάχιστη αντοχή απόδοσης 125 MPa

Το C71500 σε ανόπτηση O61 έχει ελάχιστη αντοχή εφελκυσμού 360 MPa και ελάχιστη αντοχή διαρροής 125 MPa, μετρούμενη με τη μέθοδο επέκτασης-υπό φορτίο 0,5% που καθορίζεται από το ASTM B111. Αυτός ο συνδυασμός παρέχει επαρκή αντοχή ενώ διατηρεί την ολκιμότητα που απαιτείται για τις εργασίες διαστολής σωλήνα και κάμψης U.

2. Ελεγχόμενη 70/30 Χημεία Χαλκού-Νικελίου

Το C71500 περιέχει 29,0–33,0% Ni, 0,40–1,0% Fe, μέγιστο 1,0% Mn, μέγιστο 1,0% Zn και μέγιστο 0,05% Pb, με τον χαλκό ως υπόλοιπο. Η ελεγχόμενη περιεκτικότητα σε νικέλιο και σίδηρο είναι ιδιαίτερα σημαντική όταν ο σωλήνας λειτουργεί με θαλασσινό νερό ή άλλα μέσα ψύξης που περιέχουν χλώριο.

3. Δυνατότητα επέκτασης 30% σε O61 Temper

Το ASTM B111 καθορίζει μια επέκταση 30% της αρχικής εξωτερικής διαμέτρου του σωλήνα για το ανοπτημένο C71500. Αυτή είναι μια σημαντική παράμετρος αποδοχής για σωλήνες που πρέπει στη συνέχεια να επεκταθούν μηχανικά σε ένα φύλλο σωλήνα.

4. Ελεγχόμενη ανακρυσταλλωμένη δομή κόκκων

Για τον ανοπτημένο σωλήνα C71500, το ASTM B111 απαιτεί ομοιόμορφη και πλήρη ανακρυστάλλωση, με μέσο μέγεθος κόκκου μεταξύ 0,010 και 0,045 mm. Η δομή των κόκκων αξιολογείται μικροσκοπικά σύμφωνα με το ASTM E112.

5. Ατομική εξέταση δινορευμάτων

Κάθε σωλήνας ASTM B111 απαιτείται να υποβληθεί σε εξέταση δινορευμάτων, εκτός εάν προσδιορίζεται μια επιτρεπόμενη εναλλακτική δοκιμή πίεσης. Το ASTM E243 παρέχει τη διαδικασία ηλεκτρομαγνητικής εξέτασης για τον εντοπισμό ασυνεχειών που θα μπορούσαν να επηρεάσουν την απόδοση σέρβις σωλήνων.

Τα Πλεονεκτήματά μας

1. Έλεγχος απόδοσης επέκτασης φύλλου σωλήνα

Μια σημαντική ανησυχία για τους κατασκευαστές συμπυκνωτών και εξατμιστή είναι εάν ο σωλήνας μπορεί να επεκταθεί στο φύλλο σωλήνα χωρίς σχίσιμο, υπερβολική σκλήρυνση ή ασυνεπή σφράγιση.

Για το σωλήνα C71500 O61, ο έλεγχος υλικού βασίζεται στις ελάχιστες μηχανικές ιδιότητες ASTM B111 της αντοχής σε εφελκυσμό 360 MPa και της αντοχής διαρροής 125 MPa, μαζί με την καθορισμένη απαίτηση διαστολής 30%. Η δομή του ανοπτημένου κόκκου ελέγχεται επίσης εντός 0,010–0,045 mm. Αυτές οι παράμετροι παρέχουν αντικειμενικά κριτήρια αποδοχής πριν οι σωλήνες εισέλθουν στις εργασίες συναρμολόγησης φύλλου σωλήνα.

2. Επιθεώρηση του πλήρους μήκους του σωλήνα πριν από την κατασκευή

Μικρές διαμήκεις ασυνέχειες, ελαττώματα σχεδίασης και τοπικές ατέλειες τοίχου αποτελούν κρίσιμα ζητήματα προμήθειας, επειδή ένας μεμονωμένος σωλήνας με διαρροή μπορεί να απαιτεί διακοπή λειτουργίας ή βούλωμα μετά τη θέση σε λειτουργία του εναλλάκτη.

Κάθε σωλήνας μπορεί να υποβληθεί σε εξέταση δινορευμάτων σύμφωνα με τα ASTM B111 και ASTM E243. Υδροστατική ή πνευματική δοκιμή μπορεί επίσης να καθοριστεί, όπου ισχύει. Τα αρχεία επιθεώρησης, η αναγνώριση θερμότητας, η χημική ανάλυση, τα αποτελέσματα διαστάσεων και τα δεδομένα μηχανικών ιδιοτήτων μπορούν να ενσωματωθούν στην τεκμηρίωση δοκιμών του μύλου για ιχνηλασιμότητα.

3. Διαστάσεις U-Bend και Enhanced-Surface που ελέγχονται με σχέδιο

Το ASTM B111 ορίζει τον βασικό σωλήνα χωρίς ραφή, αλλά δεν καθιερώνει μια καθολική γεωμετρία για βελτιωμένες επιφάνειες εξάτμισης ή τελειωμένες κάμψεις U. Για το λόγο αυτό, η παραγωγή θα πρέπει να ελέγχεται από ένα εγκεκριμένο τεχνικό σχέδιο που να ορίζει την OD, το πάχος του τοιχώματος, το ύψος και το βήμα της ενίσχυσης, το μήκος του ομαλού άκρου, την ακτίνα U-κάμψης, την απόσταση των ποδιών, τα σημεία εφαπτομένης, το συνολικό αναπτυγμένο μήκος και τις ανοχές διαστάσεων.

Αυτό αποφεύγει να αντιμετωπίζει τη γεωμετρία βελτίωσης ως γενική απαίτηση ASTM B111 και παρέχει στον κατασκευαστή του εναλλάκτη θερμότητας μετρήσιμα κριτήρια επιθεώρησης για την εισαγωγή σωλήνα, τη συναρμολόγηση δέσμης και την τοποθέτηση φύλλου σωλήνα.

Πρότυπα Εκτέλεσης

Εφαρμογή

Πακέτο U-Tube Εξατμιστήρα Αφαλάτωσης Θαλασσινού Νερού πολλαπλών αποτελεσμάτων

Οι σωλήνες U ενισχυμένης εξάτμισης C71500 μπορούν να χρησιμοποιηθούν στη δέσμη σωλήνων ενός εξατμιστή αφαλάτωσης θαλασσινού νερού πολλαπλών αποτελεσμάτων. Το υλικό βάσης χαλκού-νικελίου παρέχει την απαιτούμενη ακεραιότητα του σωλήνα μεταφοράς θερμότητας, ενώ η ενισχυμένη επιφάνεια εξάτμισης αυξάνει την αποτελεσματική περιοχή μεταφοράς θερμότητας και προωθεί το βρασμό του ψυκτικού ή του υγρού διεργασίας στην σχεδιασμένη πλευρά του σωλήνα.

Για αυτήν την εφαρμογή, το σχέδιο προμήθειας θα πρέπει να ορίζει το ενισχυμένο μήκος τμήματος, το τμήμα απλού άκρου που απαιτείται για την επέκταση του φύλλου σωλήνα, την ακτίνα κάμψης U, την απόσταση των ποδιών, την επιτρεπόμενη ωοειδότητα μετά την κάμψη και τις απαιτήσεις επιθεώρησης.

Χημική Σύνθεση

Μηχανικές Ιδιότητες
