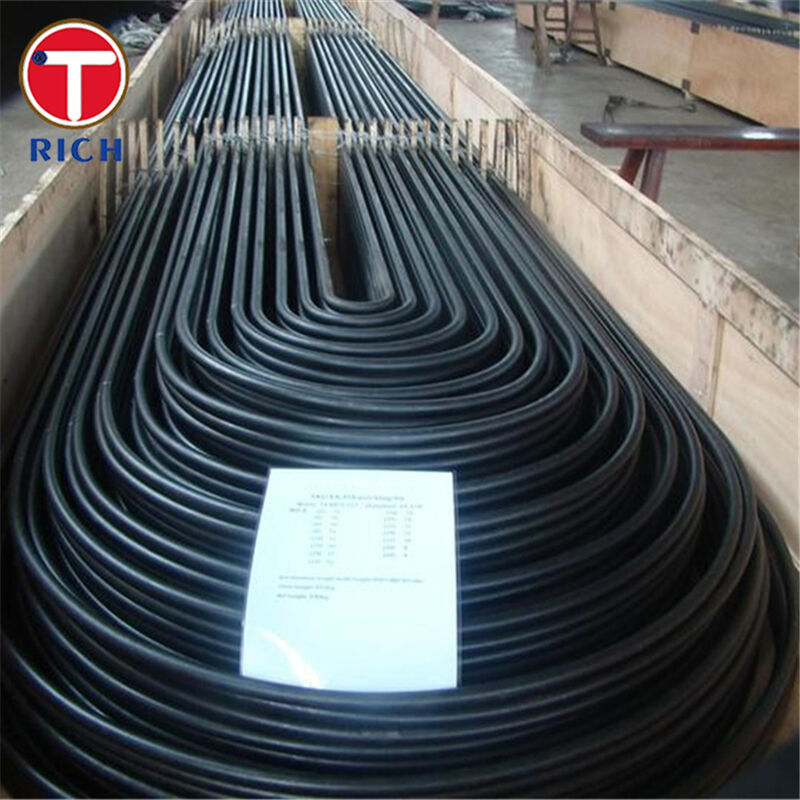

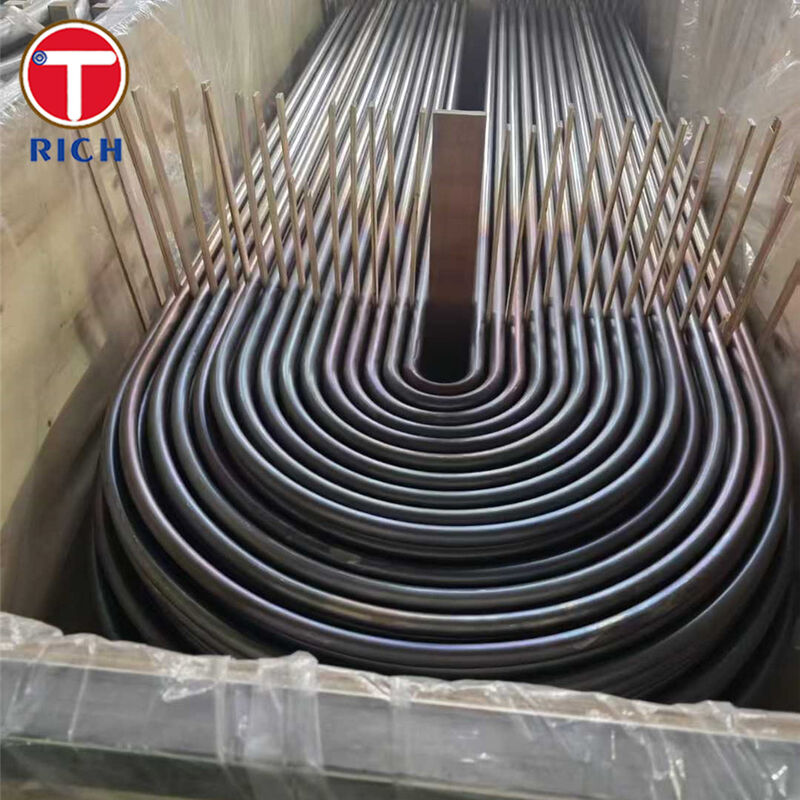

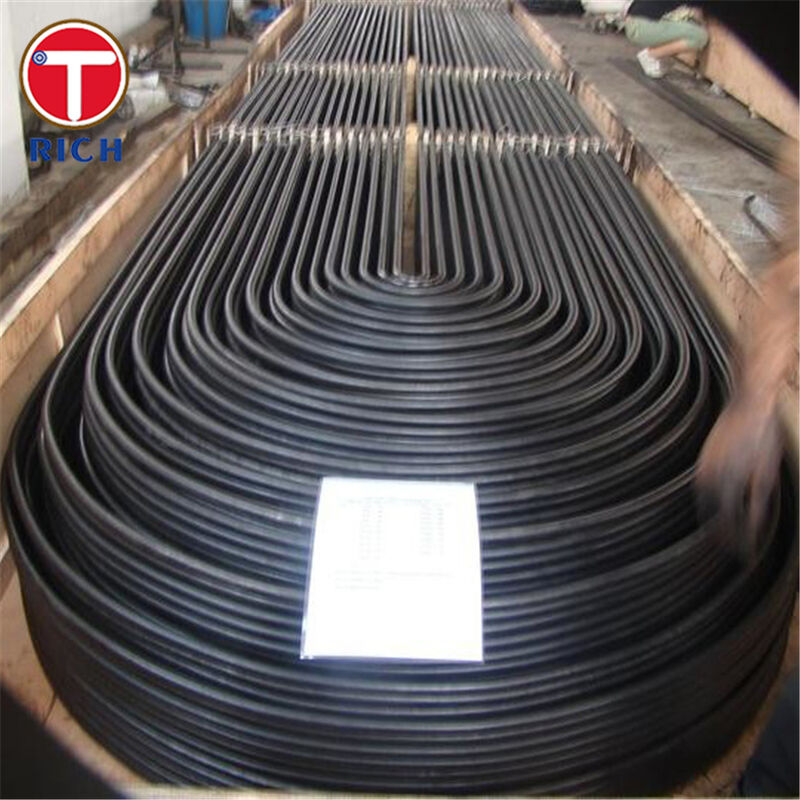

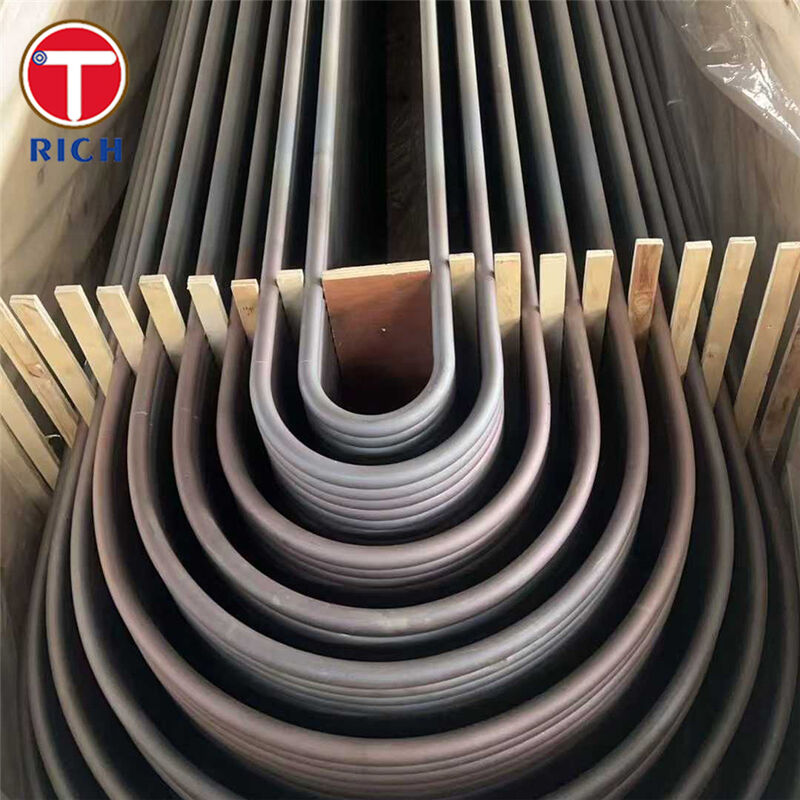

ΑΣTM A179 Α192 Χωρίς συγκόλληση σωλήνες κάμψης U από χάλυβα άνθρακα με δομή αντοχής πίεσης και ελεγχόμενη γεωμετρία κάμψης U για ανταλλακτές θερμότητας

Οι σωλήνες κάμψης ASTM A179 / ASTM A192 U είναι σωλήνες άνθρακα χωρίς συγκόλληση που κατασκευάζονται για ανταλλακτές θερμότητας, λέβητες, συμπυκνωτές και παρόμοιους θερμικούς εξοπλισμούς, όπου το σχεδιασμό συμπαγής δέσμης,αξιόπιστη αντίσταση πίεσηςΗ ASTM A179 επιλέγεται συνήθως για αδιάβροχο θερμοανταλλάκτη χαμηλών εκπομπών άνθρακα και σωλήνες συμπύκνωσης,ενώ το ASTM A192 χρησιμοποιείται για αδιάβροχο λέβητα από χάλυβα άνθρακα και σωλήνες υπερθέρμανσης για υπηρεσία υψηλής πίεσηςΓια τις δέσμες ανταλλακτών U-bent, το επίκεντρο του προϊόντος δεν είναι μόνο η χημεία και η αντοχή των ευθείων σωλήνων, αλλά και η ακεραιότητα της κάμψης, ο έλεγχος του πάχους του τοίχου στη ζώνη κάμψης, η διαχείριση υπολειμματικών στρες,και επιθεώρηση μετά το σχηματισμό.

• Μηχανοκίνητα οχήματα:Η ASTM A179 καλύπτει αδιάβροχους σωλήνες χάλυβα χαμηλού άνθρακα που σχηματίζονται με ψυχρή έλξη για ανταλλακτές θερμότητας και συμπυκνωτές, ενώ η ASTM A192 καλύπτει αδιάβροχους σωλήνες λέβητα χάλυβα άνθρακα και υπερθέρμανσης για υπηρεσία υψηλής πίεσης.Αυτό εξαλείφει τον κίνδυνο της διαμήκης συγκόλλησης στο όριο πίεσης.
• Ελεγχόμενη γεωμετρία κάμπωσης U για συμπαγείς δέσμες ανταλλάκτη:Στην κατασκευή ανταλλακτών, η ακτίνα κάμπωσης U καθορίζεται συνήθως από1.5 × ODΑυτό υποστηρίζει συμπαγείς διαρρυθμίσεις κελύφους και σωλήνων, διατηρώντας παράλληλα την κατασκευαστική ικανότητα κάμψης εντός αποδεδειγμένης βιομηχανικής πρακτικής.
• Α179 πλεονέκτημα διαστάσεων για την εργασία μεταφοράς θερμότητας:Η ASTM A179 απαιτείΚρύο σχεδιασμό, η οποία χρησιμοποιείται ευρέως για τη βελτίωση της διαμετρικής συνέπειας και της εσωτερικής/εξωτερικής επιφάνειας για αποτελεσματικούς σωλήνες μεταφοράς θερμότητας.
• Α192 Περιορισμός αντοχής για υψηλότερη πίεση:Οι σωλήνες λέβητα ASTM A192 προορίζονται για τη λειτουργία σωλήνων άνθρακα χωρίς συγκόλληση με ελάχιστο τοίχωμα υπό υψηλότερη πίεση,που το καθιστούν κατάλληλο όταν η λειτουργία του ανταλλακτή συνδυάζεται με αυξημένες συνθήκες πίεσης ή θερμοκρασίας.
• Έλεγχος σκληρότητας μετά την κατασκευή:Οι περιλήψεις προϊόντων ASTM A179 καθορίζουν μέγιστη σκληρότητα72 HRB, ενώ η ASTM A192 απαιτεί έλεγχο σκληρότητας, επιπλέον επίπεδης, φλόγας και υδροστατική δοκιμή ως μέρος της συμμόρφωσης.

• Σταθερότητα διαστάσεων της περιοχής κάμψης:Ελέγχουμε την ακτίνα καμπής U από πρακτικές περιοχές ανταλλάκτη αρχίζοντας από1.5 × ODΑυτό μειώνει τον κίνδυνο υπερβολικού αραίωσης του τοιχώματος και βελτιώνει τη συνέπεια προσαρμογής του δέσματος κατά την συναρμολόγηση των φύλλων σωλήνων.
• Ελέγχος υπολειμματικής τάσης μετά την κάμψη:Η ανακούφιση μετά την κάμψη μπορεί να παρέχεται όταν το απαιτεί η υπηρεσία.Η τεχνική καθοδήγηση του κλάδου τονίζει ότι η θερμική επεξεργασία μετά το σχηματισμό καμπύλης U χρησιμοποιείται για τη μείωση των υπολειμματικών πιέσεων και τη μείωση του κινδύνου αποτυχίας μηχανισμών περιοχής καμπύλης σε απαιτητική συντήρηση..
• Πιστοποίηση ακεραιότητας του σωλήνα:Πέρα από τις μηχανικές και υδροστατικές απαιτήσεις του σωλήνα βάσης, η πρακτική επιθεώρησης του σωλήνα ανταλλακτή χρησιμοποιεί όλο και περισσότερο μεθόδους NDT με κυκλικό ρεύμα ή σχετικές μεθόδους NDT για τον εντοπισμό απώλειας τοιχώματος, τρύπων και τοπικών ελαττωμάτων.Για παραγγελίες έργων, επιθεώρηση ζώνης κάμψης, υδροδοκιμή και πρόσθετη NDT μπορούν να καθοριστούν στο σχέδιο διασφάλισης ποιότητας.

Ειδική εφαρμογή: Σύνδεσμος σωλήνων συμπυκνωτή επιφάνειας με κέλυφος και σωλήνα

Οι σωλήνες κάμψης ASTM A179 / A192 U χρησιμοποιούνται ως στοιχείο δέσμης σωλήνων σε συμπυκνωτή επιφάνειας ή ανταλλακτήρα θερμότητας με κέλυφος και σωλήνα, όπου η μία πλευρά ρέει μέσα από τον σωλήνα και η άλλη πλευρά μέσα από το κέλυφος,με τη διαμόρφωση U μειώνοντας τις επικεφαλίδες επιστροφής και βοηθώντας στο σχεδιασμό συμπαγούς εξοπλισμού.

Παρακάτω παρατίθεται ένας πρακτικός πίνακας σύγκρισης για πέντε συνήθως χρησιμοποιούμενες ποιότητες που χρησιμοποιούνται για την προμήθεια αδιάβραστων σωλήνων λέβητα/θερμομεταλλευτή.Οι τιμές είναι τα όρια τυποποιημένου βαθμού ή τα τυπικά δημοσιευμένα όρια από τις παρατιθέμενες τυποποιημένες περιλήψεις.
