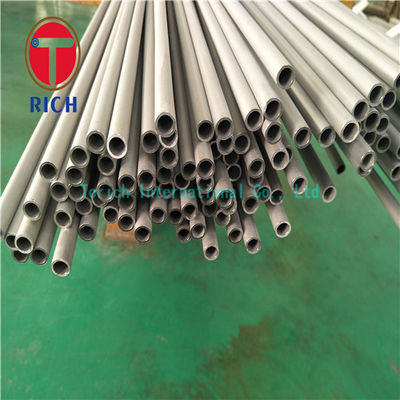

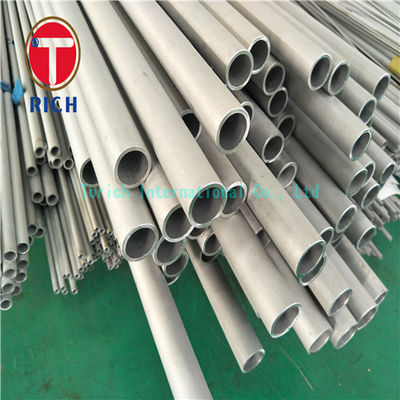

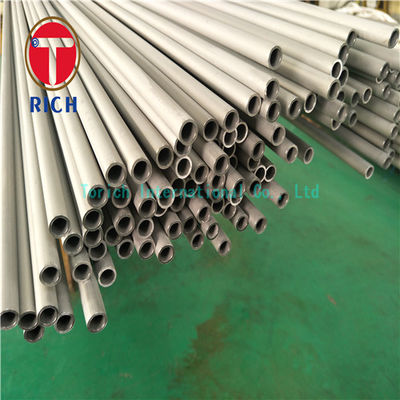

ASTM A213 ΣΩλήνας από ανοξείδωτο χάλυβα με φωτεινή ανόπτηση και γυαλισμένη επιφάνεια, χωρίς συγκόλληση
Λεπτομέρειες προιόντος
Άνευ ραφής γυαλισμένος σωλήνας ανοξείδωτου
,Γυαλισμένη σωλήνωση ανοξείδωτου ASTM A213
,Φωτεινός ανοπτημένος γυαλισμένος σωλήνας ανοξείδωτου
Οι σωλήνες από ανοξείδωτο χάλυβα TORICH ASTM A213 polished είναι ψυχρής επεξεργασίας χωρίς συγκόλληση, κατασκευασμένοι για εναλλάκτες θερμότητας και άλλες εφαρμογές υπό πίεση. Διαθέσιμοι σε TP304, TP304L, TP316, TP316L και TP321, αυτοί οι σωλήνες συνδυάζουν αντοχή στη διάβρωση, ελεγχόμενη ακρίβεια διαστάσεων και λεία επιφάνεια. Τυπικά μεγέθη μικρής διαμέτρου περιλαμβάνουν 8 × 1 mm και 10 × 1 mm, με φωτεινή ανόπτηση και προαιρετική μηχανική στίλβωση για την κάλυψη των καθορισμένων απαιτήσεων επιφάνειας.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Όνομα προϊόντος | Σωλήνας από ανοξείδωτο χάλυβα ASTM A213 Polished |
| Υλικό | Ωστενιτικός ανοξείδωτος χάλυβας |
| Πρότυπο | ASTM A213/A213M-25 |
| Βαθμοί | TP304, TP304L, TP316, TP316L, TP321 |
| Διαδικασία κατασκευής | Χωρίς συγκόλληση, Ψυχρής έλξης |
| Εξωτερική διάμετρος (OD) | 6–25,4 mm, εύρος προσαρμοσμένης προσφοράς |
| Πάχος τοιχώματος (WT) | 0,5–2,0 mm, προσαρμόσιμο |
| Συνήθεις μεγέθη | 8 × 1 mm, 10 × 1 mm |
| Μήκος | 1–12 m, υπόκειται σε εφικτότητα κατασκευής |
| Ανοχή OD | Περίπου ±0,10 mm για OD κάτω των 25,4 mm, υπόκειται στις απαιτήσεις ASTM A1016 |
| Ανοχή πάχους τοιχώματος | Βάση ελάχιστου τοιχώματος: +20%/−0%; βάση μέσου τοιχώματος ψυχρής επεξεργασίας: ±10%, όπως ισχύει |
| Ευθύτητα | Εύλογα ευθύς σύμφωνα με το ASTM A1016; αριθμητικά όρια κατόπιν συμφωνίας |
| Φινίρισμα επιφάνειας | Φωτεινή ανόπτηση (BA), Γυαλισμένη OD, ή Ανόπτηση και αποξείδωση |
| Τραχύτητα επιφάνειας | Προαιρετικός στόχος γυαλισμένης OD Ra ≤ 0,8 μm, υπόκειται σε συμφωνία και επιθεώρηση |
| Θερμική επεξεργασία | Ανόπτηση σε διάλυμα σε ελάχιστη θερμοκρασία 1040°C ακολουθούμενη από ταχεία ψύξη για τους αναγραφόμενους βαθμούς |
| Επιθεώρηση | Διαστασιακή, Οπτική, Μηχανική και Υδροστατική ή Μη Καταστροφική Ηλεκτρική Δοκιμή |
| Τεκμηρίωση | Πιστοποιητικό δοκιμής υλικού· Πιστοποίηση EN 10204 3.1 κατόπιν αιτήματος |
Οι σωλήνες από ανοξείδωτο χάλυβα ASTM A213 κατασκευάζονται χωρίς διαμήκη γραμμή συγκόλλησης. Η ψυχρή έλξη παρέχει ελεγχόμενη εξωτερική διάμετρο, πάχος τοιχώματος και συνέπεια διαστάσεων.
| Μέγεθος σωλήνα (OD × WT) | Ονομαστική εσωτερική διάμετρος |
|---|---|
| 8 × 1 mm | 6,0 mm |
| 10 × 1 mm | 8,0 mm |
Η διατήρηση του απαιτούμενου πάχους τοιχώματος και της οβάλτητας είναι σημαντική για την επακόλουθη κάμψη, την διαστολή των ελασμάτων και τη συναρμολόγηση του εναλλάκτη θερμότητας.
Η διάκριση μεταξύ των προδιαγραφών ελάχιστου και μέσου τοιχώματος πρέπει να καθοριστεί πριν από την παραγωγή, καθώς οι επιτρεπόμενες αποκλίσεις στο πάχος του τοιχώματος διαφέρουν.
Οι αναγραφόμενοι ωστενιτικοί βαθμοί ανόπτονται σε διάλυμα σε ελάχιστη θερμοκρασία 1040°C, ακολουθούμενη από ταχεία ψύξη όπως απαιτείται από το ASTM A213.
Η φωτεινή ανόπτηση πραγματοποιείται σε ελεγχόμενη ατμόσφαιρα για την ελαχιστοποίηση της οξείδωσης της επιφάνειας και τη διατήρηση μιας καθαρής, φωτεινής εμφάνισης. Σύμφωνα με το ASTM A213, η αποξείδωση δεν είναι απαραίτητη όταν χρησιμοποιείται φωτεινή ανόπτηση.
Η μηχανική στίλβωση μπορεί να εφαρμοστεί στην εξωτερική επιφάνεια όταν απαιτείται επιπλέον λείανση.
Μπορεί να καθοριστεί ένας στόχος τραχύτητας εξωτερικής επιφάνειας Ra ≤ 0,8 μm ως πρόσθετη συμβατική απαίτηση. Η φωτεινή ανόπτηση από μόνη της δεν εγγυάται μια συγκεκριμένη τιμή Ra.
Οι TP304 και TP304L περιέχουν 18,0–20,0% χρώμιο και παρέχουν αντοχή στη διάβρωση για πολλά γενικά βιομηχανικά περιβάλλοντα.
Οι TP316 και TP316L περιέχουν 2,00–3,00% μολυβδένιο, βελτιώνοντας την αντοχή στη τοπική διάβρωση σε ορισμένα περιβάλλοντα που περιέχουν χλωρίδια σε σύγκριση με τον συμβατικό ανοξείδωτο χάλυβα 304.
Ο TP321 περιέχει τιτάνιο για σταθεροποίηση έναντι καθίζησης καρβιδίου του χρωμίου κατά τη διάρκεια σχετικής θερμικής έκθεσης.
Η πραγματική επιλογή υλικού πρέπει να λαμβάνει υπόψη τη θερμοκρασία λειτουργίας, τη σύνθεση του υγρού, τη συγκέντρωση χλωριδίων και τις συνθήκες καθαρισμού.
Το ASTM A213 καθορίζει μηχανικές ιδιότητες, θερμική επεξεργασία και απαιτήσεις επιθεώρησης κατάλληλες για σωλήνες λεβήτων και εναλλακτών θερμότητας χωρίς συγκόλληση.
Για τους πέντε αναγραφόμενους βαθμούς, το τυπικό ελάχιστο εύρος αντοχής σε εφελκυσμό κυμαίνεται από 485 έως 515 MPa, ενώ οι ελάχιστες αντοχές διαρροής κυμαίνονται από 170 έως 205 MPa.
Κάθε τελικός σωλήνας πρέπει να υποβληθεί σε υδροστατική δοκιμή ή μη καταστροφική ηλεκτρική δοκιμή σύμφωνα με το ισχύον πρότυπο και την παραγγελία αγοράς.
Πρόσθετες απαιτήσεις επιθεώρησης μπορούν να συμφωνηθούν για κρίσιμες εφαρμογές.
Οι σωλήνες από ανοξείδωτο χάλυβα μικρής διαμέτρου μπορούν να δημιουργήσουν προβλήματα συναρμολόγησης όταν η εξωτερική διάμετρος, η οβάλτητα ή το πάχος του τοιχώματος αποκλίνουν πέρα από τα καθορισμένα όρια.
Η TORICH αντιμετωπίζει αυτές τις απαιτήσεις μέσω διαστασιακής επαλήθευσης της εξωτερικής διαμέτρου, του πάχους του τοιχώματος και της γεωμετρίας του σωλήνα.
Για κρίσιμες συναρμολογήσεις, η επιθεώρηση μπορεί να περιλαμβάνει επαλήθευση της εσωτερικής διαμέτρου και πρόσθετα κριτήρια αποδοχής διαστάσεων που καθορίζονται στην παραγγελία αγοράς.
Μια φωτεινή επιφάνεια δεν σημαίνει αυτόματα μια γυαλισμένη επιφάνεια ή ένα καθορισμένο επίπεδο τραχύτητας.
Η TORICH διακρίνει μεταξύ φωτεινής ανόπτησης και μηχανικά γυαλισμένων φινιρισμάτων κατά την ανασκόπηση των προδιαγραφών.
Όταν απαιτείται, η εξωτερική επιφάνεια μπορεί να γυαλιστεί σε συμφωνημένο στόχο Ra, με επιθεώρηση τραχύτητας επιφάνειας και προστατευτική συσκευασία που καθορίζεται για τη μείωση της ζημιάς κατά τη μεταφορά.
Η λανθασμένη ταυτοποίηση υλικού και τα ελλιπή αρχεία επιθεώρησης μπορούν να περιπλέξουν την αποδοχή σωλήνων από ανοξείδωτο χάλυβα για εφαρμογές υπό πίεση.
Η TORICH υποστηρίζει την ιχνηλασιμότητα αριθμού παρτίδας, την επαλήθευση ταυτότητας υλικού, τη διαστασιακή επιθεώρηση και τις απαιτούμενες μη καταστροφικές ή υδροστατικές δοκιμές.
Η χημική σύνθεση και τα αποτελέσματα μηχανικών δοκιμών μπορούν να παρασχεθούν μέσω πιστοποιητικού δοκιμής υλικού, συμπεριλαμβανομένης της τεκμηρίωσης EN 10204 3.1 όταν καθορίζεται στην παραγγελία.
| Πρότυπο | Περιγραφή |
|---|---|
| ASTM A213/A213M-25 | Σωλήνες λεβήτων, υπερθερμαντήρων και εναλλακτών θερμότητας από κράμα σιδήρου και ωστενιτικού χάλυβα χωρίς συγκόλληση |
| ASTM A1016/A1016M-24a | Γενικές απαιτήσεις για σωλήνες από κράμα χάλυβα και ανοξείδωτο χάλυβα |
| EN 10216-5:2021 | Σωλήνες από ανοξείδωτο χάλυβα χωρίς συγκόλληση για εφαρμογές υπό πίεση |
| GOST 9941-2022 | Σωλήνες από κράμα χάλυβα ανθεκτικό στη διάβρωση, ψυχρής διαμόρφωσης, χωρίς συγκόλληση |
| JIS G 3463:2023 | Σωλήνες από ανοξείδωτο χάλυβα για λέβητες και εναλλάκτες θερμότητας |
| GB/T 13296-2023 | Σωλήνες από ανοξείδωτο χάλυβα χωρίς συγκόλληση για λέβητες και εναλλάκτες θερμότητας |
Οι σωλήνες από ανοξείδωτο χάλυβα ASTM A213 μικρής διαμέτρου χωρίς συγκόλληση είναι κατάλληλοι για συμπαγή πακέτα σωλήνων εναλλάκτη θερμότητας τύπου κελύφους και σωλήνα, όπου η συνεπής γεωμετρία του σωλήνα και η αντοχή στη διάβρωση είναι σημαντικές.
Οι τυπικοί σωλήνες 8 × 1 mm και 10 × 1 mm μπορούν να εξεταστούν όπου το μηχανικό σχέδιο και οι συνθήκες λειτουργίας το επιτρέπουν.
Οι TP304L ή TP316L μπορούν να επιλεγούν ανάλογα με το μέσο μεταφοράς θερμότητας και τις απαιτήσεις διάβρωσης.
Ο ελεγχόμενος εξωτερικός διάμετρος και το πάχος του τοιχώματος υποστηρίζουν τη συναρμολόγηση των ελασμάτων, ενώ η φωτεινή ανόπτηση και η προαιρετική επιφανειακή στίλβωση παρέχουν την καθορισμένη κατάσταση της επιφάνειας.
Ο τελικός βαθμός υλικού, οι διαστάσεις του σωλήνα, η πίεση σχεδιασμού και η θερμοκρασία λειτουργίας πρέπει να επιβεβαιωθούν μέσω του σχεδιασμού του εξοπλισμού και του ισχύοντος κώδικα μηχανικής.
Οι παρακάτω τιμές αντιπροσωπεύουν τα όρια χημικής σύνθεσης για πέντε ωστενιτικούς βαθμούς ανοξείδωτου χάλυβα που καλύπτονται από το ASTM A213/A213M-25.
| Βαθμός | C Μέγ. | Mn Μέγ. | Si Μέγ. | P Μέγ. | S Μέγ. | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| TP304 | 0,08 | 2,00 | 1,00 | 0,045 | 0,030 | 18,0–20,0 | 8,0–11,0 | -- |
| TP304L | 0,035 | 2,00 | 1,00 | 0,045 | 0,030 | 18,0–20,0 | 8,0–12,0 | -- |
| TP316 | 0,08 | 2,00 | 1,00 | 0,045 | 0,030 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 |
| TP316L | 0,035 | 2,00 | 1,00 | 0,045 | 0,030 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 |
| TP321 | 0,08 | 2,00 | 1,00 | 0,045 | 0,030 | 17,0–19,0 | 9,0–12,0 | -- |
- TP321: Η περιεκτικότητα σε τιτάνιο ελέγχεται από ένα ελάχιστο πέντε φορές την συνδυασμένη περιεκτικότητα σε άνθρακα και άζωτο έως ένα μέγιστο 0,70%.
- TP304L και TP316L: Το ASTM A213 περιλαμβάνει ειδική διάταξη άνθρακα που επιτρέπει μέγιστο 0,040% για προϊόντα μικρής διαμέτρου ή λεπτού τοιχώματος που απαιτούν πολλαπλά περάσματα έλξης. Το ισχύον όριο πρέπει να επιβεβαιωθεί έναντι της παραγγελίας αγοράς.
Οι παρακάτω απαιτήσεις μηχανικών ιδιοτήτων βασίζονται στο ASTM A213/A213M-25 για τους αναγραφόμενους ωστενιτικούς βαθμούς ανοξείδωτου χάλυβα στην καθορισμένη θερμικά επεξεργασμένη κατάσταση.
| Βαθμός | UNS | Ελάχιστη αντοχή σε εφελκυσμό (MPa) | Ελάχιστη αντοχή διαρροής (MPa) | Ελάχιστη επιμήκυνση (%) | Μέγιστη σκληρότητα (HRB) |
|---|---|---|---|---|---|
| TP304 | S30400 | 515 | 205 | 35 | 90 |
| TP304L | S30403 | 485 | 170 | 35 | 90 |
| TP316 | S31600 | 515 | 205 | 35 | 90 |
| TP316L | S31603 | 485 | 170 | 35 | 90 |
| TP321 | S32100 | 515 | 205 | 35 | 90 |
- Οι μηχανικές τιμές είναι καθορισμένες ελάχιστες απαιτήσεις, εκτός από τη σκληρότητα, η οποία είναι μέγιστη.
- Οι τιμές επιμήκυνσης αναφέρονται στο ισχύον πρότυπο δείγμα δοκιμής και μήκος κλίμακας.
- Οι αντίστοιχες μέγιστες τιμές σκληρότητας είναι 192 HBW ή 200 HV όταν χρησιμοποιείται η σχετική μέθοδος δοκιμής.
- Το ASTM A213 ορίζει ότι οι απαιτήσεις μηχανικών ιδιοτήτων δεν ισχύουν για σωλήνες με εσωτερική διάμετρο μικρότερη από 3,2 mm ή πάχος τοιχώματος κάτω από 0,4 mm.
Η διαδικασία επιθεώρησης της TORICH μπορεί να περιλαμβάνει επαλήθευση εισερχόμενου υλικού, ιχνηλασιμότητα αριθμού παρτίδας, διαστασιακούς ελέγχους μετά την ψυχρή έλξη, επαλήθευση θερμικής επεξεργασίας και τελική οπτική επιθεώρηση.
Για σωλήνες ASTM A213, το πρότυπο απαιτεί τις ισχύουσες δοκιμές εφελκυσμού, σκληρότητας, συμπίεσης και πτυχώσεως σε καθορισμένες συχνότητες δειγματοληψίας, μαζί με υδροστατική ή μη καταστροφική ηλεκτρική δοκιμή κάθε σωλήνα.
Οι τελικοί γυαλισμένοι σωλήνες μπορούν επίσης να ελεγχθούν για την κατάσταση της επιφάνειας και τις συμφωνημένες διαστασιακές απαιτήσεις μετά το φινίρισμα.
Α: Είμαστε κατασκευαστής και μπορούμε επίσης να κάνουμε εμπόριο.
Α: Γενικά, είναι 10–15 ημέρες εάν τα αγαθά είναι σε απόθεμα, ή 30–40 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα. Εξαρτάται από την ποσότητα.
Α: Ναι, μπορούμε να προσφέρουμε το δείγμα δωρεάν, αλλά το κόστος μεταφοράς πρέπει να καταβληθεί από τον αγοραστή.
Α: Για πληρωμές 2.000 USD ή λιγότερο, 100% προκαταβολή. Για πληρωμές 2.000 USD ή περισσότερο, 30% T/T προκαταβολή με το υπόλοιπο πριν από την αποστολή. Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μας.
-
