10mm Πάχος Τοιχώματος Εξωθημένος Σωλήνας Πτερυγίων Τύπου KL από Ανθρακούχο Χάλυβα για Σωλήνες Εναλλάκτη Θερμότητας
Λεπτομέρειες προιόντος
βάρος 10mm εξωθημένος σωλήνας πτερυγίων
,σωλήνας πτερυγίων τύπων kl εξωθημένος
,βάρος 10mm χαμηλός σωλήνας πτερυγίων

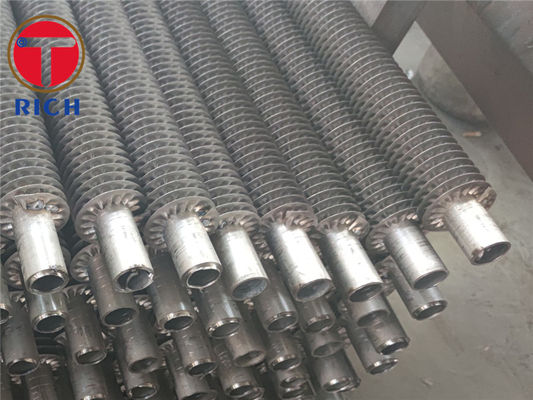

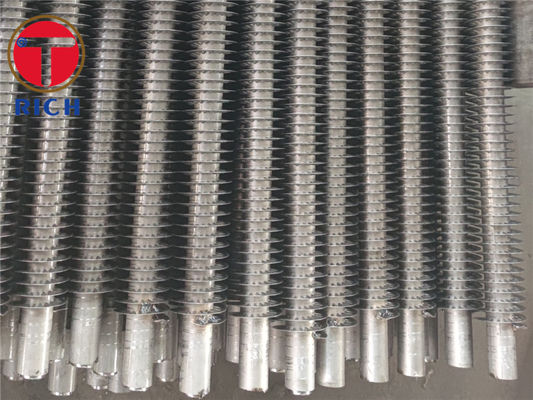

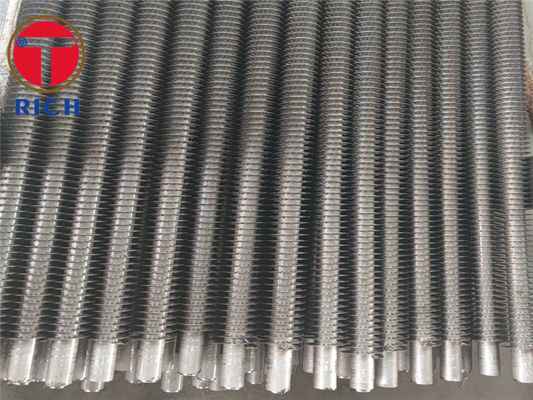

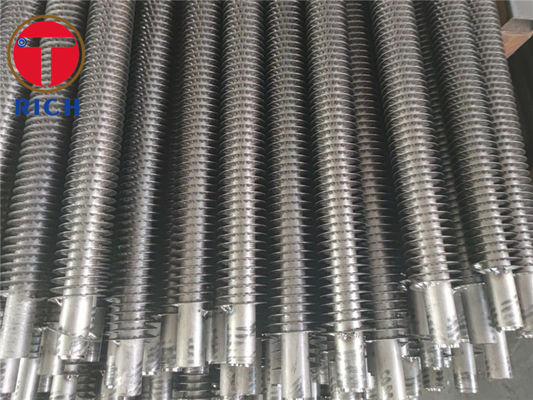

Οι σωλήνες με εξωθημένα πτερύγια από χάλυβα άνθρακα συνδυάζουν έναν σωλήνα πίεσης από χάλυβα με ένα περίβλημα αλουμινίου που διαμορφώνεται μηχανικά σε συνεχή ελικοειδή πτερύγια. Αυτή η κατασκευή αυξάνει την εξωτερική επιφάνεια μεταφοράς θερμότητας για εναλλάκτες θερμότητας ψυχόμενους με αέρα, διατηρώντας παράλληλα μια ξεχωριστή χαλύβδινη δίοδο για το ρευστό διεργασίας. Η γεωμετρία των πτερυγίων, ο βαθμός του βασικού σωλήνα και η θερμοκρασία λειτουργίας πρέπει να επιλέγονται μαζί για την καθορισμένη εργασία.
Αναγνώριση προϊόντος: Τα πτερύγια KL και τα εξωθημένα πτερύγια είναι διαφορετικές κατασκευές. Τα πτερύγια KL χρησιμοποιούν μια ελικοειδή περιέλιξη, πριονωτή λωρίδα σε σχήμα L. τα εξωθημένα πτερύγια σχηματίζονται από ένα περίβλημα αλουμινίου. Αυτή η περιγραφή καλύπτει την εξωθημένη κατασκευή. Ο παλιός τίτλος πάχος τοιχώματος 10 mm απαιτεί επιβεβαίωση κατασκευής επειδή η παρεχόμενη λεπτομερής προδιαγραφή αναφέρει 1,65–3,0 mm.
Τα παρακάτω εύρη διαστάσεων αναπαράγουν τις παρεχόμενες πληροφορίες προϊόντος. Είναι εύρη αναφοράς και όχι επιβεβαίωση ότι κάθε συνδυασμός διαστάσεων είναι διαθέσιμος.
| Στοιχείο | Προδιαγραφή |
|---|---|
| Κατασκευή | Βασικός σωλήνας από χάλυβα άνθρακα με μηχανικά εξωθημένο περίβλημα και πτερύγια αλουμινίου |
| Υλικό βασικού σωλήνα | Χάλυβας άνθρακα· βαθμός επιλεγμένος σύμφωνα με τις ισχύουσες απαιτήσεις εξοπλισμού πίεσης |
| Υλικό πτερυγίων | Αλουμίνιο· κράμα και σκληρότητα που θα δηλωθούν στην παραγγελία αγοράς |
| Πρότυπα βασικού σωλήνα | ASTM A179/A179M ή A210/A210M· EN 10216-2· JIS G 3461· άλλες προδιαγραφές υπόκεινται σε συμφωνία |
| Επιλογές βαθμού αναφοράς | ASTM A210 Βαθμός A-1 και Βαθμός C· JIS G 3461 STB340, STB410 και STB510 |
| Εξωτερική διάμετρος βασικού σωλήνα | 10–51 mm, σύμφωνα με τα παρεχόμενα στοιχεία· η εφικτότητα εξώθησης απαιτεί επιβεβαίωση |
| Πάχος τοιχώματος βασικού σωλήνα | 1,65–3,0 mm στα παρεχόμενα στοιχεία· πάχος 10 mm υπόκειται σε ξεχωριστή τεχνική αναθεώρηση |
| Συνολικό μήκος | Ζητούμενο εύρος παραγγελίας: 1–12 m· προσαρμοσμένα μήκη κοπής υπόκεινται σε επιβεβαίωση |
| Πάχος πτερυγίων | 0,3–1,2 mm |
| Βήμα πτερυγίων | 2,0–15,0 mm |
| Ύψος πτερυγίων | 5–16 mm· σημείο αναφοράς μέτρησης που θα προσδιοριστεί στο σχέδιο |
| Ανοχές διαστάσεων | Σύμφωνα με το επιλεγμένο πρότυπο σωλήνα, μέγεθος και διαδρομή κατασκευής· δείτε το παρακάτω παράδειγμα |
| Ευθύτητα | Η τοπική απόκλιση και η συνολική καμπύλη πρέπει να προσδιορίζονται στο εγκεκριμένο σχέδιο· δεν δόθηκε αριθμητικό όριο |
| Επιφανειακή κατάσταση | Καθαρή επιφάνεια επαφής βασικού σωλήνα· πτερύγια αλουμινίου επιθεωρημένα για ζημιές· προστασία άκρων χάλυβα που θα συμφωνηθεί |
| Θερμική επεξεργασία | Βασικός σωλήνας επεξεργασμένος σύμφωνα με την προδιαγραφή υλικού του πριν από την πτερυγοποίηση· δεν υποτίθεται θερμική επεξεργασία συναρμολόγησης |
| Άκρα σωλήνα | Μήκος γυμνού άκρου, προετοιμασία άκρου και διαστάσεις εμπλοκής φύλλου σωλήνα σύμφωνα με το εγκεκριμένο σχέδιο |
Παράδειγμα ανοχής: Το ASTM A450/A450M-23 ορίζει ανοχή εξωτερικής διαμέτρου ± 0,15 mm για συγκολλητούς και ψυχρής έλασης σωλήνες χωρίς συγκόλληση με OD από 25,4 έως 38,1 mm συμπεριλαμβανομένων. Αυτό το παράδειγμα αφορά τον βασικό σωλήνα πριν από περαιτέρω κατασκευή· οι τελικές διαστάσεις των πτερυγίων απαιτούν ξεχωριστά όρια αποδοχής.
- Καθορισμένη γεωμετρία πτερυγίων: Το παρεχόμενο εύρος βήματος πτερυγίων είναι 2,0–15,0 mm, που αντιστοιχεί μαθηματικά σε περίπου 500–66,7 πτερύγια ανά μέτρο.
- Ρυθμιζόμενη απόσταση από την πλευρά του αέρα: Ένα βήμα 2,54 mm ισούται με 10 πτερύγια ανά ίντσα. Η επιλογή του βήματος πρέπει να λαμβάνει υπόψη την αντίσταση ροής αέρα, τη ρύπανση και την πρόσβαση για καθαρισμό.
- Ξεχωριστό όριο πίεσης: Ο χαλύβδινος βασικός σωλήνας περιέχει το ρευστό διεργασίας. Τα πτερύγια αλουμινίου εξαιρούνται από τους υπολογισμούς πάχους τοιχώματος πίεσης.
- Επιλογή θερμοκρασίας ανάλογα με την κατασκευή: Η BGR δημοσιεύει 300 °C για την διμεταλλική εξωθημένη κατασκευή της και 250 °C για την κατασκευή της με πριονωτό L. Αυτά είναι όρια αναφοράς συγκεκριμένα για τον κατασκευαστή. Αυτό το προϊόν απαιτεί τη δική του εγκεκριμένη μέγιστη θερμοκρασία τοιχώματος σωλήνα· η παλιά τιμή "545" δεν έχει δηλωμένη μονάδα και δεν μπορεί να καθορίσει μια ονομαστική τιμή.
Οι ακόλουθοι έλεγχοι έργου πρέπει να επιβεβαιωθούν στην προσφορά και στο σχέδιο επιθεώρησης.
Ανησυχία αγοραστή: Η κακή μηχανική επαφή μπορεί να αυξήσει τη θερμική αντίσταση ακόμη και όταν οι διαστάσεις των πτερυγίων φαίνονται σωστές.
Προτεινόμενη λύση: Ορίστε μια αντιπροσωπευτική δοκιμή επαφής πτερυγίου ή δοκιμή ώθησης/έλξης, τη συχνότητα δειγματοληψίας και τα κριτήρια αποδοχής πριν από την παραγωγή. Η διαστατική επιθεώρηση από μόνη της δεν πρέπει να θεωρείται απόδειξη θερμικής επαφής. Οι καθιερωμένοι κατασκευαστές πτερυγίων σωλήνων αναγνωρίζουν τη δοκιμή επαφής ως σχετική μέθοδο ποιοτικού ελέγχου.
Ανησυχία αγοραστή: Μια ασαφής ονομασία KL/εξωθημένη μπορεί να οδηγήσει στην επιλογή ακατάλληλης μεθόδου προσάρτησης.
Προτεινόμενη λύση: Προσδιορίστε την κατασκευή πτερυγίων, το κράμα αλουμινίου, τη μέγιστη θερμοκρασία τοιχώματος σωλήνα και τους κύκλους λειτουργίας σε ένα εγκεκριμένο φύλλο δεδομένων. Επιβεβαιώστε το όριο θερμοκρασίας για την πραγματική συναρμολόγηση πριν αποδεχτείτε την παραγγελία.
Ανησυχία αγοραστή: Τα πτερύγια μπορούν να αποκρύψουν την επιφάνεια του βασικού σωλήνα και να περιπλέξουν την επακόλουθη επαλήθευση.
Προτεινόμενη λύση: Συμφωνήστε πιστοποίηση υλικού, ιχνηλασιμότητα αριθμού παρτίδας και την απαιτούμενη ακολουθία υδροστατικής ή μη καταστροφικής εξέτασης πριν από την πτερυγοποίηση. Προσδιορίστε τυχόν πρόσθετη εξέταση μετά την κατασκευή στο σχέδιο επιθεώρησης. Το ASTM A210 περιλαμβάνει απαιτήσεις δοκιμής σωλήνων· η παραγγελία αγοράς πρέπει να προσδιορίζει την ισχύουσα έκδοση και την επιλεγμένη διαδρομή δοκιμής.
Αυτές είναι εναλλακτικές προδιαγραφές βασικού σωλήνα, επιλεγμένες με βάση τις απαιτήσεις του έργου. Δεν καθιερώνουν αυτόματη ισοδυναμία μεταξύ των βαθμών ούτε πιστοποιούν την πλήρη πτερυγιοποιημένη συναρμολόγηση.
| Σύστημα προτύπων | Σχετική προδιαγραφή |
|---|---|
| ASTM | A179/A179M: σωλήνες εναλλάκτη θερμότητας ψυχρής έλασης χωρίς συγκόλληση· A210/A210M: σωλήνες λέβητα από χάλυβα άνθρακα χωρίς συγκόλληση, Βαθμοί A-1 και C |
| EN | EN 10216-2: σωλήνες πίεσης χωρίς συγκόλληση με καθορισμένες ιδιότητες σε αυξημένη θερμοκρασία, συμπεριλαμβανομένων των P235GH και P265GH |
| GOST | GOST 550-2020: σωλήνες χωρίς συγκόλληση για εξοπλισμό διύλισης πετρελαίου και πετροχημείας |
| JIS | JIS G 3461: σωλήνες λέβητα και εναλλάκτη θερμότητας από χάλυβα άνθρακα |
| GB | GB/T 9948-2025: σωλήνες και σωληνώσεις χωρίς συγκόλληση για πετροχημικές και χημικές εγκαταστάσεις |
Συστοιχία σωλήνων για ψύκτη λιπαντικού ελαίου ψυχόμενο με αέρα σε διυλιστήριο. Το λάδι ρέει μέσα από τους χαλύβδινους σωλήνες ενώ ο εξαναγκασμένος αέρας περιβάλλοντος περνά πάνω από τα πτερύγια αλουμινίου. Η τελική επιλογή εξαρτάται από τη συμβατότητα διάβρωσης από την πλευρά του λαδιού, την πίεση σχεδιασμού, τη θερμοκρασία τοιχώματος σωλήνα και την απαιτούμενη ψυκτική εργασία.Χημική Σύνθεση
ποσοστά κατά μάζα από τις δηλωμένες εκδόσεις αναφοράς, αντί για μετρημένα αποτελέσματα για μια παρεχόμενη παρτίδα.Βαθμός βασικού σωλήνα
| Πρότυπο αναφοράς | Αντοχή εφελκυσμού, min. (MPa) | ASTM A210/A210M-19 | Mn | P, max. | S, max. | A-1 |
|---|---|---|---|---|---|---|
| ASTM A210/A210M-19 | 485 | ≥0,10 | 0,29–1,06* | 0,035 | Μηχανικές Ιδιότητες | Μηχανικές Ιδιότητες |
| ASTM A210/A210M-19 | 485 | 1,00–1,50 | 0,29–1,06* | 0,035 | Μηχανικές Ιδιότητες | Μηχανικές Ιδιότητες |
| JIS G 3461:2019 | 510 | ≤0,35 | 1,00–1,50 | 0,035 | Μηχανικές Ιδιότητες | Μηχανικές Ιδιότητες |
| JIS G 3461:2019 | 510 | ≤0,35 | 1,00–1,50 | 0,035 | Μηχανικές Ιδιότητες | Μηχανικές Ιδιότητες |
| JIS G 3461:2019 | 510 | ≤0,35 | 1,00–1,50 | 0,035 | Μηχανικές Ιδιότητες | Μηχανικές Ιδιότητες |
χαλύβδινο βασικό σωλήνα σε θερμοκρασία δωματίου, εξαιρουμένων των πτερυγίων αλουμινίου.Βαθμός βασικού σωλήνα
| Πρότυπο αναφοράς | Αντοχή εφελκυσμού, min. (MPa) | Αντοχή διαρροής ή τάση απόδειξης, min. (MPa) | Επιμήκυνση αναφοράς, min. | A-1 |
|---|---|---|---|---|
| ASTM A210/A210M-19 | 485 | 255 | 25%² | STB340 |
| ASTM A210/A210M-19 | 485 | 275 | 30%¹ | STB340 |
| JIS G 3461:2019 | 510 | 175 | 35%² | STB410 |
| JIS G 3461:2019 | 510 | 255 | 25%² | Γκαλερί Προϊόντων |
| JIS G 3461:2019 | 510 | 295 | 25%² | Γκαλερί Προϊόντων |
