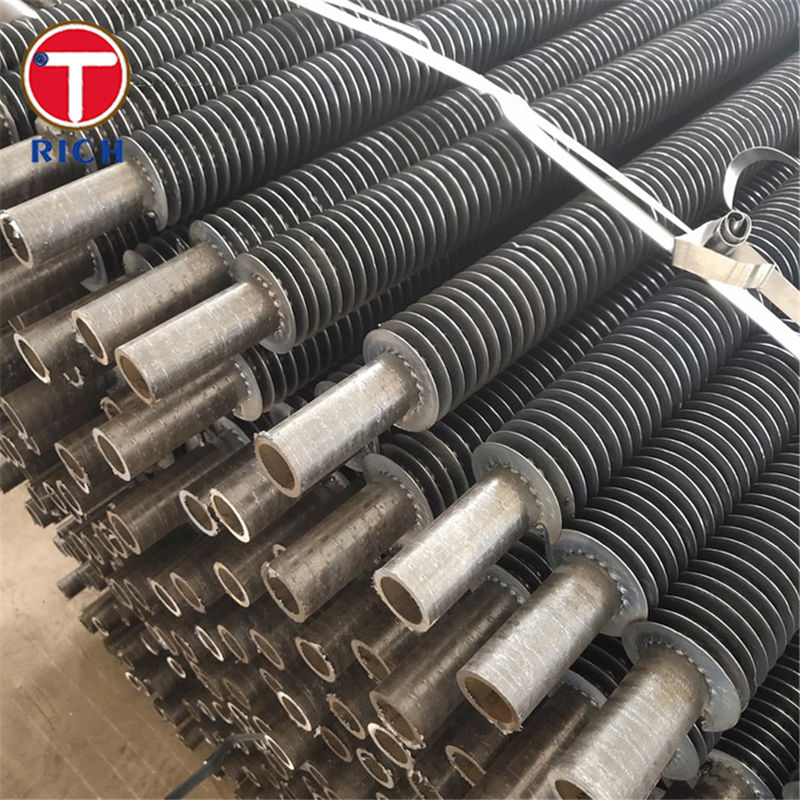

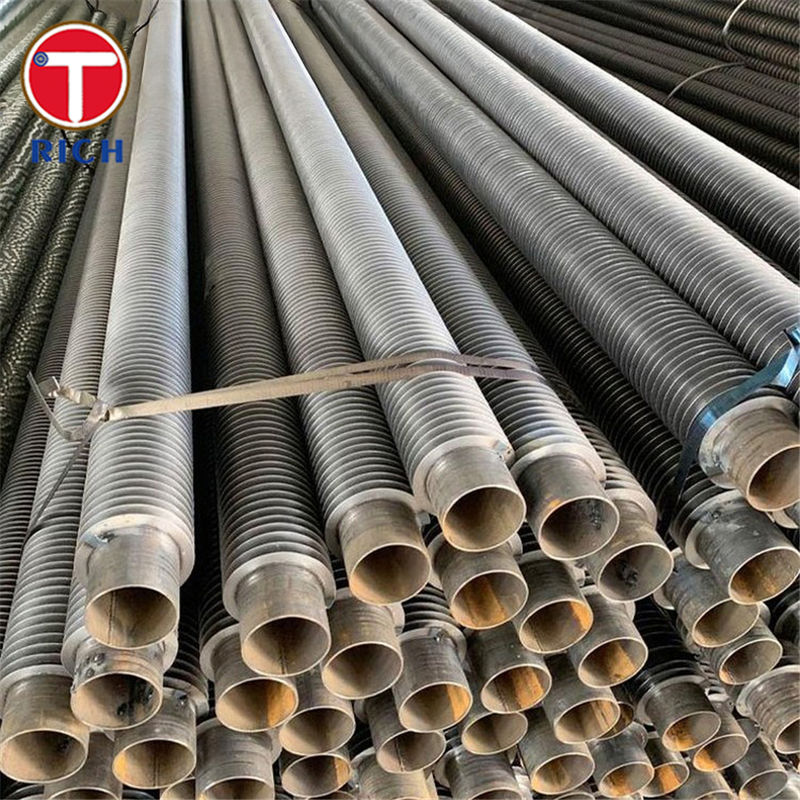

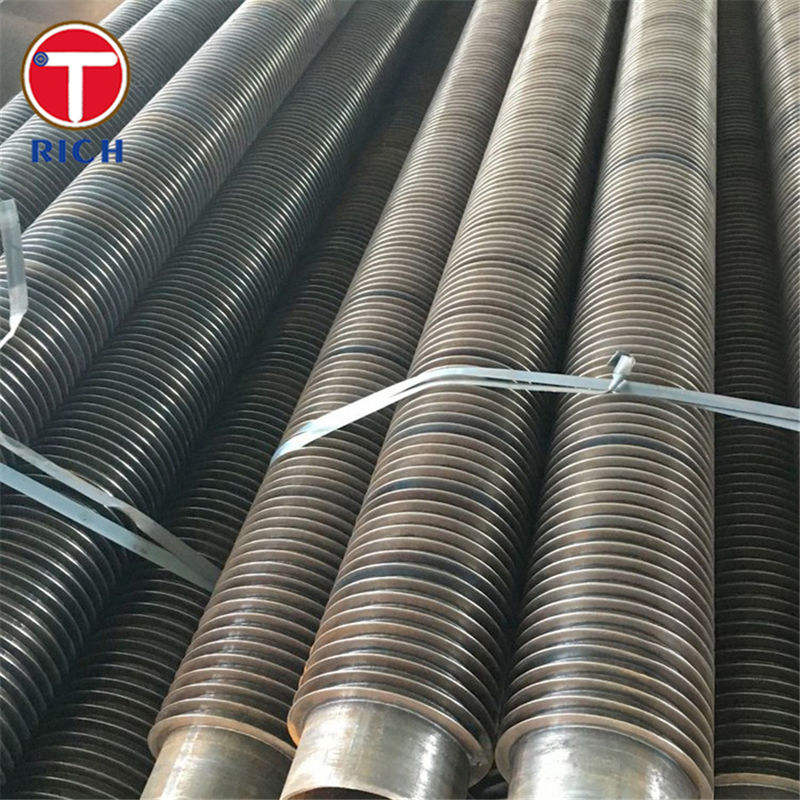

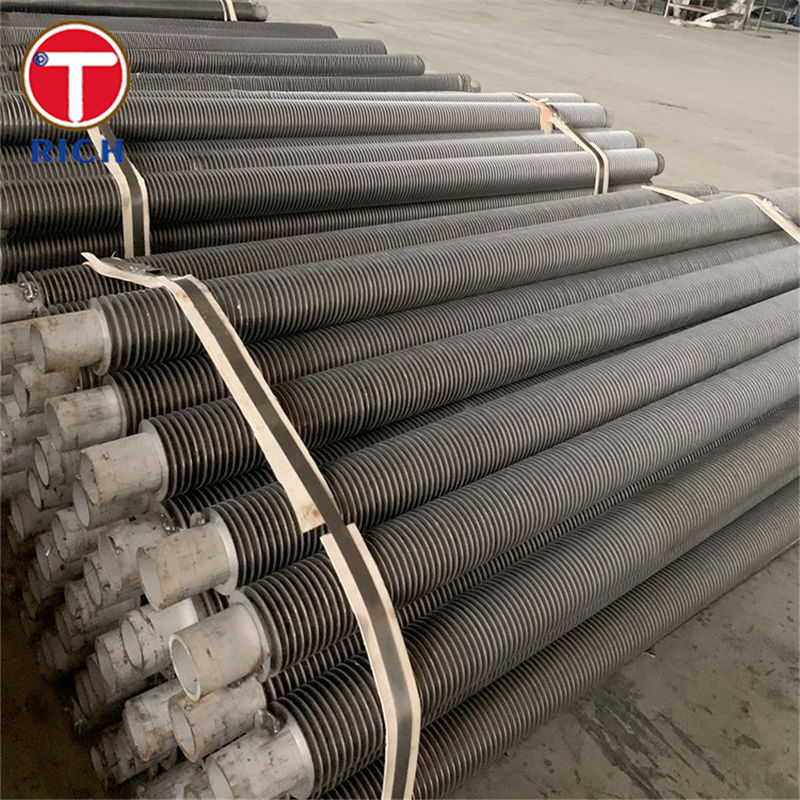

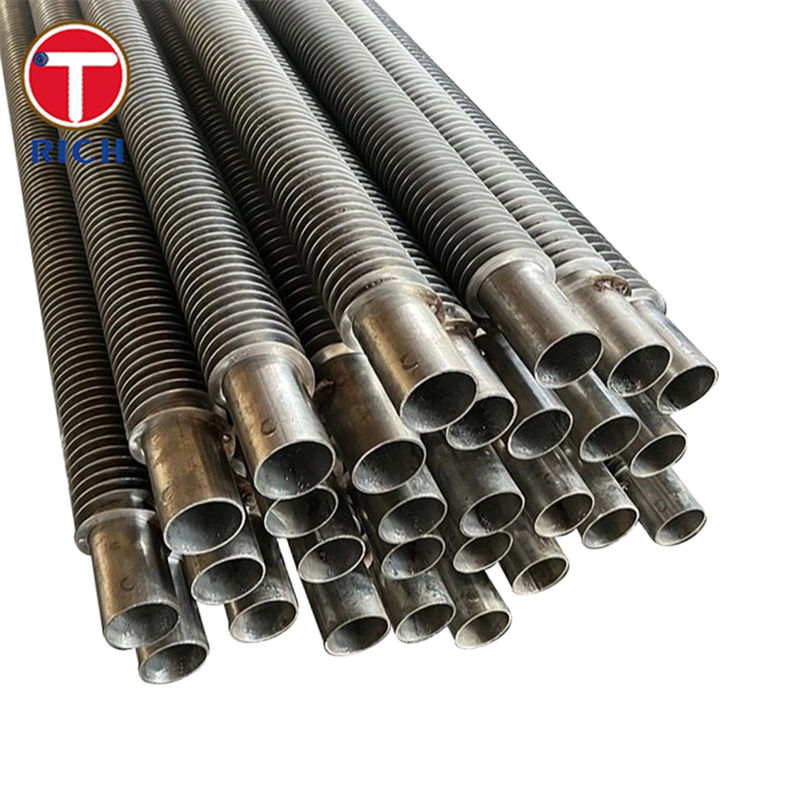

Επικάλυπτος σωλήνας τύπου L με φτερούγες άνθρακα τύπου LL με φτερούγες για εναλλάκτη θερμότητας

Επισκόπηση του προϊόντος

Επικάλυπτος σωλήνας πτερυγίων τύπου L, που ονομάζεται επίσης σωλήνας πτερυγίων τύπου LL ή σωλήνας πτερυγίων τύπου LL,είναι ένας σωλήνας με πτερύγια με στύση σπείρωσης, όπου τα πτερύγια σε σχήμα L τυλίγονται ελικοειδώς γύρω από ένα σωλήνα βάσης από ατσάλι άνθρακα και κάθε πτερύγια επικαλύπτει το προηγούμενοΑυτό δημιουργεί ένα διπλό πόδι που καλύπτει πλήρως την εξωτερική επιφάνεια του σωλήνα.

Για σωλήνες φτερωτών τύπου LL άνθρακα, ο σωλήνας βάσης είναι συνήθως αδιάβροχος χάλυβας χαμηλού ή μεσαίου άνθρακα (όπως ASTM A179, A192, A210 ή A106), ενώ τα φτερά είναι συνήθως λωρίδες αλουμινίου ή χαλκού.Η κατασκευή αυτή συνδυάζει την αντοχή και την αντοχή στην πίεση του χάλυβα άνθρακα με την υψηλή θερμική αγωγιμότητα και την καλή συμπεριφορά διάβρωσης των μη σιδηροειδών πτερυγίων, καθιστώντας το ιδανικό για υπηρεσία εναλλάκτη θερμότητας με ψύξη αέρα και αερίου.

Προδιαγραφές

Τυπικός σχεδιασμός και φάσμα κατασκευής για σωλήνες πτερύγων τύπου LL από χάλυβα άνθρακα (οι τιμές είναι ενδεικτικές και μπορούν να προσαρμοστούν):

• Υλικό για σωλήνες βάσης (ατσάλι άνθρακα):

  • ΑΣTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2 κλάσεις όπως P235GH / P265GH

  • JIS: G3461 STB340

  • GB/GOST: GB/T 5310, GOST 8734/8733

• Εξωτερική διάμετρος σωλήνα βάσης:

  • Περίπου 16-51 mm (μπορεί να επεκταθεί σε ~ 73 mm ανάλογα με τον σχεδιασμό)

• πάχος τοιχώματος του υπόγειου σωλήνα:

  • Συνήθως 2,0·6,0 mm για τη λειτουργία λέβητα και εναλλάκτη θερμότητας

• Υλικό πτερυγίων:

  • Σύνθετα αλουμινίου: σειρά 1060, 1070, 1100, 6063

  • Χάλυβα όταν απαιτείται υψηλότερη θερμική αγωγιμότητα ή καλύτερη απόδοση διάβρωσης

• Γεωμετρία πτερύγων (τύπος LL):

  • Υψόμετρο πτερυγίου: έως ~ 16 mm

  • Δάχος πτερύγων: περίπου 0,4·0,6 mm (άλλα πάθη κατόπιν αιτήματος)

  • Διάδρομος πτερυγίων: ≥ 2,3 mm (συνήθως 811 πτερύγια/ίντσα, ανάλογα με την υπηρεσία)

  • Περικυκλωτή βάση: επικαλυπτόμενη βάση ¥LL ¥ που καλύπτει πλήρως την επιφάνεια του σωλήνα

• μήκος του σωλήνα:

  • Συνήθως έως 12-18 m (μακρύτεροι σωλήνες ή σωλήνες U-bend κατόπιν αιτήματος, υπόκεινται σε όρια μεταφοράς και χειρισμού)

• Τυπικές συνθήκες σχεδιασμού:

  • Υπηρεσία: αέρας, καυσαερίων, καθαρών ή ελαφρώς διαβρωτικών ροών αερίων

  • Θερμοκρασία λειτουργίας:

    • Με πτερύγια από αλουμίνιο: συνήθως έως περίπου 170 °C στην πλευρά των πτερύγων

    • Με φτερά χαλκού ή ειδικά σχέδια: μπορεί να είναι υψηλότερα, ανάλογα με την ικανότητα του σχεδίου και την επιλογή του κράματος

Βασικά χαρακτηριστικά

• Πλήρης επικάλυψη σωλήνων
  Το σχεδιασμό του πέλματος LL καλύπτει πλήρως τον σωλήνα από χάλυβα άνθρακα.παρέχει ένα συνεχές μεταλλικό κάλυμμα και βελτιώνει σημαντικά την προστασία από εξωτερική διάβρωση σε σύγκριση με απλούς σωλήνες πτερυγίων με πόδια σε L.

• Υψηλή πίεση επαφής πτερυγίου με σωλήνα
  Τα πτερύγια τυλίγονται ελικοειδώς στον σωλήνα υπό ελεγχόμενη ένταση, παρέχοντας ισχυρή μηχανική επαφή μεταξύ του ποδιού του πτερύχου και της επιφάνειας του σωλήνα,που ενισχύει τη μεταφορά θερμότητας και ελαχιστοποιεί την αντίσταση θερμικής επαφής.

• Βελτιωμένη διάρκεια ζωής σε διαβρωτικές ατμόσφαιρες
  Επειδή ο σωλήνας βάσης καλύπτεται πλήρως από επικαλυπτόμενα πόδια πτερύγων, ο τοίχος του σωλήνα είναι σε μεγάλο βαθμό απομονωμένος από την άμεση επίθεση από την πλευρά του αερίου.Οι σωλήνες φιν LL χρησιμοποιούνται ευρέως ως οικονομικά αποδοτική εναλλακτική λύση για τα εξωθήματα φιν σε περιβάλλοντα με ήπια έως μέτρια διαβρωτική δράση.

• Σταθερά πτερύγια υπό θερμικό κύκλο
  Η μηχανική διαδικασία τυλίγματος και η γεωμετρία ∆ΛΛ μειώνουν τον κίνδυνο χαλάρωσης ή κροταλισμού των πτερύγων υπό επανειλημμένη θέρμανση και ψύξη, μηχανικές δονήσεις ή δονήσεις που προκαλούνται από ροή.

• Καλή καθαριότητα και χαμηλή τάση μόλυνσης
  Τα ομαλά, συνεχή πτερύγια με ομοιόμορφο ύψος παρέχουν χαμηλή πτώση της πίεσης από την πλευρά του αερίου και συμβάλλουν στον περιορισμό της συσσώρευσης σκόνης, απλοποιώντας τον καθαρισμό σε απευθείας σύνδεση ή εκτός σύνδεσης με φυσήγμα αέρα, φυσήγμα ατμού ή ελαφρύ βούρτσισμα.

Τα Πλεονεκτήματά Μας

Παρακάτω παρατίθενται ορισμένες από τις τυπικές ερωτήσεις που θέτουν οι τελικοί χρήστες και οι εργολάβοι EPC σχετικά με τους σωλήνες με πτερύγια άνθρακα τύπου LL (επικάλυψη L) και πώς ένα καλά σχεδιασμένο προϊόν απαντά σε αυτές.

1.Πώς συγκρίνεται ο τύπος LL με τους τυποποιημένους τύπους L και KL;

• Ανησυχία:Ποιος τύπος πτερυγίου παρέχει τον καλύτερο συνδυασμό αντοχής στη διάβρωση, μεταφοράς θερμότητας και κόστους;

• Απάντηση:

  • ΤύποςΤύπος Lπαρέχει καλή επαφή και βασική προστασία από τη διάβρωση, αλλά αφήνει μικρά εκτεθειμένα κενά μεταξύ των πτερύγων.

  • Τύπος LLΗ διάταξη αυτή καλύπτει πλήρως το σωλήνα, παρέχοντας καλύτερη αντοχή στη διάβρωση από τον τύπο L και προσεγγίζοντας τα εξωρισμένα πτερύγια, με σημαντικά χαμηλότερο κόστος.

  • Τύπος KLσυνδυάζει πτερύγια L-ποδιού με γρύλισμα στο σωλήνα βάσης για την περαιτέρω βελτίωση της μηχανικής δέσμευσης και της μεταφοράς θερμότητας, αλλά είναι συνήθως πιο ακριβό και χρησιμοποιείται όταν απαιτείται μέγιστη απόδοση.

2Θα παραμείνουν σφιχτά τα πτερύγια κατά τη διάρκεια μακροχρόνιας λειτουργίας;

• Ανησυχία:Η χαλάρωση των πτερυγίων λόγω θερμικών κυκλίσεων και δονήσεων μπορεί να μειώσει σημαντικά την απόδοση μεταφοράς θερμότητας και να προκαλέσει θόρυβο.

• Απάντηση:

  • Οι πτερύγοι LL είναι σφραγισμένοι και κλειδωμένοι μηχανικά με επικαλυπτόμενα πόδια. Η συνεχής επικάλυψη και η ελεγχόμενη ένταση διατηρούν ισχυρή πρόσφυση στον σωλήνα, ακόμη και υπό επαναλαμβανόμενη θέρμανση και ψύξη.

  • Ο σωστός συνδυασμός υλικών (σωλήνας χάλυβα άνθρακα + πτερύγια αλουμινίου ή χαλκού) συμβάλλει επίσης στην προσαρμογή στη διαφορική θερμική επέκταση χωρίς να σπάσει το πόδι του πτερύχου.

3Ο τύπος LL είναι κατάλληλος για τη θερμοκρασία και το περιβάλλον του αερίου μου;

• Ανησυχία:Οι χρήστες θέλουν να έχουν την διαβεβαίωση ότι τα πτερύγια αλουμινίου ή χαλκού δεν θα μαλακώσουν ή θα διαβρωθούν πολύ γρήγορα κατά τη χρήση.

• Απάντηση:

  • Για τα πτερύγια αλουμινίου, οι τυπικές θερμοκρασίες της πλευράς του αερίου για τα πτερύγια LL είναι περίπου 150-170 °C, με πιθανά υψηλότερα όρια ανάλογα με τον λεπτομερή σχεδιασμό, τις θερμοκρασίες του κράματος και τα περιθώρια ασφάλειας.

  • Τα φτερά χαλκού μπορούν να χρησιμοποιηθούν σε ελαφρώς υψηλότερες θερμοκρασίες και σε ορισμένες διαβρωτικές ατμόσφαιρες, αλλά η τελική επιλογή θα πρέπει να βασίζεται στη σύνθεση των καυσαερίων (SOx, χλωρίδια,υγρασία) και εμπειρία στην περιοχή.

  • Η πλήρης κάλυψη του σωλήνα από τα πόδια LL παρέχει πρόσθετη προστασία για τον σωλήνα από χάλυβα άνθρακα όπου η εξωτερική διάβρωση αποτελεί ανησυχία, για παράδειγμα σε παράκτια ή ελαφρώς όξινα περιβάλλοντα καπνιστικών αερίων.

4Πώς επιλέγω το ύψος και το ύψος των πτερυγίων;

• Ανησυχία:Οι μηχανικοί πρέπει να εξισορροπήσουν την περιοχή μεταφοράς θερμότητας, την πτώση της πίεσης και την τάση μόλυνσης.

• Απάντηση:

  • Το τυπικό ύψος πτερυγίου LL είναι ≤16 mm με πλάτος ≥2,3 mm· τα υψηλότερα πτερύγια και η στενότερη πλάτη αυξάνουν την επιφάνεια αλλά αυξάνουν επίσης την πτώση της πίεσης και τον κίνδυνο μόλυνσης.

  • Για τα αέρια καύσης που περιέχουν σκόνη, το ελαφρώς χαμηλότερο ύψος πτερύγας και το πιο ανοιχτό ύψος συχνά παρέχουν τις καλύτερες επιδόσεις κατά τη διάρκεια του κύκλου ζωής.

  • Ένας αρμόδιος προμηθευτής μπορεί να βελτιστοποιήσει τη γεωμετρία πτερύγων χρησιμοποιώντας τις συνθήκες εργασίας (ροή αερίου, προφίλ θερμοκρασίας, επιτρεπόμενη πτώση πίεσης και μέθοδος καθαρισμού).

5Οι σωλήνες βάσης και τα πτερύγια συμμορφώνονται με τα διεθνή πρότυπα για μέρη υπό πίεση;

• Ανησυχία:Τα EPC και οι ιδιοκτήτες πρέπει να είναι συμβατά με τους κωδικούς ASTM, EN, JIS, GOST και GB.

• Απάντηση:

  • Οι σωλήνες βάσης από χάλυβα άνθρακα παρέχονται συνήθως σύμφωνα με ευρέως αναγνωρισμένα πρότυπα πίεσης, όπως ASTM A179, A192, A210, A106, EN 10216-2, JIS G3461, GB/T 5310 και αντίστοιχες προδιαγραφές GOST.

  • Τα πρότυπα αυτά καθορίζουν με σαφήνεια τη χημική σύνθεση, τις μηχανικές ιδιότητες και τις υποχρεωτικές δοκιμές NDT/πίεσης, εξασφαλίζοντας την ασφαλή χρήση σε λέβητες, οικονομιστές και άλλους εξοπλισμούς ανταλλακτών θερμότητας.

Χημική σύνθεση

Μηχανικές ιδιότητες

Εφαρμόσιμα πρότυπα

ΑΣΤΜ / ASME (ΗΠΑ):

• ASTM A179 / ASME SA179 ∆ιακόλληση αδιάβροχων θερμοανταλλάκτων και σωλήνων συμπύκνωσης από χάλυβα χαμηλών εκπομπών άνθρακα.

• ASTM A192 / ASME SA192 ∆ιακόλληση καυτών και σωλήνων υπερθέρμανσης από χάλυβα άνθρακα για υψηλής πίεσης.

• ASTM A210 / ASME SA210 ∆ιαβρόχια λέβητα και σωλήνες υπερθέρμανσης από μέσο χάλυβα άνθρακα (κατηγορίες A1 και C).

• ASTM A106 / ASME SA106 ∆ιαβρόχιο σωλήνα από χάλυβα άνθρακα για υψηλής θερμοκρασίας (συνήθως χρησιμοποιείται ως σωλήνας βάσης για πτερυγμένα περιτυλίγματα).

EN (Ευρώπη):

• ΕΝ 10216-2 ∆εύκους σωλήνες από χάλυβα για πιέσεις, σωλήνες από μη κραματοποιημένο και κραματοποιημένο χάλυβα με καθορισμένες ιδιότητες υψηλής θερμοκρασίας (κατηγορίες P235GH, P265GH κλπ.).

JIS (Ιαπωνία):

• JIS G3461 ∆ώμα από χάλυβα άνθρακα για λέβητα και εναλλάκτη θερμότητας (π.χ. STB340).

GB (Κίνα):

• GB/T 5310 ∆εν έχουν ραφή σωλήνες από χάλυβα για λέβητα υψηλής πίεσης.

GOST (Ρωσία / ΚΑΚ):

• ΓΚΟΣΤ 8734-75 / ΓΚΟΣΤ 8733-74 Χωρίς συγκόλληση χάλυβα σωλήνες ψυχρού σχηματισμού και συναφείς τεχνικές απαιτήσεις, που χρησιμοποιούνται ευρέως για σωλήνες λέβητα και εναλλάκτη θερμότητας.

Οι φτερωτοί σωλήνες LL παρέχονται συνήθως με απλές γυμνές άκρες, κομμένες σε μήκος, και συμμορφώνονται πλήρως με το πρότυπο του βασικού σωλήνα για τη χημική σύνθεση, τις μηχανικές ιδιότητες,υδροστατική δοκιμή και μη καταστροφική εξέτασηΗ μέθοδος του πτερυγίου εφαρμόζεται μόνο σε ειδικευμένους σωλήνες.

Πεδία εφαρμογής

Γενικοί τομείς εφαρμογής

Οι φτερωτοί σωλήνες άνθρακα τύπου LL (επικάλυψης L) χρησιμοποιούνται ευρέως σε εξοπλισμό μεταφοράς θερμότητας από την πλευρά του αερίου όπου απαιτείται συμπαγή, ανθεκτική στη διάβρωση επεκταμένη επιφάνεια, συμπεριλαμβανομένων:

• Παραγωγή ηλεκτρικής ενέργειας (θερμικά εργοστάσια, μετατροπή αποβλήτων σε ενέργεια)

• Μονάδες πετροχημικών και διυλιστηρίων

• Εγκαταστάσεις χημικών και λιπασμάτων

• Μεταλλουργία και χάλυβα

• Συστήματα HVAC και βιομηχανικής ξήρανσης

• Μονάδες ανάκτησης της θερμότητας απόβλητων και εξοικονομιστές

Τυπικές Χρησιμοποιήσεις σε Κάθε Τομέα

• Δύναμος και νησί λέβητα:

  • Προθέρμανση αέρα, εξοικονόμηση, θερμαντήρες χαμηλής θερμοκρασίας και ανταλλακτές θερμότητας αερίου-αερίου.

  • Η ανάκτηση θερμότητας από καυσαέρια πίσω από λέβητες ή αεριοστροβίλους.

• Πετροχημικά και διυλιστήρια:

  • Χειροψυγμένοι εναλλάκτες θερμότητας (αεροψυγείς) σε μονάδες ακατέργασης, κενού, κοκσερίσματος, FCC και υδροκαθαρισμού.

  • Ψυκτικά αερίου για συστήματα υδρογόνου, καυσίμου αερίου ή αερίου φλόγας.

• Χημικά και λιπάσματα:

  • Ψυκτικά και θερμαντήρες αερίου επεξεργασίας σε γραμμές αμμωνίας, μεθανόλης ή σύνθετου αερίου.

  • Κεταλλεία απόβλητων θερμότητας και τράπεζες μεταφοράς καυσίμων με καύσιμα από την πλευρά του κέλους.

• Βιομηχανία μετάλλων και υψηλής θερμοκρασίας:

  • Ανακτήτριες και κυλίνδρες ανάκτησης θερμότητας σε κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιματιστικούς κλιμα

  • Ψυκτικοί μηχανισμοί και θερμαντήρες αέρα σε εργοστάσια συγκόλλησης ή συστήματα αερίου υψηλού κλιβάνου.

• Κλιματισμός, ξήρανση και γενική βιομηχανία:

  • Στροφές θερμού αέρα, στροφές ατμού και θερμαντήρες αερίου για στεγνωτήρια και φούρνους.

  • Επιστροφή θερμότητας ατμοσφαιρικών κυλίνδρων και βιομηχανικές μπαταρίες θέρμανσης αέρα.
