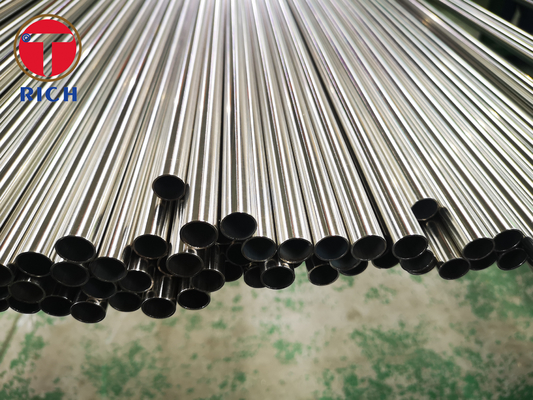

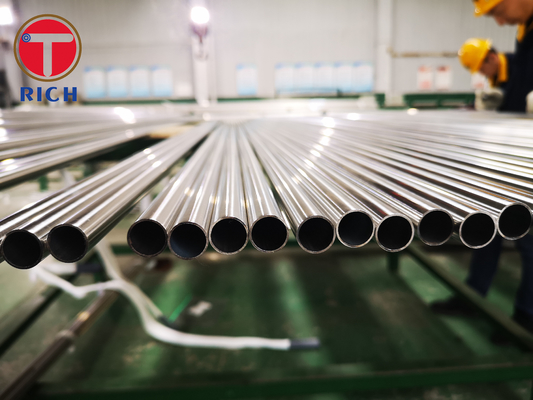

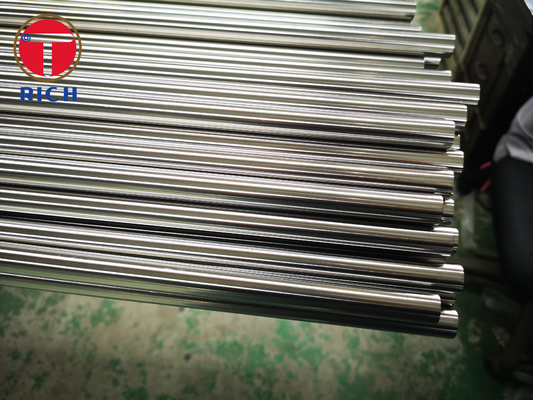

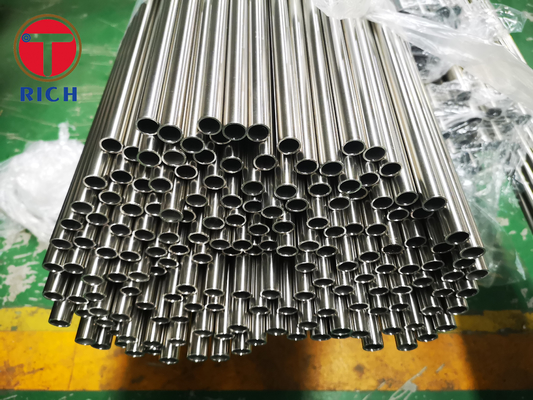

4 mm φωτεινό ελαστικό σωλήνα από ανοξείδωτο χάλυβα ASTM A269 TP304 TP316
Περιοχή μεγεθών: O.D.: 4,0-760 mm W.T.:1-50 mm L: σύμφωνα με τις απαιτήσεις του πελάτη
Κατασκευή:
Οι σωλήνες κατασκευάζονται με αδιάβροχη ή συγκολλημένη διαδικασία.
Οι σωληνώσεις μπορούν να είναι καυτές ή κρύες
Θερμική επεξεργασία:
Όλα τα σωλήνες είναι εφοδιασμένα με θερμική επεξεργασία
Απαιτήσεις για μηχανικές δοκιμές:
Δοκιμή καύσης (άψογοι σωλήνες)
Δοκιμή φλάντζης (υλυσμένοι σωλήνες)
Δοκιμή σκληρότητας
Υδροστατική ή μη καταστροφική ηλεκτρική δοκιμή
Κατάσταση επιφάνειας:
Η επιφάνεια του σωλήνα είναι ακινητοποιημένη χωρίς κλίμακα.
Όταν χρησιμοποιείται φωτεινή αναψύκλωση, δεν χρησιμοποιείται ακινητοποίηση.
Χημικές απαιτήσεις:
| Αξία: | TP201 | TP201LN | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN |
| Εθνική Υπηρεσία | S20100 | S20153 | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 |
| C, μέγιστο | 0.15 | 0.03 | 0.08 | 0.035 | 0.035 | 0.08 | 0.035 | 0.035 |
| Mn, μέγιστο | 5.5-7.5 | 6.4-7.5 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| Π, μέγιστο | 0.06 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, μέγιστο | 0.03 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Ναι, το μέγιστο | 1.00 | 0.075 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Νι | 3.5-6.5 | 4.0-5.0 | 8.0-11.0 | 8.0-12.0 | 8.0-11.0 | 10.0-14.0 | 10.0-15.0 | 10.0-13.0 |
| Αρ | 16.0-18.0 | 16.0-17.5 | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 |
| Μo | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 |
| Τι | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Ταντάλιος | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Κολομβίμιο | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Αζώτο | 0.25 | 0.10-0.25 | - Ναι. | - Ναι. | 0.10-0.16 | - Ναι. | - Ναι. | 0.10-0.16 |
| V | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Χάλυβα | - Ναι. | 1.00 | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Άλλα | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Αξία: | TP317 | TP321 | TP347 | TP348 | TP XM-10 | TP XM-11 | TP XM-15 | TP XM-19 |
| Εθνική Υπηρεσία | S31700 | S32100 | S34700 | S34800 | S21900 | S21904 | S38100 | S20910 |
| C, μέγιστο | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.040 | 0.08 | 0.06 |
| Mn, μέγιστο | 2.00 | 2.00 | 2.00 | 2.00 | 8.0-10.00 | 8.0-10.00 | 2.00 | 4.0-6.0 |
| Π, μέγιστο | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, μέγιστο | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Ναι, το μέγιστο | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Νι | 11.0-15.0 | 9.0-12.0 | 9.0-12.0 | 9.0-12.0 | 5.5-7.5 | 5.5-7.5 | 10.0-14.0 | 11.5-13.5 |
| Αρ | 18.0-20.0 | 17.0-19.0 | 17.0-19.0 | 17.0-19.0 | 19.0-21.5 | 19.0-21.5 | 16.0-18.0 | 20.5-23.5 |
| Μo | 3.00-4.00 | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | 2.00-3.00 | 1.5-3.0 |
| Τι | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Ταντάλιος | - Ναι. | - Ναι. | - Ναι. | 0.10 | - Ναι. | - Ναι. | - Ναι. | 0.10-0.30 |
| Κολομβίμιο | - Ναι. | - Ναι. | 10XCmin 1,10max | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Αζώτο | - Ναι. | - Ναι. | - Ναι. | - Ναι. | 0.15-0.40 | 0.15-0.40 | - Ναι. | 0.20-0.40 |
| V | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | 0.10-0.30 |
| Χάλυβα | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Άλλα | - Ναι. | - Ναι. | - Ναι. | Co 0.20max | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Αξία: | TP XM-29 | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Εθνική Υπηρεσία | S24000 | S31254 | S31725 | S31726 | S31727 | S32053 | S30600 | S32654 |
| C, μέγιστο | 0.08 | 0.020 | 0.035 | 0.035 | 0.030 | 0.030 | 0.018 | 0.020 |
| Mn, μέγιστο | 11.5-14.5 | 1.00 | 2.00 | 2.00 | 1.00 | 1.00 | 2.00 | 2.0-4.0 |
| Π, μέγιστο | 0.060 | 0.030 | 0.045 | 0.045 | 0.030 | 0.030 | 0.020 | 0.030 |
| S, μέγιστο | 0.030 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.020 | 0.005 |
| Ναι, το μέγιστο | 1.00 | 0.80 | 1.00 | 1.00 | 1.00 | 1.00 | 3.7-4.3 | 0.50 |
| Νι | 2.3-3.7 | 17.5-18.5 | 13.5-17.5 | 14.5-17.5 | 14.5-16.5 | 24.0-26.0 | 14.0-15.5 | 21.0-23.0 |
| Αρ | 17.0-19.0 | 19.5-20.5 | 18.0-20.0 | 17.0-20.0 | 17.5-19.0 | 23.0-24.0 | 17.0-18.5 | 24.0-25.0 |
| Μo | - Ναι. | 6.0-6.5 | 4.0-5.0 | 4.0-5.0 | 3.8-4.5 | 5.0-6.0 | 0.2 μέγιστο | 7.0-8.0 |
| Τι | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Ταντάλιος | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Κολομβίμιο | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Αζώτο | 0.20-0.40 | 0.18-0.22 | 0.20max | 0.10-0.20 | 0.15-0.21 | 0.17-0.22 | - Ναι. | 0.45-0.55 |
| V | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | 0.30-0.60 |
| Χάλυβα | - Ναι. | 0.50-1.00 | - Ναι. | - Ναι. | 2.8-4.0 | - Ναι. | 0.50 το πολύ | - Ναι. |
| Άλλα | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. | - Ναι. |
| Επιτρεπόμενες διαφορές διαστάσεων |
| Ομάδα | Μέγεθος, εξωτερικό
Διάμετρος, σε mm | Επιτρεπόμενες διακυμάνσεις στην εξωτερική διάμετρο, σε [mm] | Επιτρεπόμενες διακυμάνσεις σε WT, % | Επιτρεπόμενες διακυμάνσεις του μήκους κοπής, σε [mm]
Πάνω κάτω |
| 1 | Μέχρι 1/2(12.7) | ±0,005[0,13] | ±15 | 1/8[3,2] | 0 |
| 2 | Από 1/2 έως 1 1/2, εξαιρουμένων | ±0,005[0,13] | ±10 | 1/8[3,2] | 0 |
| 3 | Από 1 1/2 έως 3 1/2, εξαιρουμένων | ±0,010[0,25] | ±10 | 3/16[4.8] | 0 |
| 4 | Από 3 1/2 έως 5 1/2, εξαιρουμένων | ±0,015[0,38] | ±10 | 3/16[4.8] | 0 |
| 5 | Από 5 1/2 έως 8, εξαιρουμένων | ±0,030[0,76] | ±10 | 3/16[4.8] | 0 |
| 6 | 8 έως 12, εξαιρουμένων | ±0,040[1,01] | ±10 | 3/16[4.8] | 0 |
| 7 | 12 έως 14, εξαιρέσει | ±0,050[1.26] | ±10 | 3/16[4.8] | 0 |
ΕΠΙΣΤΡΟΠΟΙ:
S1 Σωλήνες αναψύκωσης χωρίς άγχος
S2 Δοκιμή υποβρύχιας πίεσης αέρα
S3 Σταθεροποιητική θερμική επεξεργασία
S4 Δοκιμή διασωματικής διάβρωσης
Έγγραφα που αναφέρονται:
Πρότυπα ASTM:
ASTM A262 Πρακτικές ανίχνευσης ευαισθησίας σε διασωματική επίθεση σε αυστενίτες ανοξείδωτους χάλυβες
Μέθοδοι δοκιμής και ορισμοί ASTM A370 για τη μηχανική δοκιμή προϊόντων χάλυβα
Προδιαγραφή ASTM A480/A 480M για τις γενικές απαιτήσεις για επίπεδα προϊόντα από ανοξείδωτο χάλυβα και ανθεκτικά στη θερμότητα
Ατσάλινη πλάκα, σχήμα και λωρίδες
Προδιαγραφή ASTM A632 για αδιάβροχο και συγκολλημένο αυστενίτικο σωλήνα από ανοξείδωτο χάλυβα (μικρού διαμέτρου)
για τη γενική υπηρεσία
Προδιαγραφή ASTM A1016/A 1016M για τις γενικές απαιτήσεις για το φερριτικό κράμα χάλυβα, τον αυστενίτικο κράμα χάλυβα
και σωλήνες από ανοξείδωτο χάλυβα
ASTM E 527 Πρακτική για την αρίθμηση μετάλλων και κράματος στο ενιαίο σύστημα αρίθμησης (UNS)
ASME B31.3 Σωλήνες διεργασίας
SAE J1086 Πρακτική για την αρίθμηση μετάλλων και κράματος
