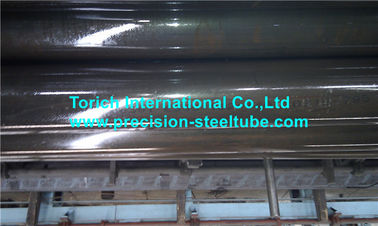

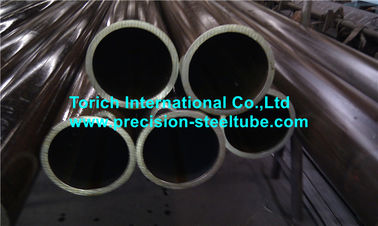

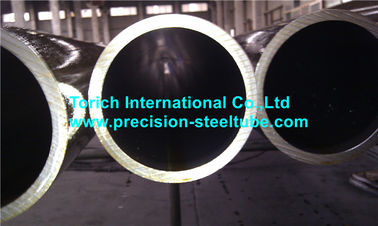

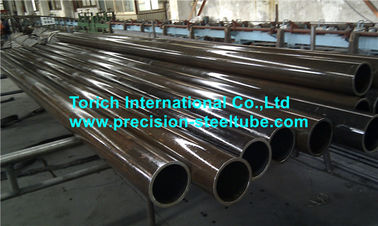

Υδραυλικός τραβηγμένος στο κρύο άνευ ραφής σωλήνας en10305-1 42CrMo4 34CrMo4 ISO 9001 χάλυβα
Λεπτομέρειες προιόντος
σωλήνωση ανοξείδωτου ακρίβειας
,Άνευ ραφής σωλήνας χάλυβα άνθρακα
EN 10305-1 42CrMo4 και 34CrMo4 Υδραυλικοί Χάλυβες Χωρίς Έλξη Χάλυβα
Το πρότυπο EN 10305-1 δείχνει ότι οι σωλήνες από χάλυβα χωρίς συγκόλληση που σχηματίζονται με ψυχρή έλξη είναι σχεδιασμένοι για εφαρμογές ακριβείας που απαιτούν ελεγχόμενες διαστάσεις, σταθερό πάχος τοιχώματος, χαμηλή τραχύτητα επιφάνειας,και αξιόπιστες μηχανικές ιδιότητεςΤο πρότυπο καλύπτει κυκλικούς αδιάβροχους σωλήνες ψυχρής έλξης με εξωτερικές διαμέτρους έως 380 mm.
Το προϊόν αυτό συνδυάζει την τεχνολογία ακριβούς ψυχρής έλξης με χρωμικό-μολυβδενικό κράμα χάλυβα, όπως 42CrMo4 και 34CrMo4.και αντοχή από το συμβατικό E215, E235 και E355 σωλήνες χάλυβα άνθρακα.
Για τις παραγγελίες 34CrMo4, η κατασκευή του σωλήνα, οι διαστάσεις, η ποιότητα της επιφάνειας,και οι απαιτήσεις επιθεώρησης μπορούν να καθοριστούν σύμφωνα με το πρότυπο EN 10305-1, ενώ η χημική κατάσταση του χάλυβα και οι ιδιότητες της θέρμανσης και της θέρμανσης ορίζονται συνήθως σύμφωνα με το πρότυπο EN 10083-3 ή άλλο συμφωνημένο πρότυπο υλικών.
Αυτοί οι σωλήνες είναι κατάλληλοι για την κατασκευή βαρέων υδραυλικών βαρελιών κυλίνδρων όπου οι ακριβείς διαστάσεις, η υψηλή αντοχή σε κυκλική πίεση, η σταθερότητα της μηχανικής,και απαιτείται αξιόπιστη ανταπόκριση θερμικής επεξεργασίας.
Προδιαγραφές
| Άρθρο | Διαθέσιμη προδιαγραφή |
|---|---|
| Τύπος προϊόντος | Σωλήνες από χάλυβα υψηλής ακρίβειας χωρίς συγκόλληση |
| Υλικό | Χάλυβα από χάλυβα άνθρακα ή από κράμα χρωμίου-μολυβδενίου |
| Κύριο Πρότυπο | EN 10305-1 |
| Υλικά Πρότυπα | EN 10083-3, σειρά ISO 683, ή συμφωνημένο ισοδύναμο πρότυπο |
| Βασικές βαθμίδες | 42CrMo4, 34CrMo4, E215, E235, E355 |
| Αριθμοί χάλυβα | 1.7225, 1.7220, 1.0212, 1.0308, 1.0580 |
| Συστήματα κατασκευής | Ζεστό τρύπημα, κρύο τράβηγμα, θερμική επεξεργασία, ευθυγράμμιση και επιθεώρηση |
| Εξωτερική διάμετρος | 6·380 mm |
| Μύθος τοίχου | 1 ̊35 mm |
| Διάρκεια | 1·12 m, διαθέσιμα μήκη κοπής |
| Ανεκτικότητα εξωτερικής διάμετρου | Σύμφωνα με το πρότυπο EN 10305-1 ή το επιβεβαιωμένο σχέδιο |
| Τυπική ικανότητα ακρίβειας | ±0,05 έως ±0,30 mm, ανάλογα με τη διάμετρο του σωλήνα και τις συνθήκες επεξεργασίας |
| Ανεκτικότητα πάχους τοίχου | Συνήθως ± 5% έως ± 10%, με βάση το μέγεθος και τις προδιαγραφές αγοράς |
| Ανεκτικότητα σε μήκος | Συνήθως 0/+10 mm για σταθερά μήκη· αυστηρότερη ανοχή κοπής με συμφωνία |
| Καθαρότητα | Συνήθως όχι περισσότερο από 0,5 mm ανά 1000 mm |
| Διατομή | Γύρω |
| Επεξεργασία της επιφάνειας | Ελέγχονται σύμφωνα με τις προϋποθέσεις παράδοσης και τις προδιαγραφές αγοράς |
| Κατάσταση της επιφάνειας | Κρύο, λαμπερό, ακινητοποιημένο, φωσφορτισμένο, λαδιωμένο, σφυρηλατημένο ή κατεργασμένο |
| Εσωτερική επιφάνεια | Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών |
| Θερμική επεξεργασία | +C, +LC, +SR, +A, +N, αναψυγμένα, τυποποιημένα ή σβησμένα και θερμασμένα |
| Τελική κατάσταση | Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα |
| Έγγραφα επιθεώρησης | EN 10204 2.2, 3.1, ή 3.2 με συμφωνία |
| Διαχείριση ποιότητας | ISO 9001 |
| Δοκιμές | Χημική ανάλυση, δοκιμή εφελκυσμού, διαμετρική επιθεώρηση, οπτική επιθεώρηση και προαιρετική μη καταστροφική δοκιμή |
| Προστασία. | Ελαιόλαδο που αποτρέπει τη σκουριά, πλαστικά τερματικά καπάκια, συσκευασμένα σε πακέτο ή σε ξύλινη θήκη |
Βασικά χαρακτηριστικά
Υψηλή αντοχή μετά από σβήσιμο και θέρμανση
Οι σωλήνες 42CrMo4 μπορούν να επιτύχουν ελάχιστη αντοχή απόδοσης περίπου 900 MPa και αντοχή σε εφελκυσμό 1,100 ∆1,300 MPa όταν σβήνονται και σκληρύνονται και όταν η σχετική διατομή κυλινδρίας δεν υπερβαίνει τα 16 mm.
Οι σωλήνες 34CrMo4 μπορούν να επιτύχουν ελάχιστη αντοχή απόδοσης περίπου 800 MPa και αντοχή σε έλξη 1.000-1200 MPa υπό συγκρίσιμες συνθήκες σβήσματος και θέρμανσης.
Οι τελικές εγγυημένες τιμές εξαρτώνται από το πάχος του τοίχου, το κύριο τμήμα, τις παραμέτρους θερμικής επεξεργασίας, τον προσανατολισμό του δείγματος και την ισχύουσα προδιαγραφή υλικού.
Ελεγχόμενη χημεία χρωμίου-μολυβδενίου
Το 42CrMo4 περιέχει περίπου 0,90-1,20% χρώμιο και 0,15-0,30% μολυβδένιο.Αυτός ο συνδυασμός κράματος βελτιώνει την σκληρότητα και επιτρέπει την απόκτηση μικροδομής υψηλότερης αντοχής μέσω του τοίχου του σωλήνα.
Το 34CrMo4 περιέχει ένα παρόμοιο εύρος χρωμίου-μολυβδενίου, αλλά έχει χαμηλότερη περιεκτικότητα σε άνθρακα περίπου 0,30·0,37%.και ανταπόκριση θερμικής επεξεργασίας.
Ακριβείς διαστάσεις που σχεδιάστηκαν με κρύο
Η ψυχρή ζωγραφική βελτιώνει την επαναληπτικότητα της εξωτερικής διαμέτρου, της εσωτερικής διαμέτρου, του πάχους του τοίχου, της στρογγυλότητας και της ευθείας σε σύγκριση με τους συμβατικούς αδιάβροχους σωλήνες θερμής επεξεργασίας.
Για επιλεγμένες διαστάσεις, η δυναμική διαστάσεων μπορεί να ελέγχεται εντός ±0,05 mm περίπου. Η τελική ανοχή πρέπει να επιβεβαιώνεται σύμφωνα με το μέγεθος του σωλήνα, το πάχος του τοίχου, την κατάσταση παράδοσης,και απαιτούμενη ποσότητα επεξεργασίας.
Πολλαπλές συνθήκες θερμικής επεξεργασίας
Οι διαθέσιμοι όροι παράδοσης του προτύπου EN 10305-1 περιλαμβάνουν:
| Σύμβολο | Παραδοσιακή ονομασία | Προϋποθέσεις παράδοσης |
|---|---|---|
| +C | BK | Σκληρά, που τραβήχτηκαν με κρύο, χωρίς θερμική επεξεργασία μετά την τελική τραβήχτη |
| +LC | BKW | Χειροποίητο μαλακό, με ελαφρύ φινίρισμα μετά από θερμική επεξεργασία |
| +SR | BKS | Χειροκίνητα και με ανακούφιση από άγχος |
| + Α | GBK | Επεξεργασμένα σε ελεγχόμενη ατμόσφαιρα |
| +N | NBK | Ομαλοποιημένο σε ελεγχόμενη ατμόσφαιρα |
Για περαιτέρω επεξεργασία
Οι σωλήνες μπορούν να προμηθευτούν με μηχανική επεξεργασία για τρύπηση, εξόρυξη, σκιβώθηση, γυαλιστερότητα κυλίνδρων, πελεκτότητα, τρυπήματα ή στροφή ακριβείας.
Συνιστάται η παράδοση με μείωση της έντασης ή με αναψύκωση όταν πρόκειται να εκτελεστεί σημαντική επεξεργασία.Η παράδοση με σβήσιμο και θέρμανση είναι κατάλληλη όταν το τελικό στοιχείο απαιτεί μεγαλύτερη αντοχή και αντοχή στην κόπωση.
Τα Πλεονεκτήματά Μας
Ελέγχος διαστάσεων για την επεξεργασία κυλίνδρων-βαρελιών
Μια κοινή ανησυχία κατά την αγορά είναι αν ο σωλήνας θα διατηρήσει επαρκή αποζημίωση μηχανικής επεξεργασίας, αποφεύγοντας παράλληλα υπερβολικό χρόνο τρύπησης ή οξείας.
Η εξωτερική διάμετρος, η εσωτερική διάμετρος, το πάχος του τοίχου, η ωορρηξία και η ευθεία μπορούν επομένως να ελέγχονται με βάση ένα εγκεκριμένο σχέδιο διαστάσεων.Η τετραγωνικότητα της κοπής και της τελικής όψης μπορεί επίσης να ελεγχθεί πριν από την αποστολή..
Τα αρχεία επιθεώρησης μπορούν να περιλαμβάνουν:
Μετρήσεις εξωτερικής διάμετρου σε πολλαπλές θέσεις
Μετρήσεις πάχους τοίχου γύρω από την περιφέρεια
Μετρήσεις εσωτερικής διάμετρου, όταν είναι προσβάσιμες
Έλεγχος ευθείας σε όλο το μήκος του σωλήνα
Επιθεώρηση μήκους και τετραγωνικότητας της άκρης
Αυτό μειώνει τον κίνδυνο ανεπαρκούς αποζημίωσης μηχανικής, υπερβολικής αφαίρεσης υλικού ή ασυμβίβαστων διαστάσεων τελικής τρύπας.
Η ανιχνευσιμότητα της θερμικής επεξεργασίας για το 34CrMo4 και το 42CrMo4
Οι ιδιότητες του σωλήνα χρωμίου-μολυβδενίου εξαρτώνται σε μεγάλο βαθμό από την θερμοκρασία αποσταθεροποίησης, την αποτελεσματικότητα ψύξης, την θερμοκρασία θέρμανσης, το πάχος του τοίχου και την ομοιομορφία του φούρνου.
Κάθε παρτίδα παραγωγής μπορεί επομένως να ελεγχθεί με βάση τον αριθμό θερμότητας και τη παρτίδα θερμικής επεξεργασίας.και η κατάσταση θερμικής επεξεργασίας μπορεί να καταγραφεί σε πιστοποιητικό ελέγχου EN 10204.
Όταν απαιτείται, οι πρόσθετοι έλεγχοι μπορούν να περιλαμβάνουν:
Δοκιμή σκληρότητας σε κάθε παρτίδα θερμικής επεξεργασίας
Δοκιμές ελαστικότητας κατά θερμότητα και μέγεθος
Εξέταση μικροδομής
Επιθεώρηση σε βάθος αποκαρβουρίσματος
Δοκιμές πρόσκρουσης σε συμφωνημένη θερμοκρασία
Αυτό παρέχει καλύτερη ιχνηλασιμότητα από το να βασίζεται μόνο σε ονομαστική ονομασία.
Επιφανειακή και μη καταστροφική επιθεώρηση πριν από την αποστολή
Τα ελαττώματα της επιφάνειας, οι εσωτερικές ασυνέπειες και η κλίμακα μπορούν να αυξήσουν την απώλεια μηχανικής ή να μειώσουν την απόδοση κόπωσης στην κυκλική υδραυλική εξυπηρέτηση.
Οι σωλήνες ελέγχονται επομένως οπτικά και μπορούν να υποβληθούν σε προαιρετικές δοκιμές κυματισμού, υπερηχητικών, μαγνητικών σωματιδίων ή υδραυλικών σύμφωνα με τα συμφωνημένα κριτήρια αποδοχής.
Για μηχανωμένους υδραυλικούς κυλίνδρους, η εσωτερική επιφάνεια μπορεί επίσης να επιθεωρηθεί για τραχύτητα, σημειώσεις, γύρους, λάκκους και τοπική διαστασιακή διακύμανση.Το προστατευτικό λάδι και τα τερματικά καπάκια μπορούν να εφαρμοστούν μετά την επιθεώρηση για τη μείωση της διάβρωσης και της μόλυνσης κατά τη μεταφορά.
Πρότυπα εκτέλεσης
| Τυποποιημένο σύστημα | Εφαρμόσιμο πρότυπο |
|---|---|
| Επικεφαλής | EN 10305-1 για αδιάβροχους σωλήνες από χάλυβα ακριβείας που σέρνονται εν ψυχρώ |
| Επικεφαλής | EN 10083-3 για κράματα χάλυβα για θέρμανση και θέρμανση, συμπεριλαμβανομένων των 34CrMo4 και 42CrMo4 |
| ISO | Σειρά ISO 683 για θερμικά επεξεργαζόμενους χάλυβες, κράματα και χάλυβες ελεύθερης κοπής |
| ΑΣΤΜ | ASTM A519 για μη συνεχείς μηχανικούς σωλήνες από άνθρακα και κράμα ατσάλι |
| ΑΣΤΜ | ASTM A29/A29M για τις γενικές απαιτήσεις για ράβδους χάλυβα και χημικές αναφορές κλάσης κράματος |
| ΔΙΝ | DIN EN 10305-1 για αδιάβροχους σωλήνες ακριβείας ψυχρής έλξης |
| ΔΕΣ | JIS G 4053 για χαμηλής κράσεως χάλυβα για μηχανικές κατασκευές |
| Εγγύς | GB/T 3077 για δομικά σιδηρομεταλλεύματα |
| Εγγύς | GB/T 3639 για σωλήνες από χάλυβα χωρίς συγκόλληση υψηλής ακρίβειας που έχουν τραβηχτεί ή κυλήσει εν ψυχρώ |
| GOST | GOST 8734 για ψυχρά σχηματισμένα αδιάβροχα ατσάλινα σωλήνες |
Εφαρμογή
Υδραυλικό βαρέλι βαρέλι βαρέλι βαρέλι βαρέλι
Ο σωλήνας χρησιμοποιείται για την κατασκευή του βαρέλι του κυλίνδρου ενός υδραυλικού κυλίνδρου για τον κατασκευαστικό εξοπλισμό.
Τυπική οδός παραγωγής είναι:
Κατασκευή σωλήνων χωρίς συγκόλληση
Άλλες συσκευές για την επεξεργασία ή την επεξεργασία υδραυλικών υλών
Διόρθωση σωλήνων και επιθεώρηση διαστάσεων
Με εσωτερική διάμετρο τρύπηση
Άλλες συσκευές για την επεξεργασία του χάλυβα
Τελική επεξεργασία και προετοιμασία λιμένα
Καθαρισμός επιφανειών και προστασία από τη διάβρωση
Τελική επιθεώρηση πίεσης και διαστάσεων
Το 42CrMo4 ή το 34CrMo4 επιλέγεται όταν η κάννη του κυλίνδρου απαιτεί μεγαλύτερη αντοχή, αντοχή στην κόπωση ή αντοχή σε μηχανικές συγκρούσεις από ό,τι μπορεί να παρέχει ένας συμβατικός σωλήνας ακριβείας E355.
Το απαιτούμενο πάχος τοιχώματος και η κατάσταση θερμικής επεξεργασίας πρέπει να υπολογίζονται με βάση τη μέγιστη πίεση εργασίας, τον κύκλο πίεσης, την εσωτερική διάμετρο, τον σχεδιασμό των τελικών συνδέσεων, το επιτρεπόμενο επίπεδο διάβρωσης,θερμοκρασία, και τους ισχύοντες κανόνες σχεδιασμού των εξοπλισμού υπό πίεση.
Χημική σύνθεση
| Αξία | Αριθμός χάλυβα | Γ | Ναι. | Μ | Π Μαξ. | Σ Μαξ. | Αρ | Μo | Αλ |
|---|---|---|---|---|---|---|---|---|---|
| Ε215 | 1.0212 | ≤0.10 | ≤0.05 | ≤0.70 | 0.025 | 0.025 | Επικεφαλής | Επικεφαλής | ≥0.025 |
| Ε-235 | 1.0308 | ≤0.17 | ≤0.35 | ≤ 1.20 | 0.025 | 0.025 | Επικεφαλής | Επικεφαλής | ≥0.015 |
| Ε355 | 1.0580 | ≤0.22 | ≤0.55 | ≤ 1.60 | 0.025 | 0.025 | Επικεφαλής | Επικεφαλής | ≥0.020 |
| 34CrMo4 | 1.7220 | 0.30 ∙0.37 | ≤0.40 | 0.60 ∙0.90 | 0.025 | 0.035 | 0.90 ∙1.20 | 0.15 ∙0.30 | Επικεφαλής |
| 42CrMo4 | 1.7225 | 0.38 ∙0.45 | ≤0.40 | 0.60 ∙0.90 | 0.025 | 0.035 | 0.90 ∙1.20 | 0.15 ∙0.30 | Επικεφαλής |
Μηχανικές ιδιότητες
Οι παρακάτω τιμές αντιπροσωπεύουν διαφορετικές συνθήκες παράδοσης και δεν πρέπει να ερμηνεύονται ως άμεσα εναλλάξιμες.
Οι τιμές E215, E235 και E355 ισχύουν για την κανονικοποιημένη κατάσταση, +N.
Οι τιμές 34CrMo4 και 42CrMo4 ισχύουν για την κατάσταση σβήσματος και θέρμανσης για μια διατομή που δεν υπερβαίνει τα 16 mm. Διαφορετικές τιμές ισχύουν για μεγαλύτερες διατομές.
| Αξία | Αριθμός χάλυβα | Προϋποθέσεις παράδοσης | Δυνατότητα απόδοσης Min. MPa | Δυνατότητα τράβηξης MPa | Επεκτάσεις Min. % | Ενέργεια κρούσης Min. |
|---|---|---|---|---|---|---|
| Ε215 | 1.0212 | +N κανονικοποιημένο | 215 | 290 ¥430 | 30 | Με συμφωνία |
| Ε-235 | 1.0308 | +N κανονικοποιημένο | 235 | 340 ¥ 480 | 25 | Με συμφωνία |
| Ε355 | 1.0580 | +N κανονικοποιημένο | 355 | 490 ̇ 630 | 22 | Με συμφωνία |
| 34CrMo4 | 1.7220 | Άλλες συσκευές για την κατασκευή ηλεκτρικών συστοιχιών | 800 | 1,000 ¢1,200 | 11 | 35 J |
| 42CrMo4 | 1.7225 | Άλλες συσκευές για την κατασκευή ηλεκτρικών συστοιχιών | 900 | 1,100 ̇1,300 | 10 | Με συμφωνία |
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος χρόνος παράδοσης έχετε;
Α: Γενικά, είναι 10-15 ημέρες αν τα αγαθά είναι σε αποθέματα, ή είναι 30-40 ημέρες αν τα αγαθά δεν είναι σε αποθέματα,
Είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Απ: Πληρωμή <= 2000USD, 100% προκαταβολή. Πληρωμή>= 2000USD, 30% T/T προκαταβολή, ισοζύγιο πριν από την αποστολή.
Αν έχετε άλλη ερώτηση, pls αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μου.
-
