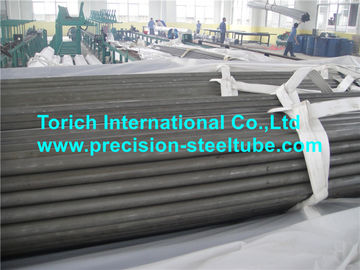

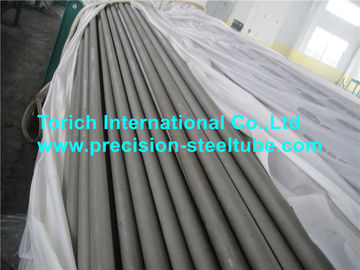

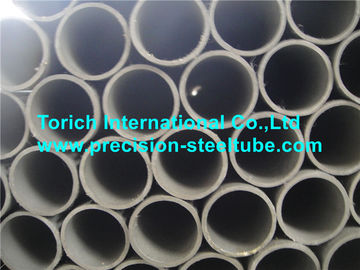

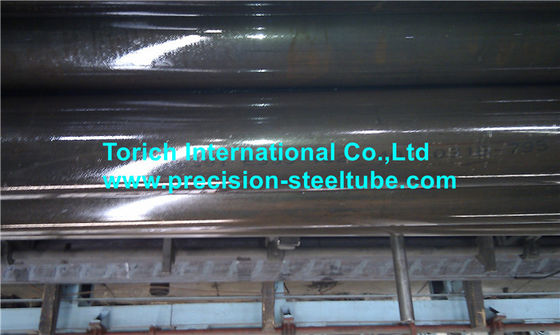

Υδραυλικός και πνευματικός τραβηγμένος στο κρύο άνευ ραφής σωλήνας χάλυβα en10305-4 E215 E235 E355
Λεπτομέρειες προιόντος
Ομοιογενής χαλύβδινους σωλήνες
,Άνευ ραφής σωλήνας χάλυβα άνθρακα
EN10305-4 E215 E235 E355 Υδραυλικοί και πνευματικοί σωλήνες ψυχρής έλξης
Πρότυπο: EN10305-4 Χωρίς συγκόλληση σωλήνες ψυχρής έλξης για υδραυλικά και πνευματικά συστήματα
Σιδηρουργικοί σωλήνες για εφαρμογές ακριβείας.Τεχνικές προϋποθέσεις παράδοσης
Εφαρμογές:για υδραυλικά και πνευματικά συστήματα ισχύος
Περιοχή μεγεθών:Υπερβολική δόση: 6-80mm W.T.:00,5-12,5 mm L: μέγιστο 12000 mm
Συστήματα κατασκευής:
Διαδικασία παραγωγής χάλυβα:
Η διαδικασία παραγωγής χάλυβα εξαρτάται από τον κατασκευαστή
Τα χάλυβα είναι εντελώς νεκρά.
Όροι κατασκευής και παράδοσης σωλήνων:
Οι σωλήνες κατασκευάζονται από θερμότερες αδιάβροχες σωλήνες με ψύξη.
Η ψυχρή επεξεργασία εφαρμόζεται επίσης όταν απαιτείται πραγματική παραγωγή.
Οι σωλήνες παραδίδονται υπό την κατάσταση παράδοσης +N, που σημαίνει ότι μετά την τελική λειτουργία ψυχρής αντλίας, οι σωλήνες ομαλοποιούνται σε ελεγχόμενη ατμόσφαιρα.
Εμφάνιση του σωλήνα:
Τόσο η εσωτερική όσο και η εξωτερική επιφάνεια των σωλήνων είναι ομαλή μετά το κρύο σχηματισμό, καθώς και μετά από κανονική θερμική επεξεργασία.
Ο σωλήνας έχει ομαλή εξωτερική και εσωτερική επιφάνεια με τραχύτητα Ra≤ 4μm
Η μειωμένη τραχύτητα Ra ≤2μm είναι εφικτή για την εσωτερική επιφάνεια, η καλύτερη τραχύτητα ID που θα μπορούσαμε να φτάσουμε 0,4-0,8 μm μόνο με ψυχρή έλξη.
Κατηγορία χάλυβα και χημική σύνθεση:
| Κατηγορία χάλυβα | Γ | Ναι. | Μ | Π | S | Αλ | |
| Ονομασία χάλυβα | Αριθμός χάλυβα | μέγιστο | μέγιστο | μέγιστο | μέγιστο | μέγιστο | ελάχιστο |
| Ε215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| Ε-235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| Ε355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| Επιτρεπόμενες αποκλίσεις της ανάλυσης του προϊόντος από τα καθορισμένα όρια που αναφέρονται στον πίνακα 1 | |||||||
| Στοιχείο | Ειδικό όριο της ανάλυσης του χύτευσης % κατά μάζα | Επιτρεπόμενη απόκλιση ανάλυση προϊόντος % κατά μάζα | |||||
| Γ | ≤0.22 | +0.07 | |||||
| Ναι. | ≤0.55 | +0.05 | |||||
| Μ | ≤ 1.60 | +0.1 | |||||
| Π | ≤0.025 | +0.005 | |||||
| S | ≤0.015 | +0.003 | |||||
| Αλ | ≤0.025 | --0.005 | |||||
| Μηχανικές ιδιότητες σε θερμοκρασία δωματίου | |||||||
| Κατηγορία χάλυβα | Δυνατότητα απόδοσης ReH min Mpa | Δυνατότητα τράβηξης Rm min Mpa | Αμήκρυνση A min % | ||||
| Ονομασία χάλυβα | Χάλυβα Nubmer | ||||||
| Ε215 | 1.0212 | 215 | 290 έως 430 | 30 | |||
| Ε-235 | 1.0308 | 235 | 340-480 | 25 | |||
| Ε355 | 1.0580 | 355 | 490-630 | 22 | |||
Μέθοδοι δοκιμής:
Δοκιμή ελαστικότητας
Δοκιμή επιπέδου
Δοκιμή διεύρυνσης της παρασύνθεσης
Επιθεώρηση διαστάσεων
Οπτική εξέταση
Δοκιμή στεγανότητας διαρροής
Νορμολογικές αναφορές:
EN10002-1, Μεταλλικά υλικά- Δοκιμές ελαστικότητας- Μέρος 1: Μέθοδος δοκιμής σε θερμοκρασία περιβάλλοντος
EN10020, Ορισμός και ταξινόμηση των κλάσεων χάλυβα
EN10021, Γενικές τεχνικές απαιτήσεις παράδοσης για προϊόντα χάλυβα και σιδήρου.
EN10027-1, Συστήματα ονομασίας χάλυβα - Μέρος 1: Ονομασίες χάλυβα, κύρια σύμβολα.
EN10027-2, Συστήματα ονομασίας για το χάλυβα l- Μέρος 2: Αριθμητικό σύστημα
EN10052, Λεξικό όρων θερμικής επεξεργασίας για σιδηροειδή προϊόντα
EN10204, Μεταλλικά προϊόντα - Τύποι εγγράφων ελέγχου
EN10233, Μεταλλικά υλικά - Τρόφιμα - Δοκιμή επιπλατυώσεως
EN10234, Μεταλλικά υλικά - Δοκιμή διεύρυνσης σωλήνων - Δοκιμή παρασυρσης
EN10246-1, Μη καταστροφική δοκιμή χάλυβα - Μέρος 1:Αυτόματη ηλεκτρομαγνητική δοκιμή σιδηρομαγνητικών σωλήνων από χάλυβα χωρίς ραφή και συγκολλημένα (εκτός από τα συγκολλημένα με τόξο) για την επαλήθευση της υδραυλικής στεγανότητας
EN10256, Μη καταστροφικές δοκιμές χάλυβα - Προσόντα και ικανότητες του προσωπικού μη καταστροφικών δοκιμών επιπέδου 1 και 2
EN ISO377, Χάλυβα και προϊόντα χάλυβα - Τοποθεσία και προετοιμασία δειγμάτων και δοκιμαστικών για μηχανικές δοκιμές (ISO 377:1997)
EN ISO 2566-1, Χάλυβας - Μετατροπή τιμών επιμήκυνσης - Μέρος 1: Χάλυβες άνθρακα και χαμηλής κράσεως (ISO 2566-1:1984)
ENV10220, Χωρίς συγκόλληση και συγκολλημένοι σωλήνες χάλυβα - Μέγεθος και μάζες ανά μονάδα μήκους.
EN10266, Σιδηροειδείς σωλήνες, εξαρτήματα και δομικές κοίλες - Ορισμός και σύμβολα για χρήση σε πρότυπα προϊόντων
-
