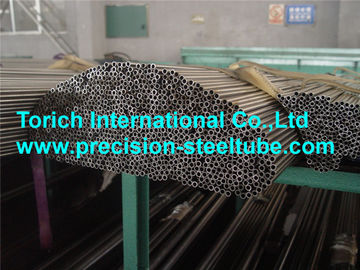

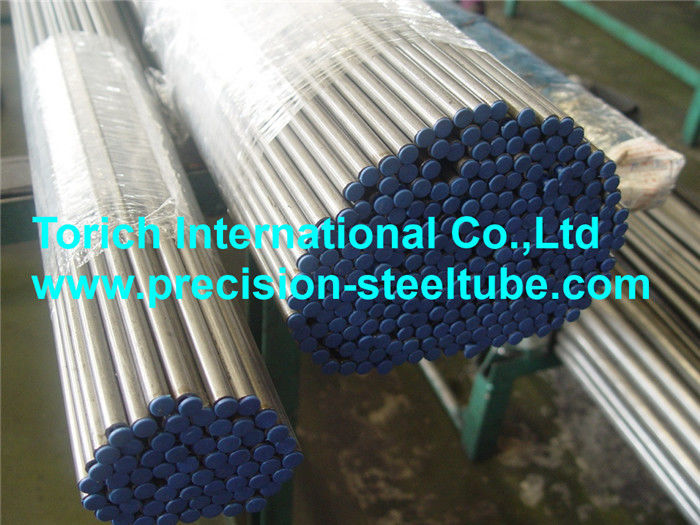

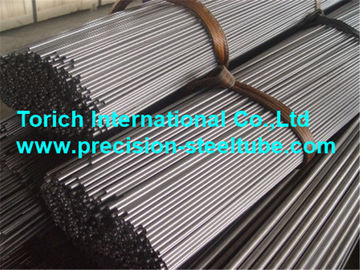

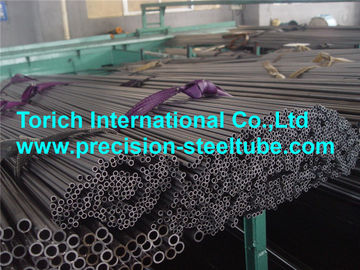

Bs6323-4 το κρύο τελείωσε τον άνευ ραφής βαθμό CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4 σωλήνων χάλυβα

Περιγραφή προϊόντων

Bs6323-4 το κρύο BK BKW GBK NBK GZF NZF τελείωσε τον άνευ ραφής βαθμό CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4 σωλήνων χάλυβα





Πρότυπα: Bs6323-4 άνευ ραφής και ενωμένοι στενά σωλήνες χάλυβα για αυτοκινητικούς, μηχανικούς και γενικούς λόγους εφαρμοσμένης μηχανικής
Μέρος 4: Οι συγκεκριμένες απαιτήσεις για το κρύο τελείωσαν τους άνευ ραφής σωλήνες χάλυβα


Εφαρμογές: για τη αυτοκινητοβιομηχανία/για τη χρήση μηχανημάτων/μηχανικούς και γενικούς λόγους εφαρμοσμένης μηχανικής

Σειρά μεγέθους: O.D.: 6280mm W.T.: 130mm Λ: max12000mm


Μέθοδος κατασκευής:

Τους σωλήνες κατασκευάζονται με μια άνευ ραφής διαδικασία και θα είναι κρύους που τελειώνουν

Είναι επιτρεπτό για τελειωμένους τους κρύο σωλήνες να υπάρξει στις εσωτερικές και εξωτερικές επιφάνειες ένα προσκολλημένο στρώμα του υπολοίπου στην επόμενη επεξεργασία, κατόπιν η αφαίρεσή τους θα αποτελέσει το αντικείμενο μιας συμφωνίας μεταξύ του κατασκευαστή και του αγοραστή.



Όρος παράδοσης:

Οι σωλήνες παρέχονται σε ένας από τον ακόλουθο όρο:

α. κρύο που τελειώνουν/σκληρά (κρύο που τελειώνουν όπως σύρεται): BK

β. κρύο που τελειώνουν/μαλακό (ελαφριά κρύος που εργάζεται):  BKW

γ. ανοπτημένος: GBK

Δ. ανοπτημένος (συμπεριλαμβανομένου de-scaling): GZF

ε. ομαλοποιημένος: NBK

φ. ομαλοποιημένος (συμπεριλαμβανομένου de-scaling): NZF



Δοκιμές:

Δοκιμές Flattenning

Τρέχουσα δοκιμή του Eddy δοκιμής συμπίεσης διαρροών



Σχέδιο ation	Χημικές συνθέσεις (ανάλυση κουταλών)
	Γ	Si	ΜΝ	Pmax.	Smax.	Χρώμιο	Mo
	%	%	%	%	%	%	%
CCfs 3	0,20 μέγιστο.	0,35 μέγιστο.	0.90max.	0,050	0,050
CCfs 3Aa	0,20 μέγιστο.	0,10 έως 0,35	0,60 έως 1,00	0,050	0,050
CCfs 4	0,25 μέγιστο.	0,35 μέγιστο.	1.20 μέγιστο.	0,050	0,050
CCfs 5B	0,23 μέγιστο.	0,50 μέγιστο.	1.50 μέγιστο.	0,050	0,050
CCfs 6	0,30 to0.40	0,35 μέγιστο.	0,50 έως 0,90	0,050	0,050
CCfs 7	0,20 έως 0,30	0,35 μέγιστο.	1.20 to1.50	0,050	0,050
CCfs 8d	0,40 έως 0,55	0,35 μέγιστο.	0,50 to0.90	0,050	0,050
CCfs 9	0.29max.	0,35 μέγιστο.	1.50max.	0,050	0,050		0,15 to0.25
CCfs 10	0.26max.	0,35 μέγιστο.	0.80max.	0,050	0,050	0,80 to1.20	0,15 to0.30
CCfs 11	0.45max.	0,35 μέγιστο.	1.00 μέγιστο.	0,050	0,050	0,80 to1.20	0,15 to0.30



Desig έθνος	BKc (κρύο που τελειώνουν/σκληρά)			BKWc (που τελειώνουν κρύο/μαλακό)			GBK και GZF (που ανοπτούνται)			NBK και NZF (που ομαλοποιούνται)
	Remin.	Rmmin.	Amin.	Remin.	Rmmin.	Amin.	Remin.	Rmmin	Amin.	Remin.	Rmmin.	Amin.
	N/mm2	N/mm2	%	N/mm2	N/mm2	%	N/mm2	N/mm2	%	N/mm2	N/mm2	%
CFS3	360	450	6	280	400	9	170	340	26	215	360	24
CFS3Aa	360	450	6	280	400	9	170	340	26	215	360	24
CFS4	415	520	5	315	450	8	200	400	24	235	410	22
CFS5b	480	600	4	385	550	6				340	490	20
CFS6	470	590	5	350	540	7	300	440	22	280	460	21
CFS7	560	700	4	460	650	7
CFS8d	575	720	4	470	670	6	300	510	20	340	540	18
CFS9	575	720	4	470	670	6
CFS10	575	720	4	470	670	6
CFS11	575	720	4		670	6



Η «συγκόλληση ΣΗΜΕΙΩΣΕΩΝ των σωλήνων των βαθμών 3,3A και 5 δεν απαιτεί τις ειδικές τεχνικές αλλά η προσοχή πρέπει να ληφθεί και η συγκόλληση πραγματοποιημένος σύμφωνα με οδηγίες που παρέχονται στα κατάλληλα βρετανικά πρότυπα για τη συγκόλληση, π.χ. η συγκόλληση των BS 5135.The άλλων βαθμών που παρουσιάζονται μπορεί να απαιτήσει τις ειδικές τεχνικές.
aGrade 3A θα είναι κατάλληλο για σκληραίνοντας λόγους περίπτωσης.
bGrain τα στοιχεία καθαρισμού μπορούν να προστεθούν στην επιλογή του κατασκευαστή.
οι CIF σωλήνες στον όρο BK και GKW είναι στη συνέχεια ενωμένοι στενά, συγκολλημένος ή θερμαμένος τις μηχανικές ιδιότητες στη θερμότητα η επηρεασθείσα ζώνη μπορεί να μειωθεί σε εκείνοι που δίνονται για τον όρο GBK ή NBK παράδοσης.
dSteel μέσα στα όρια που παρουσιάζονται, αλλά σύμφωνα με τη χημική σύνθεση των BS 970-1, μπορεί να παρασχεθεί εάν συμφωνείται έφαγε το χρόνο της διαταγής ή της έρευνας.»










Οι δημοσιεύσεις αναφέρθηκαν σε:



BS970, προδιαγραφή για τους επεξεργασμένους χάλυβες για μηχανικούς και συνδεμένους λόγους εφαρμοσμένης μηχανικής



Bs970-1, γενική επιθεώρηση και εξεταστικές συγκεκριμένων απαιτήσεις διαδικασίας και για τον άνθρακα, το μαγγάνιο άνθρακα, το κράμα και τα ανοξείδωτα



BS3601, προδιαγραφή για τους σωλήνες χάλυβα και σωλήνες για λόγους πίεσης: άνθρακας και χάλυβας άνθρακα manganse με τις διευκρινισμένες ανυψωμένες ιδιότητες θερμοκρασίας.



BS 3603, προδιαγραφή για τους σωλήνες χάλυβα και σωλήνες για λόγους πίεσης: χάλυβας άνθρακα και κραμάτων με τις διευκρινισμένες ιδιότητες χαμηλής θερμοκρασίας



BS3604, προδιαγραφή για τους σωλήνες χάλυβα και σωλήνες για λόγους πίεσης: φερριτικός χάλυβας κραμάτων με τις διευκρινισμένες ανυψωμένες ιδιότητες θερμοκρασίας.



BS3605, χωρίς συγκόλληση και ενωμένοι στενά ωστενιτικοί σωλήνες ανοξείδωτου και σωλήνες χάλυβα για λόγους πίεσης



BS4360, προδιαγραφή για τους weldable δομικούς χάλυβες



BS4848, Hot-rolled τμήματα δομικού χάλυβα



Bs4848-2, κοίλα τμήματα



BS5135, Metal-arc συγκόλληση των χαλύβων άνθρακα και μαγγάνιου άνθρακα



BS6323, προδιαγραφή για τους άνευ ραφής και ενωμένους στενά σωλήνες χάλυβα για αυτοκινητικούς, μηχανικούς και γενικούς λόγους εφαρμοσμένης μηχανικής



Bs6323-1, γενικές απαιτήσεις



ISO 4200, σαφείς σωλήνες χάλυβα τελών, που ενώνονται στενά και άνευ ραφής - οι γενικοί πίνακες των διαστάσεων και των μαζών ανά ενώνουν το μήκος
