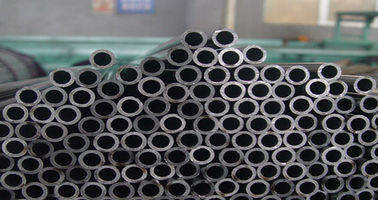

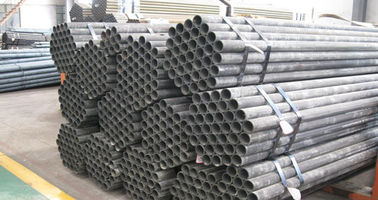

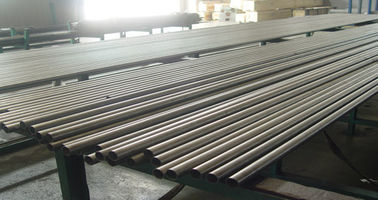

Άνευ ραφής τραβηγμένος στο κρύο σωλήνας χάλυβα ακρίβειας της SAE J524 για το όχημα με την πιστοποίηση του ISO 9001
Λεπτομέρειες προιόντος
χωρίς συγκόλληση σωλήνας ακρίβειας
,σωλήνες και σωλήνες ακρίβειας
SAE J524 Χωρίς συγκόλληση σωλήνας χάλυβα ακριβείας ψυχρής έλξης για όχημα με πιστοποίηση ISO 9001
Γρήγορη λεπτομέρεια:
Πρότυπο: SAE J524 Χάλυβες σωλήνες χωρίς ραφή
J524 Χωρίς ραφές σωλήνες από χαμηλού άνθρακα χάλυβα, που έχουν ζεσταθεί για κάμψη και καύση
SAE J524 Χωρίς συγκόλληση σωλήνας από χάλυβα ακριβείας ψυχρής έλξης για οχήματα
Περιοχή μεγεθών:
Υπερβολική δόση: 6-88.9mm
W.T.:1-15mm
L: Σύμφωνα με την παραγγελία του πελάτη
Εφαρμογές:για την κάμψη και την καύση σε ανταλλακτικά αυτοκινήτων
Κατασκευή:
Ο σωλήνας είναι ψυχρού μεγέθους και μετά το σχηματισμό πρέπει να αναψύχεται με τέτοιο τρόπο ώστε να παράγεται τελικό προϊόν.
που πληρούν τις απαιτήσεις της SAE J524 και τις απαιτήσεις του πελάτη.
ΔΙΜΑΣΙΕΣ ΚΑΙ ΤΟΛΕΡΑΝΤΕΣ
| Πίνακας 1 - ΑΝΤΟΛΕΡΑΣΗ εξωτερικής διαμέτρου σωλήνων | |||||||
| Ονομαστική διαρροή σωλήνων OD mm | Ανεπάρκεια ± mm | ||||||
| Μέχρι τα 25.4 | 0.10 | ||||||
| Πάνω από 25,4 έως 38,1 συμπεριλαμβανομένων | 0.15 | ||||||
| Πάνω από 38,1 έως 50,8 συμπεριλαμβανομένων | 0.20 | ||||||
| Πάνω από 50,8 έως 88,9 συμπεριλαμβανομένων | 0.25 | ||||||
| Η ανοχή WT δεν πρέπει να υπερβαίνει το 10% | |||||||
Υλικό:
Σωλήνες κατασκευασμένοι από ατσάλι χαμηλής περιεκτικότητας σε άνθρακα που επιβεβαιώνουν την ακόλουθη χημική σύνθεση.
| Πίνακας 2 - Χημικές απαιτήσεις | |||||||
| Στοιχείο | % | ||||||
| Άνθρακα | 0.18 το πολύ. | ||||||
| Μαγγάνιο | 0.30 προς 0.60 | ||||||
| Φωσφοπρίτης | 0.040 το πολύ | ||||||
| Θείο | 0.050 μέγιστο | ||||||
Μηχανικές ιδιότητες:
Οι τελικοί σωλήνες έχουν μηχανικές ιδιότητες του ακόλουθου πίνακα:
| Πίνακας 3 - Μηχανολογικές ιδιότητες | |||||||
| Ιδιότητες | Αξία | ||||||
| Δύναμη απόδοσης, λεπτό. | 170 MPa | ||||||
| Τελική Δύναμη. | 310 MPa | ||||||
| Εκτείνεται σε 50 mm, min | 30% | ||||||
| Σκληρότητα (Rockwell B), μέγιστη | 65.00 | ||||||
Ποιότητα:
Τα μήκη των τελικών σωλήνων είναι αρκετά ίσια και έχουν ομαλά άκρα χωρίς σπασμούς.
Οι σωλήνες είναι απαλλαγμένοι από κλίμακα και επιβλαβή ελαττώματα και έχουν τελειοποίηση σαν του εργάτη.
Οι ατέλειες της επιφάνειας, όπως τα σημάδια χειρισμού, τα σημάδια του σχηματισμού ή τα ρηχά λάκκια, δεν θεωρούνται επιβλαβείς.
ελαττώματα, υπό την προϋπόθεση ότι τα ελαττώματα βρίσκονται εντός των προβλεπόμενων ανοχής για τη διάμετρο και το πάχος του τοίχου.
Δεν απαιτείται η αφαίρεση τέτοιων επιφανειακών ατέλειων.
ΕΠΙΧΡΗΜΑΤΙΚΕΣ ΑΠΟΦΑΣΗΣ:
Οι τελικοί σωλήνες πληρούν ικανοποιητικά τις ακόλουθες δοκιμές απόδοσης σύμφωνα με την SAE J1677
- Δοκιμή επιπέδου
- Δοκιμή καύσης
- Δοκιμή αντίστροφης επίπεδης στάθμης
- Δοκιμή επέκτασης
- Δοκιμή σκληρότητας
- Δοκιμή ελαστικότητας
- Δοκιμή επιμήκυνσης
- Δοκιμή απόδειξης πίεσης
ΠΟΛΙΚΑΣΕΙΑ SAE για σχετικές προδιαγραφές:
SAE J409 Ανάλυση προϊόντος - Επιτρεπόμενες παραλλαγές από καθορισμένη χημική ανάλυση θερμότητας ή χύτευσης
Χάλυβας
SAE J1677 Δοκιμές και διαδικασίες για σωλήνες από χάλυβα και χαλκό
Υδραυλικά εξαρτήματα σωλήνων SAE J514
SAE J533 Φωτίδες για σωλήνες
SAE J1065 Κανονική εργασιακή πίεση αναφοράς για υδραυλικούς σωλήνες από χάλυβα
Εγκατάσταση SAE J1453 - Σφραγίδα επιφάνειας δακτυλίου
SAE J2551 Συνιστώμενες πρακτικές για εφαρμογές μεταλλικών σωλήνων με αγωγούς υγρών
SAE J2592 Σωλήνες από ατσάλι άνθρακα γενικής χρήσης - Κατανοητική μη καταστροφική δοκιμή άνθρακα
Σιδηρουργικοί σωλήνες
SAE J2658 Συγκροτήματα μεταλλικών σωλήνων-οδηγών για ισχύ ρευστότητας και γενική χρήση - Μέθοδοι δοκιμής
για υδραυλικές συσσωρευτές μεταλλικών σωλήνων με ισχύ υγρών
Εκδόσεις ASTM:
Σωλήνες από άνθρακα και κράμα χάλυβα, συγκολλημένα με ηλεκτρική αντίσταση
Πρότυπη προδιαγραφή ASTM A519 για μηχανικούς σωλήνες από άνθρακα χωρίς συγκόλληση και κράμα από χάλυβα
ASTM A450/ A-450M Πρότυπες προδιαγραφές για τις γενικές απαιτήσεις για τον άνθρακα, το φερριτικό κράμα και
Σωλήνες από χάλυβα ινών austenitic alloy
Εκδόσεις ISO:
ISO 3304 Σωλήνες από χάλυβα ακριβείας χωρίς συγκόλληση με απλή άκρη, τεχνικές προϋποθέσεις παράδοσης
ISO 5598 Συστήματα και κατασκευαστικά στοιχεία υγρικής ενέργειας - Λογολόγιο
ISO 8434-2 Μεταλλικές συνδέσεις σωλήνων για ηλεκτρική ενέργεια υγρών και γενική χρήση - Μέρος: 2 37° ελατήρια
ISO 8434-3 Μεταλλικές συνδέσεις σωλήνων για ηλεκτρική ενέργεια υγρών και γενική χρήση - Μέρος 3: Εφοδιασμοί ORFS
ISO 10583 Ηλεκτρική ισχύς υδραυλικών υγρών - Μέθοδοι δοκιμής για συνδέσεις σωλήνων
ISO 10763 Υδραυλική ισχύς υγρών - Σωλήνες από χάλυβα με απλή άκρη, χωρίς συγκόλληση και συγκολλημένα - Μέγεθος και διαστάσεις
ονομαστική πίεση λειτουργίας.
-

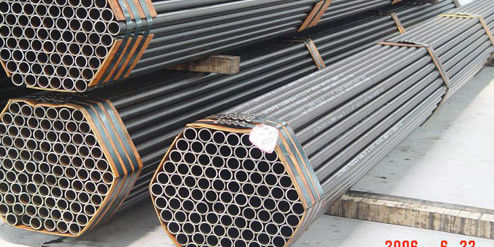

Μερών αυτοκινήτου ASTM A513 σωλήνες χάλυβα κρύου κυλίσματος ενωμένοι στενά με την παραγωγή DOM
