| Ονομασία μάρκας: | TORICH |
| Αριθμός μοντέλου: | JIS Γ 3473 |
| Τροποποιημένο: | 5 τόνους |
| τιμή: | 1000-1800 USD/TON |
| Ικανότητα εφοδιασμού: | 50000tons ετήσιος |
Το JIS G 3473 είναι το πρότυπο παραγωγής που ακολουθεί η Torich για την κατασκευή υδραυλικών κυλινδρικών σωλήνων άνθρακα από χάλυβα για βαρέλια κυλινδρών
Τύποι από χάλυβα άνθρακα για βαρέλια κυλίνδρων
Πρότυπο JIS G 3473
Υδραυλικοί κύλινδροι, σωλήνες από ατσάλι άνθρακαΕφαρμογή:για βαρέλια κυλίνδρων
Υδραυλικοί κύλινδροι, σωλήνες από ατσάλι άνθρακαΠεδίο μεγέθους:
ID 5-420mm WT0,5-50mm L μέγιστο 12000mm
| Χημική σύνθεση % μέγιστη | ||||||
| Κατηγορία χάλυβα | Γ | Ναι. | Μ | Π | S | Nb ή V |
| ΣΤΚ 370 | 0.25 | 0.35 | 0.30-0.90 | 0.04 | 0.04 | - |
| ΣΤΚ 440 | 0.25 | 0.35 | 0.30-0.90 | 0.04 | 0.04 | - |
| ΣΤΚ 510 Α | 0.25 | 0.35 | 0.30-0.90 | 0.04 | 0.04 | - |
| ΣΤΚ 510 Β | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 | - |
| ΣΤΚ 540 | 0.25 | 0.55 | 1.6 | 0.04 | 0.04 | 0.15 το πολύ. |
| ΣΤΚ 590 Α | 0.25 | 0.35 | 0.30-0.90 | 0.04 | 0.04 | - |
| ΣΤΚ 590 Β | 0.25 | 0.35 | 1.5 | 0.04 | 0.04 | - |
| Σημείωση: Μπορεί να προστεθεί το STC 550 Nb σε συνδυασμό με V. Στην περίπτωση αυτή η μέγιστη τιμή Nb+V είναι 0,15%. | ||||||
| ΜΕΧΑΝΙΚΕΣ ΙΧΕΙΟΣ min | |||
| Κατηγορία χάλυβα | Δυνατότητα τέντωσης Mpa | Σημείο γήρανσης ή ανθεκτική πίεση Mpa | % επιμήκυνση |
| ΣΤΚ 370 | 370 | 251 | 30 |
| ΣΤΚ 440 | 440 | 305 | 10 |
| ΣΤΚ 510 Α | 510 | 380 | 10 |
| ΣΤΚ 510 Β | 510 | 380 | 15 |
| ΣΤΚ 540 | 540 | 390 | 20 |
| ΣΤΚ 590 Α | 590 | 490 | 10 |
| ΣΤΚ 590 Β | 590 | 490 | 15 |
| Κατηγορία | Ανεκτικότητα σε πάχος τοίχου |
| Σωλήνες από άψογο χάλυβα | ± 12,5%, ωστόσο η ελάχιστη τιμή είναι 0,5 mm |
| Σωλήνες από ανοξείδωτο χάλυβα | ±10% ωστόσο η ελάχιστη τιμή είναι 0,3 mm |
| Κολ ολοκληρώθηκε ηλεκτρική αντίσταση συγκολλημένο χάλυβα σωλήνα | ± 8% ωστόσο η ελάχιστη τιμή είναι 0,15 mm |
| Διαδικασίες κατασκευής και θερμική επεξεργασία | |||
| Ορισμός της κατηγορίας | Διαδικασία κατασκευής | Θερμική επεξεργασία | Εφαρμογή |
| ΣΤΚ 370 | Χωρίς συγκόλληση | Καθώς παρασκευάζεται | Κόψιμο |
| ΣΤΚ 440 | Χειροποίητη ηλεκτρική συγκόλληση με αντίσταση | Ως ψυχρά ελκυστήρα ή ανακουφιστικό στρες | Χονδρική |
| ΣΤΚ 510 Α | Κρύο φινίρισμα χωρίς ραφές | Ως ψυχρά ελκυστήρα ή ανακουφιστικό στρες | Τρίψιμο |
|
| Χειροποίητη ηλεκτρική συγκόλληση με αντίσταση | Ως ψυχρά ελκυστήρα ή ανακουφιστικό στρες | Χονδρική |
| ΣΤΚ 510 Β | Κρύο φινίρισμα χωρίς ραφές | Ανακούφιση από το άγχος | Τρίψιμο |
|
| Χειροποίητη ηλεκτρική συγκόλληση με αντίσταση | Ανακούφιση από το άγχος | Χονδρική |
| ΣΤΚ 540 | Χωρίς συγκόλληση | Καθώς παρασκευάζεται | Κόψιμο |
| ΣΤΚ 590 Α | Κρύο φινίρισμα χωρίς ραφές | Ως ψυχρά ελκυστήρα ή ανακουφιστικό στρες | Τρίψιμο |
| ΣΤΚ 590 Β | Κρύο φινίρισμα χωρίς ραφές | Ανακούφιση από το άγχος | Τρίψιμο |

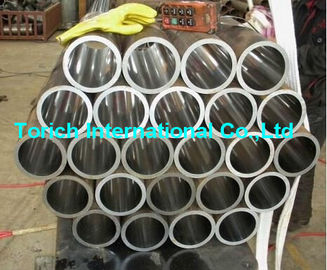

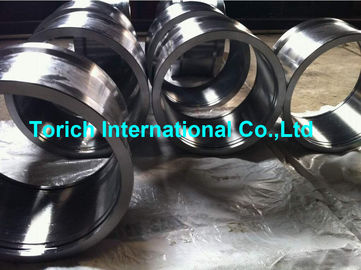

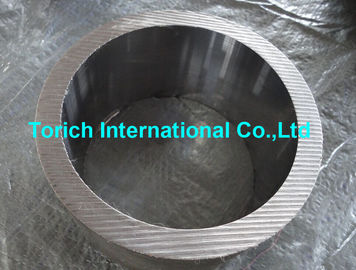

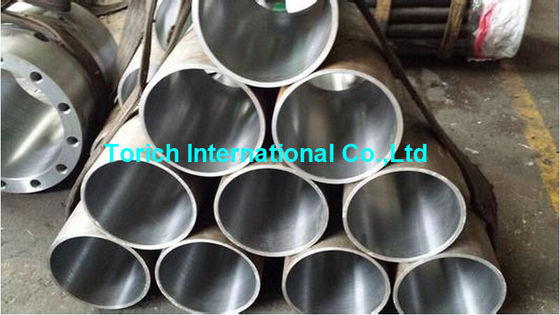

Υδραυλικοί κυλίνδροι σωλήνες από ατσάλι άνθρακα σε εργοστάσιο παραγωγής:
