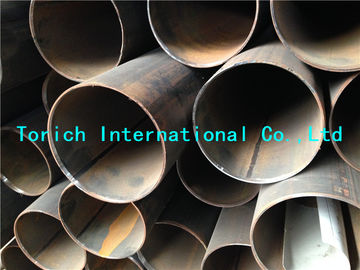

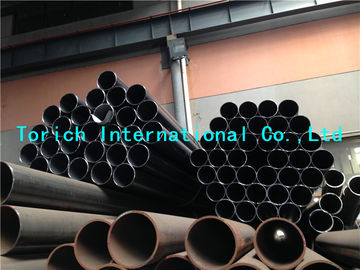

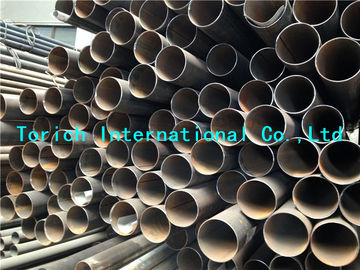

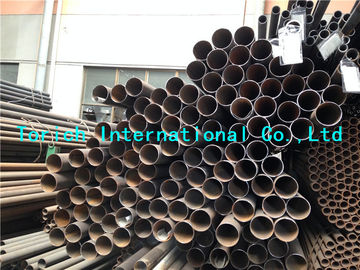

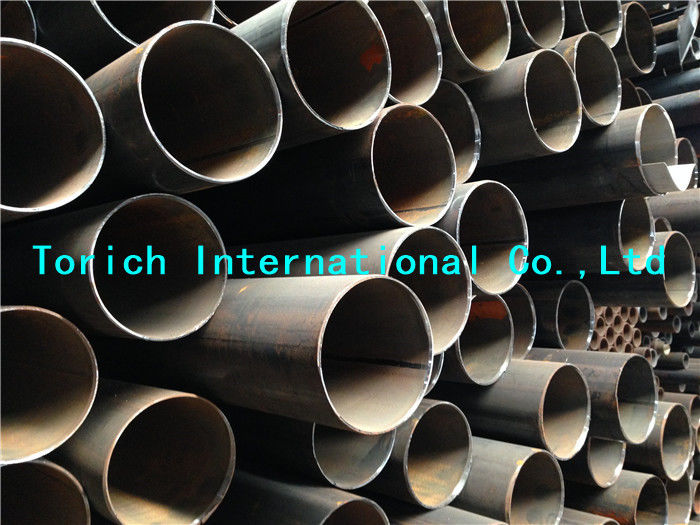

En10219-2 το μη συμμαχικό/λεπτό κρύο χαλύβων σιταριού διαμόρφωσε τα ενωμένα στενά δομικά κοίλα τμήματα

Περιγραφή προϊόντων

Το κρύο en10219-2 που διαμορφώθηκε en10219-1 ένωσε στενά τα δομικά κοίλα τμήματα των μη συμμαχικών και λεπτών χαλύβων σιταριού





Μέρος 1: Τεχνικός όρος παράδοσης

Μέρος 2: Ανοχές, διαστάσεις και τμηματικές ιδιότητες



Δομική κοίλη διαδικασία παραγωγής τμημάτων:

Τα δομικά κοίλα τμήματα κατασκευάζονται από την ηλεκτρική συγκόλληση ή την ηλεκτροσυγκόλληση δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου χωρίς επόμενη θερμική επεξεργασία. Τα κοίλα τμήματα που κατασκευάζονται με μια συνεχή διαδικασία όχι incude οι συγκολλήσεις που χρησιμοποιούνται για να ενώσουν τα μήκη της λουρίδας πριν από τη διαμόρφωση του κοίλου τμήματος, εκτός από το ότι για τα helically ενωμένα στενά καταδυμένα τόξο-ενωμένα στενά κοίλα τμήματα του (SAW), τέτοιες συγκολλήσεις θα επιτραπούν όταν εξετάζονται σύμφωνα με το 9.4.3.0 en10219-1, en10291-2.



Όροι παράδοσης:

Τα κοίλα τμήματα είναι παραδοθε'ν κρύο που διαμορφώνεται χωρίς επόμενη ραφή θερμικής επεξεργασίας εκτός από το ότι συγκόλλησης ίσως όπως ενωμένο στενά ή υποβαλλόμενο σε θερμοθεραπεία όρο

ΣΗΜΕΙΩΣΗ:  Για τα κοίλα τμήματα ΠΡΙΟΝΙΩΝ επάνω από 508 χιλ. έξω από τη διάμετρο μπορεί να είναι απαραίτητο να εκτελεσθεί μια θερμή διαμορφώνοντας λειτουργία, που δεν έχει επιπτώσεις στις μηχανικές ιδιότητες, προκειμένου να καλυφθούν οι απαιτήσεις ανοχής έξω--στρογγυλάδας.



Καταλληλότητα για galvanization καυτής εμβύθισης:

Τα προϊόντα είναι suitbale για galvanization καυτής εμβύθισης.




ΠΙΝΑΚΑΣ 1 ανοχές

Σύμβολο	Μονάδα	Καθορισμός
Β	χιλ.	Ονομαστικό μήκος της πλευράς του τετραγωνικού κοίλου τμήματος. Ονομαστικό μήκος της πιό σύντομης πλευράς ενός ορθογώνιου κοίλου τμήματος
C1/C2	χιλ.	Μήκος της περιοχής γωνιών ενός τετραγωνικού ή ορθογώνιου κοίλου τμήματος
Dmax/Dmin	χιλ.	Ο μέγιστος και το ελάχιστο έξω από τη διάμετρο ενός κυκλικού κοίλου τμήματος που μετριέται στο ίδιο αεροπλάνο
Χ	χιλ.	Ονομαστικό μήκος της μεγαλύτερης πλευράς ενός ορθογώνιου κοίλου τμήματος
Μ	Kg/m	Μάζα ανά μήκος μονάδων
Τ	χιλ.	Ονομαστικό πάχος
Ο	%	Έξω--στρογγυλάδα
Τ	χιλ.	Ονομαστικό πάχος
Β	χιλ.	Το σύνολο μέτρησε τη συστροφή



ΠΙΝΑΚΑΣ 2 ανοχές

Χαρακτηριστικό	Κυκλικά κοίλα τμήματα	Τετραγωνικά και ορθογώνια κοίλα τμήματα
Εξωτερικές διαστάσεις (Δ, Β andH)	±1% με ένα ελάχιστο ±0.5mm και ένα μέγιστο ±10mm	Δευτερεύον μήκος (χιλ.)	Ανοχή
		Χ, Β <100   100≤H, B≤200 Χ, B>200	±1% με ένα ελάχιστο ±0.5mm ±0.8% ±0.6%
Πάχος (Τ)	Για D≤406.4mm: T≤5mm ±10% T>5mm ±0.50mm Για D>406.4mm: ±10% με ένα μέγιστο 2mm	T≤5mm ±10% T>5mm ±0.50mm
Έξω--στρογγυλάδα (Ο)	2% για τα κοίλα τμήματα που έχουν μια διάμετρο στην αναλογία πάχους που δεν υπερβαίνει 100 ①	--
Concavity/convexity ②	--	Μέγιστο 0,8% με ένα ελάχιστο 0.5mm
Squareness της πλευράς	--	90° ±1°
Εξωτερικό σχεδιάγραμμα γωνιών	--	Δείτε τον πίνακα 3
Συστροφή (Β)	--	2mm συν το μήκος 0.5mm/m
Ευθύτητα	0,20% του συνολικού μήκους	0,15% του συνολικού μήκους
Μάζα (Μ)	±6% στα μεμονωμένα μήκη

① όπου η διάμετρος στην αναλογία πάχους υπερβαίνει 100 η ανοχή στην έξω--στρογγυλάδα θα συμφωνηθεί.

② η ανοχή convexity και concavity είναι ανεξάρτητη από την ανοχή στις εξωτερικές διαστάσεις.



ΠΙΝΑΚΑΣ 3 εξωτερικό σχεδιάγραμμα γωνιών

Πάχος Τ χιλ.	Εξωτερικό σχεδιάγραμμα γωνιών C1, C2, Ή R1 χιλ.
T≤6 6<T≤10 10<T	1.6T σε 2.4T 2.0T σε 3.0T 2.4T σε 3.6T

Οι πλευρές δεν χρειάζονται να είναι εφαπτόμενες στα τόξα γωνιών.



ΠΙΝΑΚΑΣ 4 ανοχές στο μήκος ①

Τύπος μήκους	Σειρά στο χιλ.	Ανοχή
Τυχαίο μήκος	4000 έως 16000 με μια σειρά του 2000 ανά στοιχείο διαταγής	10% των τμημάτων παρεχόμενων μπορεί να είναι κάτω από το ελάχιστο για τη διαταγμένη σειρά αλλά περισσότερο από 75% του ελάχιστου της σειράς
Κατά προσέγγιση μήκος	≥4000	﹢50mm 0
Ακριβές μήκος	<6000 ≥6000 σε ≤10000 >10000	﹢5mm 0 ﹢15mm 0 ﹢5mm +1mm/m 0

① ο αγοραστής θα δείξει στην έρευνα και θα διατάξει τον τύπο μήκους που απαιτείται και της σειράς μήκους ή μήκους που απαιτείται.



Ο ΠΙΝΑΚΑΣ 5 ανοχές στο ύψος της εσωτερικής και εξωτερικής συγκόλλησης διακοσμεί με χάντρες για τα ενωμένα στενά κοίλα τμήματα καταβυθιζόμενων βολταϊκών τόξων

Πάχος (Τ)	Μέγιστο ύψος χαντρών συγκόλλησης (χιλ.)
≤14.2 >14.2	3.5 4.8







Μορφές προϊόντων:

CFCHS = διαμορφωμένο κρύο κυκλικό κοίλο τμήμα

CFRHS = διαμορφωμένο κρύο τετραγωνικό ή ορθογώνιο κοίλο τμήμα



Charecteristics:

- Ανοχές στις διαστάσεις και τις μορφές

- Επιμήκυνση

- Εκτατή δύναμη

- Δύναμη παραγωγής

- Δύναμη αντίκτυπου

- ιδιότητα συγκόλλησης (χημική σύνθεση)





Κανονιστικές αναφορές:

En287-1, δοκιμή προσόντων των οξυγονοκολλητών - συγκόλληση τήξης - μέρος 1: Χάλυβες



En10020-1, μεταλλικά υλικά - εκτατή δοκιμή - μέρος 1: Μέθοδος δοκιμής στην περιβαλλοντική θερμοκρασία



EN10020: 2000, καθορισμός και ταξινόμηση των βαθμών χάλυβα



EN10021: 1983, γενικές τεχνικές απαιτήσεις παράδοσης για το χάλυβα και προϊόντα σιδήρου



En10027-1, συστήματα προσδιορισμού για τους χάλυβες - μέρος 1: Ονόματα χάλυβα



En10027-2, συστήματα προσδιορισμού για τους χάλυβες - μέρος 2: Συστήματα Numericl



En10045-1, μεταλλικά υλικά - δοκιμή αντίκτυπου Charpy - μέρος 1: Μέθοδος δοκιμής



EN10052: 1993, λεξιλόγιο των όρων θερμικής επεξεργασίας για τα σιδηρούχα προϊόντα



EN10168, προϊόντα χάλυβα - έγγραφα επιθεώρησης - κατάλογος πληροφοριών και περιγραφής



EN10204, μεταλλικά προϊόντα - τύποι επιθεωρήσεων και περιγραφών



En10219-2: το 2006, κρύο διαμόρφωσε τα ενωμένα στενά δομικά κοίλα τμήματα των μη συμμαχικών και λεπτών χαλύβων σιταριών - μέρος 2: Ανοχές, διαστάσεις και τμηματικές ιδιότητες



En10246-3, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 3: Αυτόματη δοκιμή ρευμάτων στροβίλου των άνευ ραφής και ενωμένων στενά (εκτός από το καταβυθιζόμενο βολταϊκό τόξο που ενώνεται στενά) σωλήνων χάλυβα για την ανίχνευση των ατελειών.



En10246-5, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 5: Αυτόματη πλήρης περιφερειακή μαγνητική δοκιμή διαρροής μετατροπέων/ροής των άνευ ραφής και ενωμένων στενά (εκτός από το καταβυθιζόμενο βολταϊκό τόξο που ενώνεται στενά) σιδηρομαγνητικών σωλήνων χάλυβα για την ανίχνευση των διαμήκων ατελειών



En10246-8, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 8: Αυτόματη υπερηχητική δοκιμή της ραφής συγκόλλησης των ηλεκτρικών ενωμένων στενά σωλήνων χάλυβα για την ανίχνευση των διαμήκων ατελειών



En10246-9, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 9: Αυτόματη υπερηχητική δοκιμή της ραφής συγκόλλησης των καταδυμένων τόξο-ενωμένων στενά σωλήνων χάλυβα για την ανίχνευση των διαμήκων ή/και εγκάρσιων ατελειών



En10246-10, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - μέρος 10: Ακτινογραφική δοκιμή της ραφής συγκόλλησης των αυτόματων σωλήνων χάλυβα τήξης ενωμένων στενά τόξο για την ανίχνευση των ατελειών



EN1056, μη καταστρεπτική δοκιμή των σωλήνων χάλυβα - προσόντα και ικανότητα του προσωπικού επιπέδων 1 και 2 μη καταστρεπτικού εξεταστικού



Χρώμιο 10261, ECISS πληροφορίες κυκλικά 11 - σίδηρος και χάλυβας - αναθεώρηση των διαθέσιμων μεθόδων χημικής ανάλυσης



EN10266: 2003, σωλήνες χάλυβα, συναρμολογήσεις και δομικά κοίλα τμήματα χάλυβα - σύμβολα και ορισμοί των όρων για τη χρήση στα πρότυπα προϊόντων



Ο EN ISO 377, χάλυβας και προϊόντα χάλυβα - θέση και προετοιμασία των άνευ ραφής και δοκιμαστικών κομματιών για τη μηχανική δοκιμή (ISO 377: 1997)



Ο EN ISO 643, χάλυβες - μικρογραφικός προσδιορισμός του προφανούς μεγέθους σιταριού (ISO 643:2003)



Ο EN ISO 2566-1, χάλυβες - μετατροπή των βαλβίδων επιμήκυνσης - μέρος 1: Άνθρακας και χαμηλοί χάλυβες κραμάτων (ISO 25661:1984)



Ο EN ISO 9001:2000, ποιοτικά συστήματα διαχείρισης - απαιτήσεις (ISO9001: 2000)



Ο EN ISO 14284, χάλυβας και σίδηρος - δειγματοληψία και προετοιμασία των δειγμάτων για τον προσδιορισμό της χημικής σύνθεσης (ISO 14284:1996)



Ο EN ISO 15607, προδιαγραφή και προσόντα των διαδικασιών συγκόλλησης για τα μεταλλικά υλικά - γενικοί κανόνες (ISO15607: 2003)



Ο EN ISO 15609-1, προδιαγραφή και προσόντα των διαδικασιών συγκόλλησης για τα μεταλλικά υλικά - προδιαγραφή διαδικασίας συγκόλλησης - μέρος 1: Συγκόλληση τόξων (ISO 156091:2004)



Ο EN ISO 15614-1, προδιαγραφή και προσόντα των διαδικασιών συγκόλλησης για τα μεταλλικά υλικά - δοκιμή διαδικασίας συγκόλλησης - μέρος 1: Συγκόλληση τόξων και αερίου των χαλύβων και συγκόλληση τόξων του νικελίου και των κραμάτων νικελίου (ISO 15614-1: 2004)
