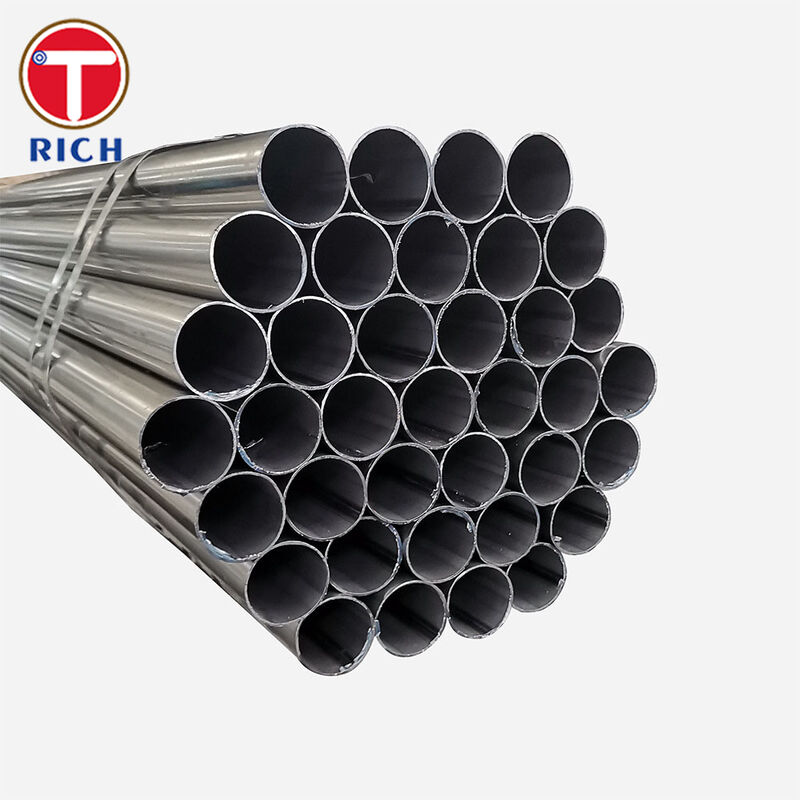

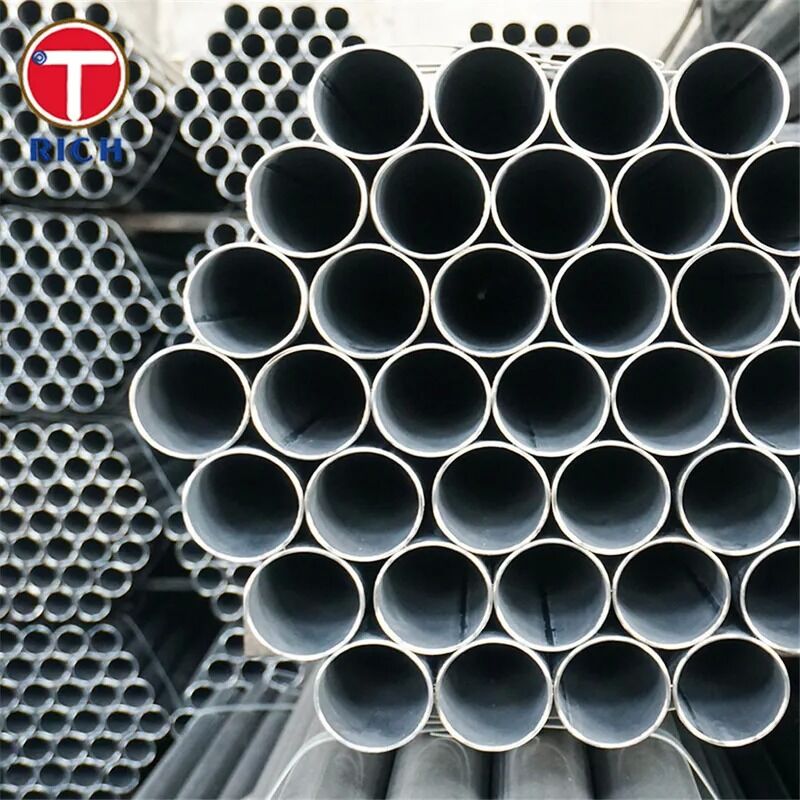

GB/T 31315-2014 Q195 Κρύο έλασμα σωλήνα από χάλυβα συγκολλημένο με ακρίβεια με προσαρμόσιμες διαστάσεις για μηχανικές κατασκευές

Ο σωλήνας χάλυβα ψυχρής έλασης ακριβείας συγκολλημένος GB/T 31315 Q195 είναι ένας ψυχρός μηχανικός σωλήνας σχεδιασμένος για εφαρμογές που απαιτούν αυστηρότερο έλεγχο διαστάσεων, καθαρότερες επιφάνειες και ανώτερη μορφοποιησιμότητα σε σύγκριση με τους συνηθισμένους δομικούς σωλήνες ERW. Διέπεται από το πρότυπο GB/T 31315-2014, αυτό το προϊόν καλύπτει ψυχρά ελκόμενους ή ψυχρής έλασης σωλήνες χάλυβα ακριβείας συγκολλημένους για μηχανήματα, οχήματα, έπιπλα και γενικές μηχανολογικές εφαρμογές. Το Q195 είναι ένας από τους καθορισμένους χάλυβες με χημική σύσταση αναφερόμενη στο GB/T 700.

• Χημική σύσταση χαμηλού άνθρακα Q195 για διαμόρφωση και συγκόλληση

  Το Q195 είναι ένας χάλυβας ήπιου άνθρακα για δομικές εφαρμογές με C ≤ 0,12%, Si ≤ 0,30%, Mn ≤ 0,50%, παρέχοντας υψηλή πλαστικότητα, εξαιρετική συγκολλησιμότητα και αξιόπιστη συμπεριφορά ψυχρής διαμόρφωσης για μανίκια, στηρίγματα, δακτυλίους, σκελετούς επίπλων και ελαφρά μηχανολογικά μέλη.

• Γεωμετρία ακριβείας για εξαρτήματα συναρμολόγησης

  Το GB/T 31315 είναι ένα πρότυπο σωλήνων ακριβείας που ελέγχει τη γεωμετρία του σωλήνα, την καμπυλότητα, την επιφανειακή κατάσταση και τη συνέπεια των διαστάσεων για εφαρμογές όπου ο κανονικός σωλήνας ERW είναι πολύ χονδροειδής για μηχανουργική κατεργασία, τηλεσκοπικές συνδέσεις, πρεσάρισμα ή ολισθηρές συνδέσεις.

• Ελεγχόμενη ποιότητα επιφάνειας

  Το πρότυπο απαιτεί λείες εσωτερικές και εξωτερικές επιφάνειες, με τοπικές οπές, γρατζουνιές και μικρά σημάδια περιορισμένα σε βάθος 0,08 mm μέγιστο, ενώ το εναπομείναν πάχος τοιχώματος πρέπει να παραμένει πάνω από την ελάχιστη επιτρεπόμενη ανοχή. Αυτό είναι κρίσιμο για εξαρτήματα που θα λυγιστούν, θα επιχρωμιωθούν, θα βαφτούν ή θα συναρμολογηθούν απευθείας.

• Μηχανική βάση κατάλληλη για ελαφρές δομές

  Το Q195 παρέχει συνήθως αντοχή διαρροής ≥ 195 MPa, αντοχή εφελκυσμού 315-430 MPa και επιμήκυνση ≥ 33% για προϊόντα μικρών διατομών αναφοράς, καθιστώντας το κατάλληλο όπου η μορφοποιησιμότητα είναι πιο σημαντική από την υψηλή ικανότητα φόρτισης.

• Διάκριση από τους συνηθισμένους σωλήνες ERW

  Η βασική διαφορά είναι το πρότυπο εκτέλεσης. Το GB/T 31315 είναι ειδικά γραμμένο για ψυχρά ελκόμενους ή ψυχρής έλασης σωλήνες χάλυβα ακριβείας συγκολλημένους για μηχανική και αυτοκινητοβιομηχανική χρήση, με απαιτήσεις στην ακρίβεια διαστάσεων, την καμπυλότητα, την επιφανειακή φινίρισμα και τον έλεγχο.

• Έλεγχος αξιοπιστίας ζώνης συγκόλλησης

  Το GB/T 31315 αναφέρεται στον έλεγχο δινορρευμάτων GB/T 7004-2004 και περιλαμβάνει δοκιμές συμπίεσης και διαστολής με μαντρέλι στο πλαίσιο ελέγχου του. Οι κατασκευαστές πραγματοποιούν ολοκληρωμένους ελέγχους, συμπεριλαμβανομένης της χημικής σύστασης, των δοκιμών εφελκυσμού, της συμπίεσης, της διαστολής, των μη καταστροφικών δοκιμών, του ελέγχου επιφάνειας και της επαλήθευσης διαστάσεων.

• Βελτιστοποιημένο για μεταγενέστερη επεξεργασία

  Οι επαγγελματίες αγοραστές δίνουν προτεραιότητα στη σταθερή χημική σύσταση, την ευθύτητα και την ποιότητα της επιφάνειας. Το GB/T 31315 αντιμετωπίζει και τα τρία μέσω αναφερόμενων προτύπων χημικής σύστασης, ορίων καμπυλότητας 1,5 mm/m και 0,1% σε όλο το μήκος για OD άνω των 16 mm, και ορίου βάθους τοπικών επιφανειακών ελαττωμάτων 0,08 mm, μειώνοντας την επανεπεξεργασία κατά την κοπή, τη συναρμολόγηση εξαρτημάτων, την κάμψη και την επικάλυψη.

Μανίκι οδηγού καθίσματος αυτοκινήτου -- Ο σωλήνας ακριβείας συγκολλημένος Q195 είναι κατάλληλος για μανίκια οδηγού καθίσματος ελαφρού φορτίου και παρόμοια διαμορφωμένα μηχανολογικά εξαρτήματα όπου η ευθύτητα, η συγκολλησιμότητα και η σταθερή εξωτερική διάμετρος είναι πιο σημαντικές από την υψηλή δομική αντοχή. Αυτό ευθυγραμμίζεται με τους σκοπούς του προτύπου για την κατασκευή μηχανημάτων, οχημάτων, επίπλων και γενικών μηχανολογικών εφαρμογών.
