Τόπος καταγωγής:
Zhejiang/Κίνα
Μάρκα:
TORICH
Πιστοποίηση:
ISO9001 ISO 14001 TS16949
Αριθμό μοντέλου:

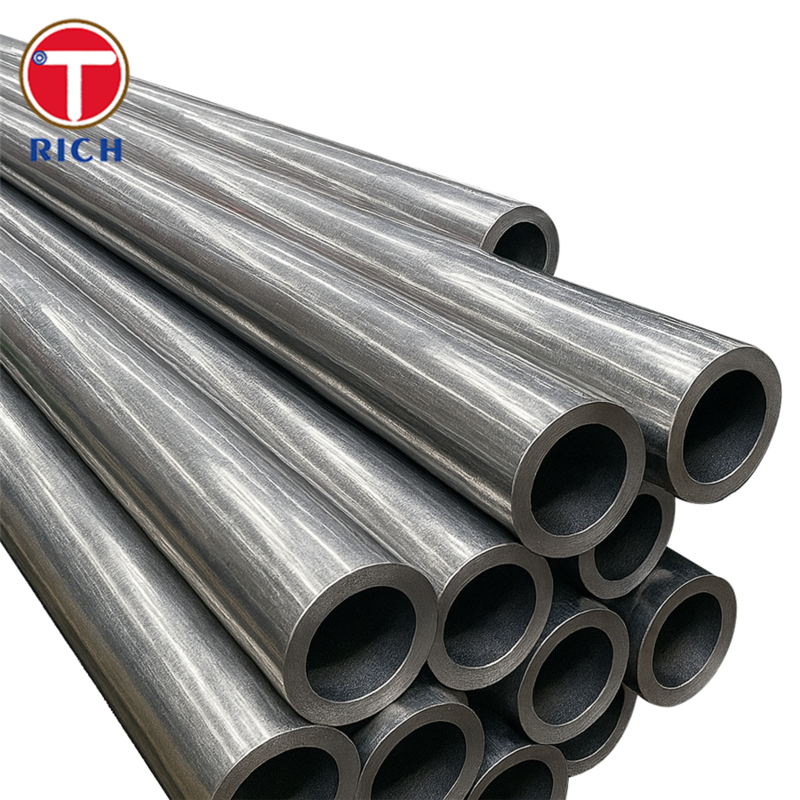

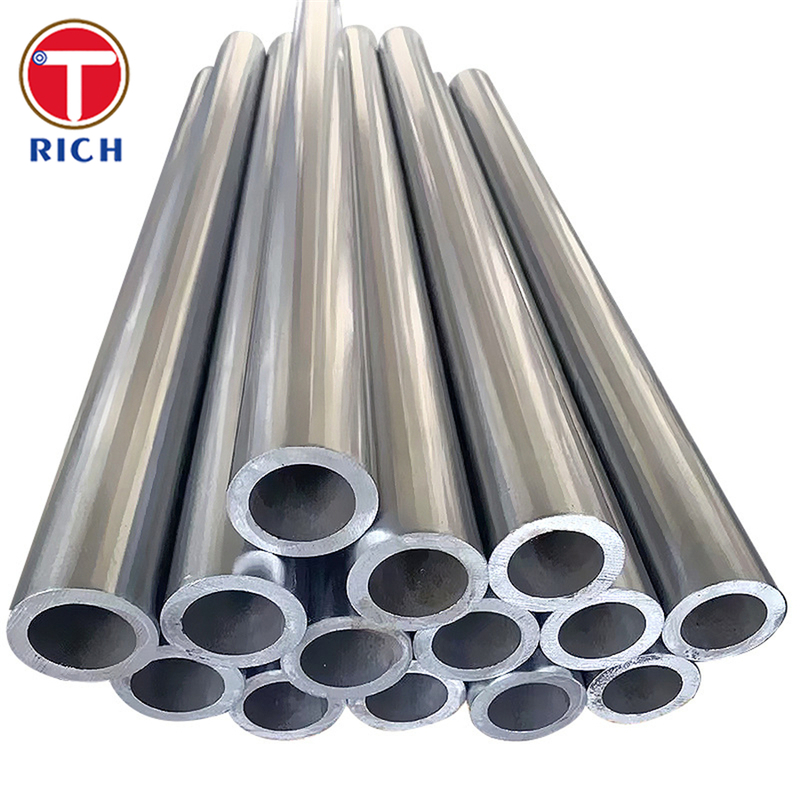

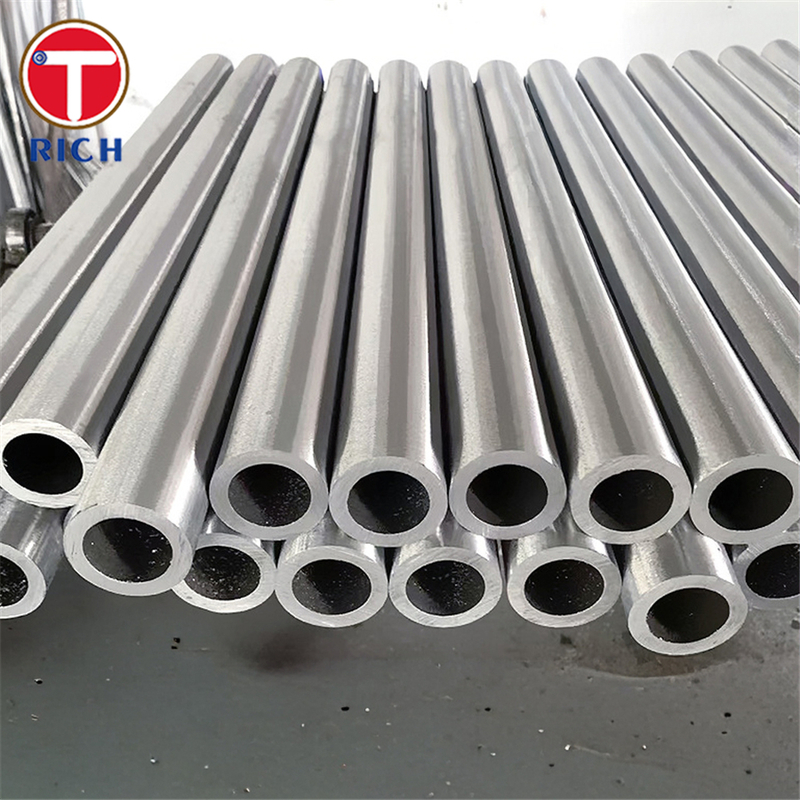

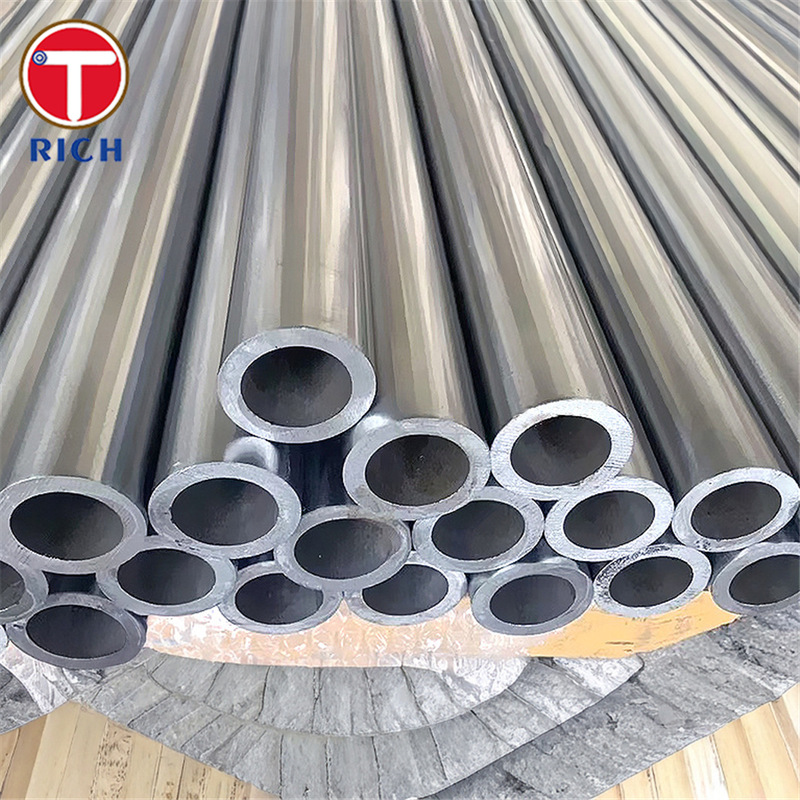

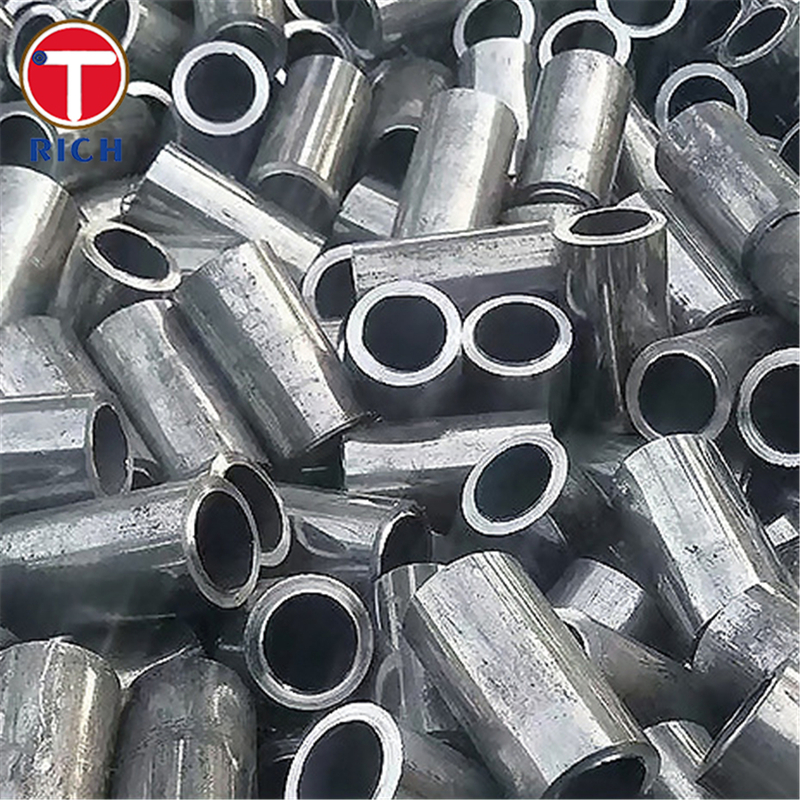

Τυμπώματα κυλίνδρων για κλουβιά DOM
Η σωλήνωση Drawn Over Mandrel (DOM) παράγεται με ηλεκτρική συγκόλληση αντίστασης από ταινία χάλυβα άνθρακα, ακολουθούμενη από ψυχρή έλξη πάνω από ένα μανδρέλι για την αφαίρεση της λάμψης της συγκόλλησης και την ενίσχυση των μηχανικών ιδιοτήτων. Αυτή η διαδικασία αποδίδει:
Ομοιόμορφο πάχος τοιχώματος και ομόκεντρο OD/ID.
Βελτιωμένη αντοχή διαρροής και εφελκυσμού σε σύγκριση με τους τυπικούς σωλήνες ERW.
Λείες επιφάνειες OD/ID, που απαιτούν ελάχιστη μηχανική κατεργασία.
Ιδιότητα | Τιμή |
---|---|
Εύρος OD | 3/16″ έως 5″ (4,76 mm έως 127 mm) |
Πάχος τοιχώματος | 0,028″ έως 0,625″ (0,71 mm έως 15,88 mm) |
Μήκος | Τυχαία μήκη 17′–24′ (5,18 m–7,32 m); διαθέσιμο κοπή κατά μήκος |
Ανοχές | ±0,005″ για OD; ±0,003″ για πάχος τοιχώματος |
Φινίρισμα επιφάνειας | Τουρσί και λαδωμένο; προαιρετικό λείανση για υδραυλικές εφαρμογές |
Βαθμός | C | Mn | P (max) | S (max) |
---|---|---|---|---|
SAE 1020 | 0,18–0,23 | 0,30–0,60 | 0,04 | 0,05 |
SAE 1026 | 0,22–0,28 | 0,60–0,90 | 0,015 | 0,005 |
SAE 520 | 0,17–0,23 | 0,30–0,60 | 0,04 | 0,05 |
EN-ST52.3 | ≤ 0,22 | ≤ 1,60 | ≤ 0,025 | ≤ 0,025 |
AISI 4130 | 0,28–0,33 | 0,40–0,60 | 0,035 | 0,040 |
Βαθμός | Όριο διαρροής (MPa) | Αντοχή σε εφελκυσμό (MPa) | Επιμήκυνση (%) |
---|---|---|---|
SAE 1020 | 512 | 602 | 15 |
SAE 1026 | 517 | 586–690 | 15 |
SAE 520 | 512 | 602 | 15 |
EN-ST52.3 | ≥ 355 | 510–690 | ≥ 20 |
AISI 4130 | ≥ 482 | ≥ 586 | ≥ 20 |
Υψηλή αναλογία αντοχής προς βάρος: Ανώτερες ιδιότητες διαρροής και εφελκυσμού για ελαφριές αλλά ανθεκτικές κατασκευές κλωβών ανατροπής.
Διαστάσεις ακριβείας: Οι στενές ανοχές μειώνουν τον χρόνο μηχανικής κατεργασίας και εξασφαλίζουν σταθερή εφαρμογή.
Εξαιρετική συγκολλησιμότητα: Η χαμηλή περιεκτικότητα σε θείο και φώσφορο διευκολύνει τη συγκόλληση με αέριο και τόξο χωρίς προθέρμανση ή μεταθέρμανση στους περισσότερους βαθμούς.
Ομοιόμορφη δομή κόκκων: Η ψυχρή έλξη προάγει τη βελτιωμένη μικροδομή και τη βελτιωμένη αντοχή στην κόπωση.
Περιοχή | Πρότυπο | Πεδίο εφαρμογής |
---|---|---|
ΗΠΑ | ASTM A513 Τύπος 5 | Ψυχρής έλξης ERW μηχανική σωλήνωση από χάλυβα άνθρακα |
ΗΠΑ | ASTM A500 | Ψυχρής διαμόρφωσης συγκολλημένη ή απρόσκοπτη δομική σωλήνωση |
ΕΕ | EN 10305-3 | Συγκολλημένοι, ψυχρής διαμόρφωσης σωλήνες χάλυβα ακριβείας |
Ρωσία | GOST 8732 | Ηλεκτροσυγκολλημένοι χαλύβδινοι σωλήνες |
Ιαπωνία | JIS G3445 | Συγκολλημένοι χαλύβδινοι σωλήνες ακριβείας |
Κίνα | GB/T 3094 | Συγκολλημένοι, ψυχρής έλξης χαλύβδινοι σωλήνες ακριβείας |
Κλωβοί ανατροπής: Κύρια μέλη πλαισίου, συγκροτήματα στεφανιών, διασταυρούμενες δοκοί
Σωλήνωση πλαισίου: Ράγες πλαισίου, σύνδεσμοι ανάρτησης
Άξονες μετάδοσης κίνησης & Σωλήνες άξονα
Υδραυλικοί κύλινδροι: Απόθεμα λείανσης για ράβδους και βαρέλια
Πνευματικά συστήματα: Σώματα κυλίνδρων
Δομικά στηρίγματα: Πλαίσια και προστατευτικά κιγκλιδώματα
Κλωβός ανατροπής A-Pillar Hoop: 1,75″ × 0,120″ DOM 1026 για συμμόρφωση με την FIA
Κύριο στεφάνι Backbone: 2,00″ × 0,120″ AISI 4130 για μέγιστη αντοχή
Απόθεμα λείανσης: EN-ST52.3 για υδραυλικά έμβολα που απαιτούν λείανση ID
Α: Κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Α: Γενικά μιλώντας, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα,
είναι σύμφωνα με την ποσότητα.
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσουμε το κόστος της μεταφοράς.
Α: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
