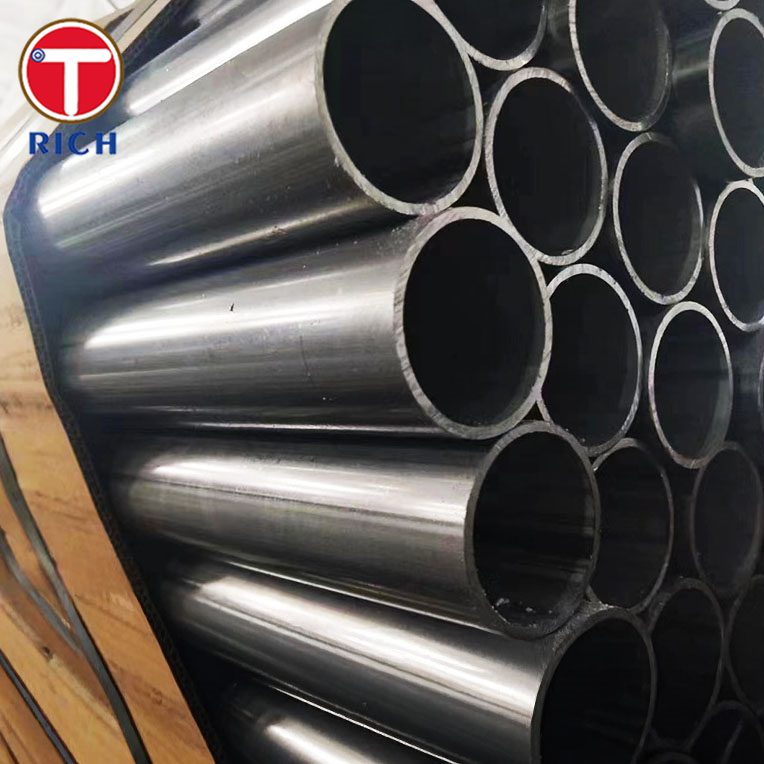

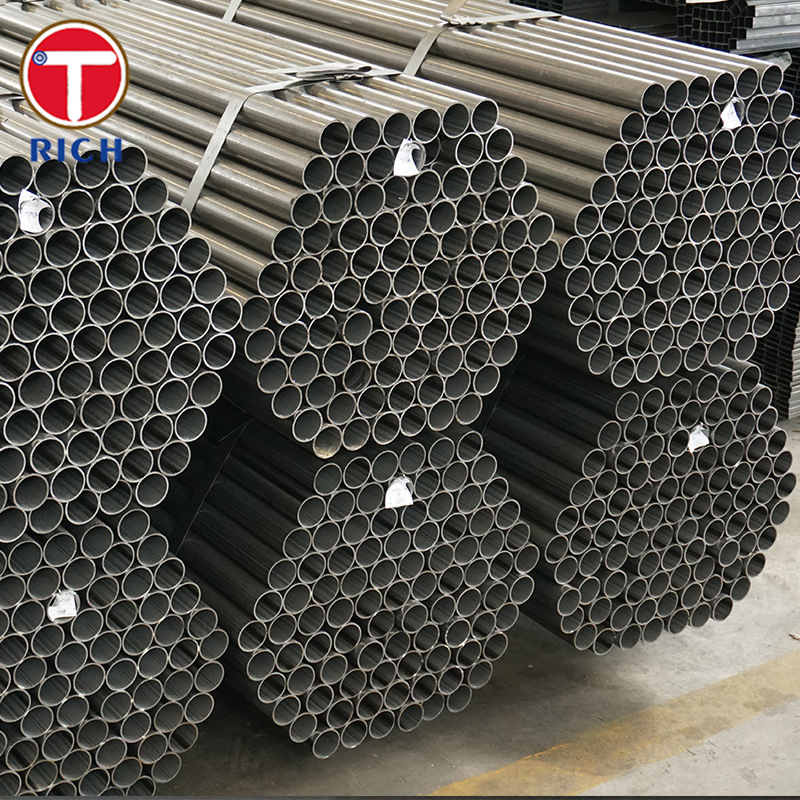

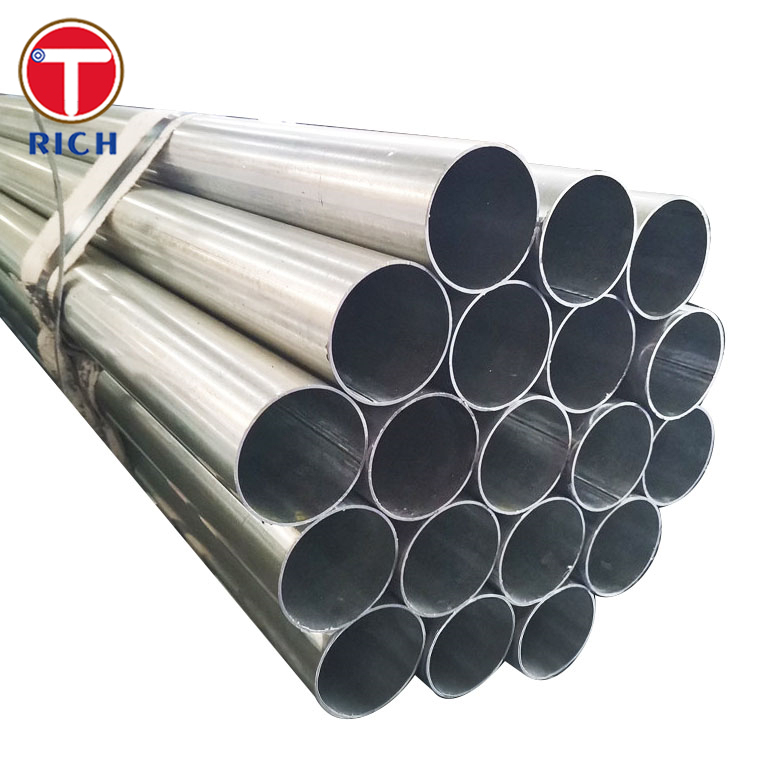

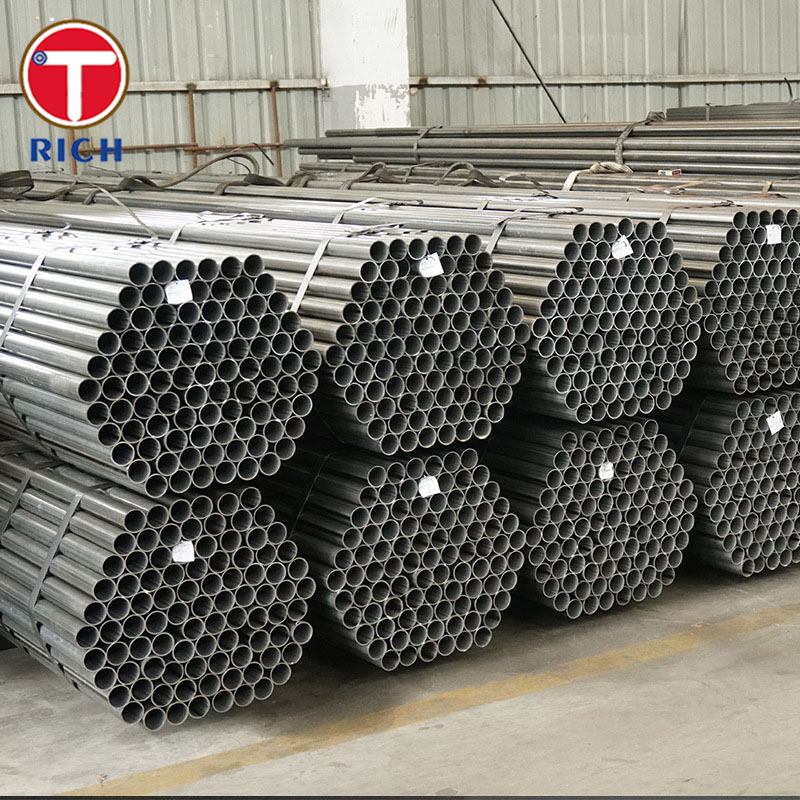

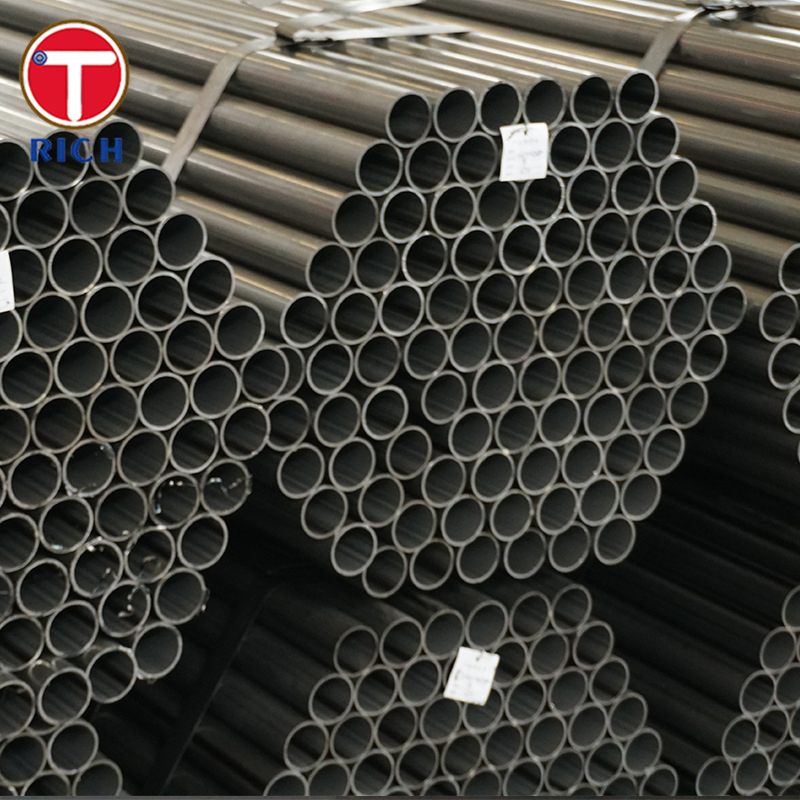

EN 10305-3 28Mn6 Συγκολλημένος Σωλήνας από Χάλυβα Άνθρακα Ψυχρής Διαμόρφωσης με Εξωτερική Διάμετρο 30 - 426 mm για Εφαρμογές Ακριβείας
Λεπτομέρειες προιόντος
Σωλήνας από Χάλυβα Άνθρακα Ψυχρής Διαμόρφωσης
,Σωλήνας Χάλυβα Ακριβείας με Στενές Ανοχές
,Συγκολλημένος Σωλήνας Ψυχρής Διαμόρφωσης με Καλή Μηχανική Αντοχή
EN 10305-3 / 28Mn6 Συγκολλημένος Σωλήνας Χάλυβα Ψυχρής Διαμόρφωσης για Εφαρμογές Ακριβείας
Επισκόπηση Υλικού
Το EN 10305-3 (Συγκολλημένοι Σωλήνες Ψυχρής Διαμόρφωσης) ορίζει τους τεχνικούς όρους παράδοσης για συγκολλημένους σωλήνες χάλυβα ψυχρής διαμόρφωσης που χρησιμοποιούνται σε εφαρμογές ακριβείας.
Το “28Mn6” (αριθμός χάλυβα 1.1170) είναι ένας θερμικά επεξεργάσιμος χάλυβας άνθρακα που περιέχει μαγγάνιο και χρησιμοποιείται συνήθως σε μηχανικές και αυτοκινητοβιομηχανικές εφαρμογές.
Όταν χρησιμοποιείται σε συγκολλημένους σωλήνες ψυχρής διαμόρφωσης σύμφωνα με το EN 10305-3, το 28Mn6 παρέχει μια ισορροπία αντοχής, μορφοποίησης και συγκολλησιμότητας, καθιστώντας το κατάλληλο για δομικές και εφαρμογές ακριβείας.
Προδιαγραφές
Παρακάτω είναι μια αντιπροσωπευτική (“τυπική”) σύνοψη προδιαγραφών (όχι ένα πλήρες κείμενο προτύπου):
-
Τύπος Προϊόντος: Συγκολλημένοι σωλήνες χάλυβα ψυχρής διαμόρφωσης (δηλαδή συγκολλημένοι και στη συνέχεια ψυχρής μείωσης για ακριβή ανοχή) (κυκλικές, τετράγωνες, ορθογώνιες διατομές)
-
Μέγιστη Εξωτερική Διάμετρος (κυκλική): έως 193.7 mm σύμφωνα με το πεδίο εφαρμογής του προτύπου
-
Ανοχή & Τραχύτητα Επιφάνειας: στενές ανοχές διαστάσεων και μέγιστη επιτρεπόμενη τραχύτητα επιφάνειας (δεν δίνονται ελεύθερα σε πηγές σύνοψης)
-
Θερμική Επεξεργασία / Συνθήκες Παράδοσης: όπως συγκολλήθηκε, ψυχρής διαμόρφωσης, προαιρετικά ομαλοποίηση, ανόπτηση ή σκλήρυνση & βαφή ανάλογα με τις απαιτήσεις και την ποιότητα
-
Τυπικό Πάχος Τοιχώματος / Μήκη: κοινά εύρη (π.χ. πάχος τοιχώματος από ~0.5 mm και άνω, τυπικά τυπικά μήκη ανά κατασκευαστή)
Χημική Σύνθεση (Τυπικά / Όρια Προτύπου)
| Βαθμός Χάλυβα | C (wt %) | Si (max) | Mn (εύρος) | P (max) | S (max) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0.25 – 0.32 | ≤ 0.40 | 1.30 – 1.65 | ≤ 0.035 | ≤ 0.035 |
| C35E (EN) | ~0.32 | ~0.40 | ~0.80–1.20 | ~0.025 | ~0.025 |
| E235 (σειρά EN 10305) | ~0.17 (max) | ~0.35 | ~1.20 (max) | ~0.025 | ~0.025 |
| E355 (σειρά EN 10305) | ~0.22 (max) | ~0.55 | ~1.60 | ~0.025 | ~0.025 |
| E420 (σειρά EN 10305) | ~0.16 (max) | ~0.50 | ~1.70 | ~0.025 | ~0.025 |
Μηχανικές Ιδιότητες
| Βαθμός / Κατάσταση | Όριο Διαρροής (Rp0.2) (MPa) | Αντοχή σε εφελκυσμό (Rm) (MPa) | Επιμήκυνση A5 (%) | Μείωση Εμβαδού Z (%) | Κρουστική Αντοχή (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6 (Ομαλοποιημένο) | 345 (≤16 mm) | ≥ 630 | ≥ 17 % | — | — |
| 28Mn6 (Σβησμένο & Βαμμένο) | ~590 | 800–950 | ≥ 13 | ~40 | min 35 J |
| C35E (τυπικός δομικός χάλυβας) | ~215–300 (διαφέρει ανάλογα με την κατάσταση) | ~400–600 | ~15–20 | — | — |
| E235 (όπως παραδίδεται στο EN 10305) | ~315 | ~390 | ~25 | — | — |
| E355 (EN 10305) | ~355 | ~490–630 | ~22 | — | — |
| E420 (EN 10305) | ~420 | ~540–630 | ~22 | — | — |
Κύρια Χαρακτηριστικά
-
Έλεγχος διαστάσεων ακριβείας: μετά τη συγκόλληση, ο σωλήνας ψυχρής διαμορφώνεται (μειώνεται) σε στενές ανοχές στην εξωτερική διάμετρο, το πάχος τοιχώματος, την ευθύτητα και την στρογγυλότητα σύμφωνα με το EN 10305-3.
-
Καλή μηχανική αντοχή: το 28Mn6 μπορεί να προσφέρει μέτρια έως υψηλή αντοχή, ειδικά όταν υποβάλλεται σε θερμική επεξεργασία.
-
Καλή μορφοποίηση: σε μαλακότερες συνθήκες, μπορεί να διαμορφωθεί εν ψυχρώ, να λυγίσει ή να φλαντζωθεί.
-
Συγκολλησιμότητα: αποδεκτή συγκολλησιμότητα, αν και πρέπει να λαμβάνεται μέριμνα στην επεξεργασία και την πιθανή μετα-συγκολλητική επεξεργασία.
-
Ποιότητα επιφάνειας: απαιτείται από το πρότυπο καθορισμένη μέγιστη τραχύτητα επιφάνειας για να διασφαλιστεί η συμβατότητα σε εφαρμογές ακριβείας.
-
Ευελιξία στη θερμική επεξεργασία: υποστηρίζει ομαλοποίηση, σκλήρυνση & βαφή, ανόπτηση, παρέχοντας ευελιξία για την προσαρμογή των εύρων ιδιοτήτων.
Συμμόρφωση / Εφαρμοστέα Πρότυπα
-
EN 10305-3:2023 — Σωλήνες χάλυβα για εφαρμογές ακριβείας, τεχνικοί όροι παράδοσης για συγκολλημένους σωλήνες ψυχρής διαμόρφωσης.
-
Προηγούμενες εκδόσεις: EN 10305-3:2016 / 2010 / 2002
-
Ο σωλήνας πρέπει επίσης να πληροί τα γενικά πρότυπα παράδοσης προϊόντων χάλυβα και τα πρότυπα αναφοράς όπως τα EN 10020, EN 10021, EN 10027, EN 10204, EN 10266 και πρότυπα δοκιμών όπως το EN 10246-3 (δοκιμή ρευμάτων eddy των σωλήνων).
-
Το πρότυπο είναι εφαρμόσιμο για εξωτερική διάμετρο ≤ 193.7 mm (για κυκλική διατομή) και μπορεί επίσης να επεκταθεί σε τετράγωνους/ορθογώνιους σωλήνες.
Τομείς Εφαρμογής
Ευρεία Πεδία Εφαρμογής
Αυτός ο σωλήνας είναι κατάλληλος για δομική, μηχανική και συναρμολογητική χρήση ακριβείας σε τομείς όπως συστήματα αυτοκινήτων, μηχανήματα, πλαίσια επίπλων, μηχανικά όργανα και διατάξεις συναρμολόγησης.
Ειδικές Περιπτώσεις Χρήσης
| Πεδίο Εφαρμογής | Τυπική Χρήση του Συγκολλημένου Σωλήνα Ψυχρής Διαμόρφωσης 28Mn6 |
|---|---|
| Αυτοκίνητα & Πλαίσια Οχημάτων | Δομικά εγκάρσια μέλη, ενισχυτικά στηρίγματα, σωληνωτά πλαίσια σασί |
| Μηχανικός Εξοπλισμός / Αυτοματισμός | Πλαίσια ακριβείας, ράγες οδηγών, στηρίγματα, περιβλήματα αισθητήρων |
| Έπιπλα & Εξαρτήματα | Λεπτά, υψηλής αντοχής μέλη πλαισίων ή στηρίγματα |
| Συστήματα Μεταφοράς & Χειρισμού | Ελαφρές ράγες, κυλινδρικοί κύλινδροι, σωλήνες καθοδήγησης |
| Όργανα / Εργαστηριακός Εξοπλισμός | Περιβλήματα, άξονες, σωλήνες που απαιτούν ελεγχόμενες ανοχές |
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
A: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
A: Γενικά μιλώντας, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα,
είναι σύμφωνα με την ποσότητα.
Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;
A: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος της μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
A: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
-
