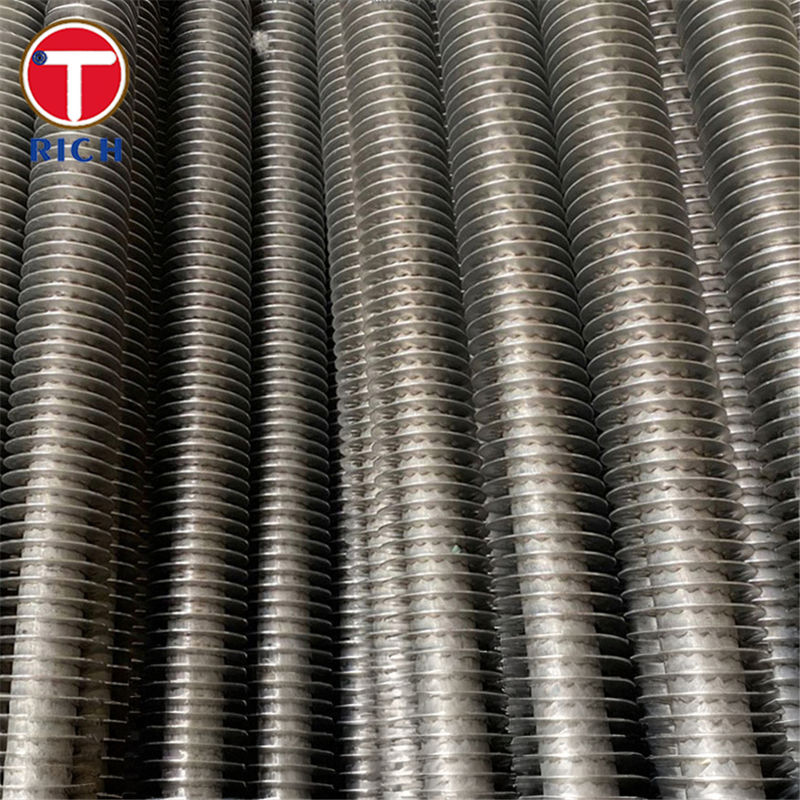

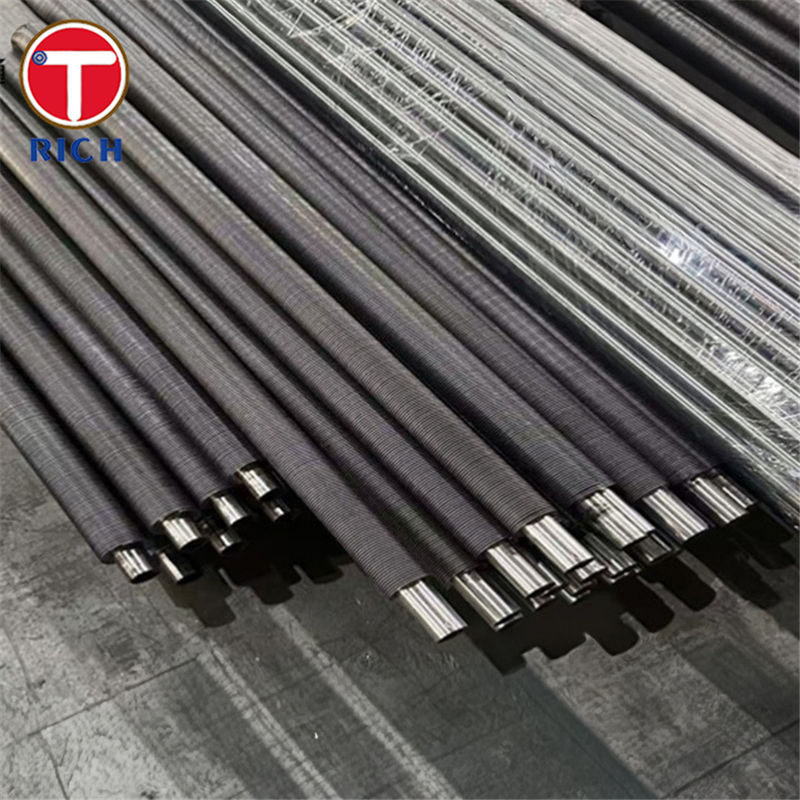

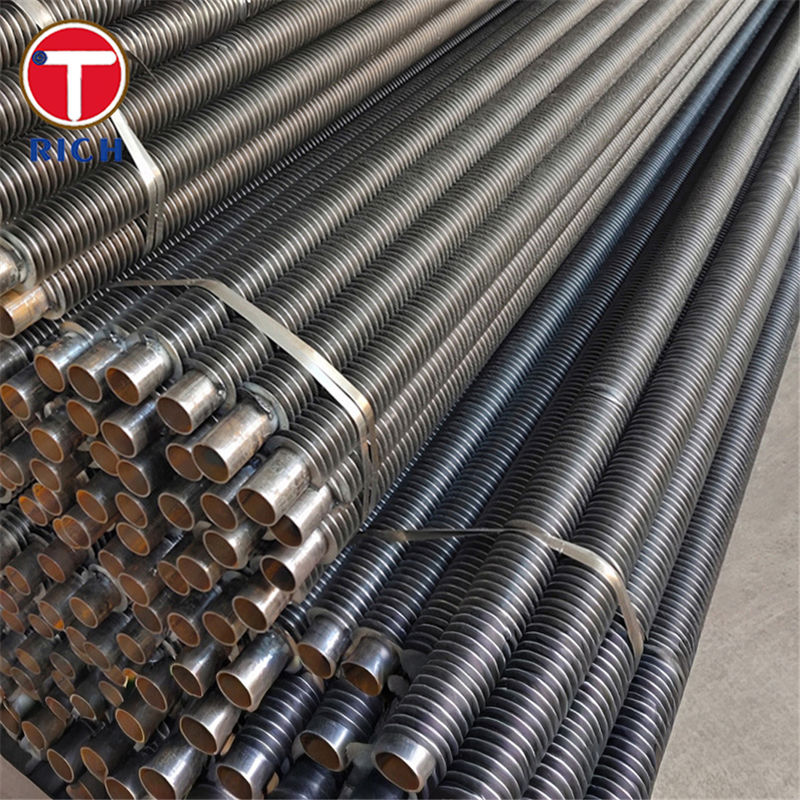

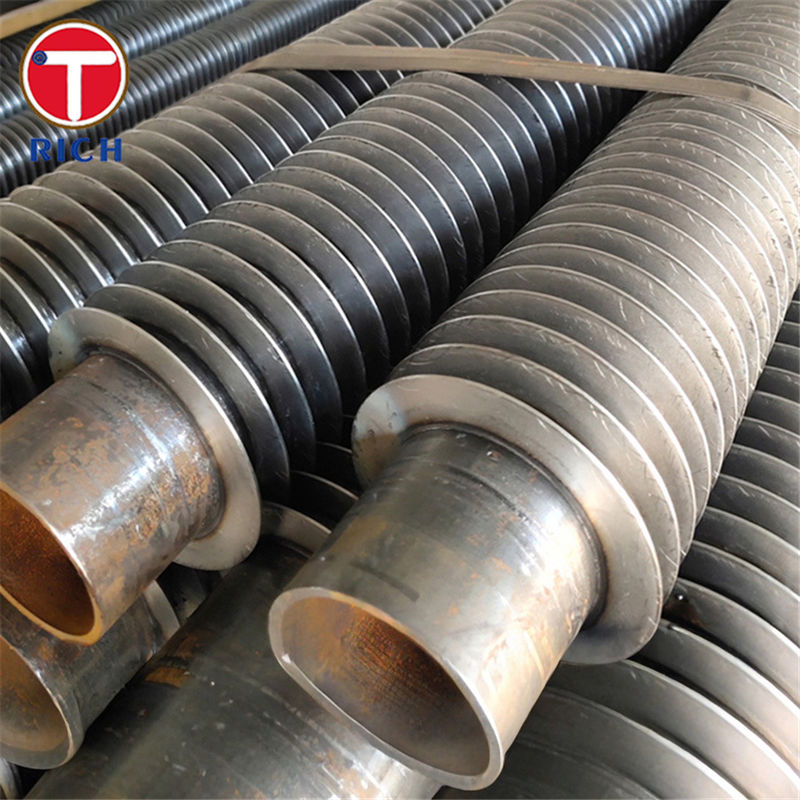

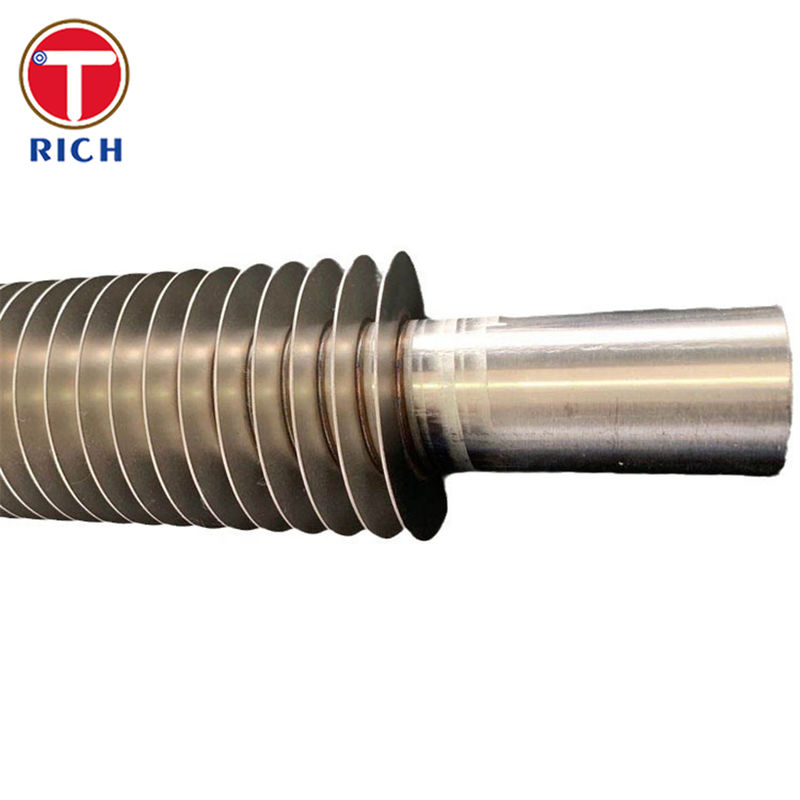

L Φιν σωλήνα κράμα χάλυβα σπειροειδής έλξη Seamless Fin σωλήνα για εναλλάκτη θερμότητας αέρα

Περιγραφή του υλικού

Το προϊόν αυτό είναι ένας σωλήνας σπειροειδούς πτερυγίου τύπου L που κατασκευάζεται από αδιάβροχο σωλήνα θερμοανταλλάκτη από κράμα χάλυβα Cr·Mo. Ο σωλήνας βάσης παρέχεται συνήθως σε κλάσεις όπως ASTM A213 T11/T22,EN 10216-2 13CrMo4-5, JIS G3462 STBA22 ή GB 5310 12Cr1MoVG, όλα σχεδιασμένα για υψηλής θερμοκρασίας, υπό πίεση λειτουργία σε λέβητες και εναέριως ψυγμένους ανταλλακτές θερμότητας.

Η λωρίδα φτερούγων από αλουμίνιο ή χαλκό σχηματίζεται με κρύο σχηματισμό σε προφίλ L και περιστρέφεται ελικοειδώς κάτω από ένταση γύρω από τον σωλήνα από κράμα χάλυβα, έτσι ώστε το φτερό να πιέζεται σφιχτά κατά την επιφάνεια του σωλήνα.που παρέχει συνεχές σπειροειδή πτερύγιο με καλή θερμική επαφή και μερική προστασία του τοιχώματος του σωλήνα από τη διάβρωση του περιβάλλοντος.

Προδιαγραφές

Βάση σωλήνα

• Διαλογές υλικών (χωρίς συγκόλληση, κράμα χάλυβα):

  • Αρμόδια για την παρακολούθηση της χρήσης

  • EN: 13CrMo4-5 έως EN 10216-2

  • JIS: STBA22 έως JIS G3462

  • GB: 12Cr1MoVG έως GB/T 5310

• Εξωτερική διάμετρος: περίπου 16,50,8 mm (5⁄8"

• Μοντέλο ψύξης

Γεωμετρία πτερυγίων(τυπικό πτερύγιο τύπου L)

• Τύπος πτερυγίου: L-πόδι, σπειροειδής έλξη

• Υλικό πτερυγίων: αλουμίνιο ή χαλκό

• Υψόμετρο πτερύγων: έως περίπου 16,5 mm

• Δάχος πτερυγίου: ~ 0,4·0,6 mm (≈ 0,015·0,020")

• Στρίψιμο πτερύγων: από περίπου 2,1 mm (≈12 FPI) και άνω, βελτιστοποιημένο ανά καθήκον

Πεδίο λειτουργίας

• Σχεδιασμένα για υπηρεσία στην πλευρά του αέρα, όπου η θερμοκρασία πτερυγίου είναι συνήθως έως και περίπου 150-230 °C, ανάλογα με το υλικό του πτερυγίου και την αποστολή

• Τα είδη σωλήνων βασικού κράματος υποστηρίζουν πολύ υψηλότερες θερμοκρασίες μετάλλου στην πλευρά του υγρού, σύμφωνα με τα πρότυπα λέβητα / σωλήνα πίεσης (συνήθως 500-580 ° C για χάλυβα Cr Mo σε χρήση κωδικού).

Βασικά χαρακτηριστικά

1. Υψηλή πυκνότητα επιφάνειας μεταφοράς θερμότητας

   • Οι συνεχείς σπειροειδείς πτερύγες αυξάνουν δραματικά την επιφάνεια έξω από την επιφάνεια, επιτρέποντας την ίδια θερμική εργασία με πολύ λιγότερους σωλήνες και μικρότερο δέμα ψύκτη αέρα σε σύγκριση με γυμνούς σωλήνες.

2. Επιτυχής θερμική επαφή πτερυγίου με σωλήνα

   • Η γεωμετρία του πτερύχου L-foot και η ένταση περιστροφής πιέζουν το πόδι του πτερύχου σταθερά κατά την επιφάνεια του σωλήνα, ελαχιστοποιώντας την θερμική αντίσταση επαφής και προωθώντας την ομοιόμορφη μεταφορά θερμότητας κατά μήκος ολόκληρου του σωλήνα.

3. Κέντρο από κράμα χάλυβα για υπηρεσίες υψηλής θερμοκρασίας και πίεσης

   • Τα είδη σωλήνων από κράμα Cr·Mo, όπως T11, T22, 13CrMo4-5, STBA22 και 12Cr1MoVG, παρέχουν υψηλή αντοχή σε ρήξη,καλή αντοχή στην οξείδωση και συγκολλητικότητα για τη λειτουργία λέβητα και εναέριου ψύξης με εναλλάκτη θερμότητας.

Τα Πλεονεκτήματά Μας

Παρακάτω παρατίθενται διάφορες ανησυχίες που συνήθως εγείρονται από τους αγοραστές αερόψυκτων σωλήνων με πτερύγια και πώς το προϊόν αυτό είναι τοποθετημένο για να τις αντιμετωπίσει.

1Θα παραμείνουν σφιχτά τα πτερύγια κάτω από θερμοκρασία και θα αρχίσουν να σταματούν να κυκλώνονται;

• Τα πτερύγια ελαστικού πτερύχου L χρησιμοποιούν ελεγχόμενη ένταση τυλίγματος, έτσι ώστε το πόδι του πτερύχου να είναι στερεά τοποθετημένο στην επιφάνεια του σωλήνα, διατηρώντας επαφή κατά τη διάρκεια του κύκλου φυσιολογικής θερμοκρασίας.

• Για τους πυρήνες από κράμα χάλυβα, ταιριάζουμε το υλικό πτερυγίου και τη θερμοκρασία σχεδιασμού: ο τύπος L χρησιμοποιείται όταν οι θερμοκρασίες του τοιχώματος πτερυγίου βρίσκονται στο μέτριο εύρος (περίπου έως 150-230 °C) και τα θερμικά σοκ δεν είναι σοβαρά.Για σκληρότερες συνθήκες, μπορούμε να συμβουλεύσουμε για εναλλακτικούς τύπους πτερύγων (LL/KL/embedded) με βάση τα ίδια κράματα Cr·Mo.

2. ∆είχνει η L-type τη σωστή ισορροπία μεταξύ επιδόσεων και κόστους για το ψυγείο αέρα μου; ∆

• Οι σωλήνες με πτερύγια τύπου L είναι από τις πιο οικονομικά αποδοτικές λύσεις σπειροειδών πτερύγων.Συχνά επιλέγεται όταν ο προϋπολογισμός και η επιφάνεια ανά κόστος είναι καθοριστικές και οι θερμοκρασίες λειτουργίας βρίσκονται στο τυπικό εύρος ψύκτη αέρα αντί για ακραίες εργασίες κλιβάνου.

• Με την αύξηση της εξωτερικής έκτασης, ένας ενιαίος σωλήνας με πτερύγια μπορεί να αντικαταστήσει πολλούς γυμνούς σωλήνες, μειώνοντας το μέγεθος δέσμης, την ισχύ του ανεμιστήρα, το δομικό χάλυβα και το συνολικό έργο CAPEX, διατηρώντας παράλληλα την απαιτούμενη θερμική εργασία.

3.Πώς αντιμετωπίζετε τη διάβρωση και τη διάρκεια ζωής των εξωτερικών ψυκτικών αέρα;

• Ο πυρήνας του σωλήνα από κράμα χάλυβα παρέχει ισχυρή αντοχή στην οξείδωση σε υψηλές θερμοκρασίες και τη διάβρωση από την πλευρά του ατμού.Το πτερύγιο L προστατεύει εν μέρει το τοίχωμα του σωλήνα από την άμεση έκθεση στην ατμόσφαιρα.

• Τα υλικά πτερυγίων (αλουμίνιο ή χαλκό) και οι προαιρετικές μεταλλωμένες ή επικαλυμμένες επιφάνειες μπορούν να επιλεγούν για να ταιριάζουν στις παράκτιες, βιομηχανικές ή ελαφρώς διαβρωτικές ατμόσφαιρες.Όπου κυριαρχεί υγρός αέρας ή επιθετική ατμόσφαιρα, μπορούμε να προχωρήσουμε σε συνδυασμούς LL/KL πτερυγμάτων ή ατσάλινου χάλυβα για μεγαλύτερη διάρκεια ζωής.

4. ¢Το υλικό του σωλήνα πληροί τις απαιτήσεις του κώδικα και της ιχνηλασιμότητας;

• Προσφέρουμε σωλήνες από κράμα Cr ̇ Mo σε τυποποιημένες ποιότητες λέβητα/θερμομικρατήρα: ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 και GB/T 5310 12Cr1MoVG,με πιστοποιητικά δοκιμών εργοστασίου σύμφωνα με το πρότυπο EN 10204 (συνήθως 3.1) και πλήρης ιχνηλασιμότητα αριθμού θερμότητας.

• Οι μη καταστροφικές δοκιμές (τροχιά περιστροφής ή υπερηχητικά), οι υδροστατικές δοκιμές και οι διαμετρικές επιθεωρήσεις μπορούν να καθορίζονται ώστε να ταιριάζουν με τα σχέδια ποιότητας του πελάτη για την κρίσιμη υπηρεσία εναλλάκτη θερμότητας με ψύξη αέρα.

Χημική σύνθεση

Μηχανικές ιδιότητες

Εφαρμόσιμα πρότυπα

ΑΣTM / ASME

• ASTM A213 / ASME SA213 ∆ιαβρόχιο λέβητα από σιδηρούχο και αυστενίτιο κράμα χάλυβα, υπερθέρμανση και σωλήνες ανταλλακτικού θερμότητας (π.χ. T11, T22).

EN (Ευρώπη)

• EN 10216-2 ∆ιαβυσματικοί σωλήνες από χάλυβα για χρήση υπό πίεση, από μη κραματοποιημένο και κραματοποιημένο χάλυβα με συγκεκριμένες ιδιότητες υψηλής θερμοκρασίας (13CrMo4-5).

• ΕΝ 10028-2 / ΕΝ 10222-2 ∆εκάστρια προϊόντα και σφυρηλατημένα προϊόντα με συγκεκριμένες ιδιότητες υψηλής θερμοκρασίας, που χρησιμοποιούνται για την αντιστοίχιση κεφαλών και συλλογικών.

ΔΕΣ (Ιαπωνία)

• JIS G3462 ∆ώμα από κράμα χάλυβα για λέβητα και ανταλλακτές θερμότητας (STBA22 και συναφείς κλάσεις).

GB (Κίνα)

• GB/T 5310 ∆εύκεις σωλήνες από χάλυβα για λέβητα υψηλής πίεσης (συμπεριλαμβάνει 12Cr1MoVG και συναφείς κλάσεις CrMo).

GOST (ισοδύναμα Ρωσίας / ΚΑΚ)

• Το GOST 5520 και τα συναφή πρότυπα για σιδηρομεταλλεύσιμα χάλυβα λέβητα όπως 12KHM / 12Kh1MF, τα οποία είναι ευρέως αποδεκτά ισοδύναμα με το EN 13CrMo4-5 σε υπηρεσία υψηλής θερμοκρασίας και πίεσης.

Πεδία εφαρμογής

Γενικό πεδίο εφαρμογής
Οι σπειροειδείς σωλήνες πτερυγίων από κράμα χάλυβα τύπου L χρησιμοποιούνται σε ψύκτες αέρα και ανταλλακτές θερμότητας αερίου σε υγρό, όπου ένα θερμό υγρό διαδικασίας στο εσωτερικό του σωλήνα ψύχεται από τον αέρα του περιβάλλοντος ή από το αέριο της διαδικασίας στην πλευρά των πτερυγίων.Είναι ιδιαίτερα συνηθισμένα εκεί όπου το νερό είναι σπάνιο ή ακριβό και οι ψυκτικοί αέρας ευνοούνται σε σχέση με τους ψυκτικούς νερού με κέλυφος και σωλήνα.

Τυπικές βιομηχανίες και θέσεις στο σύστημα

• Παραγωγή ενέργειας (θερμική, πυρηνική, γεωθερμική)

  • Συσσωρευτές με ψύξη αέρα και σωλήνες με πτερύγια για συμπύκνωση ατμού

  • Προθέρμανση αέρα από λέβητα και κυλίνδρες εξοικονομητών

  • Κλιματιστικά συστήματα ψύξης υδρογόνου και κλιματιστικά συστήματα ψύξης λαδιού λιπαντικού (προς αέρα)

• Εγκαταστάσεις πετρελαίου, φυσικού αερίου και πετροχημικών

  • Συσκευές ψύξης αεροφτερών για μονάδες εκφόρτωσης, αφυδάτωσης αερίων και κλάσης

  • Συσσωρευτές και ψύκτες προϊόντων σε διυλιστήρια

  • Ψυκτικές συσκευές αερίου προς αέρα και υγρού προς αέρα σε συστήματα πυρκαγιάς και υπηρεσίες κοινής ωφέλειας

• Εγκαταστάσεις χημικών και λιπασμάτων

  • Ψυκτικοί αέρας ροής διεργασίας σε μονάδες αμμωνίας, ουρίας και νιτρικού οξέος

  • Ψυκτικά ανάκτησης θερμότητας σε εγκαταστάσεις οξείδωσης και πολυμερών

• Κλιματισμός, ξήρανση και γενική βιομηχανία

  • Στρογγυλοειδείς σωλήνες σε μεγάλες μονάδες επεξεργασίας αέρα και βιομηχανικές μονάδες HVAC

  • Ηλεκτρικές συσκευές για την κατασκευή ηλεκτρικών συσκευών

  • Συμπληρωματικοί ανταλλάκτες σωλήνων με πτερύγια σε εξοπλισμό OEM και συσκευασμένους ψυκτικούς

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.

Ε: Πόσος χρόνος παράδοσης έχετε;

Α: Γενικά, είναι 10-15 ημέρες αν τα αγαθά είναι σε αποθέματα, ή είναι 30-40 ημέρες αν τα αγαθά δεν είναι σε αποθέματα,

Είναι ανάλογα με την ποσότητα.

Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;

Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

Απ: Πληρωμή <= 2000USD, 100% προκαταβολικά. Πληρωμή>= 2000USD, 30% T/T προκαταβολικά, υπόλοιπο πριν από την αποστολή.

Αν έχετε άλλη ερώτηση, pls αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μου.
