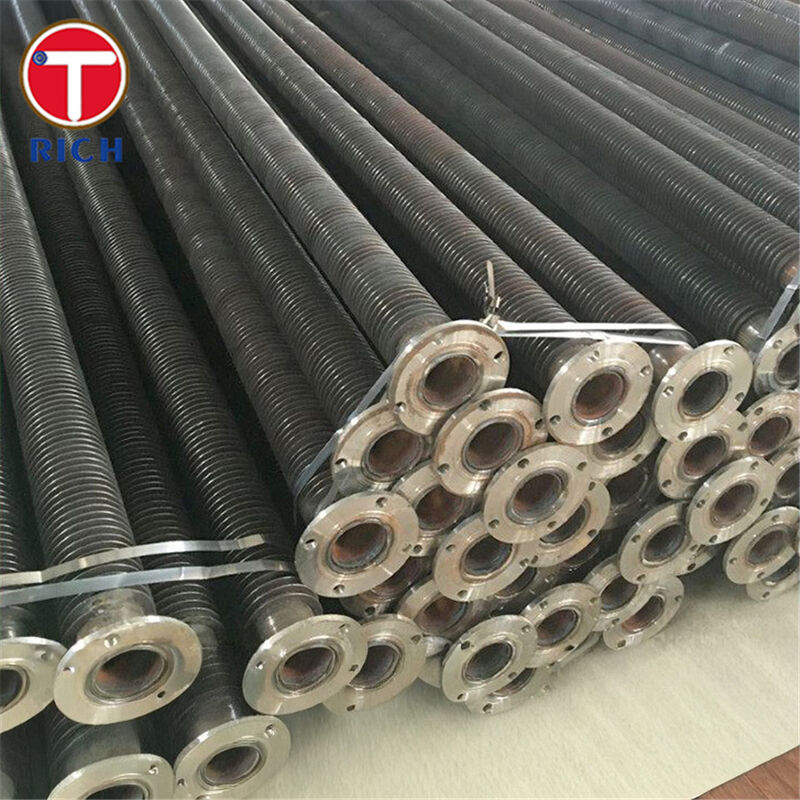

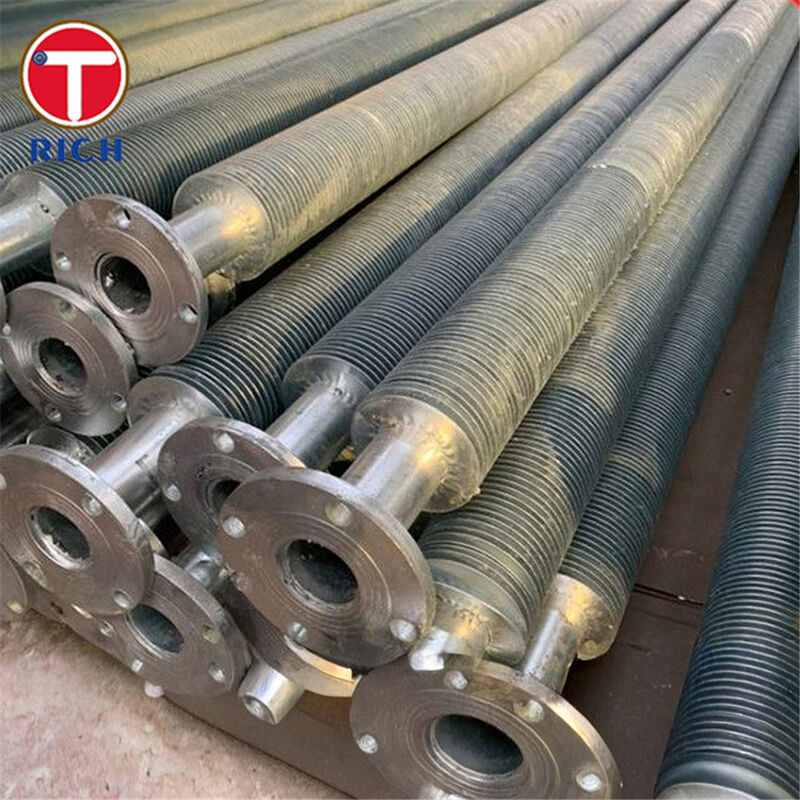

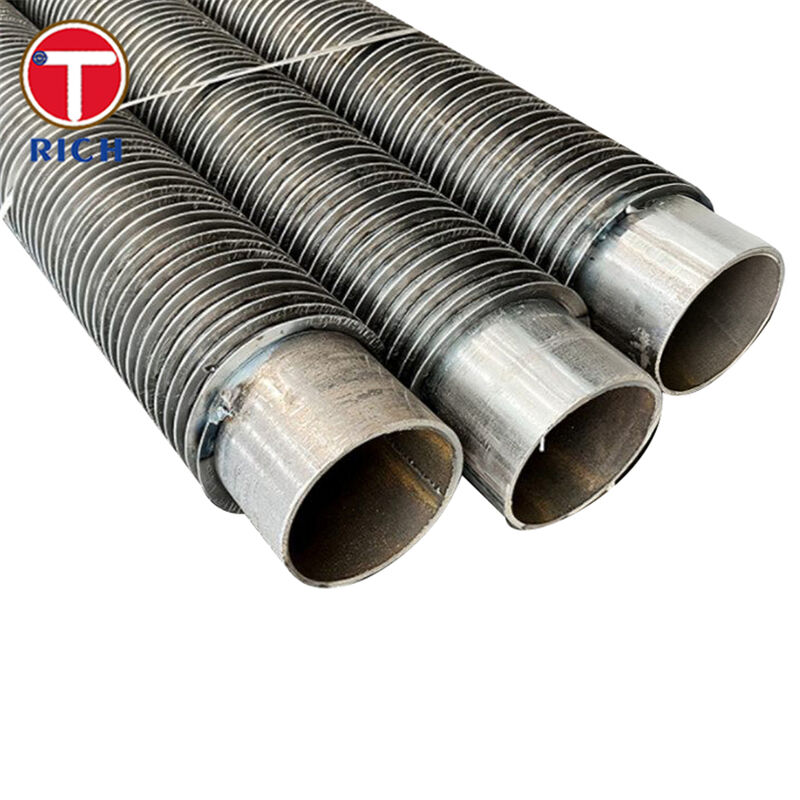

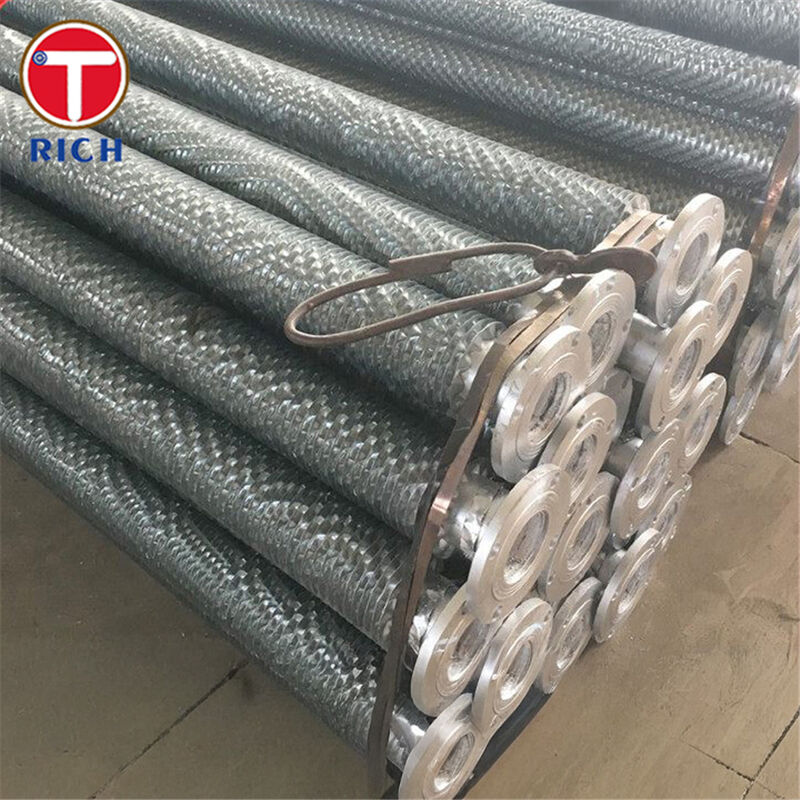

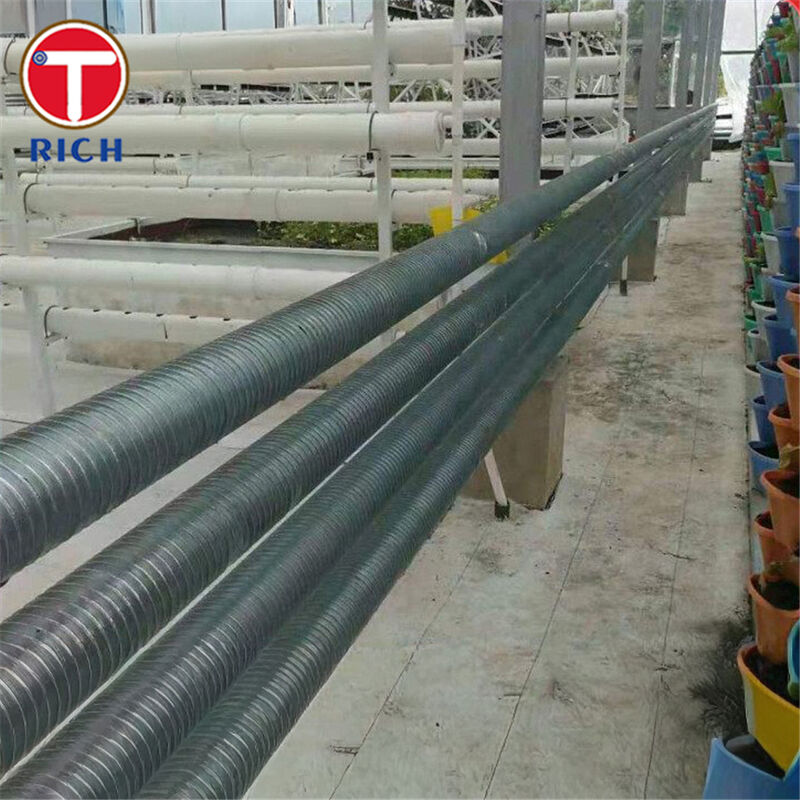

Σωλήνας με πτερύγια L-Foot (Ελικοειδής περιέλιξη από χάλυβα κράματος) για εναλλάκτες θερμότητας

Υλικό

Αυτό το προϊόν είναι ένας σωλήνας εναλλάκτη θερμότητας με πτερύγια, όπου μια βάση από χάλυβα κράματος (σωλήνας πυρήνα) είναι τυλιγμένη ελικοειδώς με μια ταινία πτερυγίου, η βάση της οποίας είναι διαμορφωμένη σε προφίλ “L”, εξ ου και ο όρος “πτερύγιο L-foot”. Τα πτερύγια είναι υπό τάση, σφιχτά πιεσμένα στην επιφάνεια του σωλήνα πυρήνα, σχηματίζοντας ένα συνεχές ελικοειδές πτερύγιο γύρω από την εξωτερική περιφέρεια.

Προδιαγραφές

Τυπικά εύρη και χαρακτηριστικά:

• Υλικό σωλήνα πυρήνα: απρόσκοπτος χάλυβας κράματος (π.χ., ποιότητες όπως ASTM A213 T11, T22; EN 13CrMo4-5; JIS STBA22; GB 12Cr1MoVG)

• Εξωτερική διάμετρος (OD) του σωλήνα βάσης: περίπου 16 έως ~50,8 mm ( ≈⅝″ έως 2″) για πολλούς σωλήνες με πτερύγια αερόψυξης.

• Υλικό πτερυγίου: τυπικά ταινία αλουμινίου ή χαλκού, μερικές φορές χάλυβας, τυλιγμένη σε γεωμετρία L-foot.

• Ύψος πτερυγίου: έως ~16,5 mm (max) σε πολλές περιπτώσεις.

• Πάχος πτερυγίου: περίπου 0,4 mm έως 0,6 mm τυπικό για ταινίες πτερυγίων αλουμινίου.

• Βήμα πτερυγίου (απόσταση): ελάχιστο περίπου 2,1 mm (≈12 FPI) και άνω ανάλογα με το σχεδιασμό.

• Τυπικό μήκος σωλήνα: έως ~18.000 mm (18 m) για ορισμένους κατασκευαστές.

• Θερμοκρασία λειτουργίας (πλευρά πτερυγίου): έως ~150-230 °C τυπική για σωλήνες με πτερύγια L-foot.

Βασικά Χαρακτηριστικά

• Η γεωμετρία πτερυγίου L-foot διασφαλίζει ότι η βάση του πτερυγίου βρίσκεται επίπεδη στην επιφάνεια του σωλήνα, βελτιώνοντας τη θερμική επαφή και ενισχύοντας έτσι τη μεταφορά θερμότητας.

• Η ελικοειδής περιέλιξη παρέχει συνεχή κάλυψη γύρω από τον σωλήνα, αυξάνοντας δραματικά την εξωτερική επιφάνεια που είναι διαθέσιμη για μεταφορά θερμότητας σε σύγκριση με τους γυμνούς σωλήνες.

• Ο σχεδιασμός επιτρέπει στο πτερύγιο να λειτουργεί ως προστατευτικό κάλυμμα για το τοίχωμα του σωλήνα (στην περιβαλλοντική/εξωτερική πλευρά), προσφέροντας κάποια προστασία από τη διάβρωση από την πλευρά του αέρα.

• Επειδή τα πτερύγια είναι τυλιγμένα υπό τάση και όχι εξωθημένα σε αυλακώσεις, ο σωλήνας πυρήνα μπορεί να είναι λεπτότερος ή να χρησιμοποιεί πιο ακριβό χάλυβα κράματος με λιγότερη τροποποίηση του σωλήνα βάσης.

Τα Πλεονεκτήματά μας

1. Θα παραμείνουν τα πτερύγια σταθερά στερεωμένα υπό θερμική κυκλοφορία και δόνηση αέρα υψηλής ταχύτητας;
Οι σωλήνες μας με πτερύγια L-foot χρησιμοποιούν ελεγχόμενη τάση στην περιέλιξη της ταινίας πτερυγίου για να εξασφαλίσουν στενή επαφή της βάσης με τον σωλήνα και να ελαχιστοποιήσουν το χαλάρωμα υπό κυκλική εκκίνηση-διακοπή, δόνηση ή θερμικά σοκ.

2. Είναι το πτερύγιο L-foot η σωστή επιλογή (έναντι τύπων LL, KL, ενσωματωμένων) για τη λειτουργία μου;
Ναι—εάν η θερμοκρασία του πτερυγίου στην πλευρά του αέρα είναι μέτρια (π.χ., έως ~230 °C) και θέλετε μια οικονομικά αποδοτική λύση με μεγάλη επιφάνεια, ο σχεδιασμός L-foot προσφέρει εξαιρετική απόδοση. Για πιο σοβαρές λειτουργίες (υψηλότερες θερμοκρασίες, πολύ επιθετικές ατμόσφαιρες) μπορούμε να συμβουλεύσουμε αναβαθμισμένους τύπους πτερυγίων (LL/KL) ή εναλλακτικά υλικά.

3. Τι γίνεται με την αντοχή στη διάβρωση, τη διάρκεια ζωής στην πλευρά του αέρα και τη συντήρηση;
Το πτερύγιο χρησιμεύει για την προστασία του τοιχώματος του σωλήνα, μειώνοντας την άμεση έκθεση του σωλήνα στον ατμοσφαιρικό αέρα και επομένως μειώνοντας τις δυνατότητες διάβρωσης. Επίσης, αυξάνοντας την απόδοση μεταφοράς θερμότητας, απαιτούνται λιγότεροι σωλήνες για την ίδια λειτουργία, μειώνοντας τον όγκο της δέσμης και το σχετικό κόστος δομής/ανεμιστήρα.

4. Ιχνηλασιμότητα και συμμόρφωση με την ποιότητα υλικού για υπηρεσία υψηλής θερμοκρασίας;
Οι σωλήνες πυρήνα μας προέρχονται χρησιμοποιώντας αναγνωρισμένα πρότυπα (ASTM/EN/JIS/GB) με πλήρη πιστοποιητικά δοκιμών μύλου και μπορούμε να εφαρμόσουμε μη καταστρεπτικές δοκιμές (υπερήχων, ρευμάτων Foucault) ή δοκιμές υδροστατικής πίεσης όπως καθορίζεται.

Γιατί να μας επιλέξετε;

• Παρέχουμε σωλήνες βάσης από χάλυβα κράματος κατάλληλους για υπηρεσία σε αυξημένη θερμοκρασία (χάλυβες Cr–Mo) με υψηλή αξιοπιστία.

• Η διαδικασία περιέλιξης των πτερυγίων μας εξασφαλίζει στενή επαφή πτερυγίου-σωλήνα και ομοιόμορφη γεωμετρία για βέλτιστη μεταφορά θερμότητας.

• Προσφέρουμε τυπικές και προσαρμοσμένες διαστάσεις, γεωμετρίες πτερυγίων και επιλογές επίστρωσης επιφανειών για να ταιριάζουν με τις λειτουργίες αερόψυκτων και εναλλακτών θερμότητας.

• Υποστηρίζουμε πλήρη τεκμηρίωση, δοκιμές και προσαρμογή για να ευθυγραμμιστούμε με την προδιαγραφή του έργου σας και το σχέδιο ποιότητας.

Χημική Σύνθεση

Μηχανικές Ιδιότητες

Εφαρμοστέα Πρότυπα

• ASTM / ASME: ASTM A213 / ASME SA213

• EN: EN 10216-2

• JIS: JIS G3462

• GB: GB/T 5310

• Συμμόρφωση με τη βιομηχανία: API 661 για αερόψυκτους εναλλάκτες θερμότητας

Περιοχές Εφαρμογής

Γενικό Πεδίο Εφαρμογής

Αυτοί οι σωλήνες με πτερύγια ελικοειδούς περιέλιξης L-foot χρησιμοποιούνται κυρίως σε αερόψυκτους και εναλλάκτες θερμότητας αερίου-υγρού, όπου ένα ρευστό ρέει μέσα στον σωλήνα και αέρας ή αέριο ρέει πάνω από τα πτερύγια στην εξωτερική πλευρά για να εξαγάγει ή να απορρίψει θερμότητα.

Συγκεκριμένα Παραδείγματα Χρήσης

• Δέσμες αερόψυκτων εναλλακτών θερμότητας σε πετροχημικά εργοστάσια

• Ψύκτες φόρτισης αέρα ή ενδιάμεσοι ψύκτες σε συστήματα συμπίεσης αερίου

• Ψύκτες μετά από τουρμπίνες αερίου ή μονάδες μηχανικής κίνησης

• Συμπυκνωτές και εξατμιστές με περιορισμούς στην πλευρά του αέρα

• Οικονομιστές ανάκτησης θερμότητας που χειρίζονται καυσαέρια

• Υπαίθριες αερόψυκτες μονάδες σε βοηθητικά συστήματα ηλεκτρικών σταθμών
