Σωλήνας με πτερύγια από χάλυβα κράματος L-Foot Tension Wound για εναλλάκτες θερμότητας

Εισαγωγή Υλικού

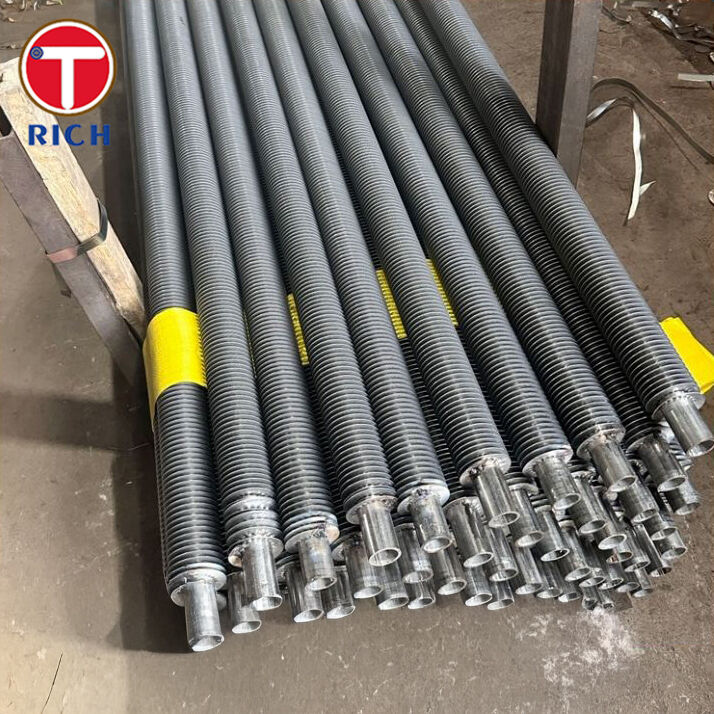

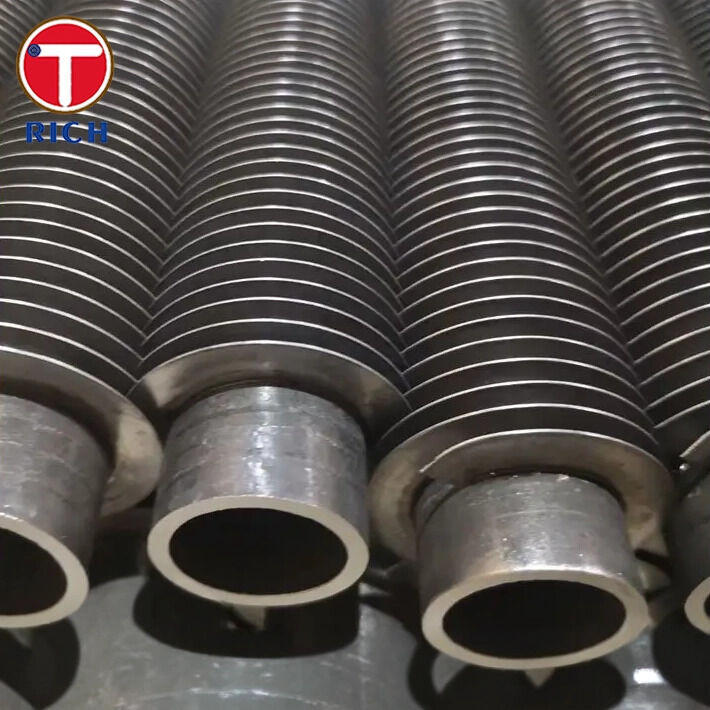

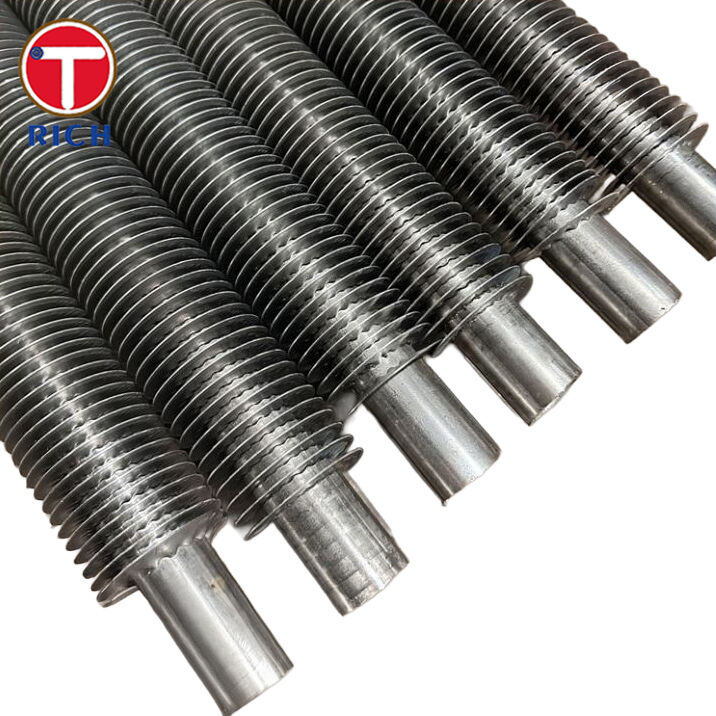

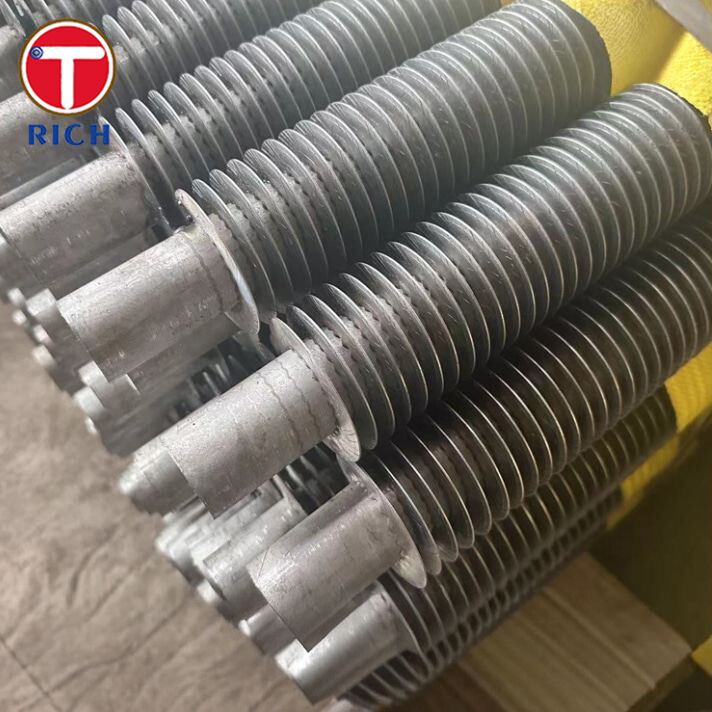

Το προϊόν είναι ένας σωλήνας με πτερύγια τυλιγμένος με τάση τύπου “L-Foot”, που σημαίνει ότι η ταινία πτερυγίων είναι προδιαμορφωμένη σε ένα πόδι σχήματος “L” και τυλίγεται ελικοειδώς γύρω από έναν βασικό σωλήνα υπό τάση. Αυτό έχει ως αποτέλεσμα έναν ισχυρό μηχανικό δεσμό μεταξύ του πτερυγίου και του σωλήνα και βελτιωμένη απόδοση μεταφοράς θερμότητας.
Ο βασικός σωλήνας είναι κατασκευασμένος από χάλυβα κράματος, καθιστώντας τον κατάλληλο για υψηλότερη αντοχή, υψηλότερη θερμοκρασία ή πιο απαιτητικά περιβάλλοντα από τους απλούς σωλήνες με πτερύγια από ανθρακούχο χάλυβα.

Προδιαγραφές

• Υλικό βασικού σωλήνα: Χάλυβας κράματος (μπορεί να περιλαμβάνει carbon-moly, chrome-moly alloy ή άλλες ποιότητες χάλυβα κράματος) όπως καθορίζεται από τον πελάτη.

• Υλικό πτερυγίων: Τυπικά ταινία αλουμινίου ή χαλκού διαμορφωμένη σε προφίλ L-foot και τυλιγμένη υπό τάση στον σωλήνα.

• Εξωτερική διάμετρος σωλήνα (τυπικό εύρος): ~0,5″ έως ~2″ (12,7 mm έως ~50,8 mm) για σωλήνες με πτερύγια L-Foot tension wound.

• Ύψος πτερυγίων: έως ~16 mm (για τύπο L-Foot).

• Πάχος πτερυγίων: περίπου 0,15 mm έως 0,6 mm για τυπικούς σωλήνες με πτερύγια τύπου L.

• Βήμα πτερυγίων: 6 έως 12 πτερύγια ανά ίντσα (~2,4 έως ~4,8 mm απόσταση πτερυγίων).

• Μήκος: Προσαρμοσμένο σύμφωνα με την απαίτηση σχεδιασμού.

• Όριο θερμοκρασίας: Τυπικά έως ~130 °C (≈270 °F) για βασικούς σωλήνες με πτερύγια L-foot.

Βασικά Χαρακτηριστικά

• Το προφίλ L-foot προσφέρει μια ευρεία περιοχή επαφής μεταξύ του πτερυγίου και του σωλήνα, βελτιώνοντας τη μεταφορά θερμότητας.

• Τα πτερύγια τυλιγμένα με τάση εξασφαλίζουν έναν σταθερό μηχανικό δεσμό, αντιστέκονται στη χαλάρωση υπό δόνηση ή θερμική κυκλοφορία.

• Οι βασικοί σωλήνες από χάλυβα κράματος παρέχουν υψηλότερη αντοχή και βελτιωμένη ικανότητα θερμοκρασίας σε σύγκριση με τον απλό ανθρακούχο χάλυβα.

• Η πλήρης κάλυψη των πτερυγίων βοηθά στην προστασία της επιφάνειας του σωλήνα από εξωτερική διάβρωση.

Τα Πλεονεκτήματά μας

1. Βελτιωμένη ανθεκτικότητα και αξιοπιστία — Οι πελάτες συχνά ανησυχούν για τη χαλάρωση των πτερυγίων με την πάροδο του χρόνου. Η κατασκευή L-foot tension-wound το αποτρέπει αυτό διασφαλίζοντας σταθερό μηχανικό δεσμό.

2. Βελτιωμένη απόδοση μεταφοράς θερμότητας — Η μεγαλύτερη περιοχή επαφής πτερυγίου-σωλήνα και το σφιχτό τύλιγμα βελτιώνουν την απόδοση, συχνά αυξάνοντας την απόδοση σημαντικά σε σχέση με τα τυπικά σχέδια tension-wound.

3. Προστασία από τη διάβρωση — Η συνεχής κάλυψη των πτερυγίων και η σφιχτή πρόσφυση μειώνουν τη διάβρωση της πλευράς του αέρα του βασικού σωλήνα, αυξάνοντας τη διάρκεια ζωής.

4. Ευελιξία υλικού — Τόσο ο σωλήνας από χάλυβα κράματος όσο και το υλικό των πτερυγίων μπορούν να προσαρμοστούν για θερμοκρασία, διάβρωση ή μηχανικές απαιτήσεις.

5. Οικονομικά αποδοτικό — Σε σύγκριση με τους σωλήνες με πτερύγια που εξωθούνται ή συγκολλώνται, οι σωλήνες L-Foot tension wound παρέχουν εξαιρετική απόδοση σε ένα πιο οικονομικό κόστος.

Χημική Σύνθεση

Μηχανικές Ιδιότητες

Εφαρμοστέα Πρότυπα

Τα σχετικά πρότυπα εκτέλεσης για αυτό το προϊόν περιλαμβάνουν:

• Βασικός σωλήνας: ASTM A335 (P9, P11, P22), ASME SA179, ASTM A192, κ.λπ.

• Υλικά πτερυγίων: Αλουμίνιο σύμφωνα με το ASTM B209; Χαλκός σύμφωνα με το ASTM B152.

• Προδιαγραφή παραγωγής: Προφίλ πτερυγίων L-Foot tension-wound, ελικοειδές τύλιγμα, μηχανικό κλείδωμα.

• Δοκιμές: Υδροστατικές ή πνευματικές δοκιμές, επαλήθευση πρόσφυσης πτερυγίων, επιθεώρηση διαστάσεων.

Πεδία Εφαρμογής

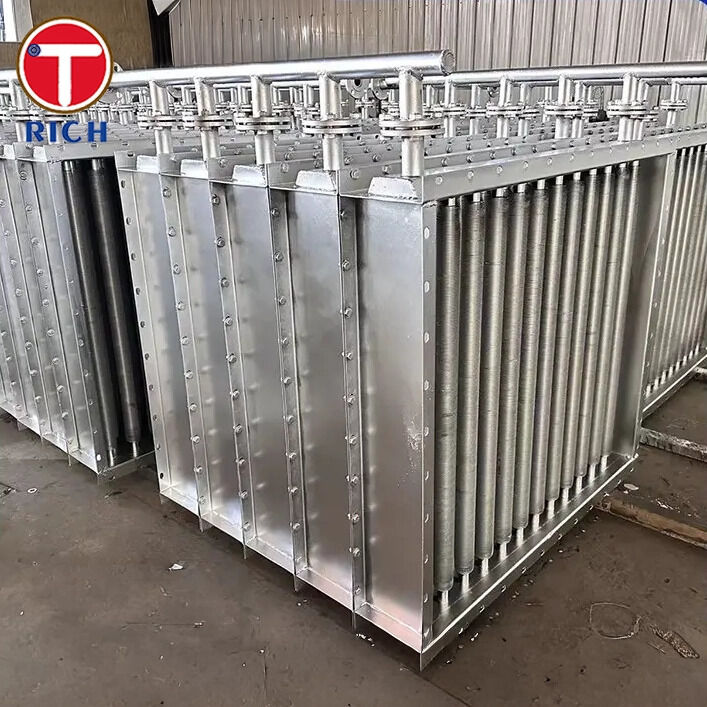

Γενικές χρήσεις: Εναλλάκτες θερμότητας που απαιτούν αυξημένη επιφάνεια και σωλήνες από χάλυβα κράματος υψηλότερης απόδοσης.

Οι συγκεκριμένες εφαρμογές περιλαμβάνουν:

• Σταθμοί παραγωγής ενέργειας: Αερόψυκτοι συμπυκνωτές, προθερμαντήρες αέρα, μονάδες ανάκτησης θερμότητας αποβλήτων.

• Πετρέλαιο & Αέριο / Πετροχημικά: Ψύκτες διυλιστηρίων, ψύκτες αερίου διεργασίας, συστήματα ανάκτησης θερμότητας.

• HVAC και ψύξη: Συμπυκνωτές, εξατμιστές, βιομηχανικοί ψύκτες αέρα.

• Χημική και βιομηχανία τροφίμων: Στεγνωτήρες, θερμαντήρες, ψύκτες για εναλλαγή θερμότητας στην πλευρά του αερίου.

• Ναυτιλία και υπεράκτιες εγκαταστάσεις: Ψύκτες αέρα εκτεθειμένοι σε διαβρωτικές θαλάσσιες συνθήκες.

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

A: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.

Ε: Πόσος είναι ο χρόνος παράδοσής σας;

A: Γενικά, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα,

είναι σύμφωνα με την ποσότητα.

Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;

A: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσουμε το κόστος της μεταφοράς.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

A: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.

Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
