Τύποι με φτερούγες τύπου L ∙ Τύποι με φτερούγες τύπου Αλουμινίου με φτερούγες τύπου L για εναλλάκτη θερμότητας

Σύνοψη του υλικού

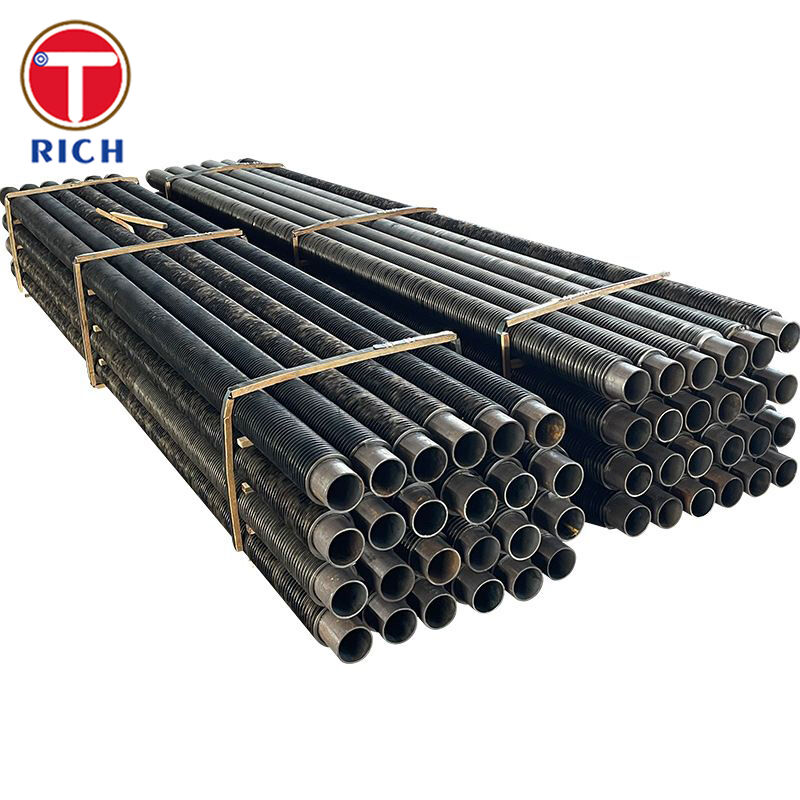

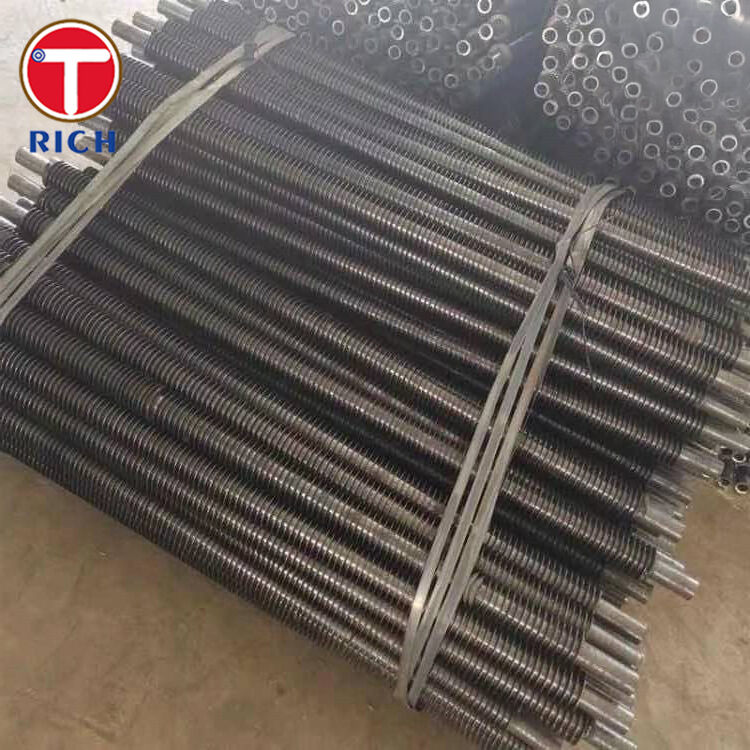

Οι αλουμινένιοι σωλήνες πτερυγίου L-foot είναι διμεταλλικά ή πολυμεταλλικά στοιχεία μεταφοράς θερμότητας στα οποία μια λεπτή λωρίδα αλουμινίου περιστρέφεται ελικοειδώς γύρω από ένα σωλήνα βάσης υπό ελεγχόμενη ένταση.Ένα λοχιαίο πόδι σχηματίζεται πρώτα σε μια άκρη της λωρίδας πτερύγωνΤο πόδι αυτό στηρίζεται απευθείας στην εξωτερική επιφάνεια του σωλήνα και κλειδώνει μηχανικά το πτερύγιο στο σωλήνα κατά μήκος του.

Ο σωλήνας βάσης μπορεί να είναι χάλυβας άνθρακα, χαμηλής κράσεως χάλυβα, ανοξείδωτου χάλυβα ή μη σιδηρούχων υλικών όπως χαλκός και χαλκός,ενώ το πτερύγιο είναι συνήθως κατασκευασμένο από κράματα αλουμινίου υψηλής θερμικής αγωγιμότητας (eΟ σχεδιασμός αυτός συνδυάζει τη μηχανική αντοχή και την πίεση του σωλήνα βάσης με την εξαιρετική θερμική αγωγιμότητα και την αντοχή στη διάβρωση των πτερυγίων αλουμινίου.

Οι σωλήνες πτερυγίου τύπου L χρησιμοποιούνται ευρέως σε εναλλάκτες θερμότητας με ψύξη αέρα, βιομηχανικούς ψυκτικούς και ψυκτικούς αερίων,ειδικά όταν οι θερμοκρασίες λειτουργίας βρίσκονται στο χαμηλό έως μεσαίο εύρος και απαιτείται πρόσθετη προστασία του τοιχώματος του σωλήνα.

Προδιαγραφές

Οι τιμές αυτές αντιπροσωπεύουν τις κοινές κατασκευαστικές δυνατότητες για αλουμινένιους σωλήνες με πτερύγια L-foot.

• Υλικά για σωλήνες βάσης

  • Χάλυβα άνθρακα: π.χ. SA-179, SA-210, SA-214

  • Ατσάλι από ανοξείδωτο: π.χ. TP304/304L, TP316/316L

  • Χάλυβες συναρμολογημένες ή μη σιδηροειδείς ( χαλκός, ορείχαλκος, Cu-Ni) κατόπιν αιτήματος

• Υλικό πτερυγίων

  • Άλλα κράματα αλουμινίου: AA1050/1050A, 1060, 1100, 3003, 5052 (άλλα κατόπιν αιτήματος)

  • Θέρμανση κατά κανόνα H14 / H16 για τα πτερύγια

• Εξωτερική διάμετρος σωλήνα (OD)

  • Περίπου 12,7 ′′ 50,8 mm (1/2′′ ′′ 2") που παρέχονται συνήθως

  • Άλλα εύρη OD είναι δυνατά ανάλογα με το υλικό και το πάχος του τοίχου

• Δάχος τοιχώματος σωλήνα

  • Συνήθως 1,5 ∼ 6,0 mm ανάλογα με την πίεση σχεδιασμού και τον κώδικα· τα βαρύτερα τοιχώματα είναι διαθέσιμα για υπηρεσίες υψηλής πίεσης

• Υψόμετρο πτερυγίου

  • Περίπου 6 ′′ 16 mm (1/4 ′′ 5/8 ′′), με μεγαλύτερα πτερύγια για ειδικά σχέδια

• Δύψος πτερυγίου

  • Συνήθως 0,2 ∆0,4 mm (≈0,008" ∆0,016")

• Σημείο του πτερυγίου (πυκνότητα πτερυγίου)

  • 5·13 πτερύγια ανά ίντσα (≈4·16 mm πλάτος πτερύγων) σύμφωνα με το θερμικό σχέδιο

• Μέγιστο μήκος σωλήνα

  • Μέχρι περίπου 15·18 m (≈50·60 ft), ανάλογα με τα όρια υλικού και μεταφοράς

• Συνιστώμενη θερμοκρασία λειτουργίας

  • Συνήθως έως περίπου 200 °C (≈400 °F) συνεχής λειτουργία

  • Οι βραχυπρόθεσμες κορυφές έως ≈230+ °C (450 °F) μπορεί να είναι αποδεκτές ανάλογα με το υλικό του σωλήνα βάσης, το κράμα πτερύγων και το περιβάλλον

  • Για υψηλότερες θερμοκρασίες μετάλλων, γενικά προτιμούνται τύποι ακονισμένων ή ενσωματωμένων πτερυγίων

Βασικά χαρακτηριστικά

• Υψηλή αποδοτικότητα μεταφοράς θερμότητας

  • Τα πτερύγια αλουμινίου προσφέρουν πολύ υψηλή θερμική αγωγιμότητα και μεγάλη εξωτερική επιφάνεια, αυξάνοντας σημαντικά τους συνολικούς συντελεστές μεταφοράς θερμότητας στις υπηρεσίες ελέγχου από την πλευρά του αέρα.

• Ασφαλής μηχανικός σύνδεσμος με σωλήνα

  • Το πόδι σε L είναι σφραγισμένο έτσι ώστε κάθε στροφή πτερύχου να αντέχει σταθερά τον σωλήνα, παρέχοντας ομοιόμορφη απόσταση πτερύχου και αποτρέποντας την κίνηση ή τον διαχωρισμό πτερύχου υπό θερμικούς κύκλους και δονήσεις.

• Βελτιωμένη προστασία από τη διάβρωση του σωλήνα βάσης

  • Το πόδι του πτερυγίου καλύπτει την επιφάνεια του σωλήνα, προστατεύοντας τον χάλυβα από την άμεση έκθεση στην ατμόσφαιρα και μειώνοντας τον κίνδυνο διάβρωσης κάτω από το πτερύγιο σε πολλά περιβάλλοντα.

• Βελτιστοποιημένο για λειτουργία με ψύξη αέρα

  • Οι σωλήνες πτερυγίων τύπου L χρησιμοποιούνται ευρέως σε εναλλάκτες θερμότητας με ψύξη αέρα και ψυκτικούς με πτερυγία, όπου αναμένονται μέτρια επίπεδα θερμοκρασίας, πίεσης και δονήσεων.

• Ευέλικτος συνδυασμός υλικών

  • Κάθε κατάλληλο υλικό σωλήνα μπορεί να συνδυαστεί με πτερύγια αλουμινίου υψηλής αγωγιμότητας, κόστος εξισορρόπησης, αντοχή στη διάβρωση και πίεση για κάθε έργο.

• Αποδοτική λύση

  • Σε σύγκριση με τους εξτρεβωμένους σωλήνες πτερυγίων,Το φινάρισμα αλουμινίου L-ποδιού με τεντωτική έλξη προσφέρει γενικά χαμηλότερο κόστος υλικού και κατασκευής, παρέχοντας παράλληλα αξιόπιστη προσκόλληση φινάκιας και καλή διάρκεια ζωής υπό κατάλληλες συνθήκες.

Τα πλεονεκτήματα μας Απάντηση στις τυπικές ερωτήσεις των πελατών

1. ¢Τα πτερύγια θα χαλαρώσουν ή θα κροταλίσουν υπό δονήσεις και θερμικούς κύκλους;

• Το προφίλ L-ποδιού και η ελεγχόμενη περιστροφή έντασης παράγουν μια μηχανική διασύνδεση μεταξύ πτερυγίου και σωλήνα που αντιστέκεται στην ανύψωση πτερυγίου και την κίνηση στο τυπικό εύρος λειτουργίας έως περίπου 400 ~ 450 ° F.

• Η ομοιόμορφη απόσταση των πτερύγων και η στενή επαφή των ριζών βοηθούν στην πρόληψη της ταραχής και του θορύβου, βελτιώνοντας τη μακροπρόθεσμη σταθερότητα των ψυκτικών πτερύγων και των ψυκτικών αέρα.

2∆Πώς ελέγχεται η διάβρωση των σωλήνων βάσης, ειδικά σε εξωτερικούς χώρους ή σε παραθαλάσσιες εγκαταστάσεις;

• Το αλουμινένιο πόδι L καλύπτει την επιφάνεια του σωλήνα, παρέχοντας ένα πρόσθετο εμπόδιο μεταξύ του περιβάλλοντος και του σωλήνα χάλυβα ή κράματος.

• Αντιστοίχιση κράματος πτερυγίων (π.χ. 3003 ή 5052 για βελτιωμένη αντοχή στη διάβρωση) και κράματος σωλήνων (π.χ.ατσάλι ατσάλι ή Cu-Ni) επιλέγεται για την ελαχιστοποίηση των γαλβανικών επιπτώσεων σε θαλάσσιες ή χημικά επιθετικές ατμόσφαιρες.

3Μπορείτε να ανταποκριθείτε στις απαιτήσεις του κώδικα και του προτύπου μου;

• Οι σωλήνες βάσης και τα υλικά πτερυγίων αλουμινίου προέρχονται και κατασκευάζονται σύμφωνα με τα κύρια διεθνή πρότυπα: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784,Δελτίο ΕΚ 10-1994, σημείο 2.1., GB/T 4437.1, μεταξύ άλλων.

• Η χημική σύνθεση και οι μηχανικές ιδιότητες των κράματος αλουμινίου πτερυγίων ελέγχονται σύμφωνα με τις σχετικές ονομασίες κράματος (1050, 1060, 3003, 5052, 6063 κλπ.),διασφάλιση ανιχνεύσιμης και επαναληπτής απόδοσης.

4.Ποιος είναι ο σχεδιασμός του παλαιού μου δέσμου (OD, ύψος πτερύγας, FPI, μήκος);

• Υποστηρίζουμε τυπικά σωλήνες από 1/2 "σε 2", ύψος πτερύγιας από περίπου 1/4" έως 5/8", πτερύγια pitches από 5 έως 13 FPI και μήκους σωλήνων έως ~ 15 ̇18 m, που καλύπτει το πιο κοινό διυλιστήριο,πετροχημικές και ενεργειακές εφαρμογές.

• Οι προσαρμοσμένες γεωμετρίες και οι πυκνότητες πτερύγων μπορούν να κατασκευαστούν για να ταιριάζουν με τα υπάρχοντα θερμικά σχέδια ή τις απαιτήσεις αναβάθμισης.

5. ∆ιαφορετικά με τη συντήρηση, το καθαρισμό και την αντικατάσταση;

• Η ομαλή επιφάνεια πτερυγίων από αλουμίνιο είναι συμβατή με τις συνήθεις διαδικασίες καθαρισμού με φυσήγμα αέρα ή πλύση με νερό χαμηλής πίεσης που χρησιμοποιούνται συνήθως σε μονάδες πτερυγίων.

• Η συνεπής τήρηση των τυποποιημένων ονομασιών των κράματος και των διαστάσεων διευκολύνει την προμήθεια εφεδρικών σωλήνων που είναι πλήρως εναλλάξιμα με τα αρχικά δέματα.

Χημική σύνθεση ∆ Τυπικά κράματα αλουμινίου πτερυγίων

Μηχανολογικές ιδιότητες Τυπικά κράματα αλουμινίου

Εφαρμόσιμα πρότυπα

Ανάλογα με την επιλογή του υλικού και τις προδιαγραφές του πελάτη, οι σωλήνες αλουμινίου τύπου L με φτερά L μπορούν να κατασκευαστούν σύμφωνα με τα ακόλουθα πρότυπα (ή ισοδύναμα):

• ASTM (ΗΠΑ)

  • ΑΣTM Β209Πίνακες και πλάκες από αλουμίνιο και από κράμα αλουμινίου (στριπές από πτερύγια αλουμινίου)

  • ΑΣTM B221 / B221MΑλλουμίνιο και αλουμινένιο κράμα Εξεχυρισμένες ράβδοι, ράβδοι, σύρματα, προφίλ και σωλήνες (σωλήνες και τομείς από αλουμίνιο)

  • ΑΣTM Β234 / Β241Αλουμινίου και κράματος αλουμινίου

• EN (Ευρώπη)

  • EN 573-3Αλουμίνιο και κράματα αλουμινίου Χημική σύνθεση και μορφή των σφυρηλατημένων προϊόντων (ονομασία και σύνθεση του κράματος)

  • EN 755-1 / EN 755-2Αλουμίνιο και κράματα αλουμινίου ∆εσχυμένες ράβδοι, σωλήνες και προφίλ ∆Τεχνικές προϋποθέσεις παράδοσης και μηχανικές ιδιότητες

• GOST (Ρωσία/ΚΑΕ)

  • ΓΣΤ 4784Αλουμίνιο και σφυρηλατημένα κράματα αλουμινίου

• ΔΕΣ (Ιαπωνία)

  • JIS H 4000Πίνακες, ταινίες και πλάκες από αλουμίνιο και κράματα αλουμινίου (φιν ταινία)

  • JIS H 4040Αλλουμίνιο και ράβδοι, ράβδοι και σύρματα από κράμα αλουμινίου (σχετικά με προϊόντα και σωλήνες που έχουν εξορμηθεί)

• GB / T (Κίνα)

  • GB/T 3190Χημική σύνθεση του σφυρηλατημένου αλουμινίου και των κράματος αλουμινίου (όρια κράματος)

  • GB/T 4437.1Πυροσβεστικοί σωλήνες από αλουμίνιο και κράματα αλουμινίου Μέρος 1: Χωρίς συγκόλληση σωλήνες (σωλήνες βάσης από αλουμίνιο)

Ο χάλυβας, ο ανοξείδωτος χάλυβας και τα άλλα υλικά των σωλήνων βάσης ταιριάζουν με τους ειδικούς κωδικούς έργου, όπως τα πρότυπα ASME, EN, GB ή GOST για σωλήνες υπό πίεση και λέβητες, ανάλογα με τις ανάγκες.

Πεδία εφαρμογής

Γενικοί τομείς εφαρμογής

Οι αλουμινένιοι σωλήνες με πτερύγια L-foot είναι κατάλληλοι για ένα ευρύ φάσμα θερμικών συσκευών όπου κυριαρχεί η αντίσταση από την πλευρά του αέρα και απαιτείται ενισχυμένη εξωτερική επιφάνεια:

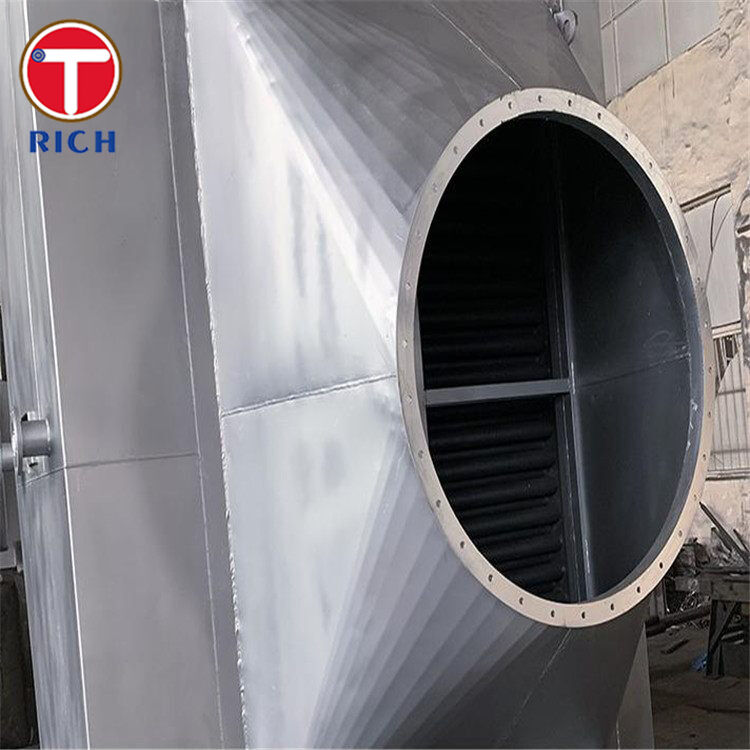

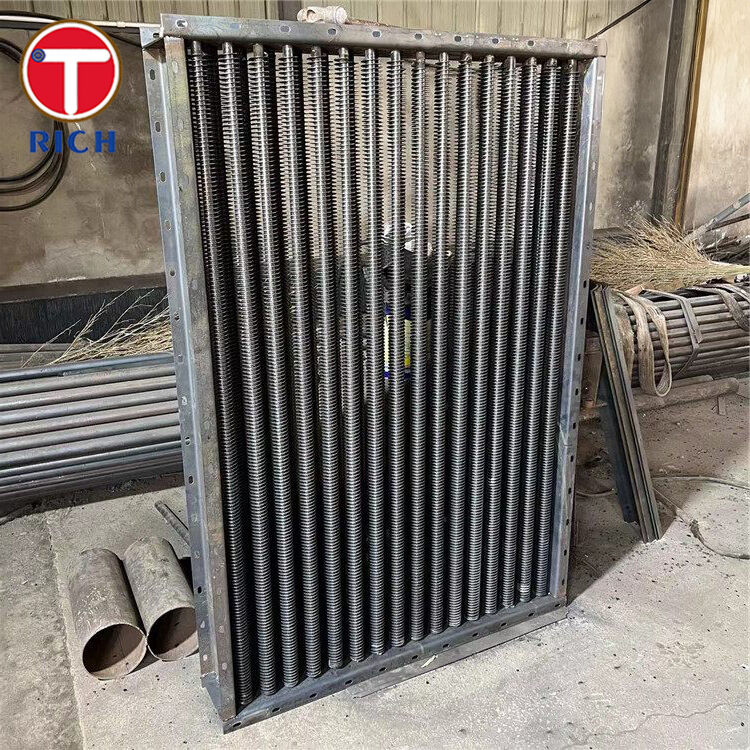

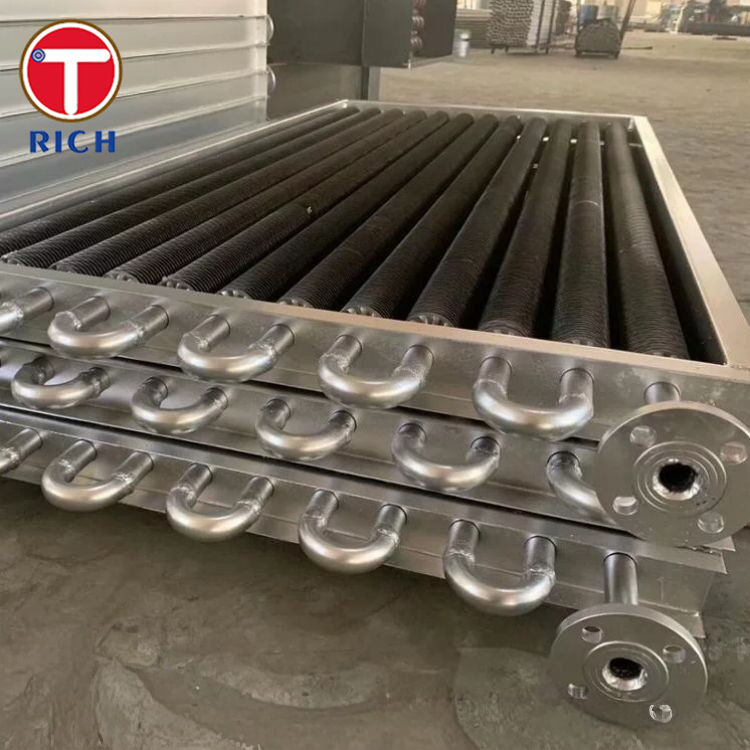

• Χερματομεταλλευτές με ψύξη αέρα και ψύκτες με πτερύγια σε διυλιστήρια και πετροχημικές εγκαταστάσεις

• Συσκευές ψύξης αερίου και ενδιάμεσων ψύξεων για συμπιεστές και συστήματα αεριοστροβίλων

• Τεχνικοί ψυκτικοί για κινητήρες, τουρμπίνες και μεγάλους περιστρεφόμενους εξοπλισμούς

• Μονάδες ανάκτησης καύσης και εξοικονόμοι (μέσα στα όρια θερμοκρασίας)

• Συμπλέκτες αερίων επεξεργασίας, θερμαντήρων αέρα και στεγνωτήρων

• Συσσωρευτές/ατμιστήρες κλιματισμού και ψύξης, όπου προτιμάται το μεταλλικό σχήμα φτερουγίδων και σωλήνων

Τυπική χρήση σε κάθε τομέα

• Πετρέλαιο και φυσικό αέριο / Πετροχημικά

  • Ψυκτικά αερίων επεξεργασίας με ψύξη αέρα, δέσμες συμπυκνωτών, ψυκτικά άνω των σταθεροποιητών και ψυκτικά πτερυγίων σε εγκαταστάσεις ρυμουλκούμενων.

• Παραγωγή ενέργειας

  • Ψυκτικοί αέρας γεννήτριας και κινητήρα, ψυκτικοί αέρας πετρελαίου λιπαντικού τουρμπίνης, ψυκτικοί αέρας υδρογόνου (όπου είναι αποδεκτοί πτερύγια αλουμινίου) και ψυκτικοί αέρας βοηθητικού συστήματος.

• Εγκαταστάσεις χημικών και λιπασμάτων

  • Ψυκτικές συσκευές αέρα για ροές διεργασιών (NH3, αέρια σύνθεσης, αέρας, άζωτο), ψυκτικές συσκευές προϊόντων και συστήματα ανάκτησης διαλύτη, όπου η μέτρια θερμοκρασία και η διαβρωτικότητα ταιριάζουν με την ικανότητα πτερύγων αλουμινίου.

• Μηχανήματα μεταλλουργίας, χαρτιού, τροφίμων και ξήρανσης

  • Θερμαντήρες και στεγνωτήρες θερμού αέρα, τροχούς φούρνου και θερμαντήρες αέρα επεξεργασίας που επωφελούνται από μεγάλη επιφάνεια πτερυγίου και σχετικά μικρό βάρος πτερυγίου.

• Ηλιακή / ψυκτική

  • Προσαρμοσμένα περιτυλίγματα και βιομηχανικοί θερμαντήρες αέρα όπου προτιμούνται τα ανθεκτικά μεταλλικά πτερύγια και οι σωλήνες με βαρύ τοίχωμα έναντι των ελαφρών εμπορικών περιτυλίξεων, με κατάλληλη θερμοκρασία και περιτυλίγματα διάβρωσης.

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.

Ε: Πόσος χρόνος παράδοσης έχετε;

Α: Γενικά, είναι 10-15 ημέρες αν τα αγαθά είναι σε αποθέματα, ή είναι 30-40 ημέρες αν τα αγαθά δεν είναι σε αποθέματα,

Είναι ανάλογα με την ποσότητα.

Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;

Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

Απ: Πληρωμή <= 2000USD, 100% προκαταβολικά. Πληρωμή>= 2000USD, 30% T/T προκαταβολικά, υπόλοιπο πριν από την αποστολή.

Αν έχετε άλλη ερώτηση, pls αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μου.
