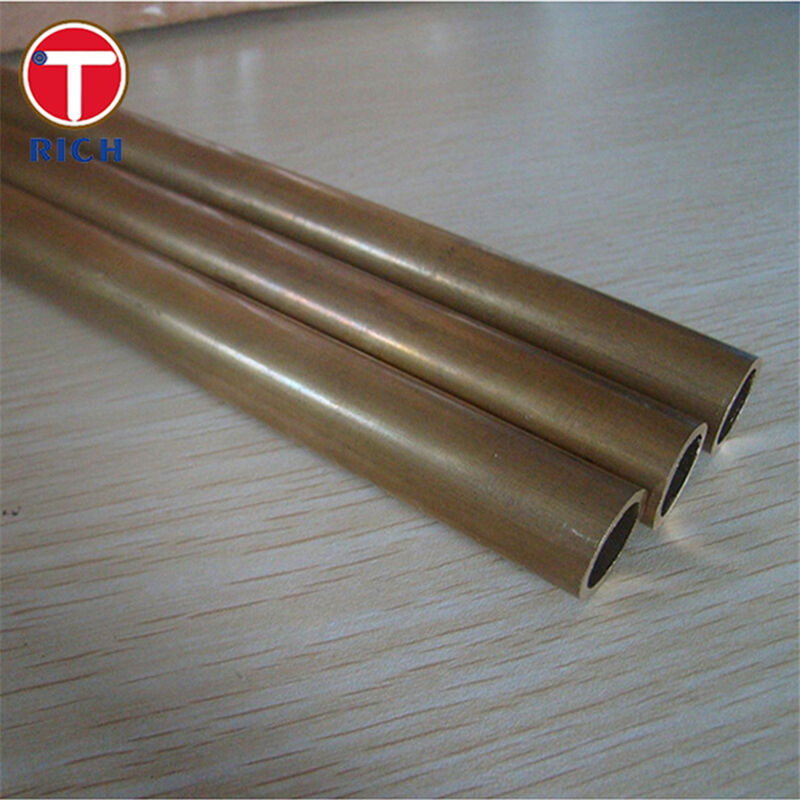

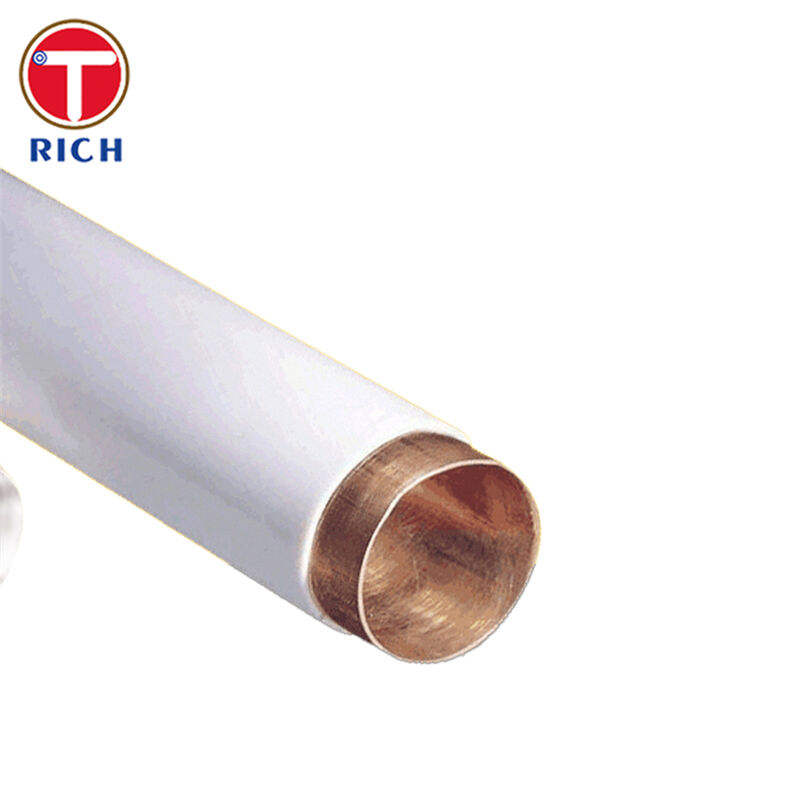

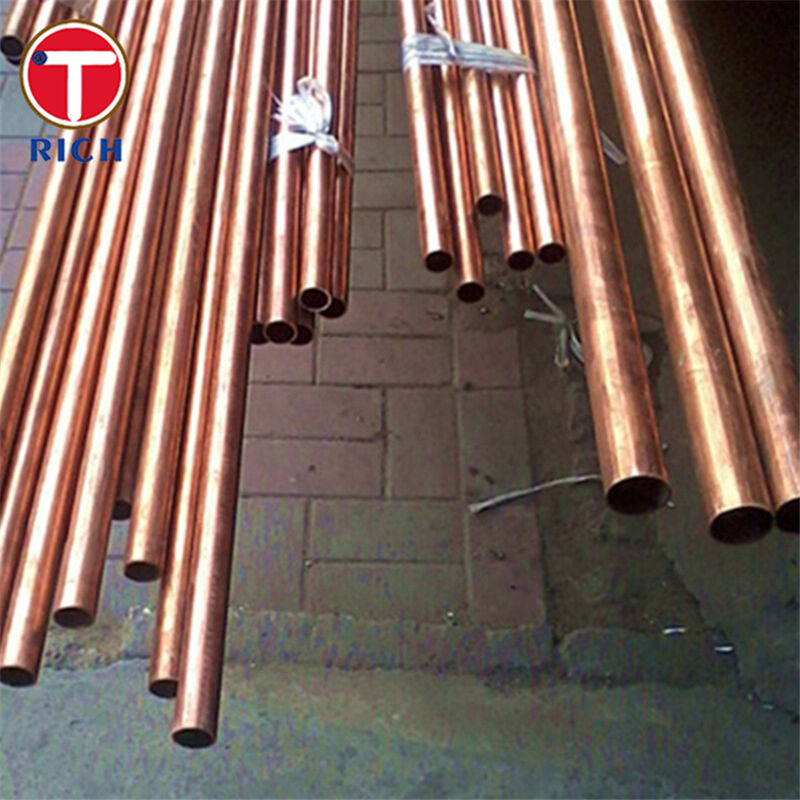

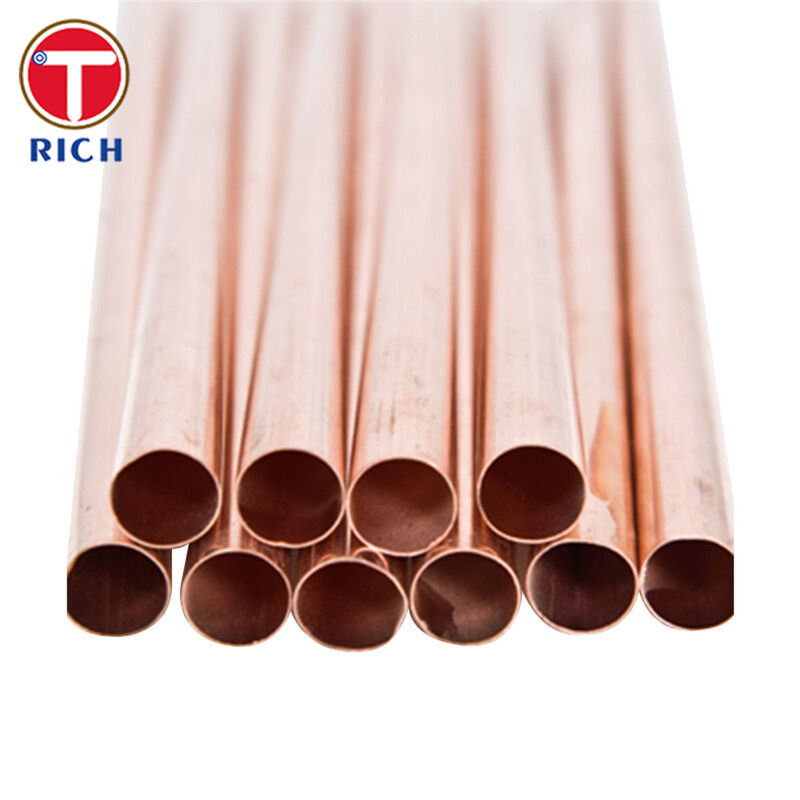

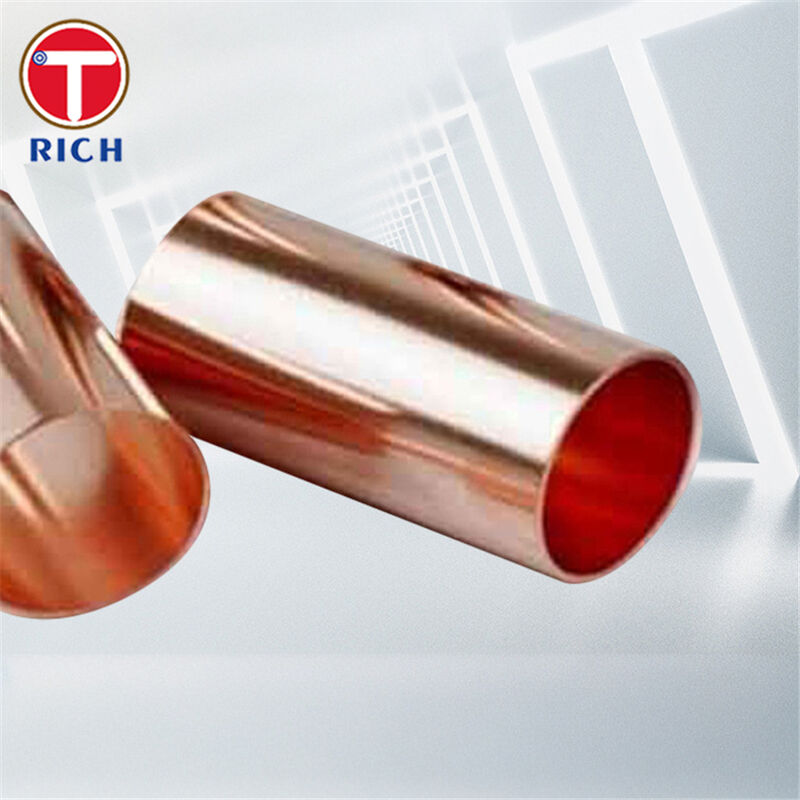

ASTM B75 C12200 Σωλήνες από κράμα χαλκού Υψηλής ποιότητας σωλήνες από κράμα χαλκού για ανίχνευση ατμού

Περιγραφή του υλικού

Το σωλήνα από κράμα χαλκού ASTM B75 C12200 είναι ένα αδιάβροχο σωλήνα,σωλήνες φώσφρου-αποξειδωμένου χαλκού (Cu-DHP) που έχουν σχεδιαστεί για γενικές τεχνικές υπηρεσίες και είναι ιδιαίτερα κατάλληλοι για την ανίχνευση ατμού και για ατμομηχανές χαμηλής έως μεσαίας θερμοκρασίας.

Το κράμα (UNS C12200 / Cu-DHP) συνδυάζει:

• Πολύ υψηλή καθαρότητα χαλκού (≥99,9% Cu συμπεριλαμβανομένου του Ag) με 0,015·0,040% φωσφόρο ως αποοξειδωτικό, εξασφαλίζοντας αντοχή στο θραύσιμο υδρογόνου και καλή συγκολλητικότητα.

• Εξαιρετική θερμική αγωγιμότητα και καλή αντοχή στη διάβρωση σε τυπικά περιβάλλοντα ατμού και συμπυκνωμένου.

Αυτό το καθιστά μια ισχυρή και οικονομική επιλογή για την ανίχνευση ατμού των αγωγών διεργασίας, βαλβίδων, οργάνων και βοηθητικού εξοπλισμού.

Προδιαγραφές

Αξία & Πρότυπο

• Υλικό: Φωσφόρος-αξειδωμένος χαλκός, υψηλή υπολειμματική P (Cu-DHP)

• UNS: C12200

• Μορφή του προϊόντος: Χωρίς συγκόλληση σωλήνας χαλκού

• Κεντρικό πρότυπο: ASTM B75 / B75M ∆ιαβρόχιο σωλήνα χαλκού

Ονομασίες ισοδύναμες (για αναφορά)

• EN: Cu-DHP, CW024A

• JIS: C1220 (C1220T για σωλήνα)

• GB: TP2 (φωσφόρος-αποξειδωμένος σωλήνας χαλκού)

• GOST: Δεοξειδωμένο χαλκό τύπου M1Ф που χρησιμοποιείται σε σωλήνες χαλκού GOST 617

Συστήματα κατασκευής

• Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσκευών για την κατασκευή ηλεκτρικών συσκευών

• Παρέχεται είτε:

  • Πλήρως αναψυγμένα (μαλακά περιτυλίγματα / ίσια μήκη)

  • Ελαφριά ή σκληρά, κατόπιν αιτήματος

Τυπικές διαστάσεις για την ανίχνευση ατμού
(Εξαρτάται από το σχεδιασμό· παρακάτω αναφέρονται τα κοινά μεγέθη των ιχνηλατών)

• Εξωτερική διάμετρος (OD): 3/8" (9,52 mm), 1/2" (12,7 mm) που χρησιμοποιούνται συνήθως· 1/4" ′′7/8" OD διαθέσιμο

• Δάχος τοιχώματος: Συνήθως 0,9·1,2 mm για σωλήνες εντοπισμού 3/8"·1/2" OD

• Διάρκεια:

  • Στρογγυλοειδείς κυλίνδρους: έως 50-150 m ανά κυλίνδρο (τυπικό)

  • Διάμετρος ευθείας: 3·6 m πρότυπο, προσαρμοσμένο κατόπιν αιτήματος

Προϋποθέσεις παράδοσης & Τελεία

• Θερμότητα: Προτιμάται το O60 (μαλακό αναψυκτικό) για την ανίχνευση ατμού λόγω της εύκολης κάμψης· διαθέσιμα σκληρά χρώματα (H55/H80 κλπ.) όπου απαιτείται μεγαλύτερη αντοχή

• Τελεία: απλή άκρη, αποστρωμμένη· άλλη παρασκευή τερμάτων κατόπιν αιτήματος

• Επιφάνεια: Καθαρό, φωτεινό ή ελαφρύ οξείδιο, εσωτερική καθαριότητα ελεγχόμενη για την εξυπηρέτηση με ατμό και συμπυκνωμένο

Βασικά χαρακτηριστικά

1. Βελτιστοποιημένο για θερμοκρασίες εντοπισμού ατμού

   • Ο σωλήνας χαλκού C12200 σύμφωνα με την ASTM B75 χρησιμοποιείται ευρέως σε αγωγούς υγρών και ατμών και διατηρεί την αντοχή του σε αυξημένες θερμοκρασίες που είναι χαρακτηριστικές της υπηρεσίας ατμού χαμηλής και μεσαίας πίεσης.

2. Εξαιρετική θερμική αγωγή

   • Η υψηλή θερμική αγωγιμότητα (περίπου 196 W/m·K) επιτρέπει την αποτελεσματική μεταφορά θερμότητας από τον ατμό στη γραμμή ανίχνευσης, μειώνοντας τον αριθμό των ιχνηλατηρίων και την κατανάλωση ατμού.

3. Ανθεκτικότητα στο θραύσιμο υδρογόνου

   • Η αποοξείδωση του φωσφόρου ελαχιστοποιεί το διαλυμένο οξυγόνο και αποτρέπει το θραύσιμο του ατμού (ασθένεια υδρογόνου), μια βασική απαίτηση για χαλκό σε ζεστή, υγρή υπηρεσία.

4. Σημαντική αντοχή στη διάβρωση σε ατμό/οξυγόνο

   • Το C12200 και τα συναφή κράματα Cu-DHP παρουσιάζουν πολύ καλή αντοχή στη γενική διάβρωση και τη διάβρωση σε νερό, ατμόσφαιρα και πολλές βιομηχανικές ατμόσφαιρες, υποστηρίζοντας μακρά διάρκεια ζωής σε ατμομηχανές και ιχνηλατητές.

5. Εύκολη Τυλιγμός, Σχηματισμός και Συνδέση

   • Η εξαιρετική δυνατότητα επεξεργασίας σε κρύο και τα χαρακτηριστικά συγκόλλησης / συγκόλλησης επιτρέπουν σφιχτές στροφές ακτίνας, περιστροφή γύρω από το σωλήνα διεργασίας και αξιόπιστες αρθρώσεις (συναρμολογημένα, συγκόλλητα, εξαρτήματα συμπίεσης).

6. Αποδεδειγμένη Τυποποιημένη Ποιότητα

   • Η ASTM B75 καθορίζει μηχανικές δοκιμές, δοκιμές εύθραυσης υδρογόνου, δοκιμές διαστολής και δοκιμές μη καταστροφικών (επιτάγματος / πίεσης) για σωλήνες χαλκού, εξασφαλίζοντας συνεπή, ανιχνεύσιμη ποιότητα.

7. Κόστος-αποτελεσματικό έναντι ανοξείδωτου για μέτρια συνθήκες

   • Για πολλά σχέδια, το σωλήνα ιχνηλατηρίου χαλκού συνιστάται για υπηρεσία ατμού έως περίπου 400 ° F (204 ° C), όπου είναι συμβατό με το μέσο, προσφέροντας χαμηλότερο κόστος υλικού και εγκατάστασης από το ανοξείδωτο χάλυβα.

Τα Πλεονεκτήματά Μας

Βάσει κοινών ερωτήσεων από μηχανικούς και αγοραστές σωλήνων εντοπισμού ατμού, εδώ είναι πώς αυτό το προϊόν και η προσέγγισή μας για την προμήθεια αντιμετωπίζουν βασικές ανησυχίες:

1Είναι το χαλκό πραγματικά κατάλληλο για την ανίχνευση θερμοκρασίας και πίεσης του ατμού μου;

• Οι κατευθυντήριες γραμμές της μηχανικής δείχνουν ότι οι σωλήνες χαλκού είναι κατάλληλοι όταν η θερμοκρασία κορεσμένου ατμού δεν υπερβαίνει περίπου τους 400 ° F (204 ° C) και όταν η διαδικασία ή το περιβάλλον δεν είναι επιθετικά διαβρωτικό.

• Οι σωλήνες C12200 παρέχονται σε πάχους τοιχώματος που επιλέγονται σύμφωνα με την πίεση σχεδιασμού και τους ισχύοντες κώδικες σωλήνων.μπορούν να παρέχονται βαρύτερα τείχη για πιο έντονο θερμικό κύκλο, όπως συνιστάται από έγγραφα βέλτιστων πρακτικών εντοπισμού ατμού.

Τι προσφέρουμε

• Επισκόπηση της εφαρμογής (πίεση ατμού, θερμοκρασία, μέσο, περιβάλλον) και καθοδήγηση σχετικά με το πότε είναι ιδανικό το χαλκό C12200 και πότε είναι καλύτερη επιλογή το σωλήνα ιχνηλατηρίου ανοξείδωτου χάλυβα 316L.

• Επιλογή πάχους τοίχου και τεκμηρίωση για να ευθυγραμμιστεί με τα εσωτερικά σας πρότυπα και τις προδιαγραφές του έργου.

2. ∆ιατί γίνεται με την καθαριότητα της διάβρωσης και του συμπυκνωμένου; ∆

Οι οδηγοί σχεδιασμού επισημαίνουν ότι ο χαλκός είναι οικονομικός, αλλά τα προϊόντα διάβρωσης μπορούν να μολύνουν παγίδες και όργανα αν η χημεία του νερού είναι κακή.

Η προσέγγισή μας

• Προμηθεύουμε C12200 από ελεγχόμενη χημεία Cu-DHP λιών με πολύ χαμηλά επίπεδα ακαθαρσίας και αποδεδειγμένη εξυπηρέτηση σε ατμό, νερό, και συστήματα ανταλλαγής θερμότητας.

• Κατόπιν αιτήματος, μπορούμε να παρέχουμε:

  • Προκαθαρισμένοι / εσωτερικά καθαρισμένοι σωλήνες για κρίσιμα συστήματα ατμού/οξυγόνου

  • Οδηγίες σχετικά με τη συμβατότητα με το πρόγραμμα επεξεργασίας συμπυκνωμένου

  • Εναλλακτικές λύσεις ιχνηλατηρίου 316L για υπηρεσίες υψηλής διαβρωτικότητας ή ρύπανσης

3.Πώς μπορώ να ξέρω ότι ο σωλήνας πληροί τις απαιτήσεις ASTM B75 και του σχεδίου για την ασφάλεια ποιότητας;

Η ASTM B75/B75M ορίζει αυστηρές απαιτήσεις για χημικές, μηχανικές ιδιότητες, δοκιμές διαστολής, δοκιμές εύθραυσης υδρογόνου και μη καταστροφικές δοκιμές αδιάβρωστων σωλήνων χαλκού.

Τι παρέχουμε

• Έκθεση δοκιμής υλικού (EN 10204 3.1) που περιλαμβάνει:

  • Χημική ανάλυση (Cu, P και υπολείμματα)

  • Αποτελέσματα δοκιμής ελαστικότητας και σκληρότητα

  • Δοκιμές διεύρυνσης/ευθυγράμμισης κατά περίπτωση

  • Δοκιμές με κυματισμό ρεύματος ή υδροστατικές/πνευματικές δοκιμές, όπου ορίζεται

• Πλήρης ιχνηλασιμότητα με θερμότητα, κυλίνδρους και δέσμες, καθώς και συσκευασία και σήμανση σύμφωνα με τις προδιαγραφές ASTM/πελάτη.

4.Πορώ να πάρω σωλήνα εντοπισμού σε μεγάλους τύπους και με αξιόπιστες επιδόσεις κάμψης;

Οι κατευθυντήριες γραμμές σχεδιασμού για την ανίχνευση ατμού τονίζουν τη χρήση 3/8 "και 1/2" OD χαλκού ή ανοξείδωτου σωλήνα σε μεγάλες συνεχείς διαδρομές για αποτελεσματική εγκατάσταση.

Τα πλεονεκτήματά μας εδώ

• Τα μαλακά κατεψυγμένα κυλίνδρια C12200 με εξαιρετική ευελιξία (τυπική ελαστικότητα O60 220-260 MPa με επιμήκυνση ≥ 40%) επιτρέπουν σφιχτό τυλίγμα γύρω από τις γραμμές επεξεργασίας χωρίς ρυτίδες.

• Οι κυλινδρικές σπείρες ελαχιστοποιούν τις αρθρώσεις και τα σημεία διαρροής, μειώνοντας τον χρόνο εγκατάστασης και τον κίνδυνο συντήρησης.

5.Τι θα γινόταν αν χρειαζόμουν ισοδύναμα βαθμούς για έργα πολλαπλών προτύπων?

Τα παγκόσμια έργα συχνά αναμειγνύουν την τεκμηρίωση ASTM, EN, JIS, GB και GOST.

Υποστηρίζουμε

• Διασταυρούμενη χαρτογράφηση προτύπων (ASTM ¥ EN ¥ JIS ¥ GB ¥ GOST) σε φύλλα δεδομένων και πιστοποιητικά

• Μεικτή τυποποιημένη σήμανση εάν η τεκμηρίωσή σας απαιτεί και τις δύο ονομασίες UNS και τοπικές ονομασίες

Χημική σύνθεση

Μηχανικές ιδιότητες

Εφαρμόσιμα πρότυπα

ASTM (ΗΠΑ)

• ΑΣTM B75/B75M ∆ιαβρόμικος χαλκός σωλήνας (καλύπτει τα UNS C12000 και C12200).

• ΑΣTM Β280 ∆ιαβρόχιο σωλήνα χαλκού για κλιματισμό και ψύξη (C12200).

• ΑΣTM Β111 ∆εύκους σωλήνες συμπυκνωτή και εναλλάκτη θερμότητας από χαλκό και κράμα χαλκού.

EN (Ευρώπη)

• Το πρότυπο EN 12449 ∆όχτυα και κράματα χαλκού ∆όχτυα χωρίς συγκόλληση, στρογγυλοί σωλήνες γενικών χρήσεων (Cu-DHP, CW024A).

• EN 13600 / EN 1057 ∆ιαπρόσθετα πρότυπα για σωλήνες χαλκού για ηλεκτρικές και υδραυλικές εφαρμογές.

GB (Κίνα)

• GB/T 5231 Ορισμός και χημική σύνθεση του σφυρηλατημένου χαλκού και των κραμάτων χαλκού (TP2).

• GB/T 1527 ∆ημιουργία σωλήνων από χαλκό και κράματα χαλκού.

• GB/T 18033 ∆ιαφάνεια για αγωγούς νερού και αερίου από χαλκό.

ΔΕΣ (Ιαπωνία)

• JIS H3300 ∆ιαβρόχια σωλήνες και σωλήνες από χαλκό και κράμα χαλκού (συμπεριλαμβάνεται το C1220T).

GOST (Ρωσία / ΚΑΚ)

• ΓΚΟΣΤ 617-2006 Γύρω σωλήνες χαλκού και χαλκού γενικής χρήσης Τεχνικές προϋποθέσεις (εφαρμόζεται σε σωλήνες χαλκού τύπου M1/M1Ф).

Πεδία εφαρμογής

Γενικοί τομείς εφαρμογής

Χάρη στην υψηλή θερμική αγωγιμότητα, την καλή αντοχή στη διάβρωση και την εξαιρετική διαμόρφωση, οι σωλήνες C12200 / Cu-DHP χρησιμοποιούνται ευρέως σε:

• Ατμοδιωκτικά και ατμοδρόμια

• Μηχανές για την παραγωγή ηλεκτρικών συσσωρευτών

• Σωλήνες κλιματισμού και ψύξης

• Διανομή ζεστού και κρύου νερού

• Σωλήνες χημικών και επεξεργαστικών εγκαταστάσεων (μη επιθετικά μέσα)

Ειδικές χρήσεις σε συστήματα εντοπισμού και ανίχνευσης ατμού

1. Ανίχνευση ατμού των αγωγών διεργασίας

2. Ατμομηχανές διανομής

3. Βαλβίδες, όργανα και βοηθητικός εξοπλισμός

4. Εφαρμογές για ανταλλακτές θερμότητας και περιτυλίγματα

5. Υπηρεσίες κτιρίων και χρήση ατμού HVAC
