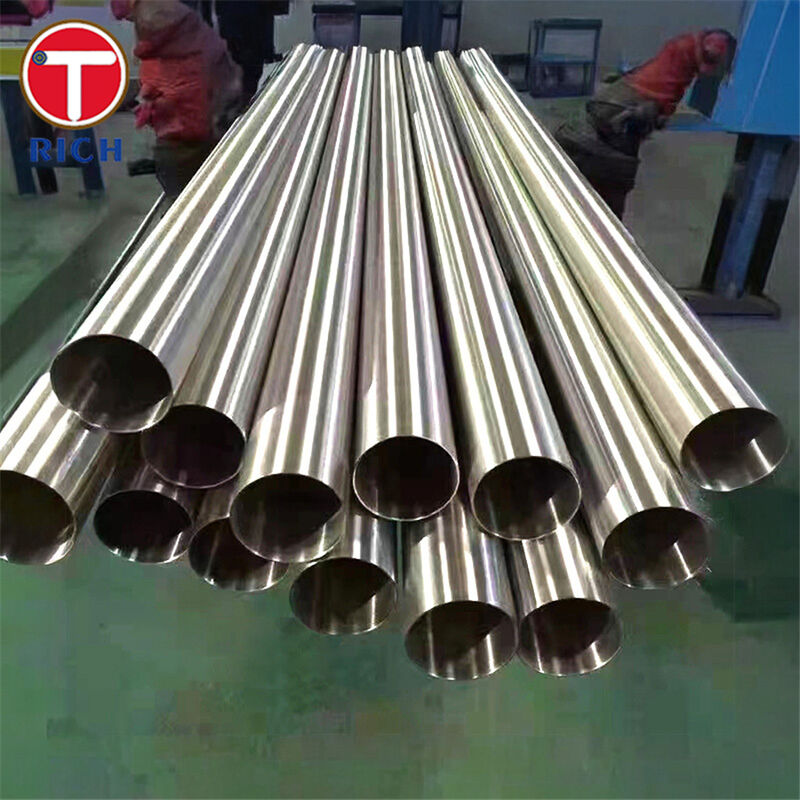

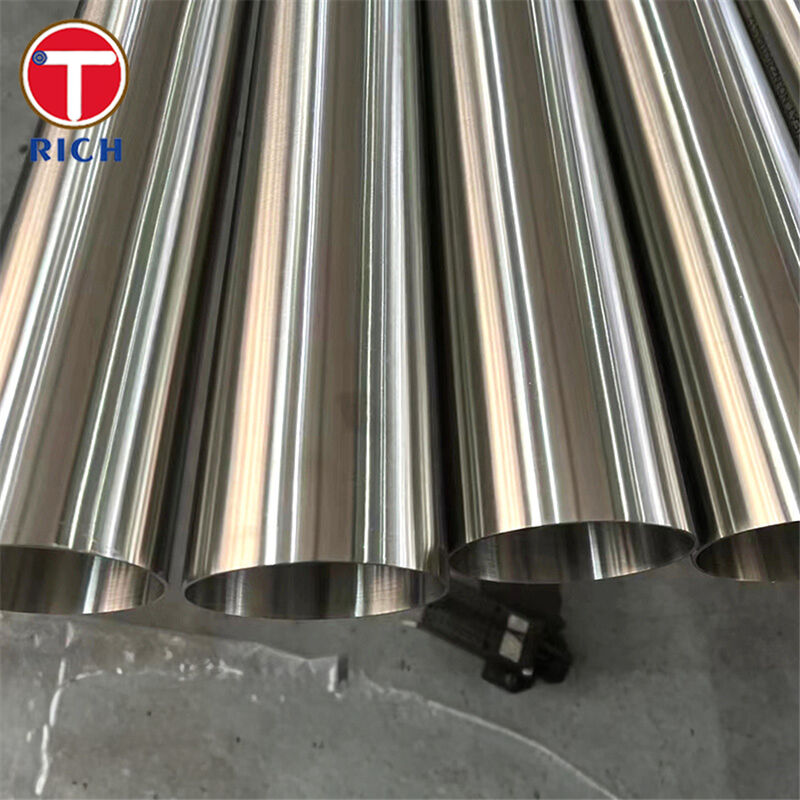

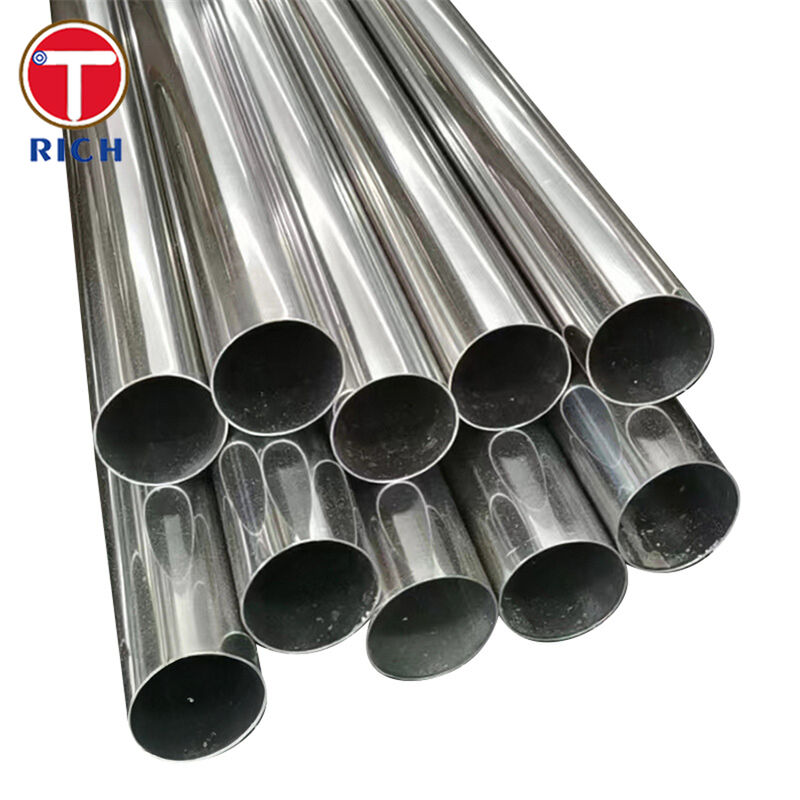

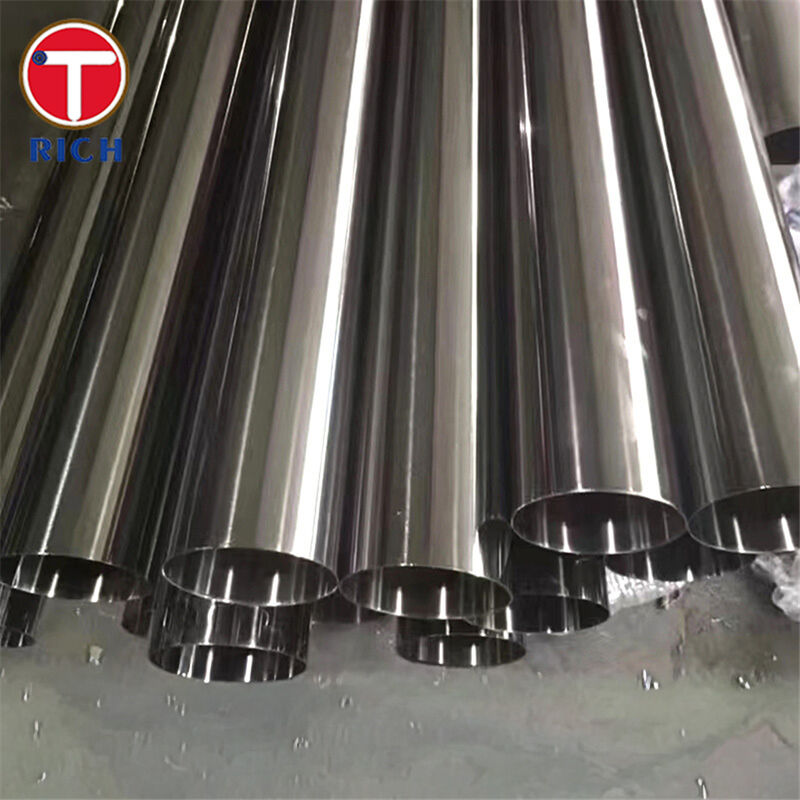

Σωλήνες από ανοξείδωτο χάλυβα ISO 2037 Σωλήνες υγιεινής από ανοξείδωτο χάλυβα για τη βιομηχανία τροφίμων

Υλικό

Οι σωλήνες υγιεινής ISO 2037 από ανοξείδωτο χάλυβα είναι σωλήνες από ανοξείδωτο χάλυβα ωστενίτη, χωρίς ραφή ή συγκολλημένοι, σχεδιασμένοι ειδικά για υγιεινή χρήση στη βιομηχανία τροφίμων. Το πρότυπο ISO 2037 ορίζει διαστάσεις, ανοχές, τραχύτητα επιφάνειας και υγιεινές απαιτήσεις για ευθείς σωλήνες από ανοξείδωτο χάλυβα που χρησιμοποιούνται στον τομέα των τροφίμων, διασφαλίζοντας εύκολο καθαρισμό και ασφάλεια των προϊόντων.

Οι τυπικές ποιότητες για τους σωλήνες ISO 2037 είναι:

• AISI 304 / 304L (EN 1.4301 / 1.4307)

• AISI 316 / 316L (EN 1.4401 / 1.4404) – Με κράμα Mo για υψηλότερη αντοχή στη διάβρωση

• AISI 321 (EN 1.4541) – Σταθεροποιημένο με Ti για καλύτερη αντοχή στην ευαισθητοποίηση και σε υπηρεσία υψηλής θερμοκρασίας

Αυτές οι ποιότητες συνδυάζουν εξαιρετική αντοχή στη διάβρωση, συγκολλησιμότητα και μορφοποίηση, καθιστώντας τις την τυπική επιλογή για σωληνώσεις τροφίμων, γαλακτοκομικών προϊόντων και ποτών.

Προδιαγραφές

• Πρότυπο

  • ISO 2037:1992 “Σωλήνες από ανοξείδωτο χάλυβα για τη βιομηχανία τροφίμων”

  • Περιφερειακές υιοθετήσεις όπως BH GSO ISO 2037:2017

• Τυπικές ποιότητες χάλυβα

  • AISI 304 / 304L / 316 / 316L / 321

  • Ισοδύναμα EN: 1.4301, 1.4307, 1.4401, 1.4404, 1.4541

• Διαδικασία κατασκευής

  • Συγκολλημένοι ή σωλήνες χωρίς ραφή

  • Λύση-ανόπτηση και τουρσί, με προαιρετική μηχανική/ηλεκτρο-γυαλισμένη εσωτερική επιφάνεια

  • Συγκολλήσεις με κυλίνδρους ή λείανση για διατήρηση της εσωτερικής ομαλότητας για υγιεινή χρήση

• Διαστάσεις (τυπικό εύρος ISO 2037)

  • Εξωτερική διάμετρος: περίπου 25–101,6 mm που χρησιμοποιείται ευρέως σε εργοστάσια τροφίμων και ποτών

  • Πάχος τοιχώματος: σειρές σύμφωνα με τους πίνακες ISO 2037; κοινά υγιεινά μεγέθη γύρω στα 1,5–3,0 mm (οι ακριβείς τιμές εξαρτώνται από τη σειρά OD)

• Φινίρισμα επιφάνειας & Τραχύτητα

  • Το εσωτερικό φινίρισμα είναι συνήθως φωτεινό-ανόπτηση και/ή μηχανικά γυαλισμένο

  • Τραχύτητα: οι υγιεινές γραμμές τροφίμων και ποτών συνήθως καθορίζουν Ra ≤ 0,8 μm (32 μin) στην επιφάνεια επαφής με το προϊόν για ελαχιστοποίηση του βιοφίλμ και διευκόλυνση του καθαρισμού.

• Άκρα σωλήνων

  • Κομμένα τετράγωνα, απογρεζωμένα, κατάλληλα για τροχιακή συγκόλληση

  • Προαιρετικά προ-συναρμολογημένα υγιεινά δακτυλίδια/άκρα σφιγκτήρα για γρήγορη εγκατάσταση

Κύρια χαρακτηριστικά

1. Υγιεινή εσωτερική επιφάνεια
   Ο ελεγχόμενος τραχύτητα επιφάνειας (τυπικά Ra ≤ 0,8 μm) και οι συγκολλήσεις χωρίς ρωγμές μειώνουν την προσκόλληση βακτηρίων και υποστηρίζουν τον αποτελεσματικό καθαρισμό CIP/SIP.

2. Εξαιρετική αντοχή στη διάβρωση
   Τα 304/304L παρέχουν ισχυρή αντοχή για ουδέτερα μέσα. Τα 316/316L προσθέτουν μολυβδαίνιο για ισχυρότερη αντοχή σε προϊόντα τροφίμων που περιέχουν χλωριούχα ή όξινα και χημικά καθαρισμού.

3. Συνεπείς ανοχές διαστάσεων
   Το ISO 2037 θέτει αυστηρές ανοχές για OD, πάχος τοιχώματος και ευθύτητα, δίνοντας αξιόπιστη εφαρμογή με τυποποιημένους σφιγκτήρες, εξαρτήματα και βαλβίδες.

4. Υψηλή μηχανική ακεραιότητα
   Οι ωστενιτικοί ανοξείδωτοι χάλυβες προσφέρουν υψηλή αντοχή σε εφελκυσμό, ελατότητα και σκληρότητα, διατηρώντας την ακεραιότητα υπό πίεση, δόνηση και συχνή θερμική κυκλοφορία.

5. Εξαιρετική συγκολλησιμότητα
   Οι ποιότητες “L” χαμηλού άνθρακα (304L, 316L) και το σταθεροποιημένο 321 ελαχιστοποιούν την ευαισθητοποίηση και τη διακοκκώδη διάβρωση στις θερμικά επηρεασμένες ζώνες, επιτρέποντας αξιόπιστη τροχιακή συγκόλληση TIG χωρίς θερμική επεξεργασία μετά τη συγκόλληση.

6. Πλήρης ιχνηλασιμότητα & τεκμηρίωση
   Οι σωλήνες ISO 2037 παρέχονται συνήθως με πιστοποιητικά υλικών EN 10204 3.1, τεκμηρίωση φινιρίσματος επιφάνειας και προαιρετικές αναφορές τραχύτητας και ενδοσκοπίου, βοηθώντας τους χρήστες να πληρούν τα καθεστώτα HACCP, ISO 22000 και συναφή καθεστώτα ασφάλειας τροφίμων.

Τα πλεονεκτήματά μας

1. “Είναι η εσωτερική επιφάνεια πραγματικά αρκετά καθαρή και υγιεινή;”

Ερώτηση: Κίνδυνος βιοφίλμ, υπολειμμάτων ή μόλυνσης σε γραμμές προϊόντων και κυκλώματα CIP.

Το πλεονέκτημά μας:

• Καθορίζουμε και ελέγχουμε την εσωτερική τραχύτητα γύρω από Ra ≤ 0,8 μm, ευθυγραμμισμένο με την επικρατούσα καθοδήγηση της βιομηχανίας τροφίμων για υγιεινές επιφάνειες και προσφέρουμε ακόμη καλύτερα φινιρίσματα κατόπιν αιτήματος.

• Οι ραφές συγκόλλησης εξομαλύνονται (κυλινδρικές/λείανση) και ενδοσκοπικά όπου απαιτείται για την αποφυγή ρωγμών και νεκρών σημείων.

• Κάθε παρτίδα μπορεί να παρασχεθεί με επαλήθευση φινιρίσματος επιφάνειας (αναφορές προφιλομέτρου ή αντιπροσωπευτικά πιστοποιητικά Ra), υποστηρίζοντας την επικύρωση των διαδικασιών καθαρισμού σας.

2. “Ποια ποιότητα πρέπει να χρησιμοποιήσω, 304 ή 316L, και θα επιβιώσει στα μέσα και τα χημικά καθαρισμού μου;”

Ερώτηση: Διάβρωση με κοιλώματα ή ρωγμές λόγω διάβρωσης από χλωριούχα, οξέα, αλκάλια και επιθετικά μέσα CIP.

Το πλεονέκτημά μας:

• Παρέχουμε επιλογή υλικού με βάση την εφαρμογή:

  • 304 / 304L για γενικά γαλακτοκομικά προϊόντα και ουδέτερα μέσα χαμηλού χλωριούχου.

  • 316 / 316L για άλμη, σάλτσες, χυμούς φρούτων και επιθετικά καθεστώτα CIP/SIP.

  • 321 για γραμμές υψηλής θερμοκρασίας (π.χ. ζεστό λάδι, ατμός, αποστείρωση υψηλής θερμοκρασίας) όπου η αντοχή στην ευαισθητοποίηση είναι κρίσιμη.

• Η τεχνική υποστήριξη περιλαμβάνει την ανασκόπηση των μέσων, της θερμοκρασίας και των κύκλων καθαρισμού σας για να προτείνουμε την βέλτιστη ποιότητα με κατάλληλο περιθώριο διάβρωσης.

3. “Μπορώ να ενσωματώσω σωλήνες ISO 2037 σε ένα εργοστάσιο μικτού προτύπου (ASTM, EN/DIN);”

Ερώτηση: Συμβατότητα μεταξύ ISO 2037 και άλλων κοινών υγειονομικών προτύπων σωλήνων όπως ASTM A270, EN 10357/DIN 11850 και JIS G3447.

Το πλεονέκτημά μας:

• Παρέχουμε σωλήνες ISO 2037 με διαστάσεις εναρμονισμένες με τις ευρωπαϊκές υγιεινές σειρές σωλήνων (EN 10357 / πρώην DIN 11850), οι οποίες χρησιμοποιούνται ευρέως σε εργοστάσια τροφίμων και ποτών της ΕΕ.

• Μπορούν να προσφερθούν επιλογές διπλής συμμόρφωσης (π.χ. ISO 2037 + EN 10357 ή ISO 2037 + ASTM A270) όπου οι ανοχές σχεδιασμού το επιτρέπουν, απλοποιώντας την ενσωμάτωση σε παγκόσμια έργα.

• Διατίθενται αντίστοιχα υγιεινά εξαρτήματα (καμπύλες, διακλαδώσεις, μειωτήρες, δακτυλίδια) σε διαστάσεις ISO 2037/EN 10357, διασφαλίζοντας μεταβάσεις χωρίς διαρροές και τυποποιημένες συνδέσεις σφιγκτήρα.

4. “Πώς γνωρίζω ότι οι σωλήνες πληρούν τις απαιτήσεις τεκμηρίωσης ασφάλειας και ποιότητας των τροφίμων;”

Ερώτηση: Έλεγχος συμμόρφωσης (HACCP, ISO/FSSC 22000), επιθεωρήσεις πελατών και κανονιστικών ρυθμίσεων.

Το πλεονέκτημά μας:

• Πιστοποιητικά EN 10204 3.1 με πλήρη ιχνηλασιμότητα θερμότητας, χημική σύνθεση και μηχανικές ιδιότητες.

• Προαιρετικές πρόσθετες δοκιμές:

  • Δοκιμή στροβιλισμού ή υδροστατική δοκιμή συγκολλήσεων

  • Επιθεώρηση ενδοσκοπίου της εσωτερικής επιφάνειας

  • Αναφορές μέτρησης τραχύτητας σε αντιπροσωπευτικά δείγματα

• Σαφή διασταύρωση με διεθνή πρότυπα (ISO/ASTM/EN/JIS/GB/GOST) για την απλοποίηση των πακέτων προδιαγραφών και τεκμηρίωσης.

5. “Μπορώ να πάρω τον σωλήνα στα ακριβή μήκη και κατασκευές που χρειάζεται το έργο μου;”

Ερώτηση: Κόστος εγκατάστασης, χρόνος συγκόλλησης στο εργοτάξιο και πολυπλοκότητα διάταξης.

Το πλεονέκτημά μας:

• Μεγάλη γκάμα αποθεμάτων σε κοινούς συνδυασμούς OD και τοιχώματος σύμφωνα με τη σειρά ISO 2037/EN 10357 με σύντομους χρόνους παράδοσης.

• Παροχή κοπής κατά μήκος, προκατασκευασμένα πηνία, U-καμπύλες και συλλέκτες για μείωση της συγκόλλησης στο πεδίο.

• Τεχνική υποστήριξη για δρομολόγηση, κλίση (για αποστράγγιση) και αποστραγγισιμότητα για να σας βοηθήσουμε να σχεδιάσετε υγιεινά συστήματα σωληνώσεων με ελάχιστα νεκρά σημεία.

Χημική Σύνθεση

Μηχανικές ιδιότητες

Εφαρμοστέα Πρότυπα

Ενώ το ISO 2037 είναι το κύριο πρότυπο προϊόντος, τα ισοδύναμα ή σχετικά πρότυπα σε άλλα συστήματα περιλαμβάνουν:

• ISO

  • ISO 2037:1992 – Σωλήνες από ανοξείδωτο χάλυβα για τη βιομηχανία τροφίμων

• ASTM (ΗΠΑ)

  • ASTM A270 – Σωλήνες υγιεινής από ανοξείδωτο χάλυβα χωρίς ραφή και συγκολλημένοι για υπηρεσία γαλακτοκομικών και βιομηχανίας τροφίμων

  • ASTM A269 – Σωλήνες από ανοξείδωτο χάλυβα ωστενίτη χωρίς ραφή και συγκολλημένοι για γενική χρήση

  • ASTM A249 – Προδιαγραφή συγκολλημένων σωλήνων που αναφέρεται συχνά για πρόσθετες μηχανικές/δοκιμές κάμψης σε υγιεινούς σωλήνες

• EN / DIN (Ευρώπη)

  • EN 10357 (πρώην DIN 11850) – Συγκολλημένοι σωλήνες από ανοξείδωτο χάλυβα για βιομηχανίες τροφίμων, χημικών και συναφών βιομηχανιών

• GOST (Ρωσία & ΚΑΚ)

  • GOST 9941 – Σωλήνες χωρίς ραφή ψυχρής διαμόρφωσης από ανθεκτικό στη διάβρωση χάλυβα υψηλής κράσης, που χρησιμοποιούνται ως βάση σωλήνων από ανοξείδωτο χάλυβα σε συστήματα υψηλής καθαρότητας και πίεσης, συμπεριλαμβανομένων εφαρμογών που σχετίζονται με τρόφιμα

• JIS (Ιαπωνία)

  • JIS G3447 – Υγιεινοί σωλήνες από ανοξείδωτο χάλυβα για υπηρεσία γαλακτοκομικών και βιομηχανίας τροφίμων

• GB (Κίνα)

  • GB/T 12771 – Συγκολλημένοι σωλήνες από ανοξείδωτο χάλυβα για μεταφορά υγρών, που χρησιμοποιούνται συνήθως για σωληνώσεις τροφίμων και ποτών σε συνδυασμό με συγκεκριμένες υγειονομικές απαιτήσεις

  • Σχετικά: GB/T 14975 και GB/T 14976 για σωλήνες από ανοξείδωτο χάλυβα χωρίς ραφή

Οι σωλήνες ISO 2037 μας μπορούν να επιλεγούν και να τεκμηριωθούν ώστε να ευθυγραμμίζονται με αυτά τα πλαίσια, επιτρέποντας εύκολη προδιαγραφή σε διεθνή έργα τροφίμων και ποτών.

Πεδία εφαρμογής

Γενικά

Οι υγιεινοί σωλήνες από ανοξείδωτο χάλυβα ISO 2037 χρησιμοποιούνται όπου πρέπει να υποβληθούν σε επεξεργασία, μεταφορά ή καθαρισμό τρόφιμα, ποτά ή συναφή προϊόντα σε ένα υγιεινό, ανθεκτικό στη διάβρωση σύστημα αγωγών. Ο συνδυασμός καθαρισμού, ανθεκτικότητας και αντοχής στη διάβρωση του ανοξείδωτου χάλυβα το καθιστά το κυρίαρχο υλικό για σωληνώσεις σε επαφή με τρόφιμα.

Τυπικές βιομηχανικές χρήσεις και λειτουργίες γραμμών

1. Γαλακτοκομικά προϊόντα & Γαλακτοκομικά συστατικά

   • Γραμμές υποδοχής και μεταφοράς ωμού γάλακτος

   • Συστήματα παστερίωσης και UHT

   • Σωληνώσεις κρέμας, ορού γάλακτος, λακτόζης και συμπυκνωμένου γάλακτος

   • Γραμμές επιστροφής/παροχής CIP και συλλέκτες καθαρισμού

2. Ποτά, ζυθοποιία & αναψυκτικά

   • Γραμμές ζυθοποιίας (ζυθογλεύκος, μπύρα, φιλτράρισμα και μεταφορά λαμπρής μπύρας)

   • Γραμμές συμπυκνωμάτων ανθρακούχων ποτών και χυμών

   • Συλλέκτες σιροπιού, γεύσης και ανάμειξης

   • Βρόχοι επαφής με CO₂ και ανθράκωσης όπου ο υγιεινός σχεδιασμός είναι απαραίτητος

3. Επεξεργασία φρούτων, λαχανικών & ζάχαρης

   • Μεταφορά χυμού, πουρέ και συμπυκνώματος

   • Διανομή σιροπιού ζάχαρης και υγρού γλυκαντικού

   • Γραμμές όξινων προϊόντων και γεύσης όπου προτιμάται το 316L για αντοχή σε κοιλώματα

4. Κρέας, πουλερικά, θαλασσινά & έτοιμα γεύματα

   • Κυκλώματα έγχυσης άλμης και μαρινάδας

   • Σωληνώσεις συστημάτων μαγειρέματος, ψύξης και ζεματίσματος

   • Γραμμές διανομής πλύσης και καθαρισμού

5. Βρώσιμα έλαια, λίπη & σάλτσες

   • Μεταφορά εξευγενισμένου ελαίου και λίπους

   • Σάλτσες, σάλτσες και καρυκεύματα υψηλού ιξώδους

   • Τμήματα θερμής πλήρωσης και αποστείρωσης υψηλής θερμοκρασίας, που χρησιμοποιούν συχνά 321 ή 316L

6. Βοηθητικά προγράμματα & Υποστήριξη διεργασιών

   • Νερό διεργασίας, καθαρισμένο νερό και επιστροφή συμπυκνωμάτων

   • Διανομή ατμού και γραμμές συμπυκνωμάτων (με κατάλληλες ποιότητες υψηλής θερμοκρασίας)

   • Κυκλώματα CIP και SIP (αλκαλικά και όξινα διαλύματα καθαρισμού, απολυμαντικά)想·
