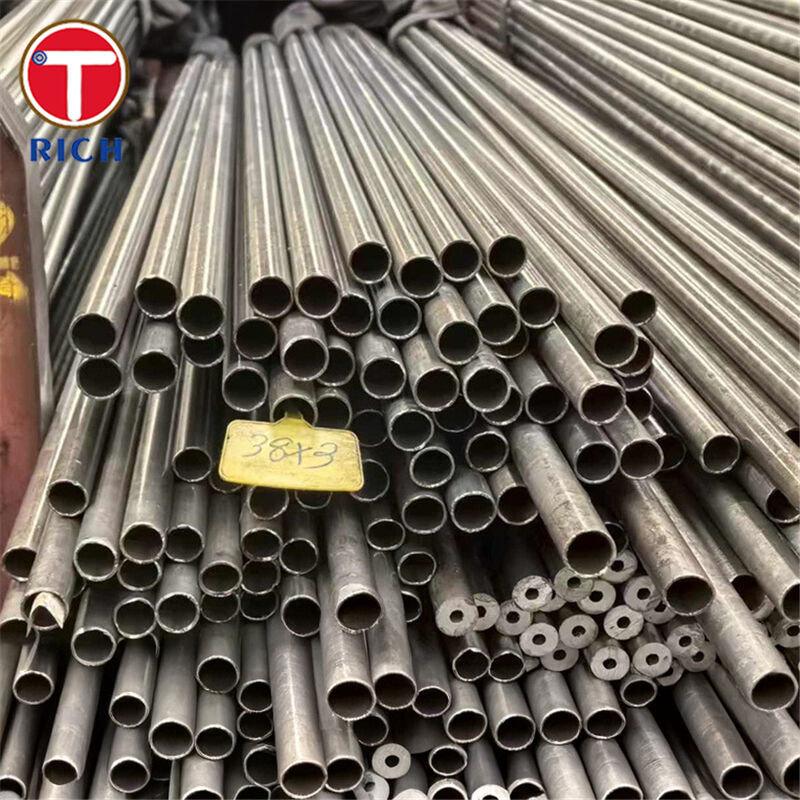

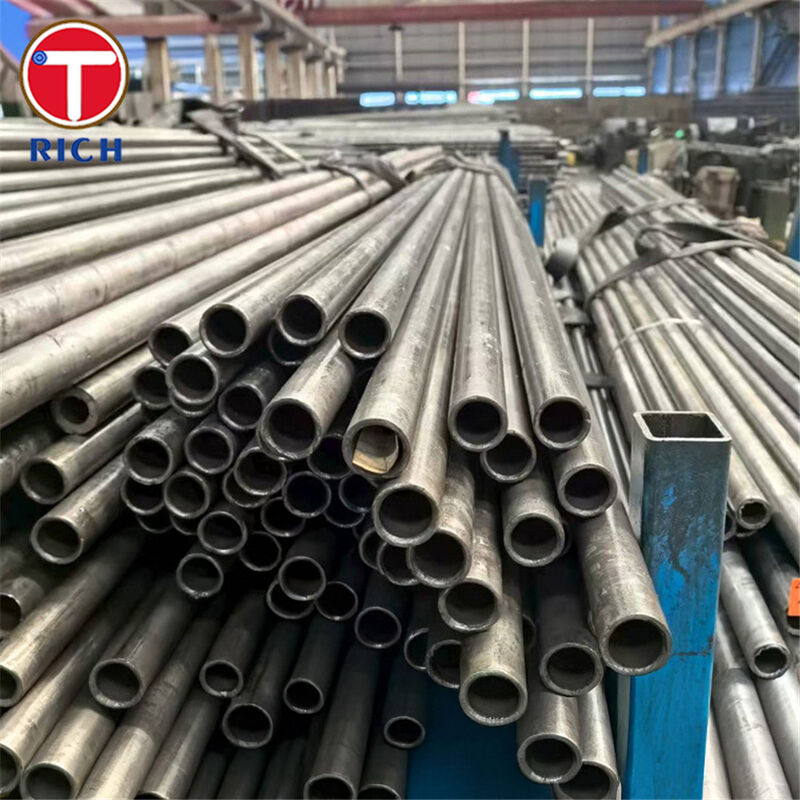

AISI SAE 8617H Σωλήνες ακριβείας για ρουλεμάν με θήκη χαμηλού κράματος-σκληρυντικό χάλυβα
1. Επισκόπηση υλικού
Το AISI/SAE 8617H (UNS H86170) είναι χάλυβας με χαμηλή περιεκτικότητα σε άνθρακα από κράμα νικελίου-χρωμίου-μολυβδαινίου που σκληραίνει τη θήκη. Έχει σχεδιαστεί για να παρέχει ένα πολύ σκληρό, ανθεκτικό στη φθορά επιφανειακό στρώμα μετά την ενανθράκωση, ενώ διατηρεί έναν σκληρό, ανθεκτικό στην κόπωση πυρήνα.
Σε αυτό το προϊόν, το 8617H παρέχεται ως σωλήνες ακριβείας χωρίς ραφή, ψυχρής έλξης, ειδικά βελτιστοποιημένοι για εξαρτήματα ρουλεμάν όπως εξωτερικοί και εσωτερικοί δακτύλιοι, χιτώνια και δακτύλιοι. Η ποιότητα αναγνωρίζεται ως χάλυβας ποιότητας ρουλεμάν ενανθράκωσης στις διεθνείς προδιαγραφές και ως κράμα ελεγχόμενης σκληρυνσιμότητας, καθιστώντας το ιδιαίτερα κατάλληλο για εφαρμογές αντιτριβικών ρουλεμάν.
2. Προδιαγραφές
Βαθμός & χαρακτηρισμός
-
Ποιότητα χάλυβα: AISI/SAE 8617H
-
Αριθμός UNS: H86170
-
Τύπος: Χάλυβας χαμηλής περιεκτικότητας σε κράμα Ni–Cr–Mo, σκληρυνόμενος χάλυβας, ποιότητας ρουλεμάν
Φόρμα προϊόντος
-
Μηχανική σωλήνωση χωρίς ραφή / σωλήνες ακριβείας
-
Οδός κατασκευής: κοιλότητες διάτρησης εν θερμώ, κρύο τράβηγμα ή κρύο φινίρισμα, ακολουθούμενο από θερμική επεξεργασία (κανονικοποιημένη, ανακούφιση από το στρες ή σβήσιμο και μετριασμό όπως συμφωνήθηκε με τον πελάτη)
-
Χαρακτηριστικά σωλήνων ακριβείας: αυστηρές ανοχές διαστάσεων και ελεγχόμενη μέγιστη τραχύτητα επιφάνειας σύμφωνα με τα αναγνωρισμένα πρότυπα σωλήνων ακριβείας
Εύρος διαστάσεων (τυπικό, προσαρμόσιμο)
-
Εξωτερική διάμετρος: έως περίπου 380 mm για σωλήνες χωρίς ραφή ακριβείας, ανάλογα με το συγκεκριμένο πρότυπο και τον τρόπο κατασκευής
-
Πάχος τοιχώματος: από τμήματα λεπτού τοιχώματος για κλουβιά έως βαρύτερα τοιχώματα για μανίκια και δαχτυλίδια ρουλεμάν
-
Μήκη: σταθερά ή τυχαία. διαθέσιμες επιλογές κοπής σε μήκος για εξαρτήματα ρουλεμάν
Προϋποθέσεις παράδοσης
-
+C (ψυχρό τράβηγμα/σκληρό)
-
+LC (ψυχρή έλξη/μαλακό)
-
+SR (ανακουφίζεται από το άγχος)
-
+A (ανοπτημένη)
-
+N (κανονικοποιημένο)
-
Q+T (σβησμένο και μετριασμένο, συμπεριλαμβανομένων των κύκλων σκλήρυνσης θήκης όπως απαιτείται)
Τυπικές επιλογές προμήθειας
-
Ίσιοι σωλήνες για κατεργασία σε δακτυλίους ρουλεμάν και μανίκια
-
Σωλήνες σε σχήμα σχεδόν διχτυού για περιβλήματα ρουλεμάν και δακτυλίους ακριβείας
-
Πιστοποιητικά υλικού σύμφωνα με το EN 10204 3.1 ή 3.2 διαθέσιμα κατόπιν αιτήματος
3. Βασικά χαρακτηριστικά
-
Βελτιστοποιημένο για ενανθράκωση και σκλήρυνση θήκης
-
Ο άνθρακας στην περιοχή περίπου 0,14-0,20% σε συνδυασμό με νικέλιο, χρώμιο και μολυβδαίνιο παρέχει εξαιρετική σκληρότητα και σταθερό βάθος θήκης μετά την ενανθράκωση.
-
Ο χάλυβας αναπτύσσει μια επιφάνεια υψηλής σκληρότητας για αντοχή στη φθορά και στο τρύπημα, με σκληρό πυρήνα που μπορεί να αντέξει τα φορτία κρούσης και κάμψης.
-
Σκληρός, όλκιμος πυρήνας για αξιοπιστία ρουλεμάν
-
Μετά από κατάλληλο σβήσιμο και σκλήρυνση, το 8617H επιτυγχάνει υψηλή αντοχή σε εφελκυσμό με καλή επιμήκυνση και μείωση της επιφάνειας, παρέχοντας αντοχή στο ράγισμα του πυρήνα και την κόπωση από κάμψη.
-
Ακρίβεια διαστάσεων και επιφάνειας
-
Οι σωλήνες ακριβείας ψυχρής έλξης παρέχουν στενή εξωτερική διάμετρο, εσωτερική διάμετρο και ανοχές πάχους τοιχώματος και ελεγχόμενη τραχύτητα επιφάνειας, μειώνοντας το όριο μηχανικής κατεργασίας και βελτιώνοντας τη συνοχή του δρόμου.
-
Καθαριότητα ποιότητας ρουλεμάν
-
Όταν παρέχεται ως υλικό ποιότητας ρουλεμάν, η διαδρομή κατασκευής χάλυβα επικεντρώνεται σε χαμηλά εγκλείσματα, ελεγχόμενο οξυγόνο και σταθερή μικροκαθαριότητα, τα οποία είναι κρίσιμα για τη διάρκεια ζωής κόπωσης από την επαφή κύλισης.
-
Εύκαμπτο παράθυρο θερμικής επεξεργασίας
-
Η χημεία Ni–Cr–Mo και η καθορισμένη σκληρυνσιμότητα υποστηρίζουν σταθερή απόκριση σε συστήματα ενανθράκωσης, ενανθρακοποίησης και σβέσης και μετριασμού, επιτρέποντας στους πελάτες να προσαρμόσουν το βάθος της θήκης και τη σκληρότητα του πυρήνα στα σχέδια των ρουλεμάν τους.
4. Τα πλεονεκτήματά μας
4.1 "Μπορείτε να εγγυηθείτε σταθερό βάθος και σκληρότητα θήκης για αγώνες ρουλεμάν;"
Χρησιμοποιούμε το 8617H ως χάλυβα ρουλεμάν ενανθράκωσης με ελεγχόμενη χημεία, καθαριότητα και σκληρότητα κατάλληλο για εφαρμογές ρουλεμάν. Οι οδοί διεργασιών και οι θερμικές επεξεργασίες επιλέγονται για να δώσουν αξιόπιστα αποτελέσματα ενανθράκωσης ή ενανθρακοποίησης, με το βάθος της θήκης και τη σκληρότητα της επιφάνειας να επαληθεύονται μέσω τυπικών τραβέρσες σκληρότητας και μεταλλογραφίας. Η σκληρότητα του πυρήνα και οι μηχανικές ιδιότητες επικυρώνονται σε κάθε θερμότητα ή παρτίδα και τεκμηριώνονται στα πιστοποιητικά δοκιμής του μύλου.
4.2 "Πώς ελέγχετε την ανοχή διαστάσεων και την ποιότητα της επιφάνειας των σωλήνων;"
Οι σωλήνες μας κατασκευάζονται ως προϊόντα ακριβείας ψυχρής έλξης σύμφωνα με αναγνωρισμένα πρότυπα σωλήνων ακριβείας. Αυτό εξασφαλίζει αυστηρές ανοχές στην εξωτερική διάμετρο και πάχος τοιχώματος, καλή ευθύτητα και καθορισμένη μέγιστη τραχύτητα επιφάνειας. Πρόσθετη λείανση ή λείανση μπορεί να παρέχεται όταν απαιτούνται εξαιρετικά λεπτά φινιρίσματα επιφανειών πριν από την λείανση του αυτοκινητόδρομου.
4.3 "Είναι ο χάλυβας αρκετά καθαρός για υψηλή διάρκεια ζωής;"
Προσφέρουμε διαδρομές τήξης υψηλής καθαριότητας, όπως φούρνο ηλεκτρικού τόξου με διύλιση κουτάλας και απαέρωση υπό κενό και, όπου απαιτείται, επανατήξη ηλεκτροσκωρίας ή επαγωγή κενού συν επανατήξη. Αυτές οι διαδρομές παρέχουν χαμηλή περιεκτικότητα εγκλεισμού και χαμηλά επίπεδα οξυγόνου κατάλληλα για χάλυβες ποιότητας ρουλεμάν. Μπορούν να παρέχονται βαθμολογίες συμπερίληψης και αναφορές καθαριότητας για την υποστήριξη των απαιτήσεων ζωής κόπωσης κατά την κύλιση.
4.4 "Μπορείτε να ταιριάξετε με τα διεθνή πρότυπα, ώστε το σχέδιο μου και το QA να μπορούν να ενοποιηθούν;"
Η χημική σύνθεση του 8617H είναι ευθυγραμμισμένη με τις ευρέως χρησιμοποιούμενες αμερικανικές προδιαγραφές για την ενανθράκωση κραματοποιημένων χάλυβων με καθορισμένες ζώνες σκληρυνσιμότητας. Επιπλέον, μπορούμε να παρέχουμε και να παραπέμπουμε σε άλλους βαθμούς σκλήρυνσης θήκης, όπως SAE 8620, 20MnCr5, SCM420H και EN353, έτσι ώστε οι πελάτες που εργάζονται με EN, JIS, GB ή GOST να μπορούν να υιοθετήσουν τον πλησιέστερο βαθμό αντιστοίχισης. Οι διαστάσεις και οι μηχανικές ιδιότητες του σωλήνα ακριβείας μπορούν να πιστοποιηθούν ταυτόχρονα με τα σχετικά πρότυπα ASTM, EN, JIS και GB, όπως απαιτείται.
4.5 "Τι γίνεται με τα logistics, τα MOQ και την ιχνηλασιμότητα;"
Υποστηρίζουμε ευέλικτες ποσότητες παραγγελιών, από πιλοτικές παρτίδες για νέες εξελίξεις ρουλεμάν έως παραγωγή μεγάλου όγκου για προγράμματα αυτοκινητοβιομηχανίας. Διατηρείται η πλήρης ιχνηλασιμότητα από θερμότητα σε τεμάχιο, με δέσμες και σωλήνες να επισημαίνονται σαφώς ως έχουν συμφωνηθεί. Η τεκμηρίωση μπορεί να περιλαμβάνει πιστοποιητικά υλικού, αναφορές μη καταστροφικών δοκιμών, αποτελέσματα επιθεώρησης διαστάσεων και αρχεία θερμικής επεξεργασίας.
5. Χημική Σύνθεση
| Βαθμός |
Τυπικό παράδειγμα |
ντο |
Σι |
Mn |
Cr |
Ni |
Μο |
Τυπικά "άλλα" (μέγ., wt.%) |
| 8617H |
ASTM/SAE χάλυβας ενανθράκωσης |
0,14–0,20 |
0,15–0,35 |
0,60–0,95 |
0,35–0,65 |
0,35–0,75 |
0,15–0,25 |
P ≤ 0,025, S ≤ 0,015, Cu ≤ 0,30, Al ≤ 0,05, O ≤ 0,002 |
| SAE 8620 |
SAE/ASTM κράμα χάλυβα |
0,18–0,23 |
0,15–0,35 |
0,70–0,90 |
0,40–0,60 |
0,40–0,70 |
0,15–0,25 |
P ≤ 0,035, S ≤ 0,040 |
| 20MnCr5 |
EN 10084 χάλυβας σκλήρυνσης θήκης |
0,17–0,22 |
≤ 0,40 |
1,10–1,40 |
1.00–1.30 |
— |
— |
P ≤ 0,025, S ≤ 0,010 |
| SCM420H |
Σειρά JIS SCM |
0,17–0,23 |
0,15–0,35 |
0,55–0,95 |
0,85–1,25 |
≤ 0,25 |
0,15–0,30 |
P ≤ 0,030, S ≤ 0,030, Cu ≤ 0,30 |
| EN353 |
BS/EN χάλυβας σκλήρυνσης θήκης |
0,10–0,20 |
0,10–0,35 |
0,50–1,00 |
0,75–1,25 |
1.00–1.50 |
0,08–0,15 |
P ≤ 0,040, S ≤ 0,040 |
6. Μηχανικές ιδιότητες
| Βαθμός |
Τυπικό παράδειγμα |
Τυπική κατάσταση (πυρήνας) |
Αντοχή σε εφελκυσμό Rm (MPa) |
Ισχύς διαρροής Rp0,2 (MPa) |
Επιμήκυνση Α (%) |
Τυπική σκληρότητα πυρήνα* |
| 8617H |
ASTM/SAE χάλυβας ζώνης H |
Σβησμένο και μετριασμένο |
≥ 861 |
≥ 748 |
~ 24 |
~ 421 HBW (τιμή φύλλου δεδομένων) |
| SAE 8620 |
SAE/ASTM κράμα χάλυβα |
Σβησμένο και μετριασμένο ή ενανθρακωμένο πυρήνα |
~650–880 |
~350–550 |
~ 8–25 |
~ 200–300 HB (πυρήνας, τυπικός) |
| 20MnCr5 |
EN 10084 θήκη-σκλήρυνση |
Σβησμένο και μετριασμένο ή ενανθρακωμένο πυρήνα |
~650–880 |
~350–550 |
~ 8–25 |
~ 200–300 HB (πυρήνας, τυπικός) |
| SCM420H |
Σειρά JIS SCM |
Σβησμένο και μετριασμένο |
~542–650+ |
~345+ |
~ 12–20 |
~ 140–280 HBW (ανάλογα με την ιδιοσυγκρασία) |
| EN353 |
BS/EN θήκη-σκλήρυνση |
Σβησμένο και μετριασμένο |
~700–850 |
~300–450 |
~16–20 (έως περίπου 46% σε ορισμένα φύλλα δεδομένων) |
~ 190–380 HB (πυρήνας, πριν και μετά την τελική σκλήρυνση) |
7. Ισχύοντα Πρότυπα
ASTM / SAE
-
Πρότυπα για μηχανικούς σωλήνες και σωλήνες κράματος χωρίς ραφή για σωλήνες ακριβείας
-
Πρότυπα ράβδων κράματος ελεγχόμενης σκληρυνσιμότητας για χάλυβες ζώνης H όπως το 8617H
-
Χάλυβες ενανθράκωσης για ρουλεμάν κατά της τριβής
-
Γενικές προδιαγραφές ράβδων και πλακών από κράμα χάλυβα
EL (Ευρώπη)
JIS (Ιαπωνία)
GB (Κίνα)
GOST (Ρωσία / ΚΑΚ)
8. Πεδία Εφαρμογής
Γενικοί τομείς εφαρμογής
-
Ρουλεμάν κύλισης και εξαρτήματα ρουλεμάν
-
Εξαρτήματα μετάδοσης ισχύος και κιβωτίου ταχυτήτων
-
Εξαρτήματα γραμμής μετάδοσης κίνησης αυτοκινήτων και εκτός δρόμου
-
Μέρη γενικής μηχανικής που εκτίθενται σε κρούση, κάμψη και κυκλική φόρτιση
Ειδικές χρήσεις στον τομέα των ρουλεμάν
-
Εσωτερικοί και εξωτερικοί δακτύλιοι ρουλεμάν που κατασκευάζονται από σωλήνες ακριβείας και στη συνέχεια ενανθράκονται και αλέθονται
-
Μανίκια ρουλεμάν και χιτώνια προσαρμογέα όπου το ακριβές πάχος και η στρογγυλότητα του τοιχώματος είναι σημαντικά
-
Περιβλήματα ρουλεμάν και δακτύλιοι που συνδυάζουν ακτινική και αξονική ικανότητα φόρτωσης με ολισθαίνουσα ή κυλιόμενη επαφή
-
Ρουλεμάν στήριξης για κιβώτια ταχυτήτων, συγκροτήματα αξόνων, φορείς διαφορικού και παρόμοιες μονάδες μετάδοσης ισχύος
