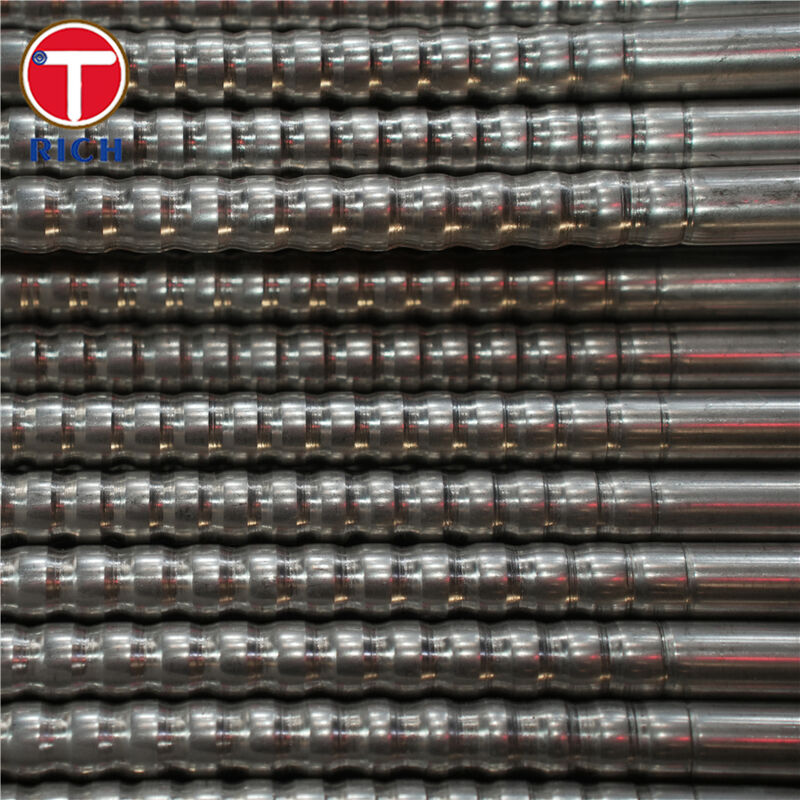

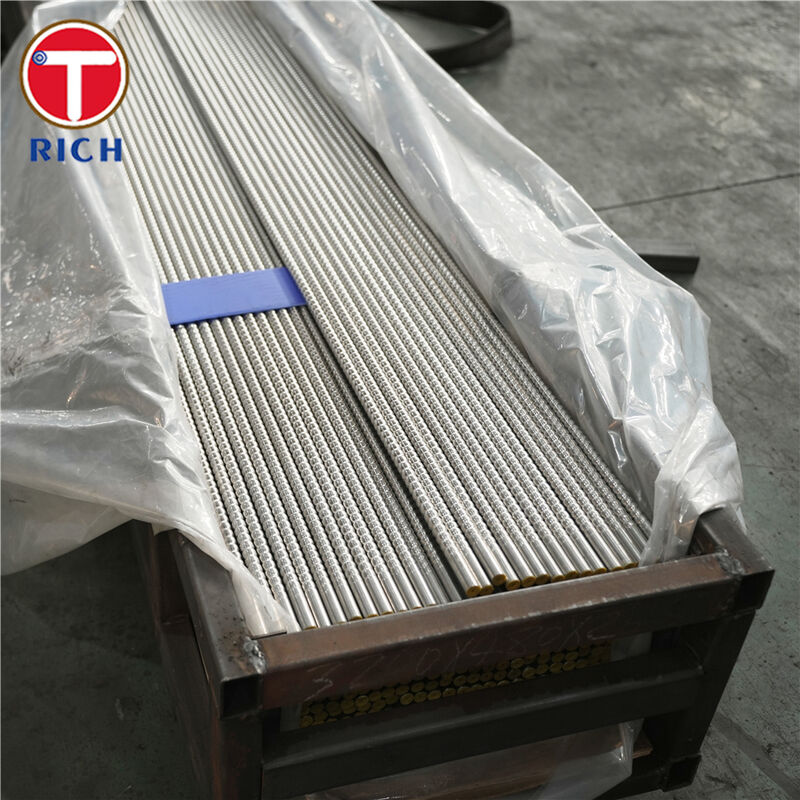

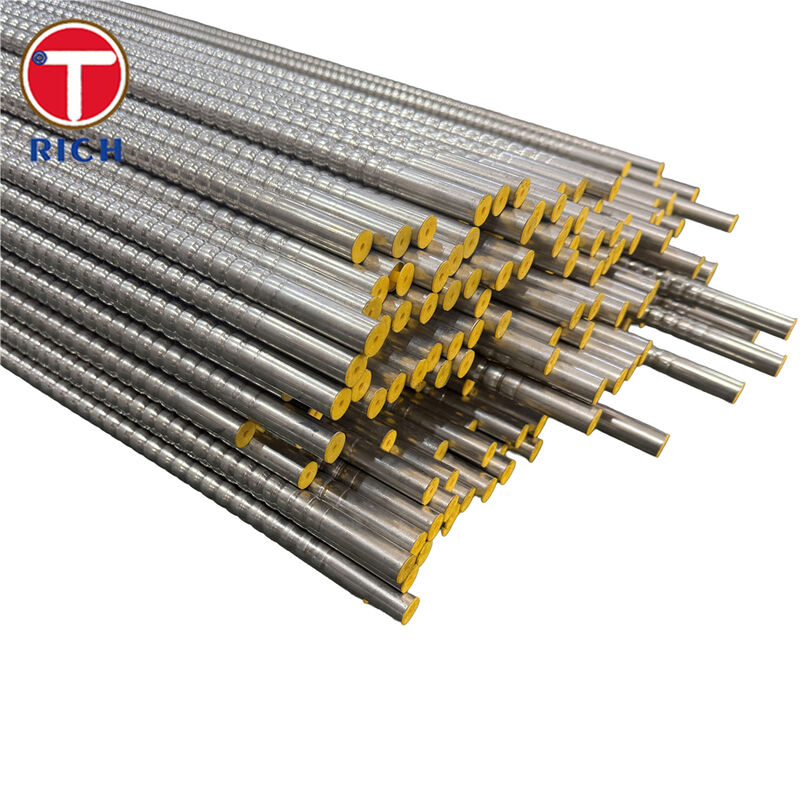

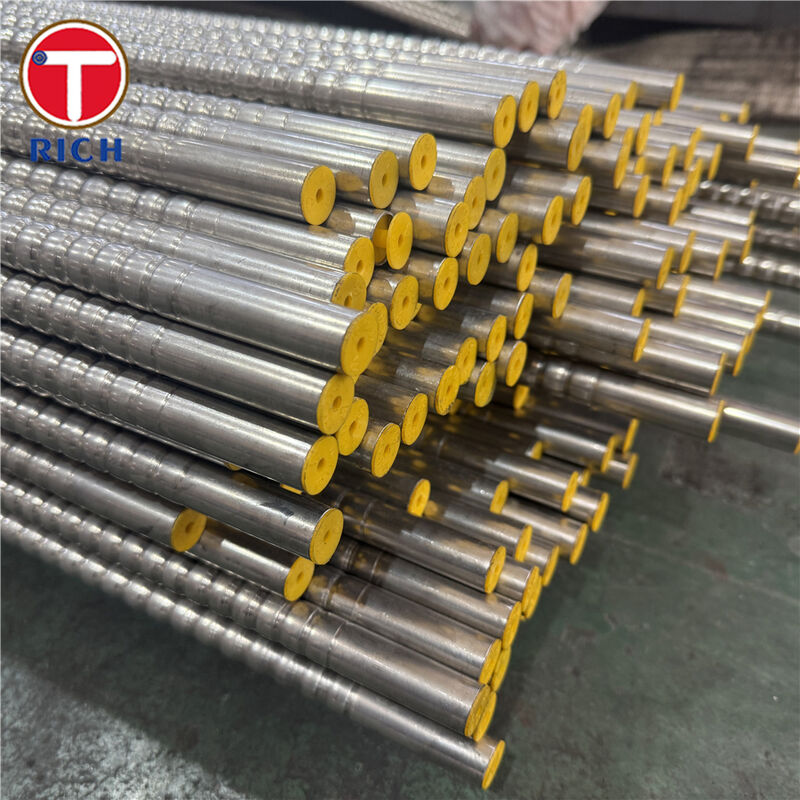

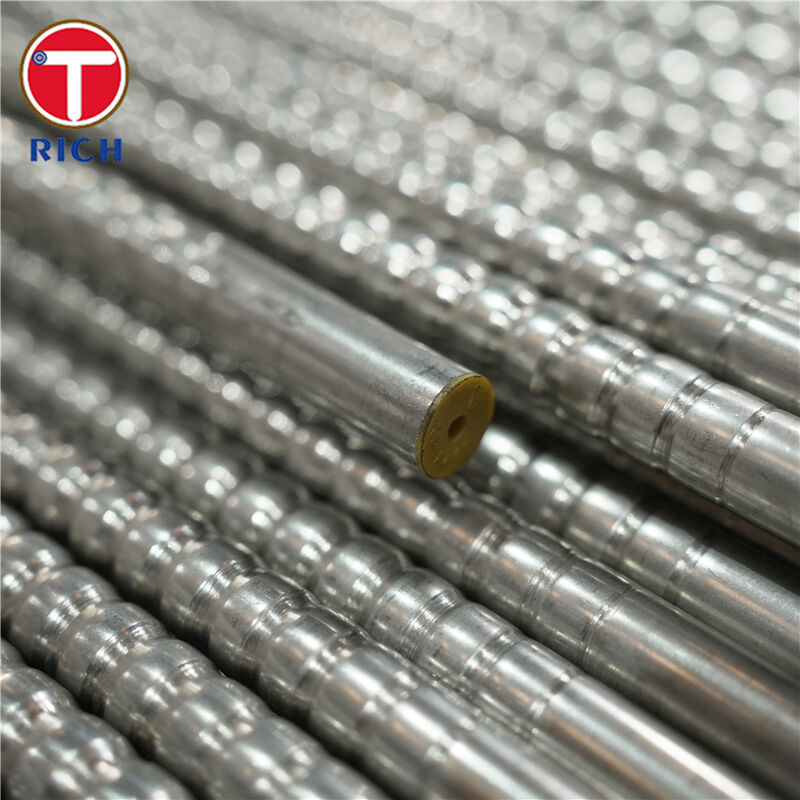

Σωλήνες από ανοξείδωτο χάλυβα με κυματοειδή μορφή για εναλλάκτες θερμότητας (Άκαμπτοι σωλήνες κυματοειδούς μορφής) για χρήση σε αέρια

Υλικό

Αυτό το προϊόν είναι ένας άκαμπτος σωλήνας από ανοξείδωτο χάλυβα με κυματοειδή μορφή (σωλήνας κυματοειδούς μορφής) ποιότητας εναλλάκτη θερμότητας, κατασκευασμένος από σωλήνες από ανοξείδωτο χάλυβα χωρίς ραφή (ή συγκολλημένους, εάν καθορίζεται) και στη συνέχεια διαμορφωμένος με σπειροειδείς/δακτυλιοειδείς κυματοειδείς μορφές για την ενίσχυση της μεταφοράς θερμότητας. ΔΕΝ είναι ένας εύκαμπτος κυματοειδής σωλήνας για σωληνώσεις ή αντιστάθμιση κίνησης.

Οι κοινές επιλογές υλικών περιλαμβάνουν ASTM A213 TP304/TP304L/TP316/TP316L/TP321, που επιλέγονται με βάση τον κίνδυνο διάβρωσης (χλωρίδια), τη θερμοκρασία λειτουργίας και τις απαιτήσεις κατασκευής.

Προδιαγραφές

• Τύπος σωλήνα: Άκαμπτος κυματοειδής (σπειροειδής ή δακτυλιοειδής), για δέσμες σωλήνων εναλλάκτη θερμότητας

• Βασικό πρότυπο σωλήνα (τυπικό): ASTM A213 (χωρίς ραφή) / προαιρετικά συγκολλημένα ισοδύναμα κατόπιν αιτήματος

• Εύρος OD (τυπικό): 6–127 mm (προσαρμόσιμο. ευθυγραμμίζεται με τα κοινά εύρη προμήθειας A213)

• Πάχος τοιχώματος (τυπικό): 0,4–12,7 mm (προσαρμόσιμο)

• Γεωμετρία κυματοειδούς μορφής: Βήμα, βάθος, γωνία έλικας και ακτίνα κορυφής προσαρμοσμένα στην εργασία (μεταφορά θερμότητας έναντι πτώσης πίεσης)

• Κατάσταση παράδοσης: Λύση ανόπτησης / τουρσί ή φωτεινή ανόπτηση. ευθείες διαστάσεις ή όπως καθορίζεται

Βασικά χαρακτηριστικά

• Υψηλότερη απόδοση μεταφοράς θερμότητας διαταράσσοντας το θερμικό οριακό στρώμα και βελτιώνοντας την ανάμειξη κοντά στο τοίχωμα

• Δυνατότητα συμπαγούς σχεδιασμού εναλλάκτη (ίδια εργασία με λιγότερη επιφάνεια ή υψηλότερη εργασία στο ίδιο αποτύπωμα)

• Μηχανική φιλική ακαμψία για φύλλα σωλήνων, διαφράγματα και συναρμολόγηση δέσμης (σε αντίθεση με τους εύκαμπτους σωλήνες)

• Επιλογές υλικών για έλεγχο θερμοκρασίας και ευαισθητοποίησης (π.χ., 304L/316L χαμηλής περιεκτικότητας σε άνθρακα. 321 σταθεροποιημένο)

Τα πλεονεκτήματά μας

1. Θα βελτιώσει πραγματικά η κυματοειδής μορφή τη μεταφορά θερμότητας;
   Ναι—οι κυματοειδείς σωλήνες αυξάνουν την αναταραχή κοντά στο τοίχωμα και μπορούν να αυξήσουν σημαντικά τους συντελεστές μεταφοράς θερμότητας σε σχέση με τους λείους σωλήνες.

2. Τι γίνεται με την πτώση πίεσης—θα γίνει πολύ υψηλή;
   Οι βελτιωμένοι σωλήνες συνεπάγονται πάντα έναν συμβιβασμό μεταφοράς θερμότητας έναντι πτώσης πίεσης, επομένως σχεδιάζουμε το βήμα/βάθος κυματοειδούς μορφής ώστε να ταιριάζει με το επιτρεπόμενο ΔP.

3. Αυξάνει η κυματοειδής μορφή τον κίνδυνο κραδασμών στις δέσμες σωλήνων;
   Οι κραδασμοί της δέσμης είναι μια γνωστή ανησυχία για το κέλυφος και τον σωλήνα. Οι σχεδιασμοί εναλλάκτη με κυματοειδείς σωλήνες μπορούν να επιτύχουν καλύτερη μεταφορά θερμότητας και μειωμένους κραδασμούς δέσμης σωλήνων υπό ορισμένες διαμορφώσεις.

4. Είναι αυτός ένας εύκαμπτος κυματοειδής σωλήνας;
   Όχι—αυτός είναι ένας άκαμπτος σωλήνας εναλλάκτη θερμότητας που προορίζεται για σταθερή εγκατάσταση σε εναλλάκτες (φύλλα σωλήνων/διαφράγματα).

5. Πώς διασφαλίζετε την αξιοπιστία και τη συνέπεια;

• Βασικός σωλήνας που παράγεται σύμφωνα με αναγνωρισμένα πρότυπα σωλήνων (τυπικό: ASTM A213)

• Προαιρετικός έλεγχος ρευμάτων Foucault / UT, PMI, έλεγχος διαστάσεων και δοκιμές διαρροής υδρο/αέρα ανάλογα με τις απαιτήσεις του έργου

• Έλεγχος γεωμετρίας κυματοειδούς μορφής (βήμα/βάθος), καθώς και έλεγχοι διαδικασίας διαμόρφωσης για την αποφυγή λέπτυνσης πέρα από τα συμφωνημένα όρια

Χημική Σύνθεση

Μηχανικές Ιδιότητες

Πρότυπα ASTM: ASTM A213

• EN: EN 10216-5

• GOST: η κοινή παραγγελία ανοξείδωτων σωλήνων χρησιμοποιεί βαθμούς όπως 12X18H10T

• JIS: JIS G3463

• GB: GB/T 13296

Περιοχές εφαρμογής

Τυπικές βιομηχανίες: ψύκτες/θερμαντήρες αερίου, συμπυκνωτές, εξατμιστές, ανακτητές και ανάκτηση απορριπτόμενης θερμότητας
Όπου χρησιμοποιείται: εναλλάκτες σωλήνα-σε-σωλήνα, δέσμες κελύφους και σωλήνων (όταν το ΔP επιτρέπει) και αναβαθμίσεις συμπαγούς λειτουργίας χωρίς πτερύγια

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

A: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.

Ε: Πόσος είναι ο χρόνος παράδοσής σας;

A: Γενικά μιλώντας, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα,

είναι σύμφωνα με την ποσότητα.

Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;

A: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσουμε το κόστος της μεταφοράς.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

A: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.

Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
