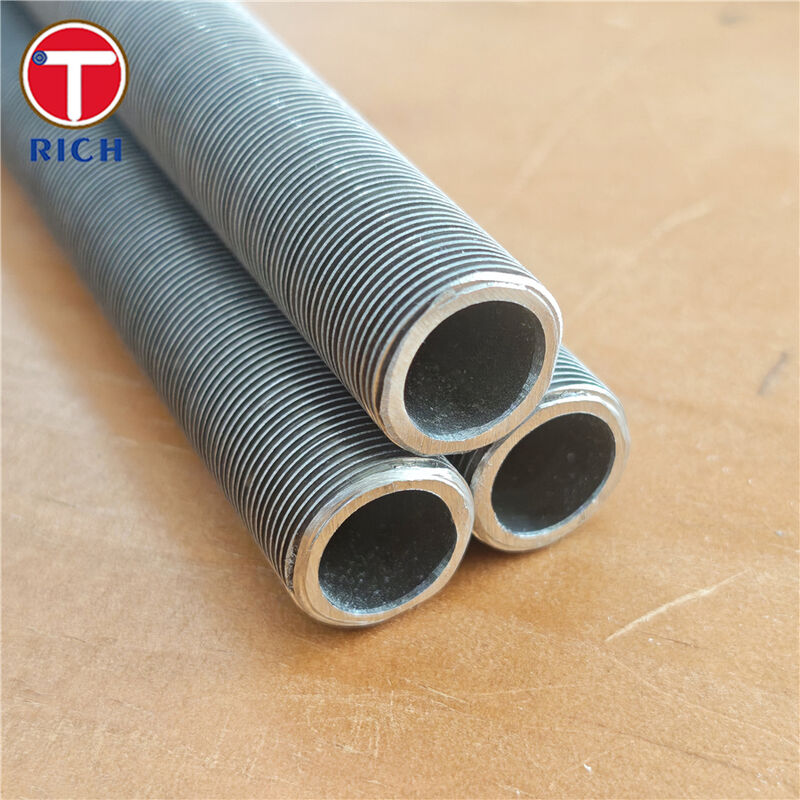

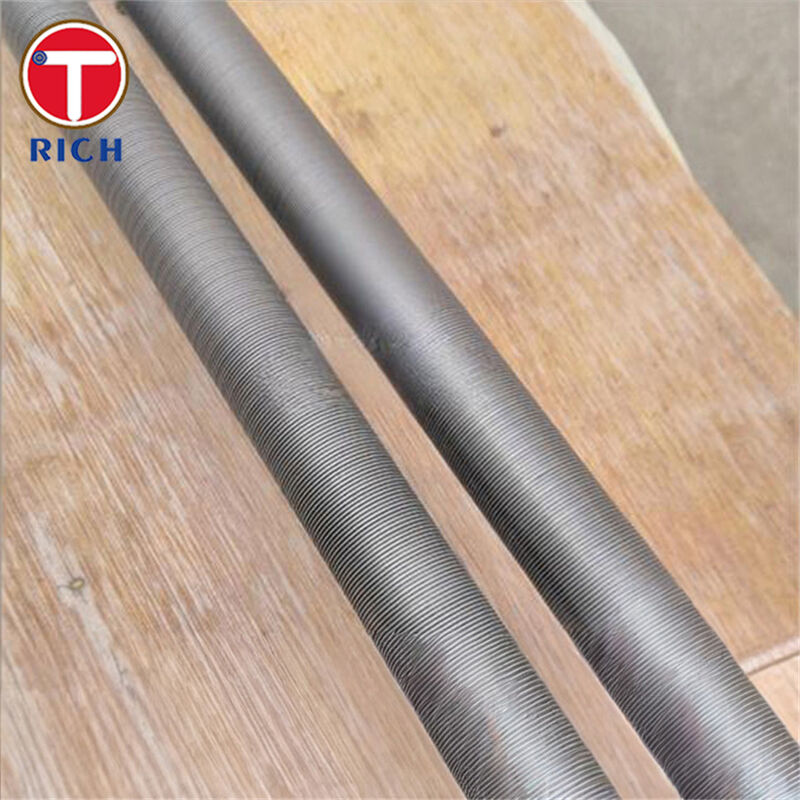

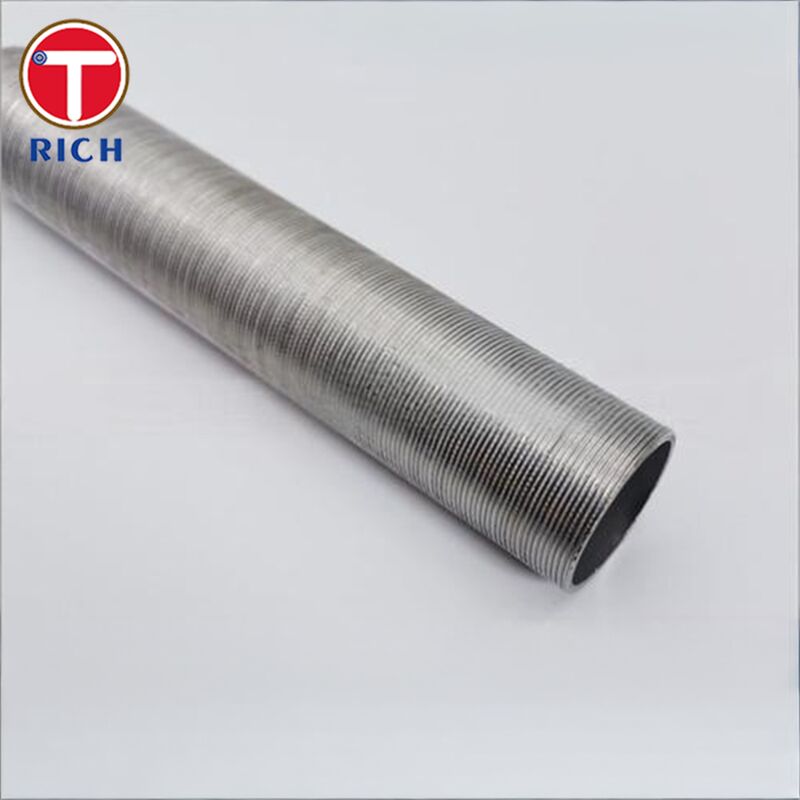

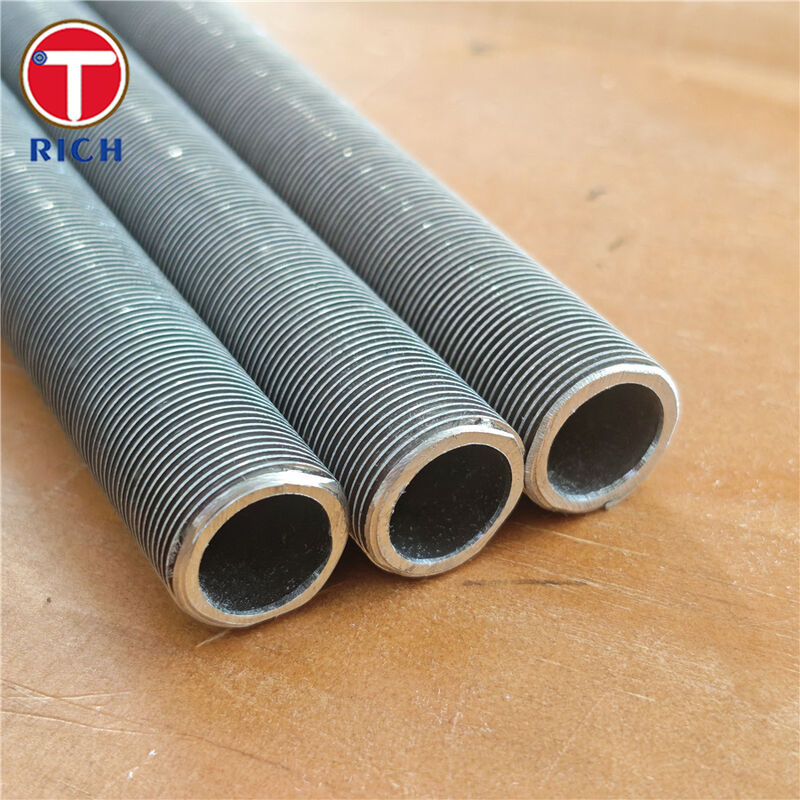

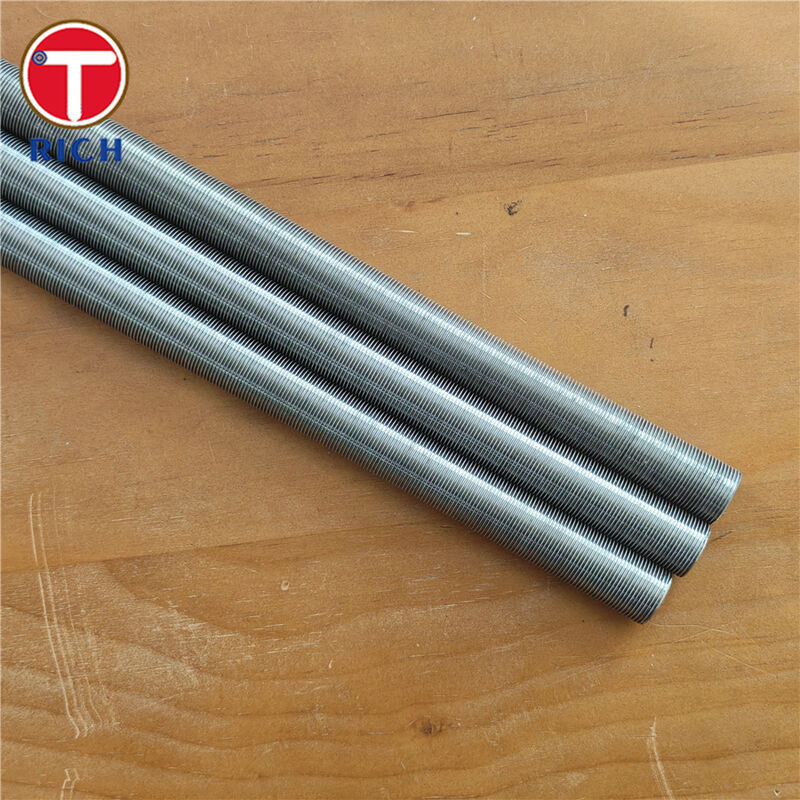

Ενσωματωμένος σωλήνας χαμηλών πτερυγίων από ανοξείδωτο χάλυβα με υψηλή απόδοση μεταφοράς θερμότητας και αντοχή στη διάβρωση για βιομηχανικούς εναλλάκτες θερμότητας
Λεπτομέρειες προιόντος
Ανθεκτικό στη διάβρωση σωλήνας χαμηλού πτερυγίου
,Ενσωματωμένος σωλήνας με χαμηλό πτερύγιο υψηλής απόδοσης θερμότητας
,Σωλήνας με πτερύγια από ανοξείδωτο χάλυβα που σχηματίζει πτερύγια ψυχρής έλασης
Χαμηλής Πτερυγίου Σωλήνες από Ανοξείδωτο Χάλυβα Ολοκληρωμένοι Σωλήνες Χαμηλού Πτερυγίου για Βιομηχανικούς Εναλλάκτες Θερμότητας
Υλικό
Αυτό το προϊόν είναι ένας ολοκληρωμένος σωλήνας χαμηλού πτερυγίου κατασκευασμένος από υψηλής ποιότητας ανοξείδωτο χάλυβα. Τα πτερύγια διαμορφώνονται απευθείας από το υλικό του σωλήνα μέσω μιας διαδικασίας ψυχρής διαμόρφωσης, εξασφαλίζοντας μεταλλουργική συνέχεια μεταξύ του σωλήνα και των πτερυγίων. Αυτή η κατασκευή παρέχει εξαιρετική αντοχή στη διάβρωση, υψηλή δομική ακεραιότητα και μακροχρόνια αξιοπιστία σε απαιτητικά βιομηχανικά περιβάλλοντα μεταφοράς θερμότητας.
Προδιαγραφές
-
Τύπος Σωλήνα: Ολοκληρωμένος σωλήνας χαμηλού πτερυγίου
-
Βασικό Υλικό: Ανοξείδωτος χάλυβας (κοινοί βαθμοί περιλαμβάνουν 304, 304L, 316, 316L, 321)
-
Εξωτερική Διάμετρος (OD): Τυπικά 12,7 mm – 38,1 mm
-
Πάχος Τοιχώματος: 0,9 mm – 3,0 mm (προσαρμόσιμο)
-
Ύψος Πτερυγίου: 0,8 mm – 1,5 mm
-
Πυκνότητα Πτερυγίων: 16 – 26 πτερύγια ανά ίντσα (FPI)
-
Μήκος Σωλήνα: Έως 18 μέτρα
-
Διαδικασία Κατασκευής: Ψυχρή έλαση / διαμόρφωση ολοκληρωμένου πτερυγίου
-
Κατάσταση Επιφάνειας: Μαριναρισμένη, φωτεινή ανόπτηση ή γυαλισμένη
Κύρια Χαρακτηριστικά
-
Η ολοκληρωμένη δομή πτερυγίων εξαλείφει την αντίσταση επαφής πτερυγίου-σωλήνα
-
Σημαντικά αυξημένη εξωτερική επιφάνεια για βελτιωμένη μεταφορά θερμότητας
-
Εξαιρετική αντοχή στη διάβρωση και την οξείδωση
-
Υψηλή μηχανική αντοχή κατάλληλη για εφαρμογές υψηλής πίεσης
-
Μεγάλη διάρκεια ζωής με ελάχιστη συντήρηση
Τα Πλεονεκτήματά μας
Βασισμένοι σε κοινές ανησυχίες των πελατών σε βιομηχανικές εφαρμογές εναλλάκτη θερμότητας, οι σωλήνες χαμηλού πτερυγίου από ανοξείδωτο χάλυβα αντιμετωπίζουν αποτελεσματικά τα ακόλουθα βασικά ζητήματα:
-
Απόδοση Μεταφοράς Θερμότητας:
Οι πελάτες συχνά ανησυχούν για την ανεπαρκή απόδοση ανταλλαγής θερμότητας. Ο σχεδιασμός ολοκληρωμένου χαμηλού πτερυγίου αυξάνει την επιφάνεια κατά 2–4 φορές σε σύγκριση με τους απλούς σωλήνες, βελτιώνοντας σημαντικά τη θερμική απόδοση. -
Αξιοπιστία Σύνδεσης Πτερυγίων:
Σε αντίθεση με τα τυλιγμένα ή συγκολλημένα πτερύγια, τα ολοκληρωμένα πτερύγια διαμορφώνονται από τον ίδιο τον βασικό σωλήνα, εξαλείφοντας τον κίνδυνο χαλάρωσης ή αποκόλλησης των πτερυγίων κατά τη μακροχρόνια λειτουργία. -
Αντοχή στη Διάβρωση:
Τα υλικά από ανοξείδωτο χάλυβα παρέχουν εξαιρετική αντοχή στην υγρασία, τα χημικά και τα επιθετικά μέσα επεξεργασίας, μειώνοντας τη συχνότητα αντικατάστασης και το χρόνο διακοπής λειτουργίας. -
Μείωση Λειτουργικού Κόστους:
Η υψηλότερη απόδοση μεταφοράς θερμότητας επιτρέπει πιο συμπαγείς σχεδιασμούς εναλλάκτη θερμότητας, μειώνοντας τη χρήση υλικών, την κατανάλωση ενέργειας και το συνολικό κόστος του συστήματος. -
Σταθερή Απόδοση σε Σκληρές Συνθήκες:
Οι σωλήνες διατηρούν τη μηχανική ακεραιότητα υπό υψηλή θερμοκρασία, πίεση και δόνηση, εξασφαλίζοντας σταθερή απόδοση σε βιομηχανικά περιβάλλοντα.
Χημική Σύνθεση
| Βαθμός | C | Si | Mn | Cr | Ni | Mo |
|---|---|---|---|---|---|---|
| AISI 304 | ≤0.08 | ≤1.00 | ≤2.00 | 18.0–20.0 | 8.0–10.5 | — |
| AISI 304L | ≤0.03 | ≤1.00 | ≤2.00 | 18.0–20.0 | 8.0–12.0 | — |
| AISI 316 | ≤0.08 | ≤1.00 | ≤2.00 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| AISI 316L | ≤0.03 | ≤1.00 | ≤2.00 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| AISI 321 | ≤0.08 | ≤1.00 | ≤2.00 | 17.0–19.0 | 9.0–12.0 | — |
Μηχανικές Ιδιότητες
| Βαθμός | Αντοχή σε εφελκυσμό (MPa) | Όριο διαρροής (MPa) | Επιμήκυνση (%) | Σκληρότητα (HB) |
|---|---|---|---|---|
| AISI 304 | ≥515 | ≥205 | ≥40 | ≤201 |
| AISI 304L | ≥485 | ≥170 | ≥40 | ≤201 |
| AISI 316 | ≥515 | ≥205 | ≥40 | ≤217 |
| AISI 316L | ≥485 | ≥170 | ≥40 | ≤217 |
| AISI 321 | ≥515 | ≥205 | ≥40 | ≤217 |
Εφαρμοστέα Πρότυπα
-
ASTM: ASTM A213 / ASTM A249
-
EN: EN 10216-5 / EN 10217-7
-
GOST: GOST 9941
-
JIS: JIS G3463
-
GB: GB/T 13296
Πεδία Εφαρμογής
Γενικές Εφαρμογές:
Βιομηχανικά συστήματα μεταφοράς θερμότητας που απαιτούν υψηλή απόδοση και αντοχή στη διάβρωση.
Ειδικές Χρήσεις:
-
Εναλλάκτες θερμότητας κελύφους και σωλήνων
-
Αερόψυκτες και εναλλάκτες θερμότητας με πτερύγια
-
Συμπυκνωτές και εξατμιστές
-
Μονάδες διεργασίας πετροχημικών και διυλιστηρίων
-
Συστήματα παραγωγής ενέργειας και HVAC
-
Χημικός και φαρμακευτικός εξοπλισμός
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
A: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
A: Γενικά μιλώντας, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα,
είναι σύμφωνα με την ποσότητα.
Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;
A: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος της μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
A: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
-
