Σωλήνας με πτυχωτό πτερύγιο (ελικοειδές έλκος, σωλήνας με πτερύγια ψυχρής διαμόρφωσης) για ψύκτες αέρα

Υλικό

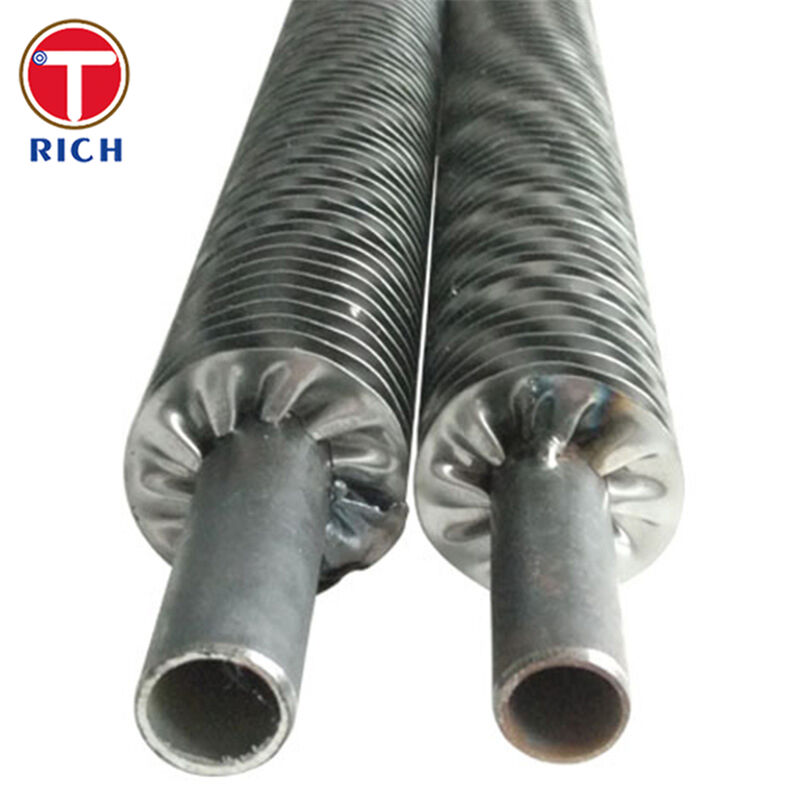

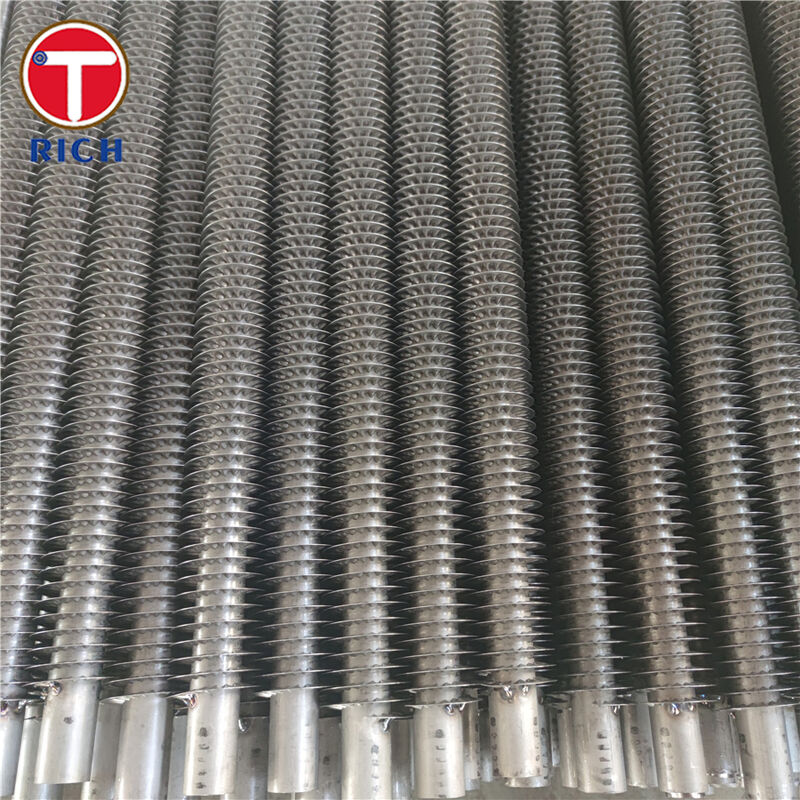

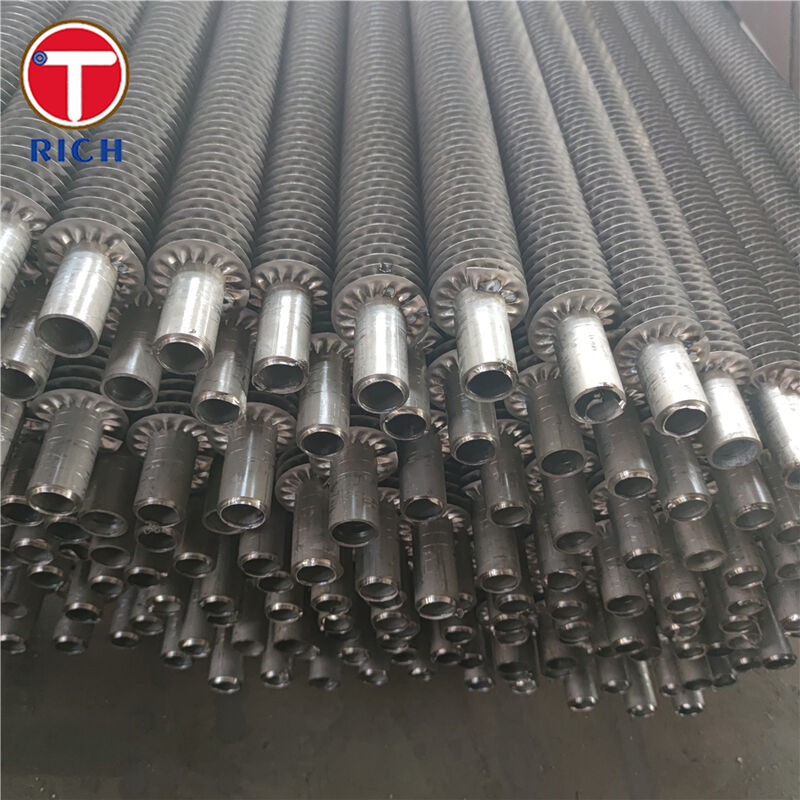

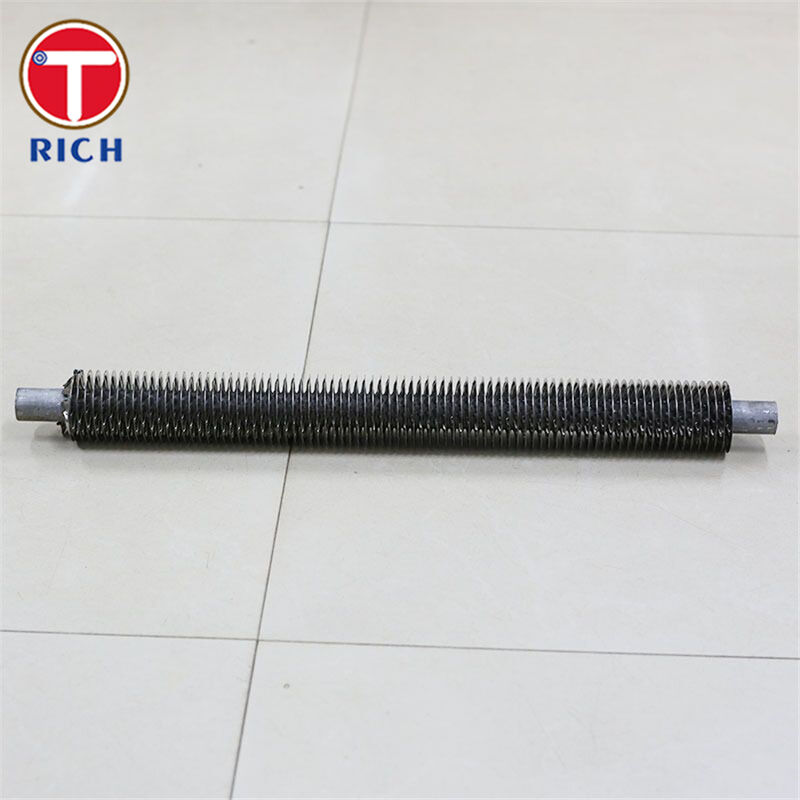

ΕΝΑΣωλήνας με πτυχωτό πτερύγιο(ονομάζεται επίσης αΣπιράλ τάνυση τραύματος / Ψυχρής διαμόρφωσης πτερυγωτός σωλήνας) είναι ένας σωλήνας μεταφοράς θερμότητας όπου αΗ λωρίδα μεταλλικού πτερυγίου τυλίγεται ελικοειδώς υπό ελεγχόμενη τάσησε ασωλήνας βάσης. Η λωρίδα πτερυγίου είναι προδιαμορφωμένη για να διευρύνει το «πόδι» επαφής και, στη συνέχεια, ασφαλίζεται μηχανικά στην επιφάνεια του σωλήνα (με στερέωση άκρου, όπως συγκόλληση με κόλληση/ετικέτα ή συγκόλληση με σημείο, ανάλογα με το σχέδιο).

Κοινές επιλογές υλικού (προσαρμόσιμο):

• Σωλήνας βάσης:ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χάλυβα, χαλκός, τιτάνιο, διπλό ανοξείδωτο, κράματα νικελίου (εξαρτώμενα από το έργο).

• Λωρίδα πτερυγίων:αλουμίνιο, χαλκός, ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα.

Προδιαγραφές

Τυπικά ρυθμιζόμενα εύρη (τελικές διαστάσεις ανά σχέδιο / φύλλο δεδομένων):

• Βασικός σωλήνας OD:15,88–219,00 χλστ

• Πάχος τοιχώματος σωλήνα βάσης:≥ 1,00 χλστ

• Μήκος σωλήνα:500–15000 mm

• Πάχος πτερυγίου:0,15–2,00 χλστ

• Ύψος πτερυγίου:6,0–25,40 χλστ

• Πυκνότητα πτερυγίων / βήμα:3–11 FPI (τυπικό)

• Γυμνά άκρα:όπως απαιτείται (για έλαση, συγκόλληση, φλάντζα ή αρθρώσεις από σωλήνα σε φύλλο σωλήνα)

Κύρια Χαρακτηριστικά

• Βελτιωμένη απόδοση στην πλευρά του αέρα:Τα πτυχωμένα πτερύγια αυξάνουν τους στροβιλισμούς και βελτιώνουν την αποτελεσματικότητα μεταφοράς θερμότητας από την πλευρά του αέρα.

• Αξιόπιστη μηχανική σύνδεση:Το προσχηματισμένο πτερύγιο αυξάνει την περιοχή επαφής. Τα άκρα των πτερυγίων είναι ασφαλισμένα για να σταθεροποιούν το περιτύλιγμα.

• Καλή μηχανική αντίσταση:κατάλληλο για ψύκτες αέρα και εναλλάκτες με πτερύγια, όπου οι κραδασμοί και η αντοχή χειρισμού έχουν σημασία.

• Καθαρότερο κανάλι ροής αέρα:Ο ομοιόμορφος σχεδιασμός του βήματος βοηθά στη μείωση της συσσώρευσης τέφρας/σκόνης και υποστηρίζει την ευκολότερη συντήρηση.

• Οικονομικά αποδοτικό κέρδος επιφάνειας:αυξάνει την εξωτερική επιφάνεια χωρίς να μετακινείται σε βαρύτερες κατασκευές με συγκολλημένο πτερύγιο (εξαρτώμενο από το έργο).

Τα Πλεονεκτήματά μας

1) "Θα χαλαρώσουν τα πτερύγια με τον καιρό;"
Χρησιμοποιούμε ένα ελεγχόμενοδιαδικασία περιέλιξης τάσηςμε απροδιαμορφωμένη βάση πτερυγίουγια να αυξήσετε την περιοχή επαφής, και τα άκρα των πτερυγίων είναιασφαλή (ετικέτα/τακ/σημείο διορθώθηκε όπως καθορίζεται)για να σταθεροποιήσει το περιτύλιγμα για σέρβις και μεταφορά.

2) "Για ποια θερμοκρασία είναι κατάλληλος αυτός ο τύπος πτερυγίου;"
Οι σωλήνες πτερυγίων με πτύχωση με σπειροειδή τάνυση συνήθως τοποθετούνται γιαλειτουργία μέτριας θερμοκρασίας(ένα τυπικό δηλωμένο όριο είναιέως ~120°C, ανάλογα με τη διαμόρφωση και τα υλικά). Για χρήση σε υψηλότερη θερμοκρασία ή έντονο θερμικό κύκλωμα, μπορούμε να προτείνουμε εναλλακτικές κατασκευές πτερυγίων (π.χ. τύπους πτερυγίων με ενσωματωμένα ή συγκολλημένα πτερύγια) κατά την επιλογή.

3) "Πώς μπορώ να επιλέξω υλικά βάσης σωλήνα και πτερυγίων για διάβρωση;"
Υποστηρίζουμε πολλούς συνδυασμούς υλικών—ανθρακοχάλυβας, ανοξείδωτους χάλυβες, χαλκό και άλλα— ώστε να μπορείτε να ταιριάξετεδιάβρωση από την πλευρά της διαδικασίας(βασικός σωλήνας) καιδιάβρωση από την πλευρά του περιβάλλοντος(υλικό πτερυγίων) στο πραγματικό περιβάλλον λειτουργίας.

4) "Θα βρωμίσει εύκολα σε σκονισμένο αέρα;"
Η γεωμετρία με πτυχωτό πτερύγιο μπορεί να παρέχεταιομοιόμορφο βήμακαι πρακτικά προφίλ πτερυγίων για τη μείωση της γεφύρωσης σκόνης και τη διατήρηση της λειτουργίας των διαδρομών ροής αέρα.

5) "Παρέχετε έγγραφα επιθεώρησης και ιχνηλασιμότητα;"
Μπορούμε να παρέχουμεEN 10204 3.1 / 3.2πιστοποίηση και υποστήριξη υλικούέλεγχος από τρίτουςόπου απαιτείται από το έργο ITP.

6) "Αυτό ταιριάζει με την πρακτική προμήθειας αερόψυκτου διυλιστηρίου/πετροχημικών;"
Για έργα ψύκτη αέρα πετρελαίου και αερίου, η προμήθεια συνήθως ευθυγραμμίζεται μεAPI 661απαιτήσεις? μπορούμε να προμηθεύσουμε σωλήνες με πτερύγια ως μέρος ενός συνολικού πακέτου τεκμηρίωσης που συνάδει με τις ροές εργασιών προμήθειας αερόψυκτων εναλλάκτη θερμότητας.

Χημική Σύνθεση

Μηχανικές Ιδιότητες

Πρότυπα Εκτέλεσης

ASTM / ASME (τυπικές επιλογές σωλήνων βάσης):ASTM A179, ASTM A192, ASTM A210, ASTM A213 (ανοξείδωτο).
Εξάσκηση ψύκτη/εναλλάκτη αέρα:API 661 (χρησιμοποιείται συνήθως για αερόψυκτους εναλλάκτες θερμότητας διυλιστηρίου).

EN (κοινά ισοδύναμα):EN 10216 (σωλήνες χωρίς ραφή για σκοπούς πίεσης), EN 10217 (συγκολλημένοι σωλήνες για σκοπούς πίεσης), πιστοποίηση EN 10204 3.1/3.2.

GOST (κοινά ισοδύναμα):GOST 8732 / 8734 (σωλήνες χωρίς ραφή), GOST 9941 (σωλήνες χωρίς ραφή).
JIS (κοινά ισοδύναμα):JIS G3461 / G3462 (σωλήνες λέβητα & εναλλάκτη θερμότητας), JIS G3459 (σωλήνες από ανοξείδωτο χάλυβα).
GB (κοινά ισοδύναμα):GB/T 3087 (σωλήνες λέβητα), GB/T 5310 (σωλήνες λέβητα υψηλής πίεσης), GB/T 8163 (σωλήνες από χάλυβα χωρίς ραφή για σέρβις υγρών), GB/T 14976 (σωλήνες χωρίς ραφή για μεταφορά υγρών).

Πεδία Εφαρμογής

Ευρεία εφαρμογή:ψύκτες αέρα και εναλλάκτες θερμότητας με πτερύγια, όπου το εξωτερικό μέσο είναι αέρας/αέριο και χρειάζεται πρόσθετη επιφάνεια.

Πού χρησιμοποιείται σε αυτά τα πεδία:

• Ψύκτες αέρα διυλιστηρίου / πετροχημικών:δέσμες σωλήνων για αερόψυκτους εναλλάκτες θερμότητας ευθυγραμμισμένες με την κοινή πρακτική προμηθειών.

• Στεγνωτήρια, καλοριφέρ, θερμαντήρες:τμήματα με πτερύγια για ενίσχυση της μεταφοράς θερμότητας από την πλευρά του αέρα.

• Πηνία ψύξης λαδιού & βιομηχανικής ψύξης:πυρήνες σωλήνων με πτερύγια που χρησιμοποιούνται σε μονάδες ψύξης και παρόμοια λειτουργία στην πλευρά του αέρα.
