Ωμέγα σωλήνας SAE1010 σωλήνας από χάλυβα χωρίς συγκόλληση ακριβούς ψυχρής έλξης για εφαρμογές λέβητα
Λεπτομέρειες προιόντος
Χάλυβα ακριβείας που τραβήχτηκε με κρύο
,SAE1010 Σωλήνας χωρίς ραφή
,Εφαρμογή Boiler Omega Tube

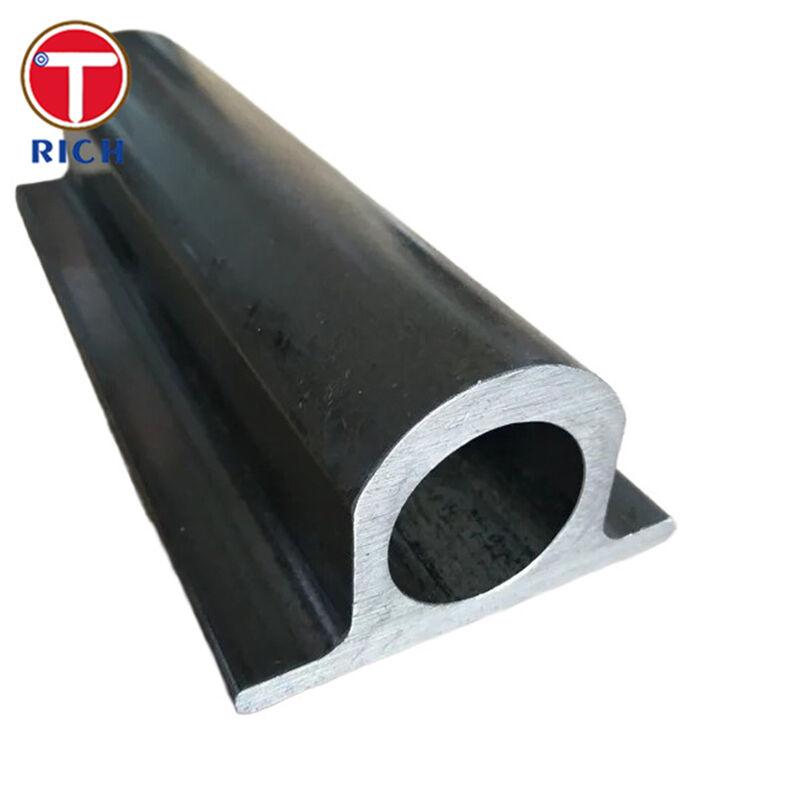

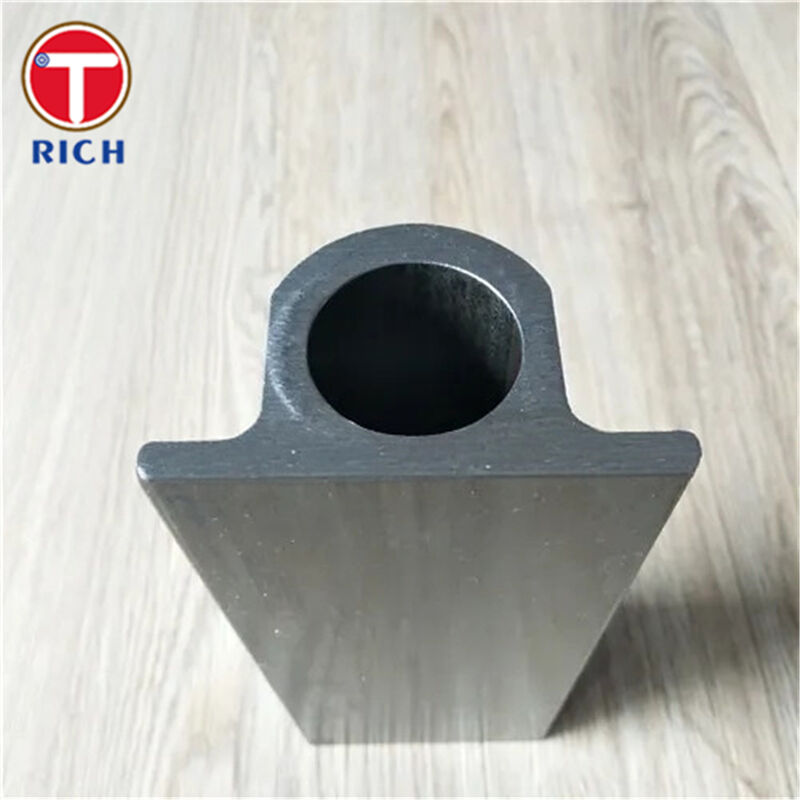

Σωλήνας Omega SAE 1010 Precision Cold Drawn Special Shaped Seamless Tube For Boilers
Υλικό
Αυτό το προϊόν είναι ένα ακριβές, ψυχρής έλξης, σωλήνας χωρίς ραφή κατασκευασμένο σε Ω (omega) / ειδικό σχήμα για λέβητες και υπηρεσίες μεταφοράς θερμότητας.
Παράγεται συνήθως από SAE 1010 χάλυβα χαμηλού άνθρακα, μια ποιότητα γνωστή για εξαιρετική ψυχρή διαμόρφωση, σταθερή συγκολλησιμότητα και σταθερή απόδοση μετά από ψυχρή κατεργασία και ανακούφιση από τάσεις/ανόπτηση, καθιστώντας το κατάλληλο για σωλήνες ακριβείας.
Προδιαγραφές
-
Τύπος σωλήνα: Χωρίς ραφή, ακριβείας ψυχρής έλξης (σχήμα προφίλ/omega που σχηματίζεται από ειδικά εργαλεία)
-
Προφίλ: Omega (μονό Ω), Double-Omega ή προσαρμοσμένο προφίλ σύμφωνα με το σχέδιο
-
Εύρος μεγεθών: Προσαρμοσμένο (οι σωλήνες προφίλ κατασκευάζονται συνήθως σύμφωνα με το αναπτυγμένο πλάτος, ύψος και πάχος τοιχώματος που ορίζονται από το σχέδιο)
-
Μήκος: Τυχαίο ή σταθερό μήκος (συνήθως παρέχεται έως ~12 m για σωλήνες προφίλ λέβητα, ανάλογα με την ικανότητα του μύλου και τη μεταφορά)
-
Κατάσταση παράδοσης (τυπική): Ψυχρής έλξης + θερμική επεξεργασία / ομαλοποίηση / ανακούφιση από τάσεις ανάλογα με το πρότυπο και την υπηρεσία
-
Κατάσταση επιφάνειας: Χωρίς κλίμακα / ελαφρώς οξειδωμένο επιτρέπεται ανάλογα με τις προδιαγραφές. προαιρετικό τουρσί/λαδωμένο ή επικαλυμμένο για αποθήκευση
-
Επιθεώρηση (τυπική): Χημική ανάλυση, δοκιμή εφελκυσμού, έλεγχοι διαστάσεων. προαιρετικός μη καταστροφικός έλεγχος (ρεύματα Foucault/UT) και δοκιμή στεγανότητας ανάλογα με το κυρίαρχο πρότυπο και την παραγγελία αγοράς
Βασικά χαρακτηριστικά
-
Ακρίβεια προφίλ ακριβείας από ψυχρή έλξη (αυστηρός έλεγχος διαστάσεων και σταθερή επαναληψιμότητα)
-
Κατασκευή χωρίς ραφή για ομοιόμορφη ακεραιότητα τοιχώματος και αξιοπιστία σε υπηρεσία πίεσης/θερμικής κύκλωσης
-
Εξαιρετική απόδοση κατασκευής (συμβατότητα κάμψης/διαμόρφωσης, συγκόλλησης, δευτερεύουσα μηχανική κατεργασία όπου χρειάζεται)
-
Γεωμετρία φιλική προς τη μεταφορά θερμότητας: τα προφίλ τύπου omega χρησιμοποιούνται ευρέως όπου ένα συμπαγές προφίλ υποστηρίζει σχέδια συναρμολόγησης εναλλάκτη θερμότητας/λέβητα
-
Συμμόρφωση βάσει προτύπων: χημικές/μηχανικές ιδιότητες και δοκιμές ευθυγραμμισμένες με τις κύριες προδιαγραφές λέβητα και σωλήνων
Τα πλεονεκτήματά μας
1) “Θα είναι οι διαστάσεις του προφίλ συνεπείς σε όλες τις παρτίδες;”
Ναι—η ψυχρή έλξη επιλέγεται ειδικά για την επίτευξη υψηλής ακρίβειας διαστάσεων και επαναληψιμότητας. Ελέγχουμε τη φθορά των εργαλείων, πραγματοποιούμε επιθεώρηση διαστάσεων κατά τη διάρκεια της διαδικασίας και μπορούμε να παρέχουμε αναφορές μέτρησης πρώτου άρθρου + παρτίδας κατόπιν αιτήματος.
2) “Πώς διασφαλίζετε τη στεγανότητα και την εσωτερική ακεραιότητα για την υπηρεσία λέβητα;”
Ακολουθούμε πλαίσια δοκιμών προτύπων σωλήνων που περιλαμβάνουν συνήθως υδροστατική δοκιμή ή εγκεκριμένη μη καταστροφική ηλεκτρική δοκιμή, καθώς και προαιρετική υπερηχητική/επιθεώρηση ρευμάτων Foucault ανάλογα με την παραγγελία και το πρότυπο.
3) “Τι γίνεται με τη θερμική επεξεργασία μετά την ψυχρή έλξη—θα είναι ο σωλήνας πολύ σκληρός/εύθραυστος;”
Η σωστή θερμική επεξεργασία είναι μέρος της διαδικασίας. Επιλέγουμε την κατάσταση παράδοσης (+N / ανόπτηση / ανακούφιση από τάσεις) ώστε να ταιριάζει με την υπηρεσία και το επιλεγμένο πρότυπο.
4) “Οι σωλήνες λέβητα αστοχούν—πώς το υλικό και η ΔΑ μειώνουν τον κίνδυνο;”
Οι συνήθεις παράγοντες αστοχίας σωλήνων λέβητα περιλαμβάνουν υπερθέρμανση/ερπυσμό, διάβρωση και λειτουργικές εναποθέσεις; η επιλογή υλικού, η σωστή θερμική επεξεργασία, ο έλεγχος της κατάστασης της επιφάνειας και η επιθεώρηση είναι βασικά εργαλεία μετριασμού. Υποστηρίζουμε εφαρμογές με ιχνηλατήσιμες θερμότητες, ελεγχόμενη χημεία και επιλογές επιθεώρησης ευθυγραμμισμένες με αυτούς τους κινδύνους.
5) “Μπορείτε να παρέχετε πλήρη ιχνηλασιμότητα και τεκμηρίωση για ελέγχους;”
Ναι—κατόπιν αιτήματος παρέχουμε ιχνηλασιμότητα αριθμού θερμότητας, πιστοποιητικά MTC/επιθεώρησης, και αρχεία δοκιμών σύμφωνα με την κυρίαρχη προδιαγραφή σωλήνα και την παραγγελία αγοράς.
Χημική Σύνθεση
| Βαθμός / Πρότυπο | C | Mn | Si | P | S |
|---|---|---|---|---|---|
| SAE 1010 (SAE J403) | 0.08–0.13 | 0.30–0.60 | — | ≤0.040 | ≤0.050 |
| ASTM/ASME A179 / SA-179 | 0.06–0.18 | 0.27–0.63 | — | ≤0.035 | ≤0.035 |
| ASTM/ASME A192 / SA-192 | 0.06–0.18 | 0.27–0.63 | ≤0.25 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤1.20 | ≤0.35 | ≤0.025 | ≤0.02 |
| JIS G3461 STB340 | ≤0.18 | 0.30–0.60 | ≤0.35 | ≤0.035 | ≤0.035 |
Μηχανικές Ιδιότητες (Παραδείγματα 5 Σχετικών Βαθμών)
Τυπικές καθορισμένες τιμές σε θερμοκρασία δωματίου. οι απαιτήσεις μπορεί να διαφέρουν ανάλογα με το πάχος τοιχώματος, το δοκιμαστικό τεμάχιο και την έκδοση του προτύπου.
| Βαθμός / Πρότυπο | Αντοχή σε εφελκυσμό (MPa) | Όριο διαρροής (MPa) | Επιμήκυνση (%) |
|---|---|---|---|
| ASTM/ASME A179 / SA-179 | ≥325 | ≥180 | ≥35 |
| ASTM/ASME A192 / SA-192 | ≥325 | ≥180 | ≥35 |
| EN 10216-2 P235GH | 360–500 | ≥235 (t ≤ 16 mm) | ≥25 |
| JIS G3461 STB340 | ≥340 | ≥175 | Τυπικά ≥27–35 (ανά OD/δοκιμαστικό τεμάχιο) |
| GB 3087 Grade 10 | 335–475 | ≥205 (t ≤ 16 mm) | ≥24 |
Εφαρμοστέα Πρότυπα (ASTM / EN / GOST / JIS / GB)
ASTM / ASME
-
ASTM A179 / ASME SA179
-
ASTM A192 / ASME SA-192
-
ASTM A450/A450M
EN
-
EN 10216-2 (π.χ., P235GH)
-
EN 10305-1 (σωλήνες ακριβείας ψυχρής έλξης)
JIS
-
JIS G3461 (π.χ., STB340)
GB
-
GB/T 3087 (σωλήνες λέβητα χαμηλής και μέσης πίεσης)
GOST
-
GOST 8734 (σωλήνες χωρίς ραφή ψυχρής διαμόρφωσης/ψυχρής έλξης)
-
GOST 8732 (σωλήνες χωρίς ραφή θερμής διαμόρφωσης)
-
GOST 9567 (σωλήνες χάλυβα ακριβείας)
Περιοχές εφαρμογής
1) Λέβητες & Εξαρτήματα πίεσης
-
Επιθερμαντήρες / επιφάνειες θέρμανσης λέβητα
-
Συστήματα σωληνώσεων λέβητα χαμηλής/μέσης πίεσης
2) Εναλλάκτες θερμότητας & Συμπυκνωτές
-
Σωληνωτοί εναλλάκτες θερμότητας και συμπυκνωτές
3) Μηχανική ακριβείας όπου ένας σωλήνας προφίλ προσθέτει αξία
-
Προσαρμοσμένα εξαρτήματα, οδηγοί, προστατευτικά κανάλια, αποστάτες και διαμορφωμένα εξαρτήματα ροής/δομής μέσα στον θερμικό εξοπλισμό—όταν ο σχεδιασμός απαιτεί ένα επαναλαμβανόμενο Ω-προφίλ με σταθερό πάχος τοιχώματος και σταθερή συμπεριφορά διαμόρφωσης.
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
A: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
A: Γενικά μιλώντας, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα,
είναι σύμφωνα με την ποσότητα.
Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;
A: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσουμε το κόστος της μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
A: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
-
