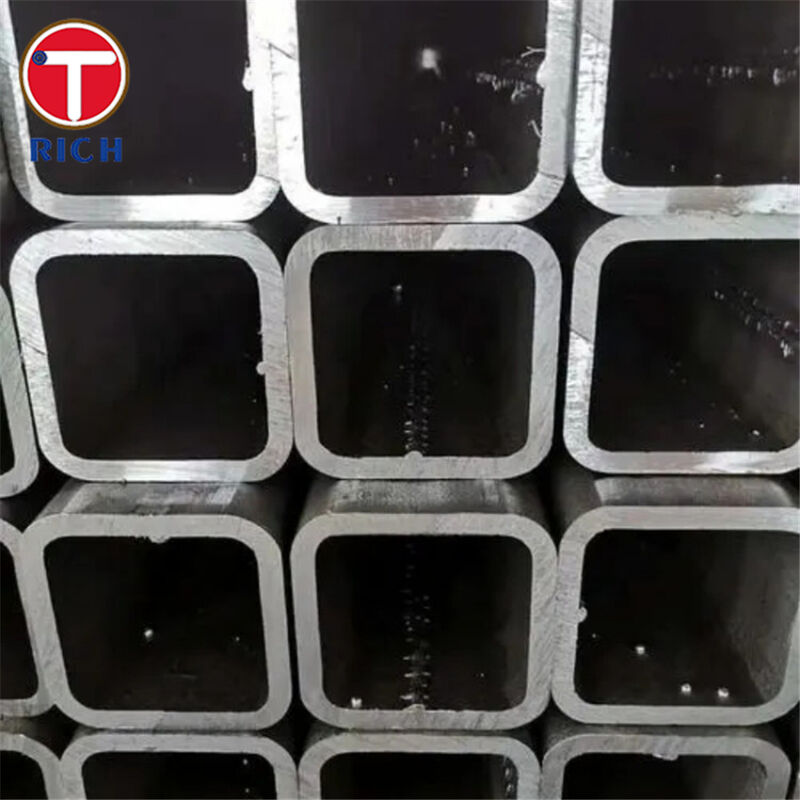

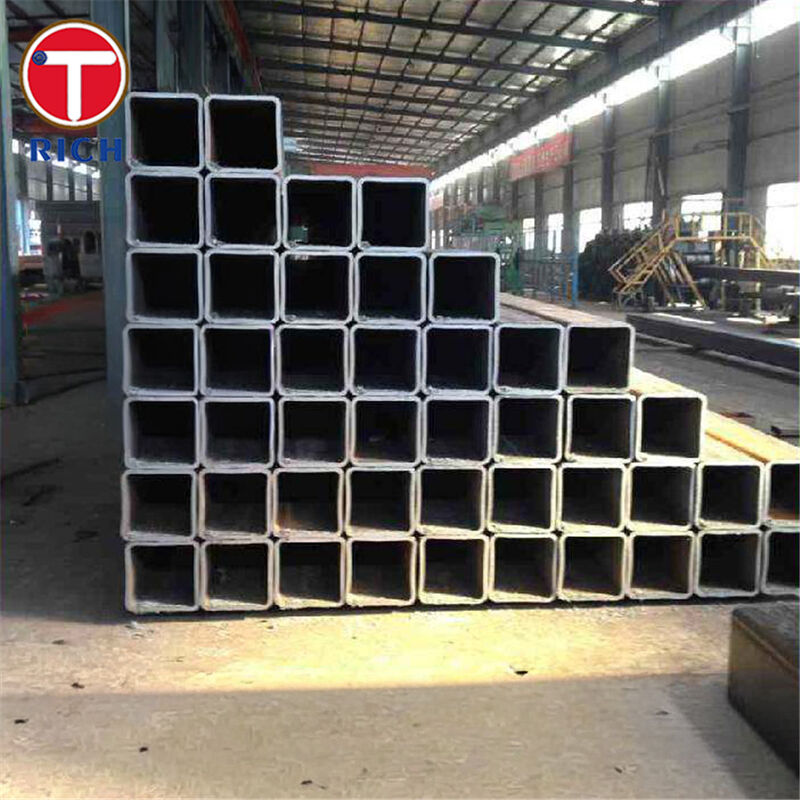

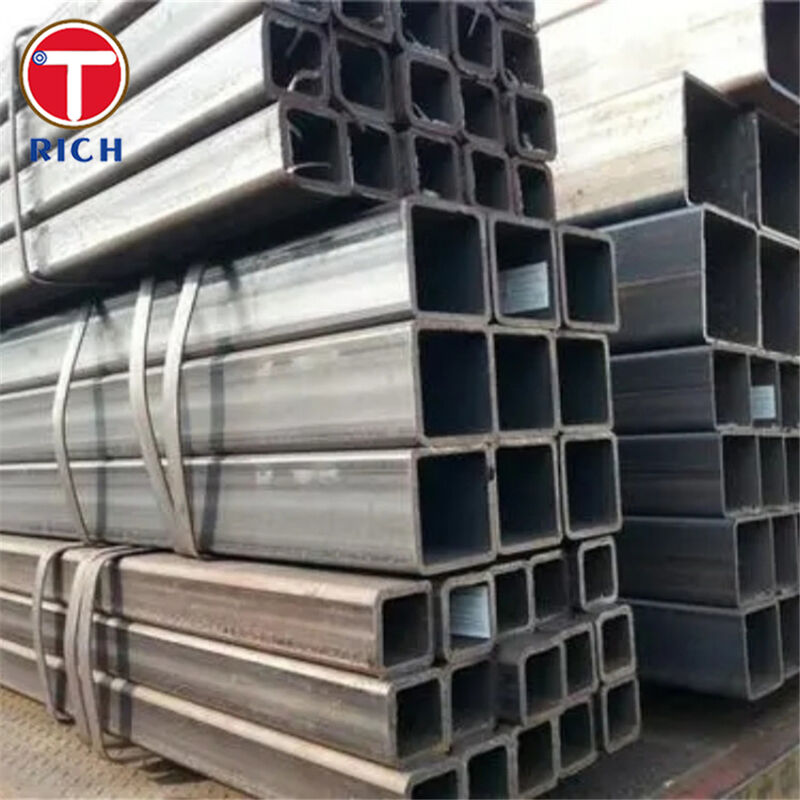

S235JR Κρυοσυσταθέν τετραγωνικό σωλήνα βιομηχανικής χρήσης τετραγωνικό κούφιο τμήμα για δομικά πλαίσιο
Λεπτομέρειες προιόντος
S235JR Square Tube
,Ψυχρή διαμορφωμένη τετράγωνη κοίλη ενότητα
,Τετράγωνος σωλήνας βιομηχανικής χρήσης
Τετράγωνος σωλήνας S235JR από ανθρακούχο χάλυβα για βιομηχανική χρήση
Υλικό
Το S235JR είναι ένας μη κραματοποιημένος δομικός (ήπιος) χάλυβας άνθρακα που χρησιμοποιείται για κατασκευές γενικής χρήσης που φέρουν φορτίο. Σε ψυχρής διαμόρφωσης τετράγωνες κοίλες διατομές (SHS), η χαλύβδινη ταινία/πλάκα διαμορφώνεται με ρολό σε θερμοκρασία περιβάλλοντος, συγκολλάται (τυπικά υψηλής συχνότητας) και στη συνέχεια διαμορφώνεται για να επιτευχθεί σταθερή γεωμετρία και σταθερές διαστάσεις.
Σημείωση για την ονομασία: για τις ευρωπαϊκές κοίλες διατομές, η ποιότητα καθορίζεται συχνά ως S235JRH σύμφωνα με το EN 10219 (το επίθημα “H” υποδηλώνει κοίλη διατομή). Οι ψυχρής διαμόρφωσης SHS που παράγονται σύμφωνα με το EN 10219 είναι ένας κοινός τρόπος για την αγορά “τετράγωνου σωλήνα S235JR” για δομικά/βιομηχανικά πλαίσια.
Προδιαγραφές
-
Σχήμα: Τετράγωνη κοίλη διατομή (SHS) / Τετράγωνος σωλήνας
-
Κατασκευή: Ψυχρής διαμόρφωσης + συγκολλημένο + διαμόρφωση
-
Τυπικό εύρος OD (προσαρμόσιμο): 20×20 mm έως 400×400 mm
-
Τυπικό πάχος τοιχώματος (προσαρμόσιμο): 1.5–16.0 mm (διατίθενται βαρύτερα τοιχώματα κατόπιν συμφωνίας)
-
Επιλογές μήκους: 6 m / 12 m / κοπή κατά μήκος
-
Άκρα: Απλά, απογρεζωμένα ή λοξοτομημένα (κατόπιν αιτήματος)
-
Επιλογές επιφάνειας: Μαύρο (φινίρισμα μύλου), λαδωμένο, αμμοβολή, γαλβανισμένο με ψευδάργυρο / γαλβανισμένο εν θερμώ (κατόπιν αιτήματος)
Κύρια Χαρακτηριστικά
-
Αξιόπιστη αναλογία αντοχής προς βάρος για πλαίσια, ράφια, στηρίγματα και συγκολλημένες συναρμολογήσεις
-
Εξαιρετική συγκολλησιμότητα και απόδοση κατασκευής στο εργαστήριο (κοπή, διάτρηση, διάτρηση)
-
Καθαρή εμφάνιση και σταθερή γεωμετρία μετά τη διαμόρφωση—ιδανικό για εκτεθειμένες κατασκευές και αρθρωτή κατασκευή
-
Ακαμψία κλειστής διατομής βελτιώνει τη στρεπτική ακαμψία σε σχέση με τις ανοιχτές διατομές
Τα Πλεονεκτήματά μας
Ε1: “Ποιο πρότυπο πρέπει να καθορίσω—EN 10219 ή EN 10210;”
-
Σας βοηθάμε να επιλέξετε σωστά: EN 10219 = ψυχρής διαμόρφωσης, EN 10210 = θερμής φινίρισμα. Οι σωλήνες ψυχρής διαμόρφωσης επιλέγονται συνήθως για την οικονομική απόδοση και την ακριβή γεωμετρία. Το θερμής φινίρισμα επιλέγεται συχνά όταν η απόδοση θερμής φινίρισμα απαιτείται από το σχεδιασμό.
Ε2: “Μπορείτε να ελέγξετε τις ανοχές διαστάσεων και την ποιότητα των γωνιών;”
-
Ελέγχουμε το OD, το πάχος τοιχώματος-επίπεδα, την ευθύτητα και τη σταθερότητα των γωνιών σύμφωνα με το ζητούμενο πρότυπο (π.χ., ανοχές EN 10219-2). Για έργα που αναφέρονται σε πρακτικές ανοχών αμερικανικού τύπου, ακολουθούμε επίσης αναγνωρισμένες μεθόδους μέτρησης (π.χ., αποφεύγουμε την περιοχή της ραφής συγκόλλησης για ελέγχους πάχους, όρια ακτίνας γωνίας για τετράγωνους/ορθογώνιους σωλήνες).
Ε3: “Παρέχετε πλήρη ιχνηλασιμότητα και έγγραφα επιθεώρησης;”
-
Κάθε δέσμη μπορεί να είναι ανιχνεύσιμη κατά αριθμό θερμότητας, και παρέχουμε έγγραφα επιθεώρησης (MTC) ώστε οι αγοραστές να μπορούν να επαληθεύσουν την ποιότητα/πρότυπο, τη θερμότητα/παρτίδα και τα αποτελέσματα των δοκιμών.
Ε4: “Είναι αξιόπιστη η ποιότητα της ραφής συγκόλλησης για την κατασκευή;”
-
Εστιάζουμε σε σταθερές παραμέτρους διαμόρφωσης + συγκόλλησης και διαμόρφωση μετά τη συγκόλληση για να διασφαλίσουμε τη σταθερή ακεραιότητα της ραφής και την ομαλή απόδοση κατασκευής (ιδιαίτερα σημαντικό για πλαίσια που φέρουν φορτίο και επαναλαμβανόμενη παραγωγή).
Ε5: “Μπορείτε να υποστηρίξετε τις απαιτήσεις επεξεργασίας και παράδοσης;”
-
Η κοπή κατά μήκος, το φινίρισμα άκρων, η συσκευασία/επισήμανση, η προστατευτική συσκευασία και η τεκμηρίωση εξαγωγής είναι διαθέσιμα για να μειώσετε τον χρόνο παραλαβής και κατασκευής.
Χημική Σύνθεση
| Βαθμός | Πρότυπο αναφοράς (τυπ.) | C (max) | Si (max) | Mn (max) | P (max) | S (max) | N (max) | Cu (max) |
|---|---|---|---|---|---|---|---|---|
| S235JR | EN 10025-2 | 0.17 | — | 1.40 | 0.035 | 0.035 | 0.012* | 0.40 |
| S235J0 | EN 10025-2 | 0.17 | — | 1.40 | 0.030 | 0.030 | 0.012 | 0.40 |
| S235J2 | EN 10025-2 | 0.17 | — | 1.40 | 0.025 | 0.025 | — | 0.40 |
| S275JR | EN 10025-2 | 0.21 | — | 1.50 | 0.035 | 0.035 | 0.012 | 0.40 |
| S355JR | EN 10025-2 | 0.24 | 0.55 | 1.60 | 0.035 | 0.035 | 0.012 | 0.55 |
Μηχανικές Ιδιότητες
| Βαθμός | Όριο διαρροής ReH (min, MPa) | Αντοχή σε εφελκυσμό Rm (MPa) | Επιμήκυνση Α (min, %) | Απαίτηση κρούσης (τυπ.) |
|---|---|---|---|---|
| S235JR | 235 | 360–510 | 26 | 27 J @ +20°C |
| S235J0 | 235 | 360–510 | 26 | 27 J @ 0°C |
| S235J2 | 235 | 360–510 | 26 | 27 J @ −20°C |
| S275JR | 275 | 410–560 | 23 | 27 J @ +20°C |
| S355JR | 355 | 470–630 | 22 | 27 J @ +20°C |
Πρότυπα εκτέλεσης (ASTM / EN / GOST / JIS / GB)
EN (Ευρώπη)
-
EN 10219-1: Ψυχρής διαμόρφωσης συγκολλημένες δομικές κοίλες διατομές — τεχνικές συνθήκες παράδοσης
-
EN 10219-2: Ανοχές, διαστάσεις και ιδιότητες διατομής
-
EN 10025-2: Μη κραματοποιημένοι δομικοί χάλυβες (βάση για τους ορισμούς βαθμού S235/S275/S355)
-
EN 10204: Έγγραφα επιθεώρησης (τύποι MTC όπως 3.1/3.2) (συνήθως ζητούνται)
ASTM (ΗΠΑ)
-
ASTM A500/A500M: Ψυχρής διαμόρφωσης συγκολλημένοι και απρόσκοπτοι σωλήνες δομικού χάλυβα σε στρογγυλά και σχήματα (περιλαμβάνονται τετράγωνα/ορθογώνια)
JIS (Ιαπωνία)
-
JIS G 3466: Τετράγωνοι και ορθογώνιοι σωλήνες από ανθρακούχο χάλυβα για γενική δομή
GB (Κίνα)
-
GB/T 6728: Ψυχρής διαμόρφωσης χαλύβδινη διατομή για γενική δομή (περιλαμβάνονται τετράγωνες/ορθογώνιες κοίλες διατομές)
GOST (Ρωσία/EAEU)
-
GOST 30245: Χαλύβδινες λυγισμένες κλειστές συγκολλημένες τετράγωνες και ορθογώνιες διατομές για κατασκευές κτιρίων
Περιοχές εφαρμογής
Κύριες βιομηχανίες: χαλύβδινες κατασκευές, βιομηχανικός εξοπλισμός, εργαστήρια κατασκευής, logistics & αποθήκευση, υποδομές, πλαίσια ενέργειας και κοινής ωφέλειας.
Τυπικές χρήσεις σε αυτές τις βιομηχανίες
-
Δομικό πλαίσιο: κολώνες, δοκοί, ζευκτά, μέλη στήριξης
-
Βιομηχανικός εξοπλισμός: βάσεις μηχανημάτων, προστατευτικά, πλατφόρμες, μεταφορείς
-
Ράφια & logistics: ράφια παλετών, ημιώροφοι, πλαίσια ραφιών
-
Οχήματα & μεταφορές: πλαίσια ρυμουλκούμενων, υποπλαίσια, ενισχύσεις
-
Ενέργεια & κοινής ωφέλειας: πλαίσια στήριξης, βάσεις, κατασκευές στήριξης
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Α: Γενικά, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα,
είναι σύμφωνα με την ποσότητα.
Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος της μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
-
