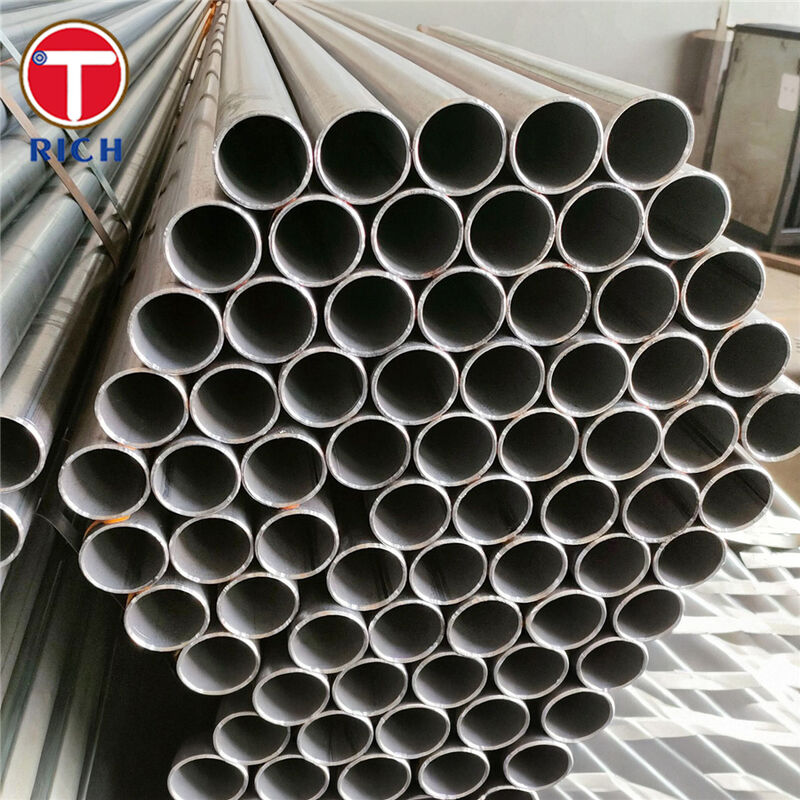

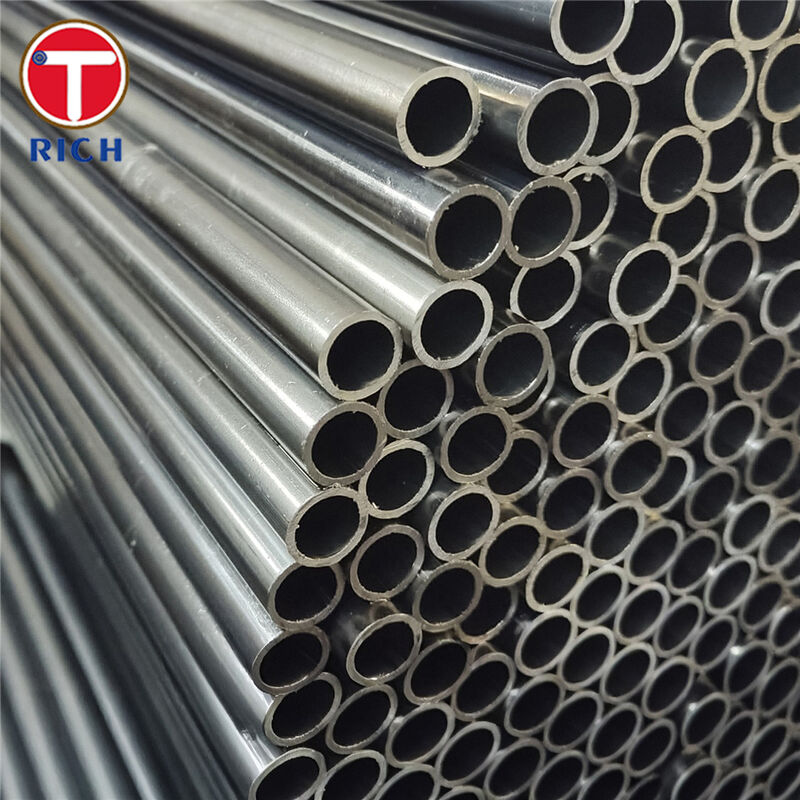

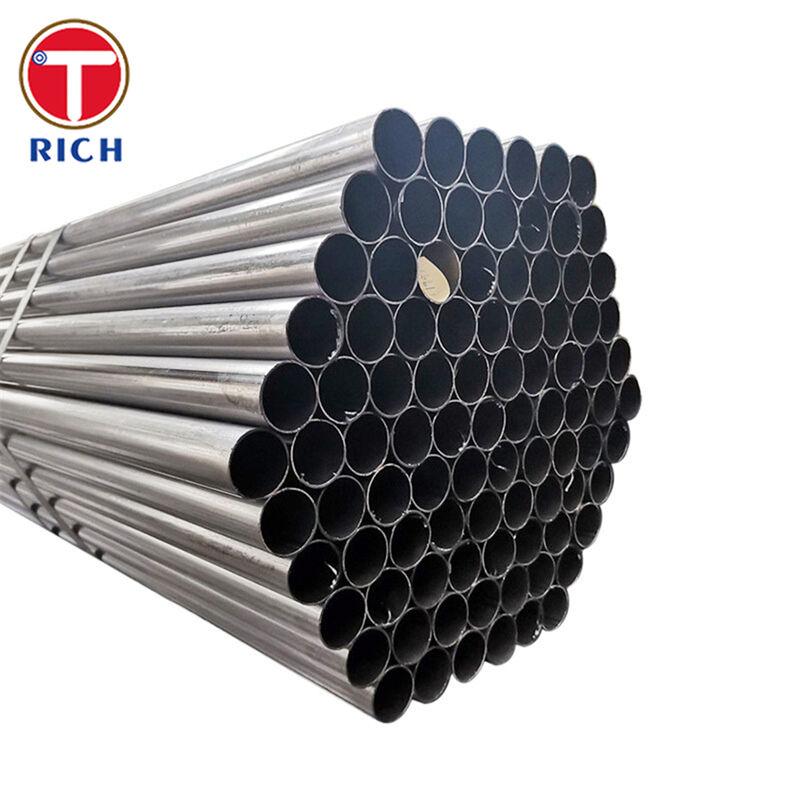

SA178 Τύπος συγκολλημένος με ηλεκτρική αντίσταση Α βαθμού, σωλήνα από χάλυβα άνθρακα μαγγανίου για εναλλάκτη θερμότητας 12,7-127 mm OD
Λεπτομέρειες προιόντος
Συγκολλημένος σωλήνας ηλεκτρικής αντίστασης εναλλάκτη θερμότητας
,SA178 Σωλήνας από χάλυβα άνθρακα μαγγανίου βαθμού Α
,Συγκολλημένος χαλύβδινος σωλήνας OD 12
SA178 Βαθμού A / Βαθμού C / Βαθμού D Σωλήνας από χάλυβα άνθρακα και μαγγανιού με ηλεκτρική αντίσταση για εναλλάκτες θερμότητας
Υλικό
Το SA178 (ισοδύναμο με το ASTM A178) είναι ένα προϊόν σωλήνων με ελάχιστο πάχος τοιχώματος ηλεκτροσυγκολλημένο με αντίσταση (ERW) κατασκευασμένο από χάλυβα άνθρακα (Βαθμός A, Βαθμός C) και χάλυβα άνθρακα-μαγγανίου (Βαθμός D). Χρησιμοποιείται ευρέως για σωλήνες λέβητα, καπνοδόχους λέβητα, καπνοδόχους υπερθερμαντήρα και ασφαλή άκρα, και επιλέγεται επίσης συνήθως για υπηρεσία μεταφοράς θερμότητας όπου απαιτείται σταθερή ποιότητα συγκόλλησης και σταθερές μηχανικές ιδιότητες.
Προδιαγραφές
-
Διαδικασία κατασκευής: ERW (ηλεκτροσυγκολλημένο με αντίσταση)
-
Τυπικό εύρος μεγεθών που καλύπτεται από την προδιαγραφή:
-
Εξωτερική διάμετρος: 1/2" έως 5" (12,7–127 mm)
-
Ελάχιστο πάχος τοιχώματος: 0,035" έως 0,320" (0,9–9,1 mm)
-
-
Θερμική επεξεργασία (βασική απαίτηση): μετά τη συγκόλληση, οι σωλήνες πρέπει να υποβάλλονται σε θερμική επεξεργασία στους 1650°F (900°C) ή υψηλότερη, στη συνέχεια ψύχονται με αέρα (ή ψύξη ελεγχόμενης ατμόσφαιρας).
-
Κοινές επιλογές προμήθειας (κατά παραγγελία): σταθερό/τυχαίο μήκος, φινίρισμα άκρων (απλό/λοξότμητο), προστασία επιφάνειας (λαδωμένο / αντισκωριακό) και επίπεδο επιθεώρησης (υδροστατική ή NDT ηλεκτρική δοκιμή σύμφωνα με το πρότυπο).
Κύρια Χαρακτηριστικά
-
Αξιόπιστη ραφή συγκόλλησης + υποχρεωτική θερμική επεξεργασία μετά τη συγκόλληση για ομοιόμορφη μικροδομή και σταθερή απόδοση σε αυξημένη θερμοκρασία.
-
Σχεδιασμός ελάχιστου πάχους τοιχώματος για αποτελεσματική μεταφορά θερμότητας και ανταποκρινόμενη θερμική απόδοση σε εναλλάκτες θερμότητας και λέβητες.
-
Επαληθεύτηκε από μηχανικές/διαμορφωτικές/δοκιμαστικές απαιτήσεις (τάση, ισοπέδωση, φλάντζα, αντίστροφη ισοπέδωση, υδροστατική ή μη καταστροφική ηλεκτρική δοκιμή).
Τα Πλεονεκτήματά μας
-
“Μπορείτε να εγγυηθείτε την ακεραιότητα της συγκόλλησης και τη στεγανότητα;”
Ναι. Το SA178/ASTM A178 απαιτεί οι σωλήνες να υποβάλλονται σε ισοπέδωση, φλάντζα, τάση, αντίστροφη ισοπέδωση και υδροστατική (ή μη καταστροφική ηλεκτρική) δοκιμή—στοχεύοντας άμεσα στην καλή κατάσταση της συγκόλλησης και τη στεγανότητα. -
“Πώς διασφαλίζετε την εσωτερική ποιότητα (κρυφά ελαττώματα) για τους σωλήνες εναλλάκτη;”
Εκτός από τις τυπικές απαιτούμενες δοκιμές, μπορούμε να παρέχουμε βελτιωμένα προγράμματα NDT. Δοκιμή ρευμάτων Eddy (ECT) είναι μια από τις πιο ευρέως χρησιμοποιούμενες μεθόδους επιθεώρησης σωλήνων για τον εντοπισμό ασυνεχειών σε σωλήνες εναλλάκτη θερμότητας και μπορεί να καθοριστεί όταν απαιτείται έλεγχος υψηλότερης ακεραιότητας. -
“Θα επηρεάσει η επιφάνεια/συνοχή του σωλήνα τη μεταφορά θερμότητας και τη ρύπανση;”
Απολύτως—η κατάσταση της επιφάνειας έχει σημασία. Μια πιο λεία, πιο ομοιόμορφη επιφάνεια σωλήνα υποστηρίζει καλύτερη απόδοση μεταφοράς θερμότητας και μπορεί να μειώσει την τάση ρύπανσης σε λειτουργία. Εστιάζουμε στη σταθερότητα των διαστάσεων και στον έλεγχο της επιφάνειας που είναι κατάλληλος για εφαρμογές μεταφοράς θερμότητας.
Χημική Σύνθεση (5 Βαθμοί Αναφοράς)
| Βαθμός / Προδιαγραφή | C (%) | Mn (%) | P max (%) | S max (%) | Si |
|---|---|---|---|---|---|
| SA178 / ASTM A178 Βαθμός A | 0,06–0,18 | 0,27–0,63 | 0,035 | 0,035 | Δεν καθορίζεται |
| SA178 / ASTM A178 Βαθμός C | 0,35 max | 0,80 max | 0,035 | 0,035 | Δεν καθορίζεται |
| SA178 / ASTM A178 Βαθμός D | 0,27 max | 1,00–1,50 | 0,030 | 0,015 | 0,10 min |
| SA210 / ASTM A210 Βαθμός A-1 | 0,27 max | 0,93 max | 0,035 | 0,035 | 0,10 min |
| SA179 / ASTM A179 | 0,06–0,18 | 0,27–0,63 | 0,035 | 0,035 | Δεν καθορίζεται |
Μηχανικές Ιδιότητες
| Βαθμός / Προδιαγραφή | Ελάχιστη Αντοχή σε εφελκυσμό | Ελάχιστη Αντοχή διαρροής | Ελάχιστη Επιμήκυνση |
|---|---|---|---|
| SA178 / ASTM A178 Βαθμός A | 325 MPa | 180 MPa | 35% |
| SA178 / ASTM A178 Βαθμός C | 415 MPa | 255 MPa | 30% |
| SA178 / ASTM A178 Βαθμός D | 485 MPa | 275 MPa | 30% |
| SA210 / ASTM A210 Βαθμός A-1 | 415 MPa | 255 MPa | 30% |
| SA179 / ASTM A179 | 325 MPa | 180 MPa | 35% |
Πρότυπα
-
ASTM / ASME: ASTM A178/A178M (ASME SA-178/SA-178M) Σωλήνες λέβητα & υπερθερμαντήρα ERW.
-
EN (Ευρώπη): EN 10217-1 (ηλεκτροσυγκολλημένοι χαλύβδινοι σωλήνες για σκοπούς πίεσης; συνθήκες παράδοσης και ιδιότητες σε θερμοκρασία δωματίου).
-
GOST (Ρωσία/ΚΑΚ): GOST 10704-91 / GOST 10705-80 (ηλεκτροσυγκολλημένοι χαλύβδινοι σωλήνες; τεχνικές συνθήκες).
-
JIS (Ιαπωνία): JIS G 3461 (σωλήνες από χάλυβα άνθρακα για λέβητες και εναλλάκτες θερμότητας).
-
GB (Κίνα): GB/T 3087 (απρόσκοπτοι χαλύβδινοι σωλήνες για λέβητες χαμηλής/μέσης πίεσης), GB/T 5310 (απρόσκοπτοι χαλύβδινοι σωλήνες για λέβητες υψηλής πίεσης), GB/T 3091 (συγκολλημένοι χαλύβδινοι σωλήνες για παροχή υγρών χαμηλής πίεσης).
Περιοχές Εφαρμογής
Τυπικές βιομηχανίες: παραγωγή ενέργειας, πετροχημικά & διύλιση, χημική επεξεργασία, θαλάσσια συστήματα, τηλεθέρμανση, βιομηχανικές επιχειρήσεις.
Πού χρησιμοποιείται (παραδείγματα):
-
Εναλλάκτες θερμότητας κελύφους και σωλήνων: δέσμες σωλήνων μεταφοράς θερμότητας (ψύκτες, θερμαντήρες, ανακυκλωτές)
-
Συμπυκνωτές & θερμαντήρες νερού τροφοδοσίας: γραμμές ψύξης συμπυκνωμάτων και ανάκτησης θερμότητας
-
Συστήματα λέβητα: σωληνώσεις τοίχου νερού/οικονομιστή, καπνοδόχοι και διαδρομές σωλήνων που σχετίζονται με τον υπερθερμαντήρα (όταν καθορίζονται στο πεδίο εφαρμογής SA178)
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
A: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
A: Γενικά μιλώντας, είναι 10-15 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα,
είναι σύμφωνα με την ποσότητα.
Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;
A: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος της μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
A: Πληρωμή=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
Εάν έχετε άλλη ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μου.
-
