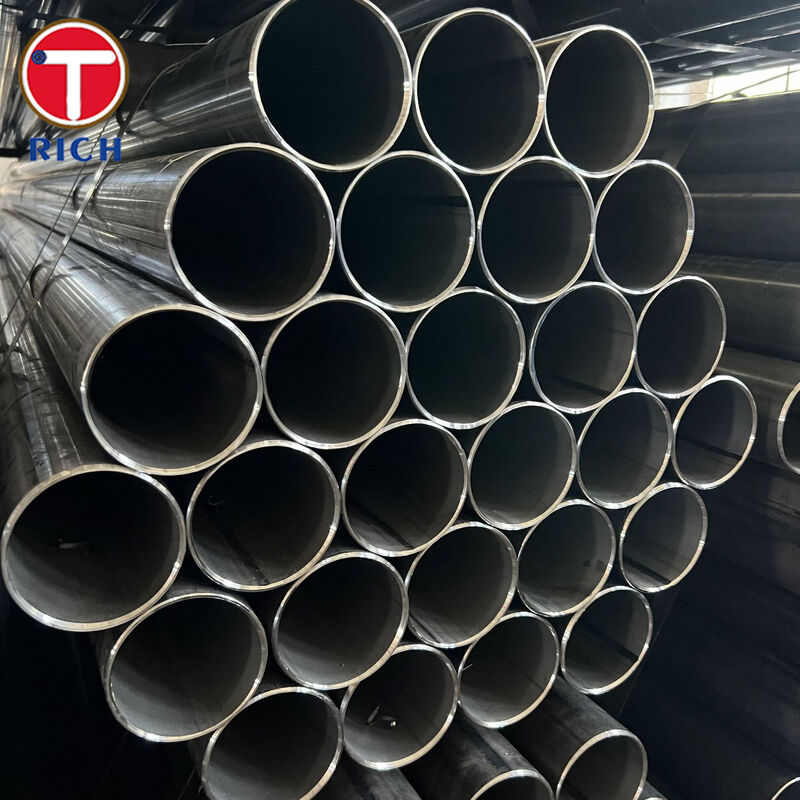

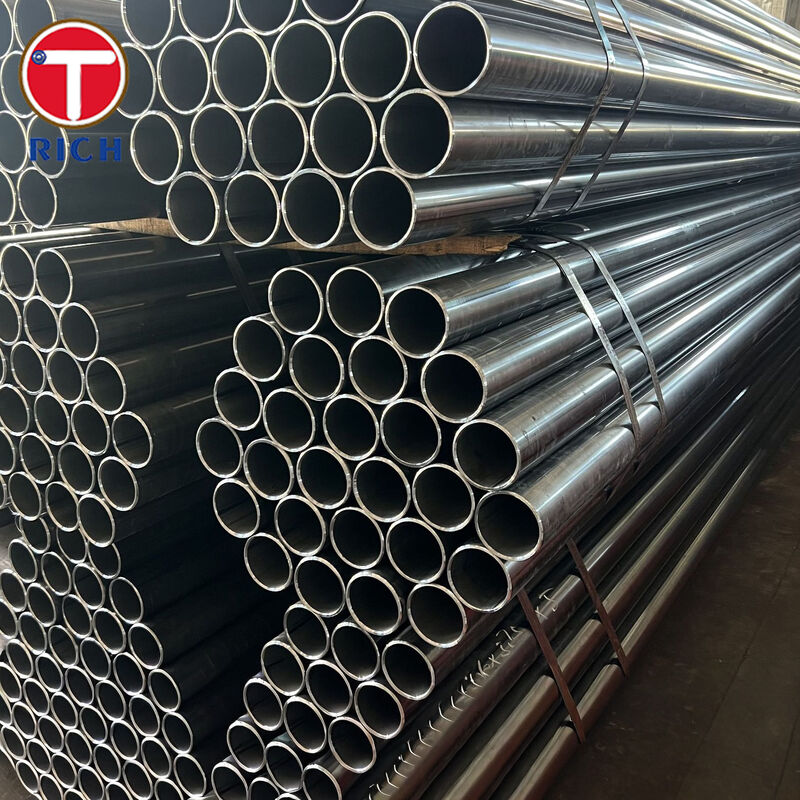

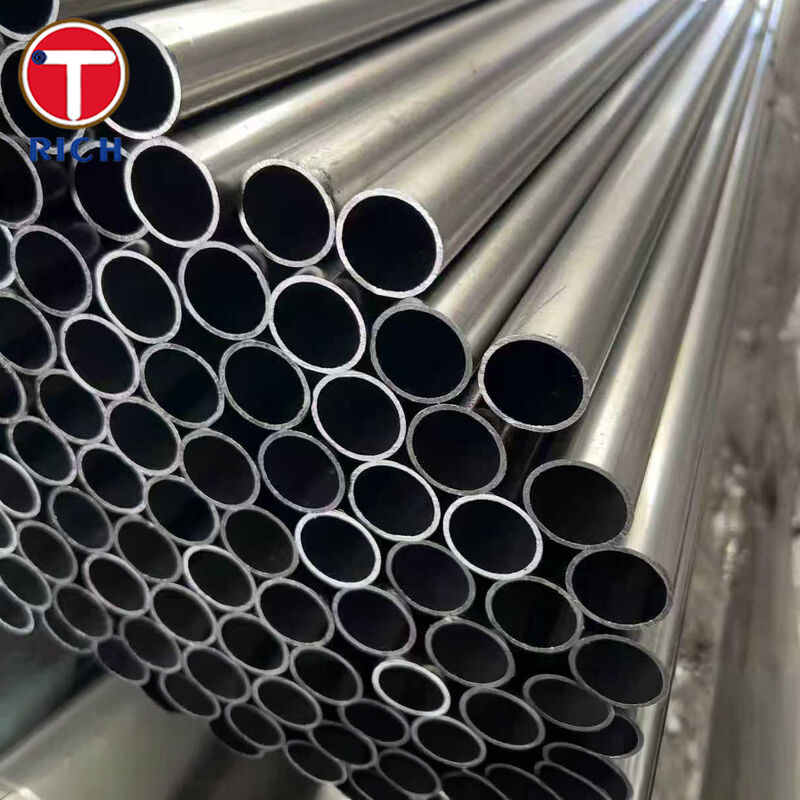

Σωλήνες CDW (μικρή διάμετρος)
Υλικό
Αυτό το προϊόν είναι έναΤύπος από χάλυβα ακριβείας, συγκολλημένος με ψυχρή έλξη (CDW): η ταινία από χάλυβα είναισχηματισμένα και συγκολλημένασε ένα σωλήνα, τότεΚρύο έλξηγια να επιτευχθείυψηλή ακρίβεια διαστάσεων,καλύτερη συγκεντριστικότητα, καιομαλότερη επιφάνεια- ιδανικό για εξαρτήματα αυτοκινήτων που απαιτούν σταθερή προσαρμογή, επαναληπτό σχηματισμό και σταθερή μηχανική απόδοση.
Προδιαγραφές
-
Τύπος:Σωλήνες ακριβείας που έχουν συγκολληθεί με ψυχρή έλξη (CDW)
-
Εστίαση μεγέθους:Μικρή διάμετρος (τυπικές αυτοκινητοβιομηχανικές σειρές, διαθέσιμη με εξατομίκευση)
-
Μέγεθος παραγγελίας:ΟΔ/ID, ΟΔ/WT ή ID/WT (κατά περίπτωση)
-
Όροι παράδοσης (επιλέξτε ανά αίτηση): +C, +LC, +SR, +A, +N
-
Εκτέλεση επιφάνειας:Ομαλές εσωτερικές/εξωτερικές επιφάνειες· μπορεί να καθοριστεί η συνήθης απαίτηση μέγιστης τραχύτητας της επιφάνειας
-
Επιθεώρηση:Έλεγχοι διαστάσεων, δοκιμές ελαστικότητας, οπτική επιθεώρηση· προαιρετική αναφορά τραχύτητας και NDT μπορούν να καθοριστούν
-
Προστασία κατά της διάβρωσης και συσκευασία:Συνήθως παρέχεται προσωρινή προστασία από τη διάβρωση, εκτός εάν συμφωνηθεί διαφορετικά.
Βασικά χαρακτηριστικά
-
Ελέγχος ακρίβειας OD/ID & τοίχουγια αυτοματοποιημένη συναρμολόγηση και μέρη στενής ρύθμισης
-
Βελτίωση της ποιότητας της επιφάνειαςμετά από ψυχρή έλξη, υποστήριξη κινητών μερών χαμηλής τριβής και καθαρό σχηματισμό
-
Σταθερές μηχανικές ιδιότητεςΕπιλέξιμη ανάλογα με την κατάσταση παράδοσης (+SR / +N συνήθως επιλέγεται για ισορροπημένη αντοχή και διαμόρφωση)
-
Καλή συγκολλητικότητα και διαμόρφωσηγια κάμψη, επέκταση, καύση και μεταγενέστερη κατασκευή
Τα Πλεονεκτήματά Μας
-
Μπορείτε να διατηρήσετε αυστηρές ανοχές και απαιτήσεις επιφάνειας για ρομποτική/αυτόματη συναρμολόγηση;
Ναι. Οι εφαρμογές ακρίβειας υποστηρίζονται από καθορισμένα συστήματα ανοχής και καθορισμένη μέγιστη απαίτηση τραχύτητας της επιφάνειας· μπορεί επίσης να συμφωνηθεί πρόσθετη μέτρηση/αναφορά τραχύτητας. -
Πώς εξασφαλίζετε την ακεραιότητα της συγκόλλησης και αποτρέπετε κρυμμένα ελαττώματα;
Μπορούμε να παρέχουμε σωλήνες μεμη καταστροφική δοκιμή (NDT)όπως ορίζεται (π.χ. δοκιμή κυματιδίου ρεύματος για διαμήκεις ατέλειες και επαλήθευση στεγανότητας διαρροής).Οι αρχές του κυκλικού ρεύματος και η επιθεώρηση με βάση την αποδοχή χρησιμοποιούνται ευρέως για τον έλεγχο ποιότητας των συγκολλημένων σωλήνων. -
¢Προσφέρετε πλήρη πιστοποιητικά ανίχνευσης και επιθεώρησης για τους ελέγχους;
Ναι, υποστηρίζουμεΈγγραφα ελέγχου EN 10204 (π.χ. 3.1/3.2 όπως απαιτείται)και μπορεί να διατηρήσει την ιχνηλασιμότητα θερμότητας/παρτίδας μέσω επιλογών σήμανσης (συμπεριλαμβανομένης της ταυτοποίησης χύτευσης/θερμότητας, εφόσον ορίζεται).
Χημική σύνθεση
| Αξία | Ατσάλι Νο. | C μέγιστο | Si max | Επενδύσεις | Π μέγιστο | S μέγιστο | Al (συνολικά) min |
|---|---|---|---|---|---|---|---|
| Ε155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| Ε195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| Ε-235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| Ε275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| Ε355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
Μηχανικές ιδιότητες
| Αξία | Ατσάλι Νο. | +SR: Rm min (MPa) | +SR: ReH min (MPa) | +SR: A min (%) | +N: Rm (MPa) | +N: ReH min (MPa) | +N: A min (%) |
|---|---|---|---|---|---|---|---|
| Ε155 | 1.0033 | 350 | 245 | 18 | 270 ̇410 | 155 | 28 |
| Ε195 | 1.0034 | 370 | 260 | 18 | 300 ¥440 | 195 | 28 |
| Ε-235 | 1.0308 | 440 | 325 | 14 | 340 ¥ 480 | 235 | 25 |
| Ε275 | 1.0225 | 510 | 375 | 12 | 410 ₹550 | 275 | 22 |
| Ε355 | 1.0580 | 590 | 435 | 10 | 490 ̇ 630 | 355 | 22 |
Προδιαγραφές
-
ΑΣTM:ΑΣΤΜΑ513(Εργατικές σωλήνες ERW· τελική επεξεργασία τύπου CDW/DOM που καθορίζεται ανά τύπο/απαιτούμενο)
-
Επικεφαλής: EN 10305-2(συναρμολογημένοι σωλήνες ακριβείας ψυχρής έλξης· συνθήκες παράδοσης +C/+LC/+SR/+A/+N)
-
ΓΚΟΣΤ: ΓΣΤ 10704(ηλεκτρικά συγκολλημένοι σωλήνες χάλυβα, συνήθως αναφέρονται για τις εφοδιαστικές αλυσίδες συγκολλημένων σωλήνων)
-
ΔΕΣ: JIS G3445(σωλήνες από χάλυβα άνθρακα για μηχανικές κατασκευές)
-
GB: GB/T 24187(κρυοσύνδεσμοι σωλήνων από χάλυβα με ακριβή συγκόλληση)
Περιοχές εφαρμογής
Πρωτογενείς βιομηχανίες:Αυτοκινητοβιομηχανία, γενική μηχανική, κατασκευή μηχανημάτων, υδραυλικές/πνευματικές συναρτήσεις και δομές ακριβείας.
Όταν χρησιμοποιείται στην αυτοκινητοβιομηχανία (παράδειγμα):
-
Συστατικά του απορροφητήρα / αποσβεστήρα(Εσωτερικοί σωλήνες, μανίκες)
-
Μέρη διεύθυνσης και πλαισίου(διαχωριστικά, μανίκια, σωλήνες στήριξης)
-
Διαρθρώσεις καθισμάτων και υποσυστήματα ασφαλείας(σωστή δομή σωλήνων)
-
Τεχνουργημένα σωληνωτά μέρηπου απαιτεί συνεπή αναγνώριση/εξοπλισμό ελέγχου για τα κάθισματα με ελαστικό, τα σκεπάσματα και τα ρουλεμάν
