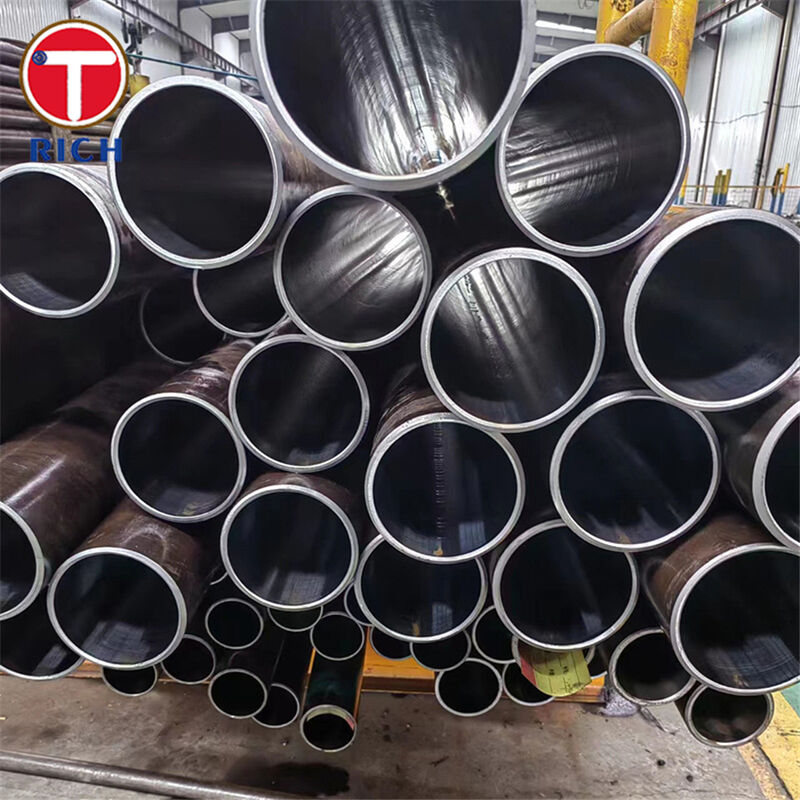

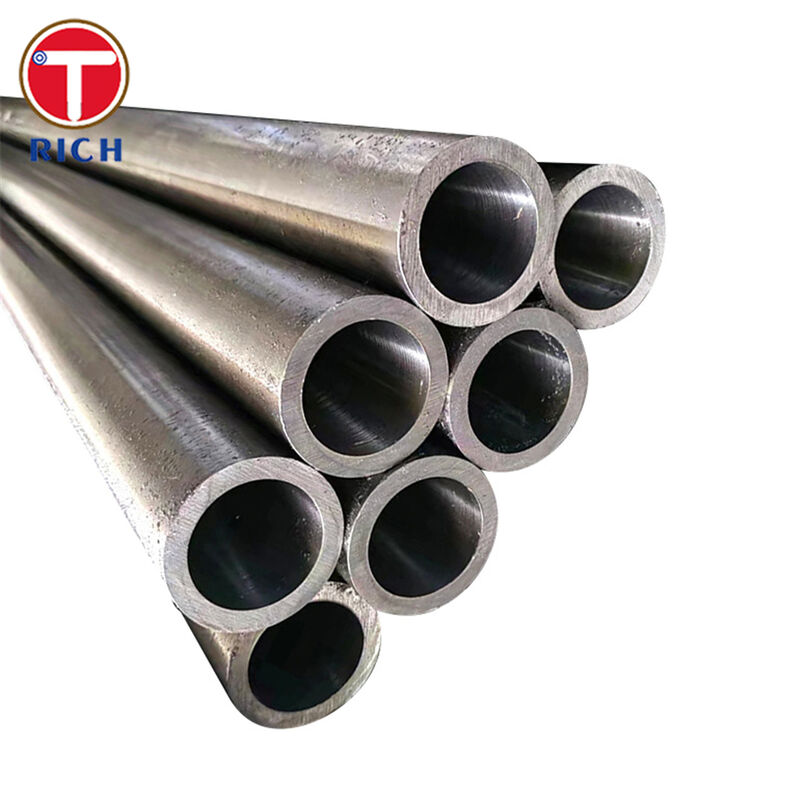

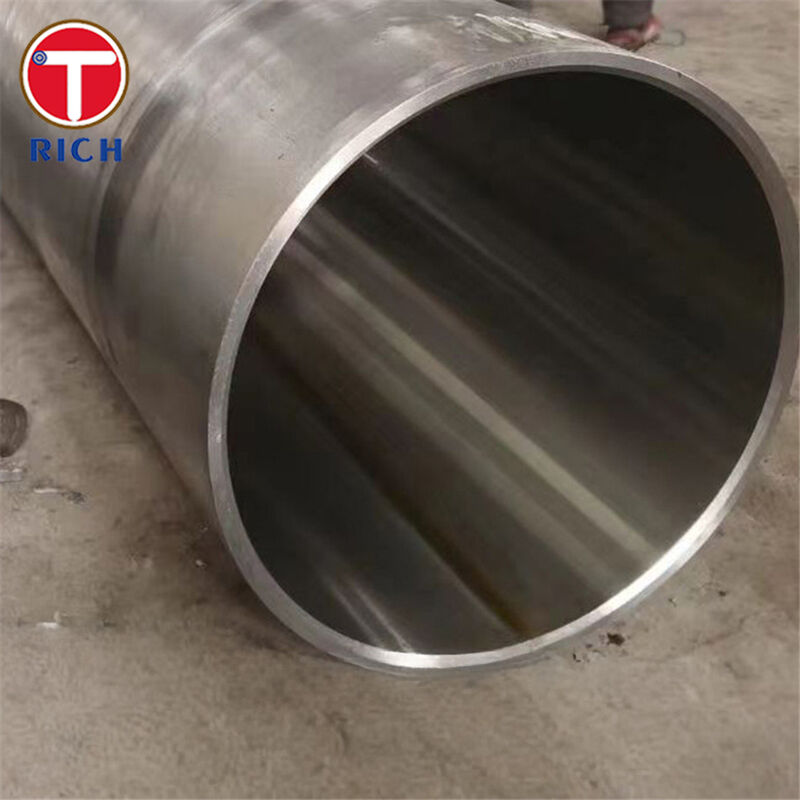

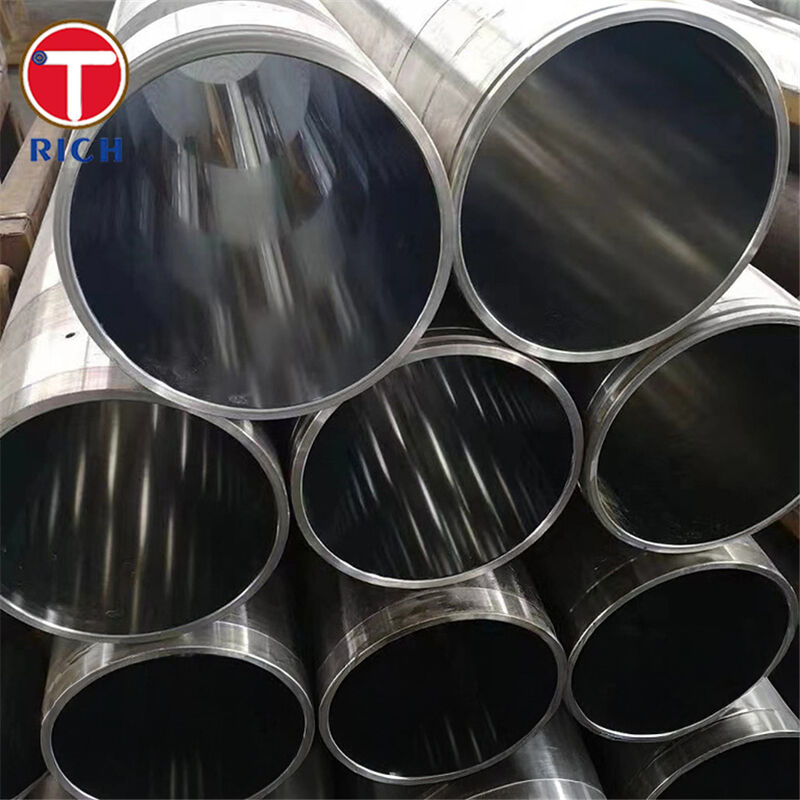

Σφιχτό υδραυλικό σωλήνα κυλίνδρου σωλήνα ακρίβειας κρύο ελκύεται άψογος σωλήνας με ISO H8 / H9 ID ανοχή και Ra max 0,40 μm για εφαρμογές αυτοκινήτων
Λεπτομέρειες προιόντος
Εφαρμογή Automotive Honed Hydraulic Cylinder Tub
,ISO H8/H9 ID Ανοχής Ακριβείας Ψυχρού Σχεδιασμένου Σωλήνας Χωρίς Ραφή
,Σωλήνας υδραυλικού κυλίνδρου Ra max 0
Σφιχτό υδραυλικό σωλήνα κυλίνδρου ∆ιακριτικό ψυχρό-σύρματος αδιάβροχο σωλήνα για την αυτοκινητοβιομηχανία
Υλικό
Οι υδραυλικοί σωλήνες κυλίνδρων είναισωλήνες από χάλυβα χωρίς συγκόλληση ακριβούς ψυχρής έλξηςτου οποίου η εσωτερική διάμετρος (ID) είναιΣφιχτάήΣκίβες και γύρισμα κυλίνδρων (SRB)Για να επιτευχθούν στενές διαμετρικές ανοχές και πολύ ομαλή διάτρηση, η οποία είναι κρίσιμη για τους υδραυλικούς κύλινδρους, όπου η απόδοση σφράγισης, η τριβή και η διάρκεια ζωής εξαρτώνται σε μεγάλο βαθμό από την ποιότητα του ID.
Οι τυπικές οικογένειες χάλυβα περιλαμβάνουν:Αξιολογίες ακρίβειας EN (E235 / E355),Αξιολογίες ακρίβειας DIN (St52), καιΚατηγορίες μηχανικών σωλήνων ASTM (SAE 1020 / 1025), επιλέγονται με βάση την απαιτούμενη αντοχή, τη μηχανική ικανότητα και τις επιδόσεις κατά της κόπωσης.
Προδιαγραφές
-
Επεξεργασία σωλήνα βάσης:Μηχανικές ή ακριβείς σωλήνες χωρίς συγκόλληση, που έχουν φτιαχτεί σε κρύο / έχουν τραβηχτεί σε κρύο, ανακούφιση από τις πιέσεις και μεγέθυνση ανά παραγγελία.
-
Εσωτερική επεξεργασίαΣφιχτά ή σφιχτά και γυαλισμένα με κυλίνδρους, συνήθως σεISO H8 / H9Αντιμετώπιση.
-
Τυπικό παράθυρο μεγέθους: ΟΔ Ø50·245 mm,ID Ø40 ̇ 200 mm(άλλα μεγέθη με συμφωνία).
-
Ακατέργαστη επιφάνεια (ID):
-
ΣΔΣ:Ra max 0,30 μm
-
Επεξεργασμένο:Ra μέγιστο 0,40 μm
-
-
Καθαρότητα (παραδείγμα καθοδήγησης):τοπική απόκλισημέγιστο 1 mm / 1000 mm.
-
Προμήθεια μήκους:Μεταλλουργία/τυποποιημένα μήκη ή κοπή σε μήκος (τα κοινά προγράμματα υδραυλικών σωλήνων περιλαμβάνουν ~ 5 ̇ 8 m).
Βασικά χαρακτηριστικά
-
Έτοιμη για μηχανή / έτοιμη για συναρμολόγηση διάτρηση:Η ανοχή ISO H8/H9 ID και ο ελεγχόμενος Ra μειώνουν την φθορά της σφραγίδας και ελαχιστοποιούν τον κίνδυνο διαρροής.
-
Βελτιστοποιημένη απόδοση κυλίνδρου:Η εξόρυξη μπορεί να δημιουργήσει ένα μοτίβο διασταυρούμενης άλεσης. Σε συνδυασμό με τη χαμηλή τραχύτητα, βοηθά στη μείωση των επιπτώσεων τριβής και στην παράταση της ζωής του εξαρτήματος.
-
Συνοχή αυτοκινητοβιομηχανικής ποιότητας:Η απρόσκοπτη κατασκευή και η ελεγχόμενη χημεία/μηχανική υποστηρίζουν επαναλαμβανόμενη μηχανική και σταθερή απόδοση σε στοιχεία ελέγχου κίνησης.
Τα Πλεονεκτήματά Μας
1) Ποιά ανοχή ID και Ra μπορείτε πραγματικά να παραδώσετε για τις τρύπες κυλίνδρων;
Προμηθεύουμε σφιχτά/SRB σωλήνες συνήθως γιαISO H8 ή H9Διάκριση ανοχής μεRa έως 0,40 μm (επεξεργασμένο)ήRa έως 0,30 μm (SRB), που αντιστοιχούν στα τυπικά τεχνικά φύλλα κυλίνδρων-σωλήνων που χρησιμοποιούνται στην αγορά.
2) Πώς ελέγχετε την εσωτερική επιφάνεια για να αποφύγετε τρύπες, λάκκους και ζημιές στις σφραγίδες;
Η ASTM A519 περιγράφει μια προαιρετική απαίτηση για σωλήνες όπου ηΗ εσωτερική επιφάνεια είναι πρωταρχικής σημασίας.καιχωρίς απομάκρυνση αποθεμάτωνΕπομένως, το σχέδιο επιθεώρησης πρέπει να προσαρμόζεται ανάλογα με την κατάσταση της επιφάνειας.διαμετρική μέτρηση; και η NDT μπορεί να συμφωνηθεί όταν απαιτείται).
3) Μπορείτε να παρέχετε την ιχνηλασιμότητα, τα πιστοποιητικά και την προστασία της ναυτιλίας για προμήθειες μεγάλων αποστάσεων;
Υποστηρίζουμε την πλήρη ιχνηλασιμότητα με την τεκμηρίωση θερμότητας/παρτίδας και μπορούμε να παρέχουμεEN 10204 3.1 / 3.2Οι οδηγίες για τη συσκευασία και την αποθήκευση θεωρούνται μέρος της ποιότητας της παράδοσης (αποθήκευση με στεγνή κάλυψη, προσεκτική ανύψωση/μεταχείριση και προστασία των τελικών επιφανειών).
Χημική σύνθεση
| Αξία | Τυποποιημένη αναφορά | C (%) | Si (%) | Mn (%) | Π (%) | S (%) |
|---|---|---|---|---|---|---|
| Ε-235 | EN 10305-1 | ≤0.17 | ≤0.35 | ≤ 1.20 | ≤0.025 | ≤0.025 |
| Ε355 | EN 10305-1 | ≤0.22 | ≤0.55 | ≤ 1.60 | ≤0.025 | ≤0.025 |
| Στ52 | DIN 2391 | ≤0.22 | ≤0.55 | ≤ 1.60 | ≤0.025 | ≤0.025 |
| 1020 | ΑΣTM A519 | 0.18 ∙0.23 | Επικεφαλής | 0.30 ∙0.60 | ≤0.040 | ≤0.050 |
| 1025 | ΑΣTM A519 | 0.22 ∙0.28 | Επικεφαλής | 0.30 ∙0.60 | ≤0.040 | ≤0.050 |
Μηχανικές ιδιότητες
| Αξία | Τυπική κατάσταση παράδοσης | Δυνατότητα απόδοσης (MPa) | Δυνατότητα τράβηξης (MPa) | Επεκτάσεις (%) |
|---|---|---|---|---|
| Ε-235 | +SR (απαλλαγή από άγχος) | ≥ 350 | ≥420 | ≥ 16 |
| Ε355 | +SR (απαλλαγή από άγχος) | ≥ 450 | ≥ 580 | ≥ 10 |
| Στ52 | BK+S / +SR (απαλλαγή από ένταση) | ≥420 | 580£740 | ≥ 10 |
| 1020 | Ελάφρυνση άγχους (SR), τυπική | ~ 345 (50 ksi) | ~ 448 (65 ksi) | ~ 10 |
| 1025 | Ελάφρυνση άγχους (SR), τυπική | ~ 483 (70 ksi) | ~586 (85 ksi) | ~ 10 |
Πρότυπα και συμμόρφωση
-
ΑΣTM:ΑΣΤΜΑ519/Α519Μ∆ιερόγραφα για την κατασκευή μηχανικών σωλήνων από άνθρακα/σύνθετο χάλυβα (θερμότερης ή ψυχρής επεξεργασίας).
-
Επικεφαλής: EN 10305-1(άψογοι σωλήνες ακριβείας ψυχρής έλξης), που χρησιμοποιούνται συνήθως για κυλινδρικούς σωλήνες E235/E355.
-
ΔΙΝ: DIN 2391∆ αδιάβροχοι σωλήνες από χάλυβα ακριβείας (St52 που χρησιμοποιείται συνήθως στην αγορά κυλινδρικών σωλήνων).
-
ΓΚΟΣΤ: ΓΚΟΣΤ 8734 / ΓΚΟΣΤ 8733 Χωρίς συγκόλληση σωλήνες που σχηματίζονται ή τραβούνται εν ψυχρώ και τεχνικές απαιτήσεις (συνήθως αναφέρονται για τις αγορές της ΚΑΚ).
-
ΔΕΣ: JIS G3445∆ώμα από χάλυβα άνθρακα για κατασκευαστικούς σκοπούς μηχανών (συνήθιστο στις αλυσίδες εφοδιασμού μηχανών/αυτοκινήτων).
-
GB: GB/T 3639∆ Χημικοί σωλήνες από χάλυβα ακριβείας χωρίς συγκόλληση (χρησιμοποιούνται ευρέως για μηχανικά, υδραυλικά και αυτοκίνητα εξαρτήματα).
Περιοχές εφαρμογής
Βασικοί τομείς:υδραυλικοί και πνευματικοί κύλινδροι, μηχανήματα ακριβείας, εξαρτήματα αυτοκινήτων και βιομηχανικός έλεγχος κίνησης.
Χρήση (παραδείγματα):
-
Οχήματα αυτοκινήτων και επαγγελματικών:υδραυλικές βαρέλες κυλίνδρων για συστήματα ανύψωσης/καταστροφής, κυλίνδρους εξοπλισμού συντήρησης και μανίκες κινητήρων όπου απαιτείται υψηλής ποιότητας ταυτότητα.
-
Συσκευές κατασκευής αυτοκινήτων:υδραυλικοί κύλινδροι σε γραμμές τυποποίησης, συστήματα συμπίεσης και δοκιμαστικές εγκαταστάσεις που επωφελούνται από τρύπες H8/H9 και ελεγχόμενο Ra.
-
Γενική υδραυλική:βαρέλια κυλίνδρων για πρέσες, χειρισμό υλικών και βαρέους ενεργοποιητές (εξειδικευμένα ή SRB).
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.
Ε: Πόσος χρόνος παράδοσης έχετε;
Α: Γενικά, είναι 10-15 ημέρες αν τα αγαθά είναι σε αποθέματα, ή είναι 30-40 ημέρες αν τα αγαθά δεν είναι σε αποθέματα,
Είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Απ: Πληρωμή <= 2000USD, 100% προκαταβολικά. Πληρωμή>= 2000USD, 30% T/T προκαταβολικά, υπόλοιπο πριν από την αποστολή.
Αν έχετε άλλη ερώτηση, pls αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μου.
-
